35. Интегральное представление

Команда Интегральное представление осуществляет преобразование сигнала следующим образом: , где offset – начальная точка, относительно которой начинает выполняться преобразование, - контур, находящийся в окне А. После вызова команды появляется диалоговое окно, в которое необходимо ввести номер вектора, относительно которого будет выполняться преобразование. Результат выполнения команды остается в окне А.

2. Команды меню ээг-2 среды корсар

Команды меню ЭЭГ-2 предназначены для последовательного выполнения операции сегментации электроэнцефалограммы, часть команд дублируются из меню ЭЭГ-1

1. Выбрать эпоху

Предназначена для выбора эпохи анализа ЭЭГ. Вырезает участок из сигнала, находящегося в окне B. После вызова команды появляется диалоговое окно, в котором необходимо ввести номер начального отсчета и номер последнего отсчета. (Нумерация элементов в контуре начинается с 0).

После ввода начального и конечного номеров отсчетов необходимо нажать на клавишу ОК. Результат выполнения команды отображается в окне A.

Пример: В меню ЭЭГ выбрать Ввод. Выбрать какой-нибудь сигнал. Далее Преобразовать в контур. С помощью обычного перетаскивания скопировать сигнал из окна А в окно В. Далее в меню ЭЭГ выбрать Деконтенация. Появится диалоговое окно, в которое необходимо ввести первый и последний номер отсчета участка сигнала, который необходимо скопировать. После нажатия клавиши ОК в окне А появится сигнал, представляющий копию участка сигнала В, заключенного между Началом и Концом (см. рис. выше).

2. Полосовая фильтрация сигнала

Аналогична команде Полосовая фильтрация из меню ЭЭГ-1

3. Генерация одного периода синусоиды

Генерирует контур, аппроксимирующий линию одного периода синусоиды, сдвинутой по фазе на . Результат выполнения команды остается в окне В. Частота дискретизации контура синусоиды выбирается равной частоте дискретизации сигнала, расположенного в окне А.

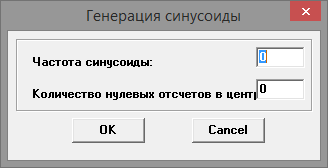

Пример: В меню ЭЭГ выбрать Ввод. Выбрать какой-нибудь сигнал. Далее Преобразовать в контур. В меню ЭЭГ-2 выбрать команду Генерация одного периода синусоиды. Далее появится диалоговое окно, в которое необходимо ввести частоту синусоиды:

После нажатия клавиши ОК в окне В появится синусоида требуемой частоты, с частотой дискретизации, равной частоте дискретизации сигнала в окне А.

4. Нормированная скользящая согласованная фильтрация с дополнением

Представлена в меню ЭЭГ-1 и является ее аналогом

5. Поиск локальных максимумов в реальной части контура

Осуществляет поиск локальных максимумов в реальной части контура, расположенного в окне А, и возвращает контур, реальные части векторов которых равны номеру отсчета, в котором наблюдается локальный максимум, мнимые – реальной части вектора, в котором наблюдается локальный максимум.

Ввести какой-либо сигнал ЭЭГ в окно А, и эталон импульса в окно B. Далее в меню ЭЭГ выбрать команду Нормированная скользящая согласованная фильтрация. Далее скопировать получившийся контур в окно B. Затем в меню ЭЭГ выбрать команду Поиск локальных максимумов в реальной части контура. В появившемся окне ввести значение шага равного 20. После выполнения команды в окне А останется контур, реальные части векторов которого равны номерам отсчетов контура в окне B, в которых наблюдается локальный максимум, мнимые – значениям этим отсчетов.
