7.5. Конструирование плиты, арматурной плитки, строповочной петли
Ширина фундаментной плиты в=2000 мм, длинна = 1180 мм (плита ФЛ 20.12 по гост 13580-85). Основные размеры плиты см. в приложении 3. Для того чтобы выполнить чертеж рабочей сетки делаем чертеж плана плиты и привязываем на нем сетку, учитывая необходимый защитный слой бетона (рис.19,а). Определяем длину и ширину сетки. Рабочая арматура должна располагаться в напряжении ширины плиты. Диаметр конструктивной арматуры подбираем из условия

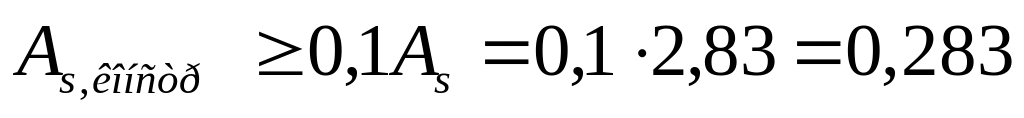

см2,
принято 8 Ø 4 В500
Выполняем рабочий чертеж сетки; рис. 19,б. В целях экономии арматуры рабочие стержни через один не доводятся до края плиты, где изгибающий момент равен нулю.

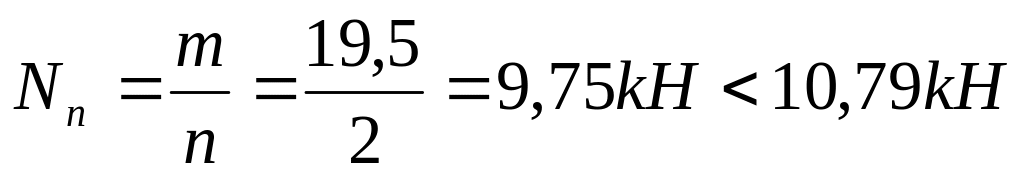

Строповочные петли принимаем в соответствии со схемой установки монтажных петель в плитах и нормативным усилием на одну петлю (приложение 3). Для плиты ФЛ.20.12 нормативное усилие на одну петлю будет равно:
,
где: m – масса плиты в кН по табл. 1, приложение 3.
n – количество монтажных петель в плите согласно схеме установки и табл. 2, приложения 3.
10,79 кН – допустимое нормативное усилие на петлю по табл. 3, прил. 3. Этому усилию соответствует Ø12А240.
Рабочий чертеж петли по таблице 3, приложения 3.
Приложение 2
Таблица 1.
СОРТАМЕНТ АРМАТУРЫ
Номинальный диаметр стержня, мм |
Расчетная площадь поперечного сечения стержневой арматуры классов А и В, мм2, при числе стержней |
Теоретическая масса 1м, кг |
Диаметры арматуры классов |
Максимальный размер сечения стержня периодического профиля |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
В |
А |
|||
3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 |
7,1 12,6 19,6 28,3 50,3 78,5 113,1 153,9 201,1 254,5 314,2 380,1 490,9 615,8 804,3 1017,9 1256,6 |
14,1 25,1 39,3 57 101 157 226 308 402 509 628 760 982 1232 1609 2036 2513 |
21,2 37,7 58,9 85 151 236 339 462 603 763 942 1140 1473 1847 2413 3054 3770 |
28,3 50,2 78,5 113 201 314 452 616 804 1018 1256 1520 1963 2463 3217 4072 5027 |
35,3 62,8 98,2 141 251 393 565 769 1005 1272 1571 1900 2454 3079 4021 5089 6283 |
42,4 75,4 117,8 170 302 471 679 923 1206 1527 1885 2281 2945 3695 4826 6107 7540 |
49,5 87,9 137,5 198 352 550 792 1077 1407 1781 2199 2661 3436 4310 5630 7125 8796 |
56,5 100,5 157,1 226 402 628 905 1231 1608 2036 2513 3041 3927 4926 6434 8143 10053 |
63,6 113 176,7 254 453 707 1018 1385 1810 2290 2827 3421 4418 5542 7238 9161 11310 |
0,052 0,092 0,144 0,222 0,395 0,617 0,888 1,208 1,578 1,998 2,466 2,984 3,84 4,83 6,31 7,99 9,865 |
+ + + + + + + - - - - - - - - - - |
- - - + + + + + + + + + + + + + + |
- - - 6,75 9,0 11,3 13,5 15,5 18 20 22 24 27 30,5 34,5 39,5 43,5 |
Примечания:
1. Номинальный диаметр стержней для арматурных сталей периодического профиля соответствует номинальному диаметру равновеликих по площади поперечного сечения стержней. Фактические размеры стержней периодического профиля устанавливаются ГОСТ 5781-82.
2. Знак "+" означает наличие диаметра в сортаменте для арматуры данного класса
Таблица 2.
Значения
и
для конструкций из тяжелого бетона
Класс арматуры |
А240 |
А300 |
А400 |
А500 |
В500 |
Значение
|
0,612 |
0,577 |
0,531 |
0,493 |
0,502 |
Значение |
0,425 |
0,411 |
0,390 |
0,372 |
0,376 |
Приложение 2.
Таблица 3.
Коэффициенты
,
,
для расчета изгибаемых
элементов на прочность
|
|
|
|
|
( ) |
|
( ) |
( ) |
0,01 |
0,995 |
0,01 |
0,26 |
0,87 |
0,226 |
0,51 |
0,745 |
0,38 |
0,02 |
0,99 |
0,02 |
0,27 |
0,865 |
0,234 |
0,52 |
0,74 |
0,385 |
0,03 |
0,985 |
0,03 |
0,28 |
0,86 |
0,241 |
0,53 |
0,735 |
0,39 |
0,04 |
0,98 |
0,039 |
0,29 |
0,855 |
0,248 |
0,54 |
0,73 |
0,394 |
0,05 |
0,975 |
0,049 |
0,30 |
0,85 |
0,255 |
0,55 |
0,725 |
0,399 |
0,06 |
0,97 |
0,058 |
0,31 |
0,845 |
0,262 |
0,56 |
0,72 |
0,403 |
0,07 |
0,965 |
0,068 |
0,32 |
0,84 |
0,269 |
0,57 |
0,715 |
0,407 |
0,08 |
0,96 |
0,077 |
0,33 |
0,835 |
0,276 |
0,58 |
0,71 |
0,412 |
0,09 |
0,955 |
0,086 |
0,34 |
0,83 |
0,282 |
0,59 |
0,705 |
0,416 |
0,10 |
0,95 |
0,095 |
0,35 |
0,825 |
0,289 |
0,60 |
0,70 |
0,42 |
0,11 |
0,945 |
0,104 |
0,36 |
0,82 |
0,295 |
0,62 |
0,69 |
0,428 |
0,12 |
0,94 |
0,113 |
0,37 |
0,815 |
0,302 |
0,64 |
0,68 |
0,435 |
0,13 |
0,935 |
0,122 |
0,38 |
0,81 |
0,308 |
0,66 |
0,67 |
0,442 |
0,14 |
0,93 |
0,13 |
0,39 |
0,805 |
0,314 |
0,68 |
0,66 |
0,449 |
0,15 |
0,925 |
0,139 |
0,40 |
0,80 |
0,32 |
0,70 |
0,65 |
0,455 |
0,16 |
0,92 |
0,147 |
0,41 |
0,795 |
0,326 |
0,72 |
0,64 |
0,461 |
0,17 |
0,915 |
0,156 |
0,42 |
0,79 |
0,332 |
0,74 |
0,63 |
0,466 |
0,18 |
0,91 |
0,164 |
0,43 |
0,785 |
0,338 |
0,76 |
0,62 |
0,471 |
0,19 |
0,905 |
0,172 |
0,44 |
0,78 |
0,343 |
0,78 |
0,61 |
0,476 |
0,20 |
0,90 |
0,18 |
0,45 |
0,775 |
0,349 |
0,80 |
0,60 |
0,48 |
0,21 |
0,895 |
0,188 |
0,46 |
0,77 |
0,354 |
0,85 |
0,575 |
0,489 |
0,22 |
0,89 |
0,196 |
0,47 |
0,765 |
0,36 |
0,90 |
0,55 |
0,495 |
0,23 |
0,885 |
0,204 |
0,48 |
0,76 |
0,365 |
0,95 |
0,525 |
0,499 |
0,24 |
0,88 |
0,211 |
0,49 |
0,755 |
0,37 |
|
0,50 |
0,5 |
0,25 |
0,875 |
0,219 |
0,50 |
0,75 |
0,375 |
_____ |
_____ |
_____ |
(
)
(
)
(
)
1
С
ортамент
легких сварных сеток по ГОСТ
23279-85 Приложение 2. Таблица 4.
Приложение 2. Таблица 5.
Расчетные
сопротивления бетона сжатию и растяжению:
,
(таблица 5.2 СП 52-101-2003)
Вид сопротивления |
Расчетные значения
сопротивления бетона для предельных
состояний первой группы |
||||||||||
В10 |
В15 |
В20 |
В25 |
В30 |
В35 |
В40 |
В45 |
В50 |
В55 |
В60 |
|
Сжатие осевое (призменная прочность) |
6,0 |
8,5 |
11,5 |
14,5 |
17,0 |
19,5 |
22,0 |
25,0 |
27,5 |
30,0 |
33,0 |
Растяжение осевое
|
0,56 |
0,75 |
0,9 |
1,05 |
1,15 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
и
,
МПа, при классе бетона по прочности
на сжатие
Приложение 2.
Таблица 6.
Расчетные сопротивления арматуры
(извлечения из табл. 5.7; 5.8 СП 52-102-2004)
-
Класс арматуры
Расчетные значения сопротивления арматуры для предельных состояний первой группы, МПа
По СНиП 2.03.01.84*
По СНиП 52-01-2003
Растяжению
Сжатию
Продольной
Поперечной
А – I
А240
215
170
215
А – II
А300
270
215
270
А – III
А400
355
285
355
А500
435
300
435 (400)
А – IV
А600
520
470 (400)
А – V
А800
695
500 (400)
А – VI
А1000
830
500 (400)
Вр – I
В500
415
300
415 (360)
Вр – II
Вр1200
1000
500 (400)
Вр – II
Вр1300
1070
500 (400)
Вр – II
Вр1400
1170
500 (400)
Вр – II
Вр1500
1250
500 (400)
К – 7
К1400
1170
500 (400)
К – 7
К1500
1250
500 (400)
К – 9
К1500
Примечание.
Значения в скобках используют только при расчете на кратковременное действие нагрузки.
Таблица 1.
"Схемы установки монтажных петель в плитах"
┌───────────────────┬──────────┬────────────────────────┬───────────────┐
│ Типоразмер плиты │ Схема │ Размеры, мм │ Марка петли │
│ │установки ├────────────┬───────────┤ │
│ │ петель │ а_1 │ а_2 │ │
├───────────────────┼──────────┼────────────┼───────────┼───────────────┤
│ ФЛ6.24 │ I │ 200 │ 590 │ М10-150 │
├───────────────────┼──────────┤ │ │ │
│ ФЛ6.12 │ II │ │ │ М8-100 │
├───────────────────┼──────────┼────────────┤ ├───────────────┤
│ ФЛ8.24 │ III │ 300 │ │ М10-150 │
├───────────────────┼──────────┤ │ │ │
│ ФЛ8.12 │ IV │ │ │ │
├───────────────────┼──────────┤ ├───────────┼───────────────┤
│ ФЛ10.30 │ III │ │ 590 │ М12-150 │
│ │ │ │ │ │
│ ФЛ10.24 │ │ │ │ │
├───────────────────┼──────────┤ │ ├───────────────┤
│ ФЛ10.12 │ IV │ │ │ М10-150 │
├───────────────────┤ │ ├───────────┼───────────────┤
│ ФЛ10.8 │ │ │ 390 │ М8-100 │
├───────────────────┼──────────┼────────────┼───────────┼───────────────┤
│ ФЛ12.30 │ III │ 400 │ 590 │ М14-150 │
│ │ │ │ │ │
│ ФЛ12.24 │ │ │ │ М12-150 │
├───────────────────┼──────────┤ │ │ │
│ ФЛ12.12 │ IV │ │ │ М10-150 │
├───────────────────┤ │ ├───────────┼───────────────┤
│ ФЛ12.8 │ │ │ 390 │ М8-100 │
├───────────────────┼──────────┼────────────┼───────────┼───────────────┤
│ ФЛ14.30 │ III │ 500 │ 590 │ М14-150 │
│ │ │ │ │ │
│ ФЛ14.24 │ │ │ │ М12-150 │
├───────────────────┼──────────┤ │ ├───────────────┤
│ ФЛ14.12 │ IV │ │ │ М10-150 │
├───────────────────┤ │ ├───────────┤ │
│ ФЛ14.8 │ │ │ 390 │ │
├───────────────────┼──────────┼────────────┼───────────┼───────────────┤
│ ФЛ16.30 │ III │ 600 │ 590 │ М14-150 │
├───────────────────┤ │ │ │ │
│ ФЛ16.24 │ │ │ │ │
├───────────────────┼──────────┤ │ ├───────────────┤
│ ФЛ16.12 │ IV │ │ │ М10-150 │
├───────────────────┤ │ ├───────────┤ │
│ ФЛ16.8 │ │ │ 390 │ │
├───────────────────┼──────────┼────────────┼───────────┼───────────────┤
│ ФЛ20.30 │ V │ 500 │ 590 │ М16-200 │
├───────────────────┤ │ │ │ │
│ ФЛ20.24 │ │ │ │ │
├───────────────────┼──────────┤ │ ├───────────────┤
│ ФЛ20.12 │ VI │ │ │ М12-150 │
├───────────────────┤ │ ├───────────┼───────────────┤
│ ФЛ20.8 │ │ │ 390 │ М10-150 │
├───────────────────┼──────────┼────────────┼───────────┼───────────────┤
│ ФЛ24.30 │ V │ 700 │ 590 │ М16-200 │
├───────────────────┤ │ │ │ │
│ ФЛ24.24 │ │ │ │ │
├───────────────────┼──────────┤ │ ├───────────────┤
│ ФЛ24.12 │ VI │ │ │ М14-150 │
├───────────────────┤ │ ├───────────┼───────────────┤
│ ФЛ24.8 │ │ │ 390 │ М12-150 │
├───────────────────┼──────────┤ ├───────────┼───────────────┤
│ ФЛ28.24 │ V │ │ 590 │ М16-200 │
├───────────────────┼──────────┤ │ │ │
│ ФЛ28.12 │ VI │ │ │ │
│ │ │ ├───────────┼───────────────┤
│ ФЛ28.8 │ │ │ 390 │ М12-150 │
├───────────────────┤ ├────────────┼───────────┼───────────────┤
│ ФЛ32.12 │ │ 900 │ 590 │ М16-200 │
│ │ │ │ │ │
│ ФЛ32.8 │ │ │ 390 │ М12-150 │
└───────────────────┴──────────┴────────────┴───────────┴───────────────┘
Приложение 4
Приложение 4
Список литературы
1. СНиП 2.01.07 – 85*. Нагрузки и воздействия/Госстрой России. – М.: ФГУП ЦПП, 2004. – 44 с.
2. СП 52-101-2003 Свод правил по проектированию и строительству. Бетонные и железобетонные конструкции без предварительного напряжения арматуры. / Госстрой России. - М.: ФГУП ЦПП, 2004.-53 с.
3. СП 50-101-2004 Свод правил по проектированию и устройству оснований и фундаментов зданий и сооружений./ Госстрой России.- М.: ФГУП ЦПП, 2004.
4. ГОСТ 21.101.-97 СПДС Основные требования к проектной и рабочей документации.
5. ГОСТ 23279-85 Сетки арматурные сварные для железобетонных конструкций и изделий.
