Выбор измерительного трансформатора напряжения в заданную цепь

Трансформатор напряжения предварительно выбирают по таблицы 4.6 [1] по номинальному напряжению и проводят проверку выбранного трансформатора напряжения по нагрузке вторичной обмотки.

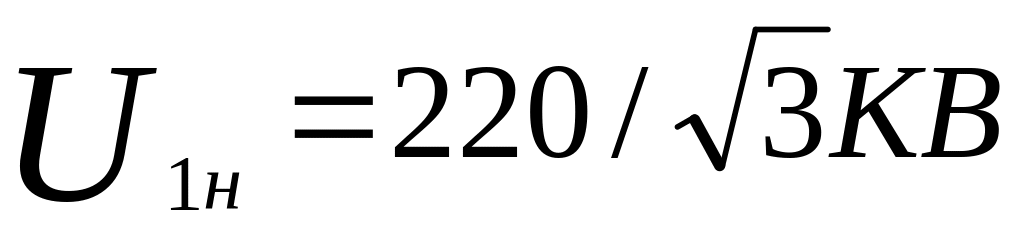

Расчетные и каталожные данные трансформатора напряжения Таблица 2.11.

Расчетные данные	Каталожные данные трансформатора напряжения типа НКФ- 110-58
—
—	Класс точности 0.5

Схему подключения приборов к измерительным трансформаторам напряжения, выбрав присоединенные приборы по таблицы 4.11 [1] для следующих кругов :

Сборные шины Uн=220КВ;

Параметры присоединенных приборов к трансформатору напряжения выбирают по таблицы 4.7 [1].

Вторичная нагрузка трансформатора напряжения Таблица 2.12.

Место установки	Прибор	Тип	Sобм	nk	Cosφ	Sinφ	nприл	Общая потребительская мощность
								P2, ВТ	Q2, Вар
Сборные шины Uн=110КВ	Вольтметр	Э335	2	1	1	0	2	4	0
	Регистрируя приборы
	Ваттметр	Н348	10	2	1	0	1	20	0
	Частотомер	Н397	7	1	1	0	1	7	0
	Вольтметр	Н344	10	1	1	0	1	10	0
	Приборы синхронизации
	Частотомер	Э372	3	1	1	0	2	6	0
	Вольтметр	Э335	2	1	1	0	1	2	0
Вместе								49	0

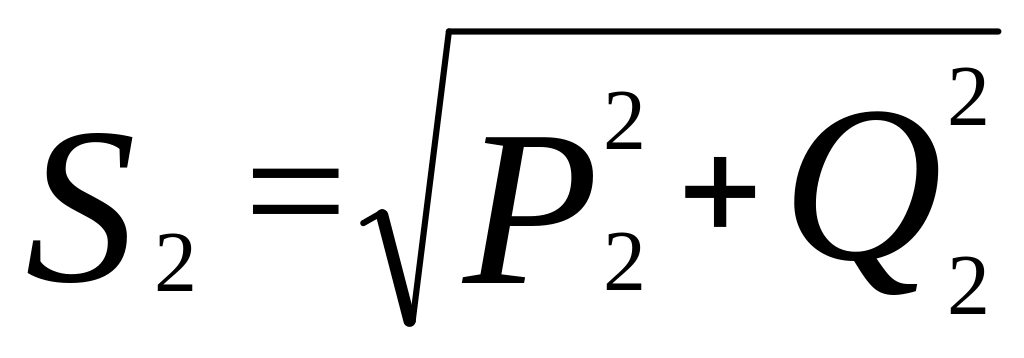

Активную, реактивную и полную мощность определяют по условию:

; (17)

; (18)

; (19)

.

Выбранный трансформатор напряжения будет делать в заданном классе точности 0.5 по условию :

Выбор пересечения проводника в заданной цепи

Пересечение проводника выбирают по экономической плотности тока за условием:

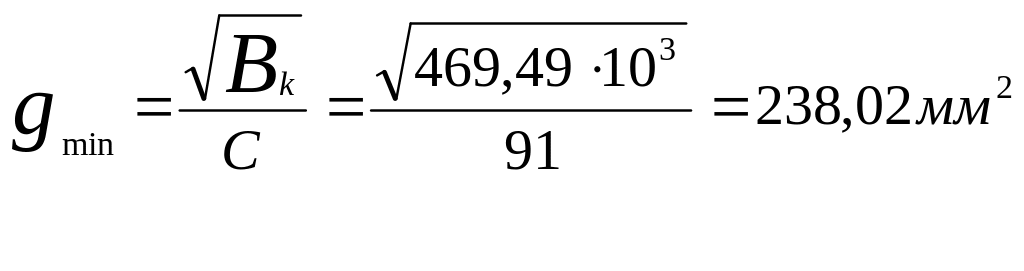

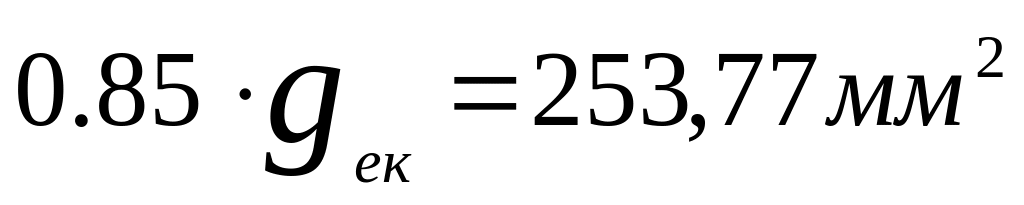

, где - стандартное пересечение проводника по таблицы Д 3.3 [1]

, где =1.1А/ мм2 при Тmax=4280год

Расчету и каталожные данные проводника Таблица 2.13.

Расчетные данные	Каталожные данные проводника типа 2* АС250/19,dн=1,68См
где - функция по таблицы 3.14 [1] для алюминиевых проводников.

Проверку на коронование выполняют в следующей последовательности :

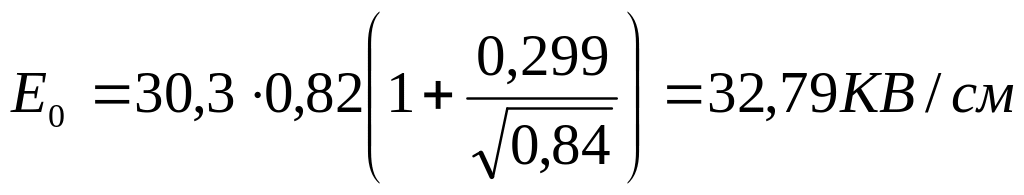

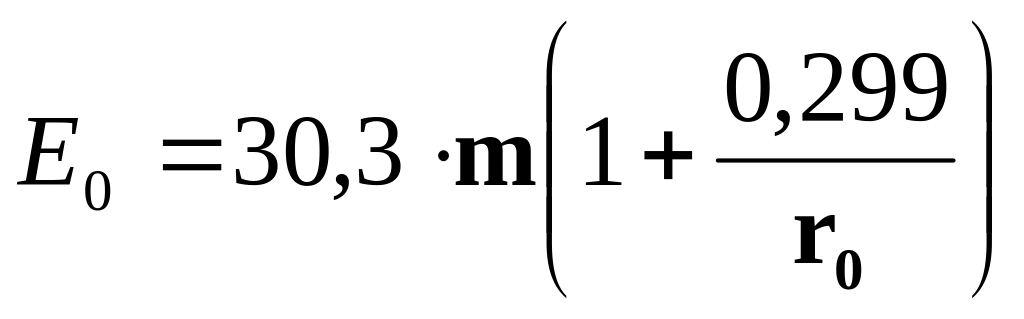

Определяют максимальное значение начальной критической напряженности электрического поля за условием :

, (20)

где m = 0,82 - коэффициент, учитывая шероховатость и загрязнение поверхности проводника;

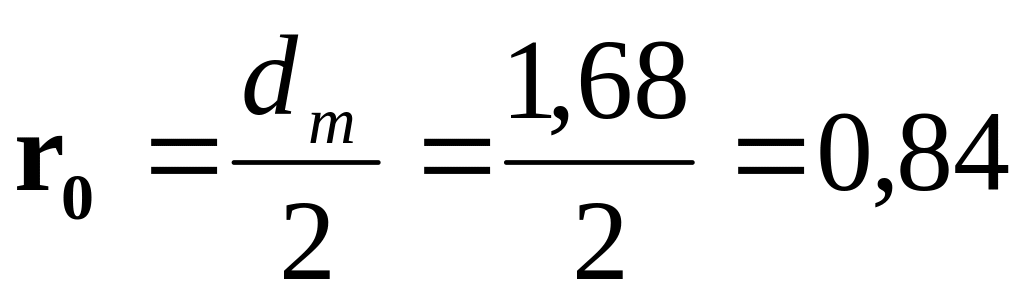

- радиус проводника

Определяют напряженность электрического поля около поверхности проводника за условием:

, (21)

где Dсер = 1,26D = 1,26*400 = 504см

где для Uн = 220КВ D = 400см - среднее геометрическое расстояние между проводниками по таблицы 6.1 [1]

Кв/см

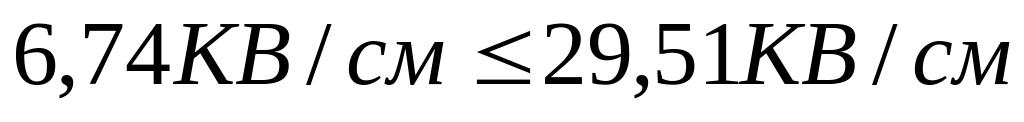

Проводники не будут короновать, если выполняется условие:

(22)
