2.2. Составление структурной схемы

Структурная схема проектируемой КЕС складывается на основе предыдущего распределения подключений генераторов к распределительным устройствам. На схеме помечают основное электрическое оборудование распределительного устройства всех напряжений и связок между ними. А также количество присоединенных линий и общая нагрузка каждого распределительного устройства.

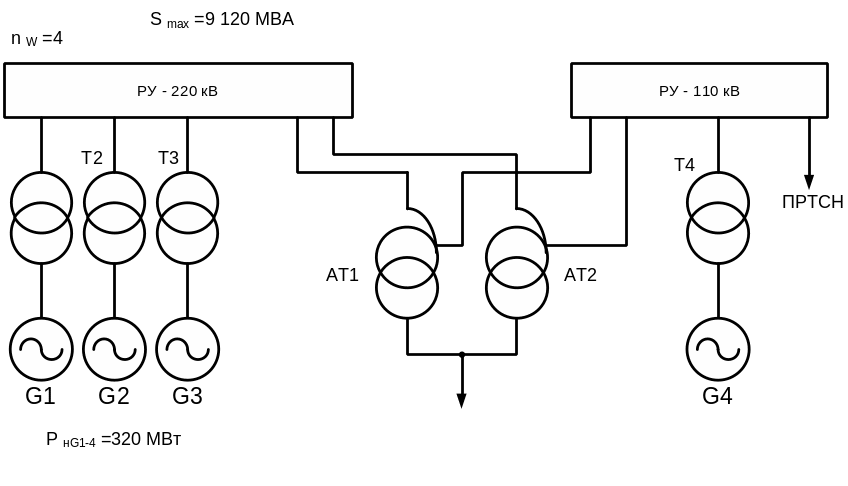

Рис. 2.1. Структурная схема КЕС что проектируется

Выбор схем электрических соединений распределительных устройств всех напряжений

Для выбора схем распределительных устройств надо знать общее количество присоединений каждого распределительного устройства. Выбор выполняют согласно нормам технологического проектирования электрических установок. Схемы электрических соединений определяют за условием :

(10)

где - соответственно общее количество присоединений трансформаторов и линий к распределительному устройству.

Схемы соединений распределительных устройств Таблица 1.5.

Напряжение распределительного устройства, кВ	Количество присоединений	Схема распределительного устройства
РП - 220	5+4=9	Схема с одной рабочей и обходной системами сборных шин
РП - 110	4+4=8	Схема с одной рабочей и обходной системой сборных шин

На КЕС все генераторы подключают по схеме блоков генератор-трансформатор. Электроснабжения собственных потребностей осуществляют путем присоединений рабочих трансформаторов собственных нужд отпайкой между генератором и блочным трансформатором. Количество секций собственных потребностей энергоблока принимается в количестве двух. Напряжение собственных потребностей - 6кВ.

Резервное питание секций собственных потребностей осуществляется от резервных магистралей связанных с пускорезервными трансформаторами собственных нужд. Количество пускорезервных трансформаторов собственных нужд на блочных электростанциях без генераторных выключателей принимается при количестве энергоблоков от двух до шести в количестве двух. Один пускорезервный трансформатор подключают на низкое напряжение автотрансформаторов связи, второй к распределительному устройству среднего напряжения. Резервную магистраль секционируют через каждые два-три энергоблока.

2.3. Расчет токов трехфазного короткого замыкания для выбора и проверки аппаратов и проводников в заданную цепь Составление расчетной схемы и схемы замещения

Расчетную схему электроустановки складывают согласно заданию и структурной схемы с указанием всех элементов и их параметров, которые влияют на значение тока короткого замыкания.

Рис. 2.2. Расчетная схема электроустановки

По расчетной схеме составляют электрическую схему замещения, заменив, все элементы схемы на индуктивные сопротивления.

Рис. 2.3. Электрическая схема замещения

Расчет индуктивных сопротивлений схемы замещения выполняют в именуемых единицах по формулам из таблицы 3.5 [1], приняв базисное напряжение ровной средней в месте короткого замыкания.

Uб = Uсер к- 1 = 115 КВ

Расчет сопротивлений схемы замещения Таблица 2.6.

Наименование элементов	Расчетная формула	Расчетное выражение
1	2	3
Энергосистема
Линии электропередач
1	2	3

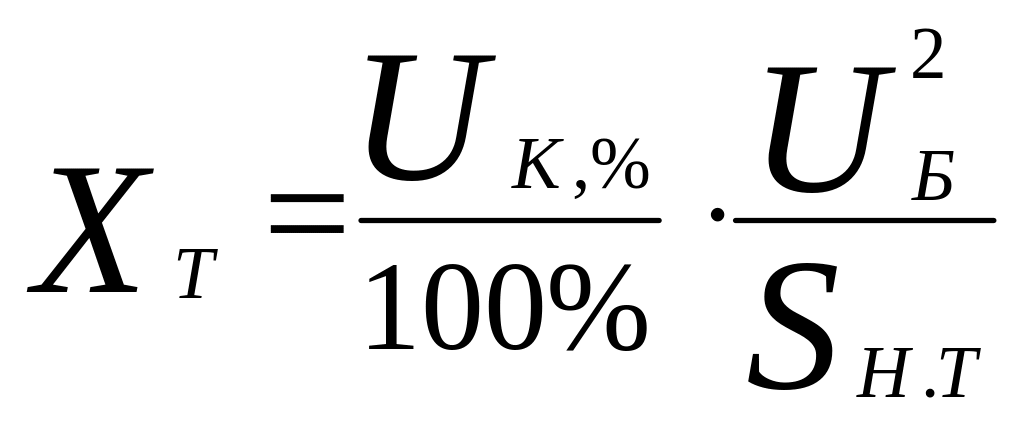

Двух- обмоточный трансформатор
Авто- трансформатор

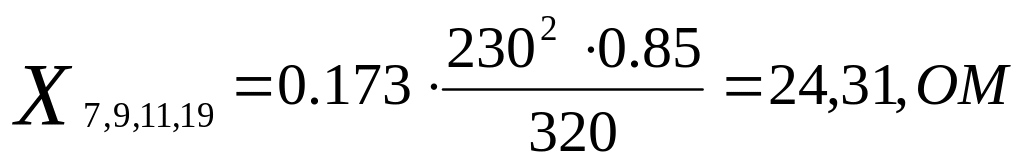

Генератор

Схему сворачивают к точке короткого замыкания, учитывая только те опоры, по которым будет проходить ток короткого замыкания к городу короткого замыкания.

Ом;

Ом;

Ом;

Ом;

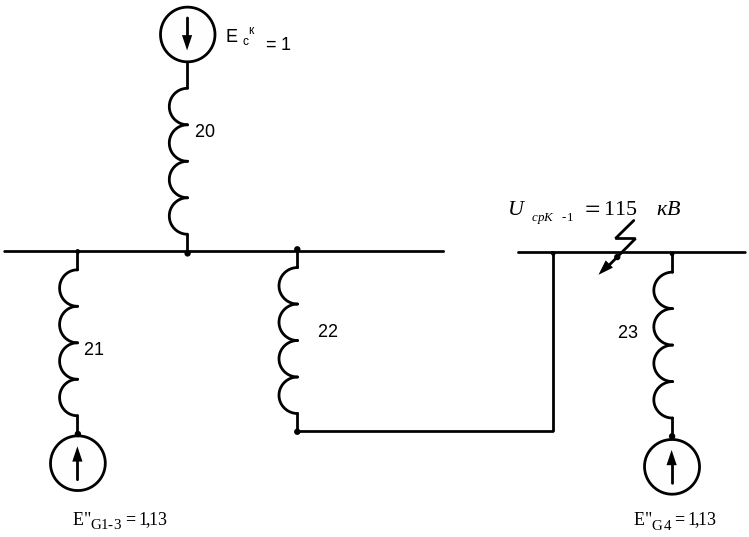

Рис. 2.4. Промежуточная схема замещения

Ом;

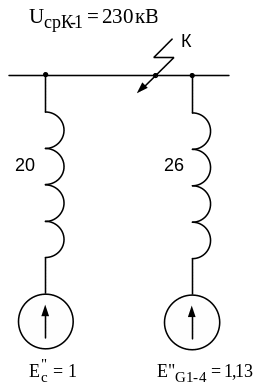

Рис. 2.5. Результативная схема замещения

Расчет токов трехфазного короткого замыкания Таблица 2.7.

Наименование току к.из	Расчетная формула	Расчетное выражение
1	2	3

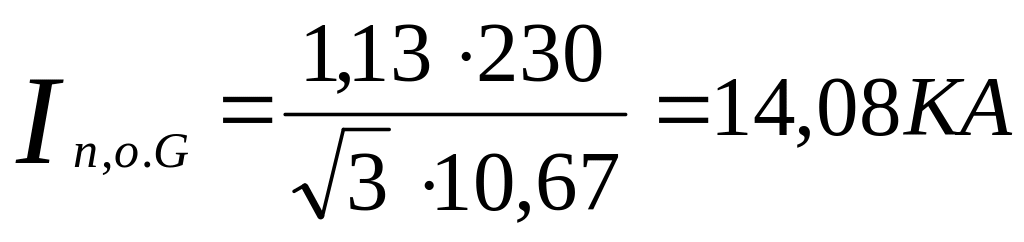

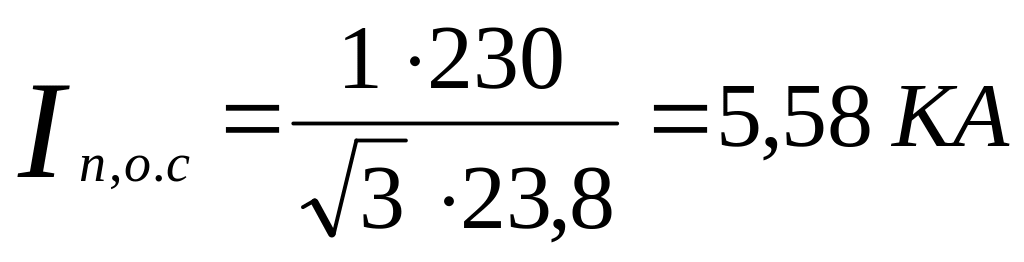

Ток периодической составляющей тока к.из в начальный момент времени, In.o

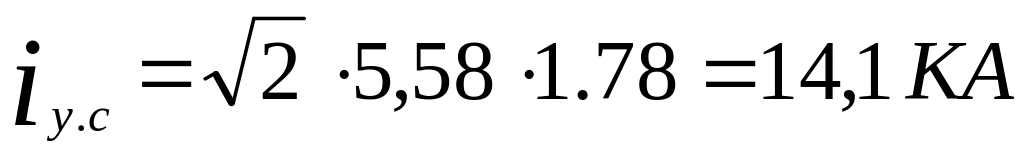

Ударный ток к.из iy	, где из таблицы 3.8 [1]
Ток апериодической составляющей тока к.из в момент времени τ, iaτ	― время срабатывания релейной защиты. ― собственное время срабатывания выключателя типа ВВБК-220Б-56 ― Время затухания апериодической составляющей тока к.из по таблицы 3.8 [1]
1	2	3
Ток периодической составляющей тока к.из в момент времени t, In, t	― из с.152 [1] ― по рисунку 3.26 [1] t - время отключения выключателя по таблицы Д.4.4 -полное время срабатывания выключателя.
