2. Электрическая часть

1. Выбор главного электрического оборудования Выбор генератора

Согласно заданию на проектируемой электростанции устанавливают четыре генератора мощностью 320 МВТ. Параметры заданных генераторов выбирают по таблицы 2.1 [1].

Типы и параметры генераторов Таблица 2.1.

Тип	Частота вращения о/хв.	Номинальные значения					Х" d, от.од	Система зб.	Охлаждение обмоток
		Р, МВА	Cos φ	Iст, КА	Uст, КВ	КПД %			Статор	Ротор
ТВВ- 320-2	3000	353	0.85	10,2	20	98,7	0,173	ВЧ БЩ ТН	НВ	НВР

Определение нагрузок распределительных устройств

Суммарную, максимальную и минимальную нагрузку на шинах среднего и низкого напряжения определяют за условия :

(1)

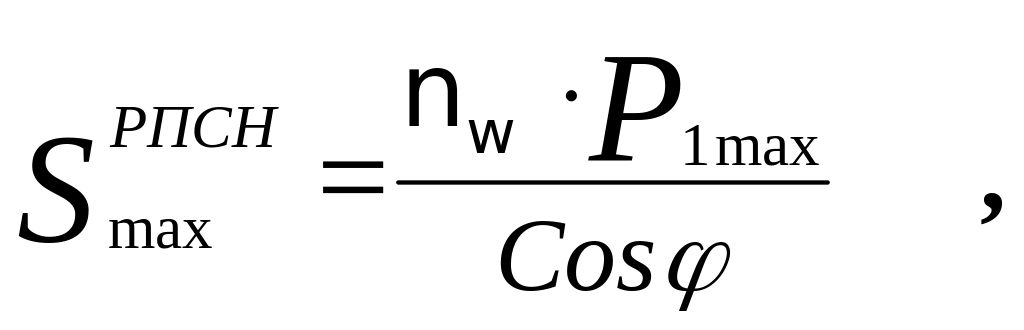

(2)

где P1min, P1max - соответственно минимальная и максимальная нагрузка одной линии

что будут отхаживать от распределительного устройства;

nw, Cos φ- соответственно количество линий, которые отходят от распределительного

устройству и коэффициент мощности.

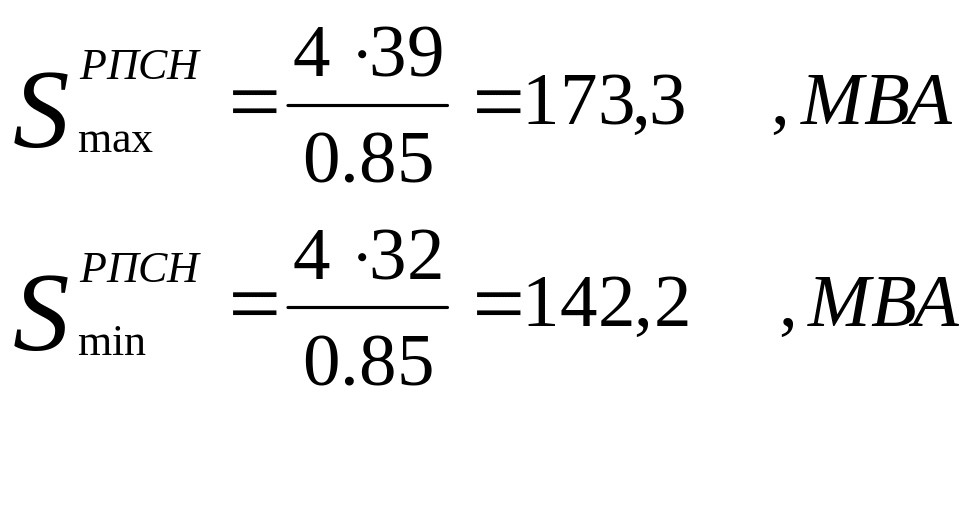

Мощность собственных потребностей станции определяют по условию:

(3)

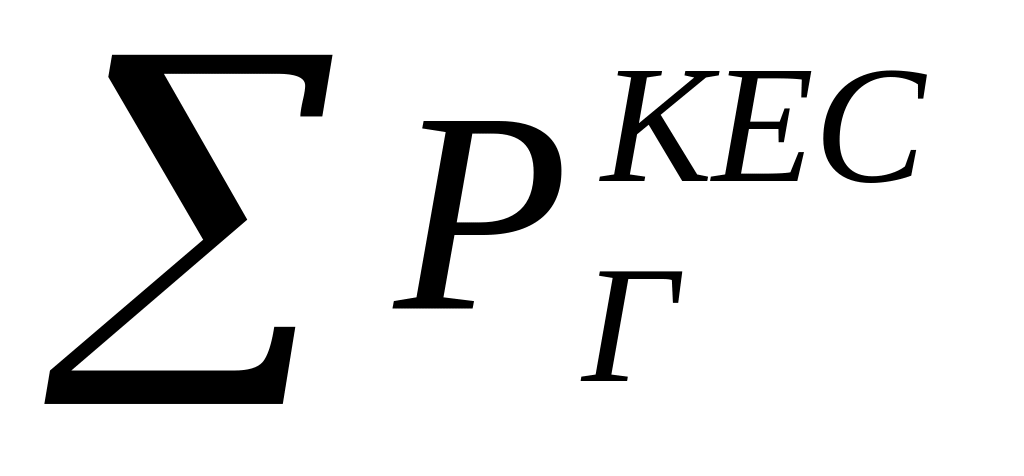

где - установленная мощность КЕС;

- соответственно процент затраты электрической энергии на собственные потребности от установленной мощности станции и коэффициент спроса в зависимости от вида топлива по таблицы 5.2 [1].

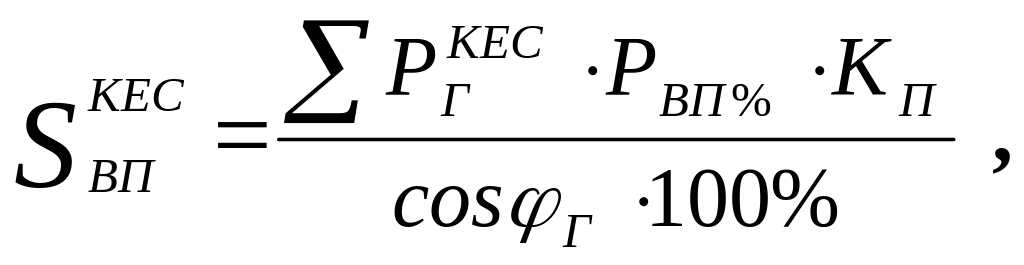

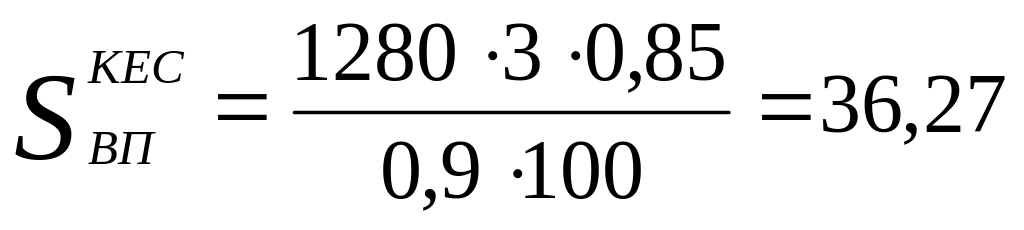

, МВА

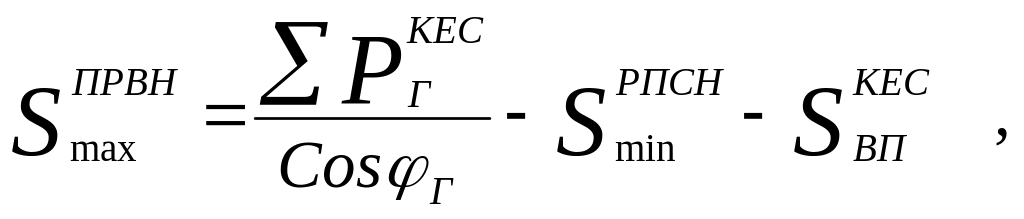

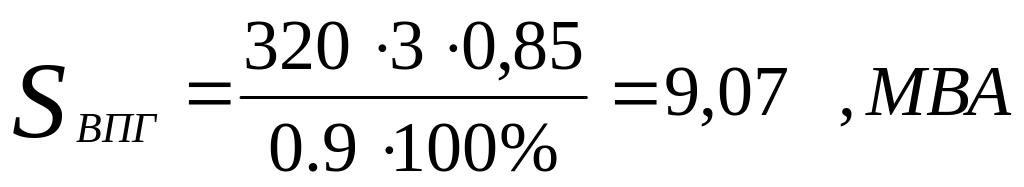

Суммарные нагрузки шин высокого напряжения определяем за условием:

(4)

(5)

Выбор трансформаторов

Перед тем как выбрать трансформаторы надо распределить подключение установленных генераторов по распределительным устройствам, таким образом, что перетекание мощности через трансформаторы связи было наименьшим.

Таблица 2.2.

Выбор минимального перетекания мощности через трансформаторы связи

Номер варианту	Расчетная формула	Расчетное выражение
I
II

За таблицей наименьшее перетекание мощности в И варианте. Блочные трансформаторы выбирают за условием:

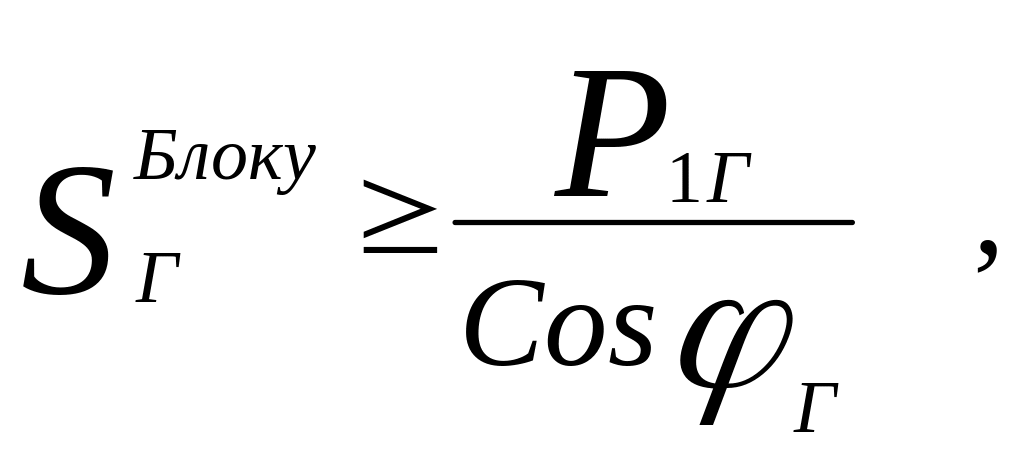

(6)

По таблицы 2.7 [1] выбирают трансформатор типа ТДЦ- 400000/330 : Sн=400 МВА; UВН=330КВ; UНН= 20КВ и по таблицы Д.2.5 [1] трансформатор типа ТДЦ - 400000/110, Sн=400 МВА; UВН=121КВ; UНН= 20КВ.

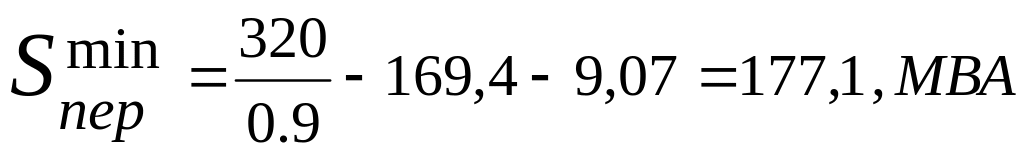

Мощность трансформаторов связи выбирают по наибольшему значению перетекания мощности через них в трех режимах: максимальном, минимальном и аварийном, когда отключен один, наиболее более мощный генератор, который присоединен к распределительному устройству среднего напряжения по условию:

(7)

где - номинальная мощность трансформатора связи.

Определение перетекание мощности Таблица 2.3.

Режим работы	Расчетная формула	Расчетное выражение
Максимальный
Минимальный

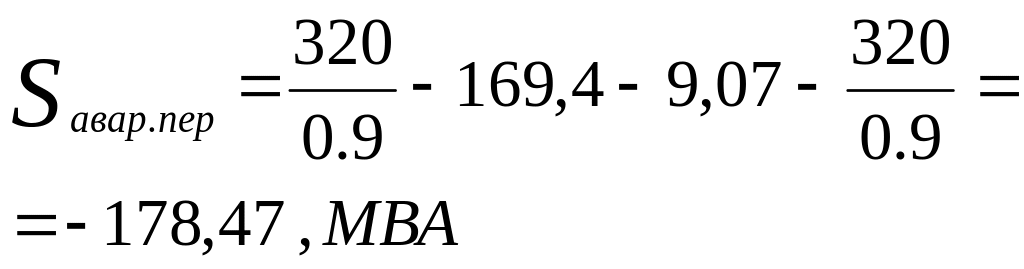

Аварийный

Знак определяет перетекание мощности от распределительного устройства высокого напряжения к распределительному устройству среднего напряжения через трансформатор связи.

По наибольшей абсолютной мощности определяют расчетную мощность трансформаторов связи за условия :

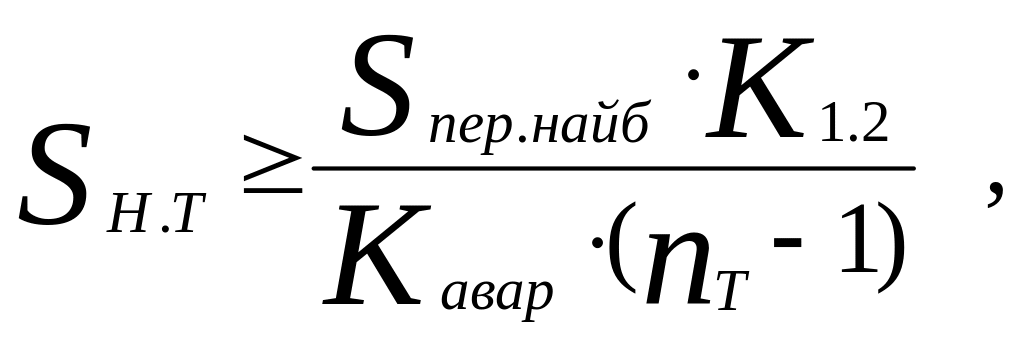

(8)

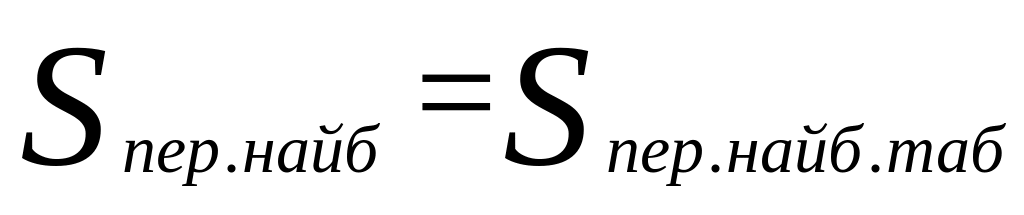

где =-186,5 - наибольшее значение перетекания мощности из трех режимов;

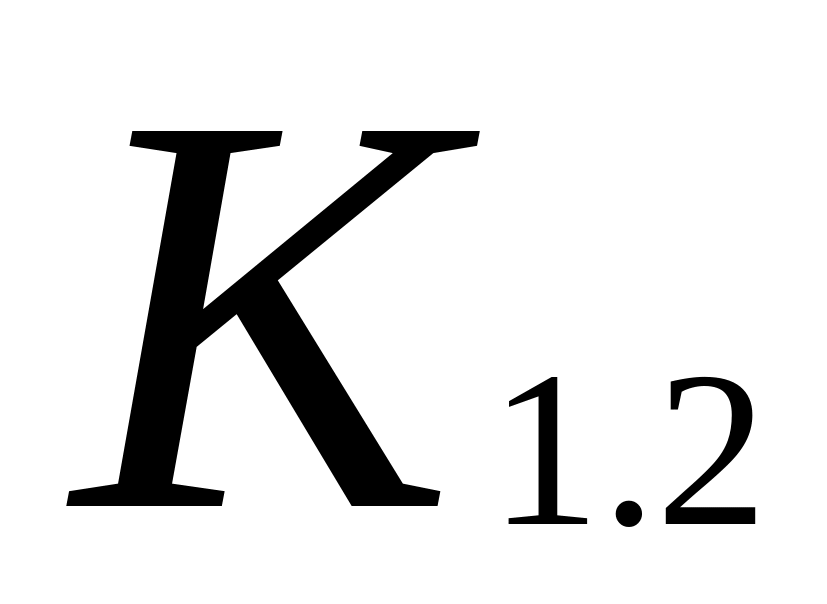

- коэффициент потребителей первой и второй категории по надежности

электрического снабжения потребителей из задания;

– коэффициент перегрузки при отключении одного

трансформатора;

- количество трансформаторов связи .

По таблицы Д.2.10 [1] выбираем автотрансформатор типа АТДЦТН- 125000/220/110 :

Sн= 125 МВА ; Uвн =330 КВ ; Uсн =110 КВ ; Uсн =38,5 КВ .

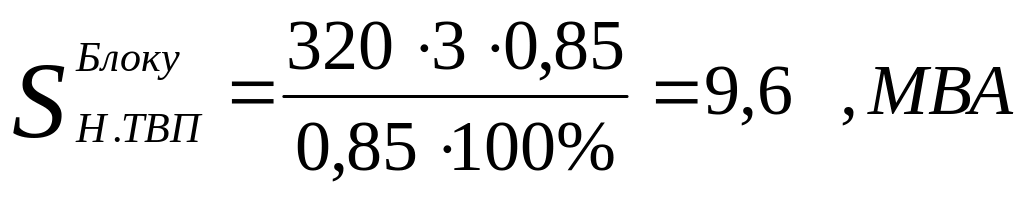

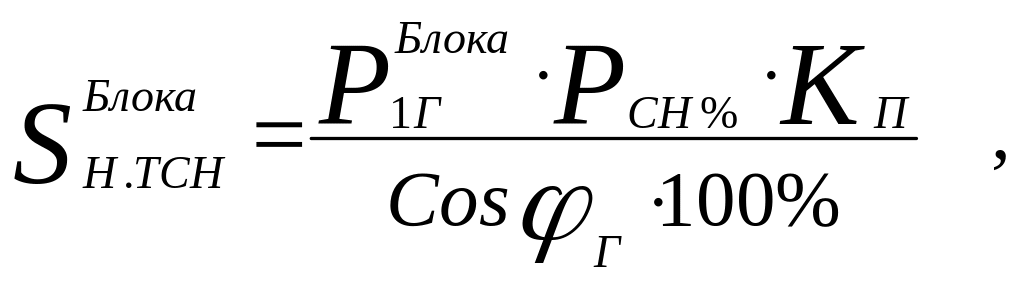

Расчетную мощность рабочих трансформаторов собственных потребностей для энергоблоков рассчитывают за условием :

(9)

По таблицы Д.2.4 [1] выбирают трансформатор типа ТРНДС- 25000/35 :

Sн=25 МВА ; Uвн=20 КВ ; Uнн=6.3 - 6,3 КВ .

Расчетную мощность пускорезервных трансформаторов принимают на степень выше трансформаторов собственных потребностей.

На станции согласно ПУЕ при количестве установленных генераторов от двух до шести включительно предусматривают установку пускорезервных трансформаторов собственных потребностей : один из которых подключен на низкое напряжение трансформаторов связи, второй на распределительное устройство среднего напряжения.

По таблицы Д.2.4 [1] и Д.2.7[1] выбирают трансформаторы типа ТРДС - 32000/35: Sн = 32МВА ; Uвн = 35КВ ; Uнн = 6.3 - 6,3 КВ, и выбирают трансформатор типа ТРДН - 40000/110: Sн = 40МВА ; Uвн = 110КВ ; Uнн = 6.3 - 6,3 КВ.

Таблица 2.4.

Типы и параметры силовых трансформаторов

Наименование города установки	Тип трансформатора	Номинальная мощность МВА	Номинальное напряжение кВ			Напряжение короткого замыкания %			Потери мощности кВт				Iхх %
									Рхх кВ	Ркз. кВ
			ВН	СН	НН	ВН СН	ВН НН	СН НН		ВН-СН	ВН-НН	СН-НН
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Трансформатор связи	АТДЦТН 125000/ 220/110	125	230	121	38,5	11	45	28	65	315	280	275	0,4
Трансформатор блочный	ТДЦ 400000/ 330	400	347	----	6,3	----	10,5	----	300	----	11,5	----	0,45
	ТДЦ 400000/ 110	400	121	----	20	----	10,5	----	320	----	900	----	0,45
Трансформатор собственных потребностей	ТРДНС- 25000/35	25	20	----	6,3-6,3	----	10,5	----	25	----	115	----	0,65
Пускорезервный трансформатор собственных потребностей	ТРДС- 32000/35	32	35	----	6,3-6,3	----	10,5	-----	34	----	120	-----	0,55
	ТРДН- 40000/110	40	115	----	6,3	10,5	17,5	6,5	39	----	200	-----	0,6
