Пересчет сопротивление изоляции на длину цепи, равную 1км
С учетом допущения об однородности распределения сопротивления изоляции по длине цепи, ее километрическое значение можно рассчитать, умножив измеренное значение сопротивления изоляции на длину кабельной линии. Ориентировочная длина кабельной линии задается преподавателем, точное значение определяется по измеренному значению сопротивления шлейфа с учетом диаметра жил и температуры кабеля при измерениях. Результаты расчётов занести в соответствующие столбцы правой части табл. 3. Сделать выводы об исправности или неисправности цепей по сопротивлению изоляции.
4.2. Измерение сопротивления шлейфа
При измерении сопротивлений величиной до 10 Ом предварительно определяют сопротивление соединительных проводов и вычитают его из измеряемых величин сопротивления шлейфа.

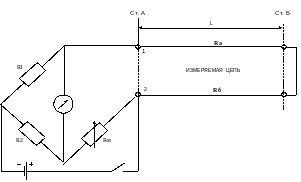

Измерения выполняются по схеме моста Витстона рис.2 только, для исправных по Rиз пар, в следующей последовательности:
Рис. 2
Подключить измеряемую пару к клеммам «1» и «2», прибора ПКП-5, противоположный конец цепи закоротить.
Установить: - переключатель «РОД РАБОТЫ» в положение «Rшл»;
- переключатель «ПЕРЕКЛЮЧЕНИЕ ЛИНИЙ» в положение «М1»;
- переключатель «ДИАПАЗОНЫ ИЗМЕРЕНИЙ» в положение «х1» по столбцу Rшл;
- переключатель «ЧУВСИВИТЕЛЬНОСТЬ» в положение « 1» по левому столбцу;
- стрелку измерительного прибора на отметку « », ручкой потенциометра
«Установка », указанная отметка совпадает с нулевым значением по шкале nF. Эта точка шкалы стрелочного прибора соответствует уравновешенному состоянию мостовой схемы.
Уравновесить мост:
установить на магазине сопротивлений ориентировочное (расчетное) значение сопротивления шлейфа на основании указанных преподавателем исходных данных. Если в процессе уравновешивания мостовой схемы кнопка «Измерение М» была, по какой либо причине, отпущена, то необходимо переключатель «ЧУВСТВИТЕЛЬНОСТЬ» каждый раз вновь устанавливать в положение «1» перед новым нажатием кнопки «Измерение М». После достижения равновесия мостовой схемы перед отпусканием кнопки «Измерение М» установить переключатель «ЧУВСТВИТЕЛЬНОСТЬ» в положение «1» для уменьшения силы механического воздействия на стрелочный прибор;
нажать кнопку «ИЗМЕРЕНИЕ М» и удерживая ее в этом положении, установить стрелку измерительного прибора на отметку «0», используя наибольшее число декад магазина сопротивлений. Отклонение стрелки вправо от положения равновесия означает, что установленное на магазине значение сопротивления меньше измеряемого значения, а при отклонении влево – наоборот больше.
перевести ручку переключателя «ЧУВСТВИТЕЛЬНОСТЬ» последовательно в положение 2, 3 и т.д. для повышения точности измерения (если при достижении максимальных значений декад магазина сопротивлений не удается достигнуть равновесия моста, то переключатель «ДИАПАЗОНЫ ИЗМЕРЕНИЯ» последовательно переведите в положения « х10 », « х10 », « х1000 » по столбцу Rшл; если мост и в этом случае не удается уравновесить, то в цепи имеет место обрыв жил или отсутствие в цепи электрического контакта.)
4. Измеренное значение сопротивления шлейфа Rшл рассчитывается по формуле:
, Ом
(2)
где: Rм –значение магазина сопротивлений при достижении равновесия моста,
n1 – значение
множителя переключателя «ДИАПАЗОНЫ
ИЗМЕРЕНИЙ» в столбце Rшл,
он характеризует отношение сопротивлений
балансных плеч т.е.
;
Примечание: Значение Rшл при n1=0,01 и 0,1 необходимо рассчитывать с учетом сопротивления измерительных шнуров.
По результатам измерений сопротивления шлейфа рассчитать его километрическое значение по формуле:
(3)
где:
- длина цепи в километрах, задается
преподавателем.
Сделать вывод об исправности цепей по сопротивлению шлейфа с учетом того, что температура кабеля при измерениях равна 200 С.
Измерение омической асимметрии цепи
Измерения выполняются по схеме моста Варлея рис.3 для пар, исправных по Rиз и Rшл, в следующей последовательности:
Рис. 3
Подключить измеряемую цепь к клеммам «1» и «2», а к клемме «З» - оболочку кабеля (земля). На противоположном конце исследуемую цепь закоротить и заземлить см. рис. 3.
Установить:
- переключатель «ЧУВСТВИТЕЛЬНОСТЬ» в положение «1»;
- переключатель «РОД РАБОТЫ» в положение «Rа»;
переключатель «ПЕРЕКЛЮЧЕНИЕ ЛИНИЙ» в положений «М1»;
переключатель «ДИАПАЗОН ИЗМЕРЕНИЙ» в положение « х1 » по шкале Rшл.
Нажать кнопку «ИЗМЕРЕНИЕ М» и используя магазин сопротивлений уравновесить мост. По мере уравновешивания моста переключатель чувствительность последовательно переводить в положения 2, 3, и т.д.
Если в положении М1 переключателя «ПЕРЕКЛЮЧЕНИЕ ЛИНИИ» мост уравновесить не удается, то переключить последний в положение М2 и уравновесить мост согласно п.3.
Считать значение Rас на магазине сопротивлений и сделать вывод о соответствии измеренных значений омической асимметрии нормативным значениям.
Выводы о состоянии цепей по результатам измерений
постоянным током
Сделать общий вывод об исправности (неисправности) цепей в целом по результатам измерений трех параметров (Rиз, Rшл и Rас).
