1.2 Геометрические характеристики поверхности
Наиболее широко в современных парах трения транспортных машин используются металлические сплавы, характеризуемые металлической связью между атомами и наличием электронного газа из валентных электронов внутри тела.
Второе место по распространенности в узлах трения занимают полимеры и композиты на их основе. Они характеризуются ковалентными связями между атомами и Ван - дер - Ваальсовыми между макромолекулами. Полимерные материалы могут быть одновременно в разных агрегатных состояниях (твердом, высокоэластичном, вязкотекучем), фазовых состояниях (кристаллическом и аморфном), релаксационных состояниях (разная степень уравновешенности внутренних напряжений).
Особый класс составляют углеродные материалы и композиты. Типичный представитель этого класса - графит имеет слоистую структуру. Внутри слоев атомы углерода соединены значительно сильнее, чем отдельные слои между собой. Это и обеспечивает легкое межслойное скольжение.
В последнее время в ряде пар трения используют такие неорганические материалы как керамика и стекло. Чаще всего это аморфные материалы на основе окислов, солей и их смесей, но применяют и их кристаллические модификации, например, ситаллы. Эти материалы характеризуются ионными и ковалентными связями.
Для узлов трения специальных транспортных устройств характерно также использование различных комбинированных материалов: металлокерамики, минералокерамики, металлополимерных и т.п.
Независимо от природы материала и технологии изготовления любая реальная деталь имеет отклонения от идеальной геометрической формы, называемые погрешностями. С точки зрения причин образования, методов измерения и влияния на контакт их можно разделить на три категории: макрогеометрические отклонения, волнистость, шероховатость поверхности.
Макрогеометрическими погрешностями называются отклонения формы поверхности детали от геометрически идеальной, заданной чертежом. Например: конусность, бочкообразность, изгиб оси, непараллельность плоскости и т.п.
Следует отметить, что при проектировании узлов трения конструктор предусматривает контактирование по идеальным поверхностям и рассчитывает узел по номинальной площади касания.
Номинальная площадь касания S - геометрическое место всех возможных фактических площадок контакта, очерченная размерами соприкасающихся тел.
На практике из-за макрогеометричеких отклонений площадь касания может быть уменьшена (рисунок 1.4).
П
од
волнистостью поверхности понимают
совокупность относительно регулярно
чередующихся возвышений и впадин с
шагом волны, значительно превышающим
ее высоту.
Д
ействие
рабочих усилий в узле трения вызывает
деформацию поверхностных слоев. При
этом площадь касания возрастает. Площадь,
образованная в местах касания объемным
смятием тел обусловленным волнистостью,
называется контурной площадью касания
– Sk.
Контурная площадь всегда меньше номинальной S >> Sk.
Шероховатость поверхности - это совокупность неровностей поверхности с относительно малыми шагами на базовой длине.
Реальные тела имеют все три типа погрешностей, поэтому фактическая площадь контакта - это сумма малых фактических площадок контакта соприкасающихся поверхностей (см. рисунок 1.5).
Фактическая площадь всегда меньше контурной и номинальной
S >> Sk >> Sф
и составляет обычно 0,0001 номинальной.
Величина фактической площади касания зависит от нагрузки, распределения микронеровностей по высоте, их геометрических очертаний и механических свойств материала.

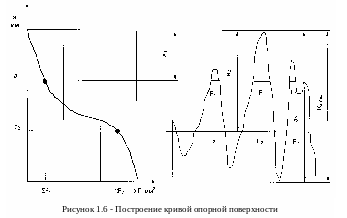

Характеристикой распределения материала в шероховатом поверхностном слое является кривая опорной поверхности (рисунок 1.6). Это график зависимости площади (сечений шероховатостей), определяемой как произведение сечений микроповерхностей на двух профилограммах, снятых во взаимно перпендикулярных направлениях, и сближения а или относительного сближения :
,
(1.7)
где а – сближение (см. рисунок 1.6);
– наибольшая
высота отдельной шероховатости.
Поскольку площадь фактического контакта составляет незначительную долю от контурной, наибольшую информацию содержит начальная часть кривой опорной поверхности.
Этот участок
опорной кривой в координатах
удовлетворительно аппроксимируется
степенной зависимостью вида
,
(1.8)
где
;
– коэффициенты, определенные
экспериментально.
Порядок этих
величин составляет: для шлифованной
поверхности –
для полированной поверхности –
Я.И. Френкель разработал статистическую теорию шероховатости граней кристаллов. Последняя неизбежно возникает в результате теплового движения атомов. Самая гладкая металлическая поверхность имеет ступеньки на гранях кристаллов не менее 0,05-0,1 мкм. Следовательно, абсолютная гладкость поверхности недостижима.
Инженерные расчеты поверхностных контактных взаимодействий деталей машин в настоящее время основаны на том или ином модельном представлении отдельной микронеровности. Наиболее часто используемые модели это: 1-набор стержней; 2-клин; 3- пирамиджа; 4-конус; 5-фрагмент сферы; 6- мелкие полусферы на поверхности фрагмента крупной; 7-фрагмент эллипсоида; 8-фрагмент эллиптического параболоида; 9-фрагмент бочкообразного тела.
Анализ вышепреведённых данных показывает, что высота микронеровности аппроксимируется всеми моделями, радиус при вершине – только моделями 5…9, разница шага в продольном и поперечном направлении – только моделями 7…9. Среди последних наиболее простой представляется модель 9, так как в продольном и поперечном сечениях она ограничена окружностями.
Кроме модели
необходимо знать распределение отдельных
микронеровностей по высоте. Относительная
частота высот шероховатостей, входящих
в 40 % зону сближения составляет для
-
85…93 % соответственно.
В заключении следует отметить, что в настоящее время, несмотря на имеющиеся разработки, отсутствует реальная методика, позволяющая расчетным путем определить величину фактической контактной поверхности при известных параметрах шероховатости и нагрузки.
