Введение
Краткие сведения об организационной структуре предприятия
ООО «Донресурс»
Юридический адрес: 347360 Ростовская область, г. Волгодонск, улица Заводская 6-я, 31 а ,
ИНН 6143033260
КПП 614301001
ОГРН 1026101930690
Банк: Юго-Западный банк ОАО «Сбербанк России» г. Ростов-на-Дону.
Р/с 40702810452160101659
К/с 30101810600000000602
БИК 04601562
СКВЭД 45.21
ОКФС 16
ОКПО 44029068
ОКОПФ 65
ОКАТО 60412000000
Генеральный директор Прудков Евгений Николаевич
Строительная фирма ООО «Донресурс» работает с 2002 года. Четырнадцатилетний опыт работы в строительстве позволяет фирме выполнить работы в срок, качественно с применением современных строительных материалов, технологий и оборудования.
Средняя численность работников предприятия составляет 96 человек. Это постоянный состав высокопрофессиональных, квалифицированных работников, как инженерно-технического персонала, так и рабочих основных строительных профессий. Работники предприятия обеспечены полным социальным пакетом, ежемесячно выплачивается аванс и заработная плата. Средняя заработная плата за 2014 год составляет 16 683 руб.
ООО «Донресурс» является лидирующей подрядной организацией по объему выполненного капитального ремонта жилых домов, объектов социальной сферы и строительству производственных объектов в Цимлянском районе Ростовской области.
С 2008 года предприятие ремонтирует жилые дома по программе Фонда содействия реформированию ЖКХ. В рамках программы отремонтировано 29 домов и освоено 161,2 миллионов рублей. За 2014 год ООО «Донресурс» выручка составила 72 344 669 млн. руб. Перечислено в бюджет 4 143 737 млн. руб. во внебюджетные фонды 3 434 494 млн. руб.
По предприятию отсутствует задолженность по обязательным налоговым платежам и платежам во внебюджетные фонды. Также отсутствует задолженность по выплате заработной плате.
ООО «Донресурс» выполняет строительно –монтажные работы, в г.Волгодонске, г. Цимлянске, в Орловском, Мартыновском, Дубовском районе Ростовской области. Специализируется на отделке фасадов, строительстве и капитальном ремонте зданий.
В активе общества выполнение работ на более 50-ти крупных объектах. Об уровне доверия к коллективу ООО «Донресурс» можно судить по следующим муниципальным контрактам:
- по объектам образования освоено – 76,2 млн. рублей
- по объектам здравоохранения – 50,8 млн. рублей
- построен зерновой терминал ООО «Волго-Дон-Порт» на сумму 36,8 млн. рублей
- возведены здания винного завода «Шато Южный», АБК – ООО «Портгрейн ЛТД», АБК – ООО «Интерком», ряд магазинов и т. д.
В настоящее время коллектив ООО «Донресурс» обладает всеми необходимыми ресурсами для осуществления своей деятельности, в том числе в феврале 2010 года в соответствии с федеральным законом получено свидетельство №216.05-2009-6137007409-С031 о допуске к определенному виду или видам работ, которые оказывают влияние на безопасность объектов капитального строительства, выданное Некоммерческим партнерством «Объединение строителей Южного и Северо-Кавказского округов» с правом заключения разовых договоров до 60 миллионов рублей.
Форма собственности:
Частная собственность.
Производственная база:
количество работающих всего -96
количество инженерно-технических работников всего – 10, в т.ч. линейных ИТР - 4
количество работающих основных профессий – 82, в т.ч.:
монтажников технологического оборудования и трубопроводов – 60
монтажников стальных и железобетонных конструкций – 11
электросварщиков 4-6 разрядов – 18
количество основных строительно-монтажных механизмов – 9 шт.,
прочего автотранспорта – 9 единиц
перечень основного сварочного оборудования – 19 единиц
площадь цеха на производственной базе – 360 м2
Разрешенные виды строительного объекта:
Разрешенные к выполнению допуском СРО (см. прил.) Основные виды деятельности
|
|
45.21 |
Производство общестроительных работ |
Дополнительные виды деятельности |
|
20.3 |
Производство деревянных строительных конструкций, включая сборные деревянные строения, и столярных изделий |
28.11 |
Производство строительных металлических конструкций |
29.12.9 |
Предоставление услуг по монтажу, ремонту и техническому обслуживанию насосов и компрессоров |
45.11 |
Разборка и снос зданий; производство земляных работ |
45.22 |
Устройство покрытий зданий и сооружений |
45.23 |
Строительство дорог, аэродромов и спортивных сооружений |
45.24 |
Строительство водных сооружений |
45.3 |
Монтаж инженерного оборудования зданий и сооружений |
45.31 |
Производство электромонтажных работ |
45.32 |
Производство изоляционных работ |
45.33 |
Производство санитарно-технических работ |
45.34 |
Монтаж прочего инженерного оборудования |
45.41 |
Производство штукатурных работ |
45.42 |
Производство столярных и плотничных работ |
45.43 |
Устройство покрытий полов и облицовка стен |
45.44 |
Производство малярных и стекольных работ |
45.45 |
Производство прочих отделочных и завершающих работ |
51.53 |
Оптовая торговля лесоматериалами, строительными материалами и санитарно-техническим оборудованием |
74.20.1 |
Деятельность в области архитектуры, инженерно-техническое проектирование в промышленности и строительстве |
Компания работает в следующих отраслях промышленности (в соответствии с классификатором ОКОНХ):
Строительство
Общестроительные и специализированные организации, осуществляющие строительные, монтажные и другие работы подрядным и хозяйственным способом
Организации, выполняющие работы подрядным способом:
Общестроительные организации
Ремонт фасада жилого дома по адресу Индустриальная д.11.
- площадь: 5788.05 м2;
- объем: 26185.75 м3;
- этажность:5 этажей;
- количество квартир: 80 шт.;
- жилая площадь: 2887.46 м2;
- полезная площадь: 4907.57 м2;
- стоимость: 11550000
- разработчик проекта
- генеральный подрядчик: ООО «Донресурс»
Основная часть
Местом прохождения моей первой производственной практики была реконструкция фасада жилого 5 этажного дома, расположенного в микрорайоне В-16 по ул. Индустриальная, 11 в г. Волгодонске.
Участок реконструкции фасада расположен в районе сложившейся застройки г. Волгодонска.
Основные сведения об инженерно-геологических условиях строительной площадки, о геологическом разрезе и уровне грунтовых вод по материалам инженерно-геологических изысканий участка строительства
Рельеф территории участка спокойный.
Естественным основанием для плитного фундамента служит слой ИГЭ-2, -суглинок желто-бурый, твердый, легкий пылеватый, просадочный, незасоленный, со следующими характеристиками: - плотность сухой части pd = 1,59 г/см3;
- модуль деформации Е = 3,5 Мпа;
- сцепление – С =16 кПа;
- угол внутреннего трения ф = 16о
Климатический район строительства – IIIВ и относится к 3-й влажностно-сухой зоне:
Преобладающее направление ветра – восточное.
Расчетная зимняя температура наружного воздуха – минус 23ºС.
Расчетная снеговая нагрузка для II снегового района – 120 кг/м2.
Нормативное значение ветрового давления – 38 кг/м2;
Нормативная глубина промерзания грунта – 1,0 м.
По сейсмической активности участок строительства считается безопасным. Подъезд к строительной площадке возможен с ул. Индустриальной, по существующей дороге с асфальтобетонным покрытием. Возможен проезд грузового транспорта, дорожной и строительной техники на пневмоколесном ходу. Нет необходимости в устройстве дополнительных дорог и проездов.
Сведения об организации и подготовке строительного участка:

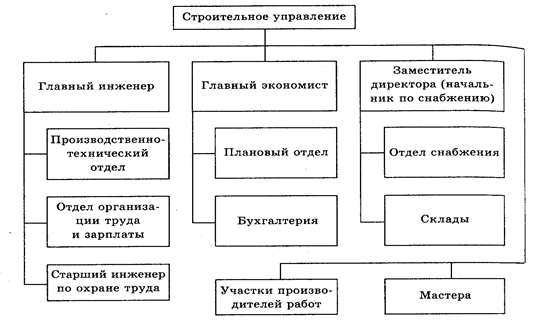

- схема управления участком строительного объекта
- данные о техническом уровне оснащенности работ:
Основным видом работ при ремонте фасадов является их очистка, которая выполняется при помощи пескоструйных аппаратов емкостью 170 и 250 л и компрессоров. Песок, используемый для этой операции, предварительно высушивается и процеживается последовательно печи для сушки песка и на механических ситах с величиной отверстий 2X2 мм. При пескоструйной очистке фасадов воздух от компрессора подается в пескоструйный аппарат, где смешивается с сухим песком. Песок увлекается воздухом и по шлангу через сопло подается на обрабатываемую поверхность.
Рис. 9.14. Пескоструйный аппарат
Для гидропескоструйной очистки фасадов, облицованных камнем мягких пород, в систему дополнительно вводится шланг подачи воды и вентиль регулировки подачи воды в сопло. Промывка фасадов зданий производится водой и паром с применением моющих составов специальными установками при помощи сопл.
Пескоструйный аппарат (рис. 9.14) представляет собой резервуар вместимостью 250 л со штуцерами для присоединения шланга подачи воздуха в трубу и шланга отвода песковоздушной смеси. Песок в аппарат загружают через конус загрузочной воронки. Количество подачи песка ограничивают регулятором подачи песка. Подача воздуха регулируется краном, а песковоздушной смеси клапаном. Для очистки аппарата используют люк. Штукатурные работы при ремонте фасадов состоят из отделения отставшей штукатурки, насечки поверхности, приготовления, транспортирования, нанесения и затирки штукатурного раствора. Штукатурные работы проводят механизированным способом. При больших объемах штукатурных работ с использованием готового товарного раствора применяют установки для приема и транспортирования растворов и штукатурные агрегаты.
Лепные детали изготовляют на базах централизованно. Состав лепных работ на ремонтно-строительном участке состоит из доставки лепных деталей, их крепления при установке на место.
При выполнении облицовочных работ используют ручные электрические и пневматические машины, заточные станки и станки для резки плиток.
Ремонтно-фасадные работы выполняются на высоте с подмостей, лесов, люлек, вышек и автоподъемников.
Наряду со строительными металлическими лесами при производстве ремонтно-фасадных работ применяют люльки с механическим и ручным приводом. При использовании люлек с ручным приводом до 50% рабочего времени уходит на их подъем, в связи с чем они применяются только для небольших объемов работ. Механические люльки находят все большее применение. Их использование позволяет транспортировать на фасады к месту работы рабочих, оборудование, ручные машины, инструмент и строительные материалы.
В зависимости от места установки грузовой лебедки люльки классифицируются на самоподъемные, с наземным приводом и приводом, устанавливаемым на крышах ремонтируемых зданий. Люльки первого типа отличаются меньшей металлоемкостью и большей энергоемкостью. Высота обслуживаемых с их помощью зданий ограничивается размерами канатного барабана, который размещается в корзине люльки. Наземный привод люлек размещается, как правило, в подвижной тележке, на которую для переезда с одного объекта на другой опускается корзина.
По количеству рабочих мест люльки делятся на одно- и двухместные. Одноместные люльки применяют для навески водосточных труб, желобов, карнизов, а также для ремонтно-строительных работ небольших объемов.

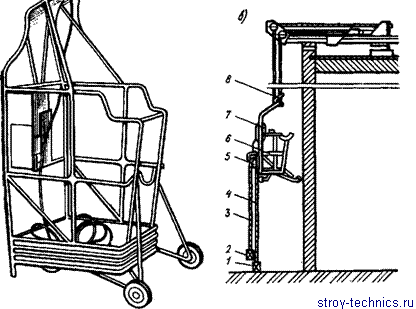

Рис. 9.15. Самоподъемная одноместная люлька: а — общий вид; 6 — схема подвески
Самоподъемная одноместная люлька (рис. 9.15) предназначена для подъема рабочего со строительными материалами, ручными машинами и инструментом при выполнении работ небольшого объема на фасадах зданий. Корзина люльки сварена из металлических труб. На ней установлена лебедка, которая производит подъем и опускание корзины. В люльку входят ограничитель высоты подъема, пульт управления, грузовой и предохранительный канаты с грузами. Лебедка снабжена также ручным приводом на случай внезапного отключения электроэнергии. Для обеспечения безопасности выполнения работы на люльке установлен ловитель центробежного типа.
Для выполнения небольших объемов ремонтно-фасадных работ используются подъемники и вышки: телескопические, шарнирно- рычажные, рычажные и мачтово-рычажные. Наибольшее применение для ремонтно-фасадных работ получили шарнирно-рычаж- ные вышки и подъемники, позволяющие обходить балконы, эркеры и другие выступающие части зданий, подвески трамвайных и троллейбусных линий, а также зеленые насаждения. Недостатками их являются высокая первоначальная стоимость и значительная стоимость эксплуатации.
Рис. 9.16. Телескопическая вышка
Рис. 9.17. Шарнирно-рычажный подъемник автошасси на автошасси
Телескопическая вышка (рис. 9.16) состоит из многосекционной мачты, люльки и выносных опор. Вышка установлена на шасси автомобиля. Вышка имеет лебедку с включением через раздаточную коробку к коробке отбора мощности. Имеется также гидросистема, позволяющая произвести подъем мачты гидроцилиндрами. Выдвижение мачты выполняют лебедкой при помощи канатной системы. Для предохранения от падения при обрыве секции мачты имеют уплотнения, обеспечивающие медленное опускание люльки. Движение люльки в крайних точках ограчини- вается концевыми выключателями. Устойчивость вышки в крайнем положении обеспечивается выносными опорами.
Шарнирно-рычажный подъемник (рис. 9.17) установлен на шасси автомобиля, имеющего выносные опоры. Он имеет поворотную раму, опорно-поворотное устройство, механизм поворота, рычажно-шарнирную мачту и люльку. Для транспортирования мачта укладывается на стойки. Устойчивость подъемника обеспечивает противовес. Перемещение нижнего и верхнего колен осуществляют гидроцилиндры. Выносные опоры управляются гидроцилиндрами, связанными с рычажной системой их установки.
Применение строительных металлических лесов,, подмостей, люлек, вышек, и подъемников имеет отличительные особенности. При использовании лесов обеспечивается широкий фронт работ. Стоимость эксплуатации лесов невелика, но затраты на монтаж, демонтаж и перевозку значительны. Материалы, оборудование, ручные машины и инструмент при этом транспортируются вручную или при помощи специальных подъемников и кранов. Рабочие передвигаются вдоль и по высоте фасадов по лестницам и переходам. Преимуществом вышек и люлек является возможность транспортирования людей, материалов и оборудования к месту работы, что повышает производительность работ.
- документация по организации строительства и производству работ
ПРОЕКТ ПРОИЗВОДСТВА РАБОТ
ППР НА КАПИТАЛЬНЫЙ РЕМОНТ ДЕФЕКТНЫХ УЧАСТКОВ ФАСАДОВ ЗДАНИЯ
1. Общая часть
Данный проект производства работ разработан на капитальный ремонт дефектных участков фасадов здания.
1.1 Основными задачами разработки ппр являются:
- Организация подготовительных работ;
- Определение мест складирования;
- Определение технологической последовательности, способов и методов ведения работ;
- Обеспечение безопасности труда;
1.2 Согласно СНиП 12-04-2002 "Безопасность труда в строительства. Часть 2. Строительное производство" п.п.3.3., до начала работ генподрядная организация должна выполнить подготовительные работы по организации стройплощадки, необходимые для обеспечения безопасности строительства, включая:
- устройство ограждения территории участка производства ремонтных работ
- расчистку территории, планировку территории, водоотвод, подготовка поверхности под установку лесов;
- для обеспечения рабочих административно-бытовыми условиями предусмотреть выделение помещений на территории здания, где производятся ремонтные работы;
- устройство мест складирования материалов и конструкций.
Окончание подготовительных работ должно быть принято по акту о выполнении мероприятий по безопасности труда, оформленному согласно СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования".
1.3 Основные нормативы и указания, используемые при разработке
- СНиП 12-03-2001 "Безопасность труда в строительстве", ч.1.;
- СНиП 12-04-2002 "Безопасность труда в строительстве", ч.2.;
- ППБ-01-03 "Правила пожарной безопасности в Российской Федерации";
- Постановление правительства РФ от 16 февраля 2008 г. N 87 "О составе разделов проектной документации и требованиях к их содержанию";
- Постановление правительства г.Москвы N 857-ПП от 7 декабря 2004 года "Правила подготовки и производства земляных работ, обустройства и содержания строительных площадок в г.Москве".;
- ГОСТ 24258-88. "Средства подмащивания. Общие технические условия";
- CНиП 5.02.02-86 "Нормы потребности в строительном инструменте";
- ПОТ РМ 012-2000 "Межотраслевые правила по охране труда при работе на высоте".
- СП 48.13330.2011 "Актуализированная редакция СНиП 12-01-2004 "Организация строительного производства"".
1.4 Общие данные и решения по производству работ:
Ремонтные работы производятся вручную при помощи строительных лесов ЛРП 2000-100 (возможна замена на аналогичные по характеристикам).
Существующее положение
Существующее здание жилое 23-х этажное с максимальными размерами в плане 24,3х28,2 м с цокольным и техническим этажом.
Высота цокольного этажа 3,5 м, типового этажа 2,75 м.
Конструктивное решение здания - монолитный железобетонный связевой каркас.
По результатам анализа проектно-конструкторской документации основными несущими и ограждающими конструкциями являются:
- фундаменты - монолитная железобетонная плита толщиной 1200 мм;
- несущие стены - выполнены из монолитного железобетона В25 толщиной 200 мм;
- перекрытия - монолитные железобетонные толщиной 200 мм;
- наружные стены - 3-х слойные конструкции с применением эффективного утеплителя.
3-х слойные самонесущие ограждающие конструкции, опирание поэтажное на плиты перекрытий.
3-х слойные конструкции несущих стен с поэтажным опиранием облицовочного слоя на металлические пояса. Пояса выполнены из уголков L100х8 на относе от ж/б стены (на толщину утеплителя 150 мм) и закреплены к закладным деталям монолитных стен.
Облицовка цоколя выполнена керамической плиткой на высоту 600 мм.
На высоту 3-х этажей (до отметки +9,340) выполнена штукатурка с рустами.
1) Состав 3-х слойной конструкции наружных самонесущих стен (тип 2):
Общая толщина стены 470 мм, в том числе:
- внутренний слой - кладка из ячеистобетонных блоков толщиной 200 мм
- утеплитель из минераловатных плит, толщиной 150 мм;
- наружный слой кладки, толщиной 120 мм, из пустотелого облицовочного керамического кирпича на цементно-песчаном растворе.
Опирание - самонесущих стен - поэтажное, на выпуски перекрытий, осуществляется в соответствии с проектом. Глубина опирания кирпича составляет 90 мм. В соответствии с принятым конструктивным решением торцы плит перекрытия облицованы плиткой из пиленого кирпича (толщиной 20 мм).
2) Состав 3-х слойной конструкции наружных несущих стен (тип 1):
На участках несущих стен здания в осях Е/1-2, Е/10-11, А/8-9, М/3-4, К1-2, К/9-10 и колонны А/3, М/9 представлены в виде следующей 3-х слойной конструкции:
Общая толщина стены 570 мм, в том числе:
- монолитная ж/б стена толщиной 300 мм;
- утеплитель
Roskwool =42
кг/м
,
150
мм;
- керамический пустотелый кирпич толщиной 120 мм.
Крепление облицовки в данном типе конструкции осуществляется на металлические пояса в уровне перекрытий, выполненные из L100х8. Крепление поясов осуществлено к вертикально установленным швеллерам N 14, которые закреплены к закладным деталям монолитных ж/б стен.
На участках под опорным выпуском плиты перекрытия, а также под металлическими поясами на несущих стенах в конструкциях наружных стен предусмотрены деформационные швы:
- в самонесущих стенах с поэтажным опиранием шов запроектирован под плитами перекрытий на всю толщину стены и составляет 15 мм;
- в несущих стенах с опиранием облицовочного слоя на металлические пояса шов запроектирован под металлическим уголком на толщину облицовки и составляет 20 мм.
