Пояснительная записка к курсовой работе по курсу

«Детали машин»

Выполнил: Манин Е. Ф.

Группа 3302

Проверил: Жильников Е. П.

Самара 2009

Задание

Редуктор двухступенчатый, общего назначения.

d_вдв=28 мм

P_дв=5,5 кВт

nвх=2880 об/мин

nвых=200 об/мин

Pвых=4 кВт

t_h=52560 часов

Режим нагружения №1.

РЕФЕРАТ

Курсовая работа 18 с., 2 таблицы, 1 рисунок, 3 источника.

РЕДУКТОР, ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, КОНТАКТНЫЕ НАПРЯЖЕНИЯ, ДОПУСКАЕМЫЕ НАПРЯЖЕНИЯ, МОДУЛЬ ЗАЦЕПЛЕНИЯ, КРУТЯЩИЙ МОМЕНТ, ПОДШИПНИК.

В данной курсовой работе требовалось осуществить расчет цилиндрических тихоходной и быстроходной ступеней редуктора. Определить диаметры валов, подобрать подшипники. Построить компоновочный чертеж редуктора. Расчет производился вручную и с помощью компьютерной программы.

Содержание

Введение…………………………………………………………………………………......5

1. Кинематический и энергетический расчет…………………………………………….6

2. Расчет тихоходной цилиндрической передачи…….…………...……………………..7

3. Определение диаметров валов………..………...……………………………………..13

4. Подбор подшипников…………………………...……………………………………...14

Заключение …………………………………………………………………………..……...15

Список использованной литературы ……………………………………………..……….16

Приложения ……………………………………………………………………….………..17

ВВЕДЕНИЕ

В данной курсовой работе требуется осуществить кинематический и энергетический расчет двухступенчатого редуктора, расчет цилиндрических тихоходной и быстроходной ступеней; определить диаметры валов, подобрать подшипники. Построить компоновочный чертеж редуктора.

1 Кинематический и энергетический расчет

Согласно заданию, nвх=2880 об/мин, nвых=200 об/мин; Рвых=4 кВт.

Расчет передаточных отношений

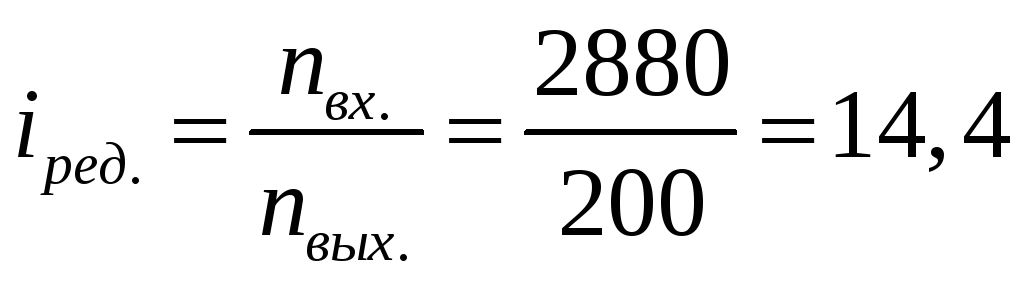

Передаточное отношение редуктора:

Расчет крутящих моментов, мощности на валах

;

;

.

2 Расчет тихоходной цилиндрической передачи

Определение допускаемых контактных напряжений

Материал: сталь 45; твердость: HB=200..240, HRC=22, HV=220.

KHE=1.0 (табл.4)

KHE – коэффициент эквивалентности при расчете по контактным напряжениям.

[σH]= (σH lim b·KHL)/SH;

SH=1,1 – коэффициент запаса по контактным напряжениям.

KHL - коэффициент долговечности при расчете по контактным напряжениям.

1/6

KHL=(NHO/NHE)

NHO- базовое число циклов перемены контактных напряжений.

NHE- эквивалентное число циклов перемены контактных напряжений.

NHE=60·n·c· tH· KHE

с=1 - число нагружений за один оборот.

NHE1=60·607,6·52560·1=1916127360

NHE2=60·199,87·52560·1=630310032

12∙10⁷≥N_HO>10⁷,→ N_HO=12∙10⁷

KHL1=0,63<1,→ KHL1=1

KHL2=0,76<1,→ KHL2=1

[σH]1=[σH]2=[σH]=510/1,1=463,64 МПа

Определение допускаемых изгибных напряжений

[σF]= (σF lim b·KFL· KFC)/SF

SF=1,6 – коэффициент запаса по контактным напряжениям.

KFL - коэффициент долговечности при расчете по изгибным напряжениям.

KFC – коэффициент, учитывающий двухстороннее нагружение зуба.

KFC=1

KFE=1,0 (табл.4)

KFE – коэффициент эквивалентности при расчете по изгибным напряжениям.

NFE=60·n·c· tH· KFE

NFE1=60·607,6·52560=1916127360

NFE2=60·199,87·52560=630310032

6

NFO=4·10

NFO- базовое число циклов перемены изгибных напряжений.

NFE- эквивалентное число циклов перемены изгибных напряжений.

1/6

KFL=(NFO/NFE)

KFL1=0,357<1,→ KFL1=1

KFL2=0,43<1,→ KFL2=1

[σF]1=[σF]2=[σF]=400·1·1/1.6=247.5 МПа
