2. Выполнение трехмерных изображений
2.1 Трехмерное изображение детали «Втулка».
Создадим твердотельную модель детали "Втулка" на основе построенного двумерного компьютерного чертежа способом вращения исходного замкнутого контура
Переименуем файл чертежа - Седов В 08 КС-3 Втулка 2М с помощью команды –Файл- Сохранить как – Седов В 08 КС-3 Втулка 3М
Редактирование чертежа: Стираем часть изображения с помощью команды (Редакт →Стереть):
: Выберите объекты: →указываем на экране все размерные блоки, линии контура верхней половины детали, штриховку.→
.
Подготовка к созданию исходного контура:
Обрезаем линии контура разреза детали
с помощью команды (Обрезать);
Выбираем режущие кромки по которым
надо обрезать→ указываем
на экране точки гориз. Линий, выбираем
отрезки которые надо обрезать → указываем
на экране точки вертик. линий.
Преобразование сформированного контура в замкнутую полилинию (Редакт) → Объекты) → (Полилиния)
:
Ред. Полилинии
- Выбрать полилинию или [Несколько]
(н):
Выбрать объект→указываем все
линии составляющие контур;→КС:(Выбранный объект
не полилиния)→(Сделать
его полилинией?) < (Да)>
;
Включите
опцию
[…/Добавить
(объеденить)/..
] (o)
;
→Enter
<0.0>
;
Перейдем на слой "Контур"→ Формат –(Слои)→Указать Контур→ (Текущий)→, задать в нем вес линий (Обычный)→ОК.
Построение тела вращения на основе полученного замкнутого контура с помощью команды (вращение) → (Рисование) → (Тела) → ( Вращать);
: (Текущая плотность каркаса): ISOLINES=4
:Выберите объекты: указать любую точку заданного контура
: [ …] (Начальная точка оси вращения или […]): → (Конточка)→ указать точкуТ33, рис. 1.24;
(Укажите конечную точку оси): → (Конточка)→ указать точку на осевой линии (Укажите угол вращения) <360
Задание точки зрения для наглядного представления модели на экране с помощью команды → (Вид) → (ЗМ виды) → (Точка зрения):(Текущее направление взгляда ) VIEWDIR=0.0000,0.0000,1.0000;
(Задайте
точку зрения или [Повернуть] <компас
и тройка осей>):-1,-1,1
Визуализация модели с помощью команды → (Вид) → (Скрыть)
Выбираем новое положение начала координат (ПСК), удобное для дальнейших построений. Задаем новую ПСК с помощью команды → (Новая ПСК)→ (Начало):
(Укажите новую начальную точку координат) <0,0,0>:→ (Конточка) → укажите левый конец оси вращения.
Выполняем разрез детали на две части вертикальной плоскостью, проходящей через ось вращения поверхностей детали с помощью команды → (Рисование) → (Тела) → (Разрез);
: Выберите объекты: указать любую точку каркаса;
:
Выберите объекты:
: (Первая точка на режущей плоскости [Объект/Zось/Вид/XY/YZ/ZX/3точки])→
:
<3точки>: ZX
:
Точка на
плоскости ZX
<0,0,0>
:
Укажите точку
с нужной стороны от плоскости или
[сохранить
Обе стороны])
: (О)
Выполняем разрез правой половины детали горизонтальной плоскостью, проходящей через ось вращения: Вызвать команду → (Разрез)
: Выберите объекты: указать любую точку каркаса правой половины детали.
:
Выберите объекты:
:
Первая точка на режущей плоскости
[Объект/Zось/Вид/XY/YZ/ZX/3точки]
КС: <3точки>: XY;
:
Точка на плоскости XY
<0,0,0>
: Укажите точку с нужной стороны от плоскости [сохранить Обе стороны]: указать любую точку каркаса в нижней части правой половины разрезаемой части детали
Выполняем объединение образовавшихся частей модели в единое тело с помощью команды→ (Редакт) → (Редактирование тел)→ (Объединение):
:
Выберите
объекты:
указать
обе части модели в любой последовательности;:
Выберите объекты:
Выполняем визуализацию модели
Выполнение
штриховки
внутри контура горизонтального разреза
с помощью команды→ (Рисование)
→ (Штриховка);
В диалоговом окне задать: Образец:
ANSI 31, Угол: 90; Масштаб: 1→Нажать
кнопку
(Указать точку) →
указать на
экране точку внутри контура горизонтального
разреза. →.
Выполнение штриховки внутри контура вертикального разреза. Совмещаем плоскость XY новой ПСК с помощью команды → (Сервис) → (Новая ПСК)→ X
: (Текущая ПСК: *БЕЗ ИМЕНИ*);
:
Задайте опцию
[…] <Мир>:_X
КС:
(Укажите угол
поворота вокруг оси
X)
<90>:
;
FACETRES
<0.5>: 4→.
Выполнить визуализацию модели.
DISPSILH
<0>: 1
;
Полученный результат можно увидеть после выполнения визуализации
В результате получаем деталь, изображённую на рис. 2.1 «Втулка»
Трехмерное изображение детали «Гайка».
Создадим твердотельную модель детали "Гайка" двумерного компьютерного чертежа посредством булевых операций с телами (сложение, вычитание, объединение).
Переименуем файл чертежа - Седов В 08-КС-3 -Гайка 2М с помощью команды – (Файл- Сохранить как) – Седов В 08-КС-3 -Гайка 3М.
Отредактируем чертеж: - выделим и сотрем все объекты.
Представим на экране весь формат, заданный лимитами рисования: (Вид)→ (зуммирование)→ (Всё);
Создание
видовых экранов для контроля процесса
построения детали:
(Вид)→
(Видовые экраны)→ ( 3 Видовых экрана)→
(Введите опцию конфигурации) (Справа)>;
Установление точек зрения в видовых экранах: Для выполнения этого действия необходимо предварительно сделать экран активным - навести на него курсор→ЛЩ;
В
левом верхнем - вид спереди: (Вид)
→ (ЗМ виды)
→ (Точка
зрения)
(Задайте
точку зрения или
[Повернуть]
<компас и
тройка осей>):0,-1,0;
В нижнем левом экране вид сверху -0,0,1
;
В правом экране –изометрия: -1,-1, 1.В
каждом экране установите полный вид
области рисования
Перенос
начала координат в центр области
рисования: →Активизируйте правое окно→
(Сервис)→
(Перенести ПСК):
(Укажите
новое начало координат)[…]<0,0,0>:
150,150,0;
Установим
это начало координат во всех видовых
экранахTools(Сервис)
→ (Новая ПСК)
→ (Применить)→
(Щелкните экран для применения текущей
ПСК или)
(Все) --a;
Построение
оси детали: Вызываем команду «Отрезок»→
Первая точка
→КС:
0, 0, 0;Вторая точка
: →КС:
0, 0, 37
;
Построение шестигранной призмы:
Строим шестиугольник– центр в новом начале координат (0,0,0), радиус описанной окружности 35.
Поворачиваем шестиугольник на 900
Строим призму способом выдавливания: → (Рисование) → (Тела) → ( Выдавить)
укажите шестиугольник;
(Задайте
высоту выдавливания или)
(Путь):
35;
(Задайте
угол сужения при выдавливании)
<0>
.
Построение конуса для обрезки фаски под углом 300 на шестиграннике (Рисование) → (Тела) → ( Конус);
(Укажите
центр основания конуса)
[…] <0,0,0>;
(Укажите
радиус…)
90.5;
Выполнение
команды «Пересечение тел» для снятия
фаски: → (Редакт.)
→ (Редактирование
тел)→ (Пересечение):
укажите конус и шестигранник
;
Построение цилиндра для вырезания отверстия внутри шестигранника: → (Рисование) → (Тела) → ( Цилиндр);
(Укажите
центр основания…)
[…] <0,0,0>;
(Укажите
радиус…):
42;
(Укажите высоту конуса или) […]:37
Выполнение команды «Вычитание тел» для получения отверстия:
(Редакт.)
→ (Редактирование
тел)→ (Вычитание)::
укажите
шестигранник
Построение параллелепипеда для выполнения 1/4 выреза: Переходим на нижний левый экран → (Рисование) → (Тела) → ( Ящик);
(Укажите
угол ящика или) <0,0,0>:;
(Укажите
угол ящика или) […]:→Растяните
прямоугольник
на экране вниз и вправо так, чтобы он
вышел за габариты шестиугольника и ЛЩ
; (Укажите
высоту): 37
;
Вычитаем параллелепипеда из призмы:
Поворот призмы с вырезом для наглядного представления выреза:
Перейдите на правый экран. → (Редакт.)→ (3М Операция)→ (3М вращение):
(Выберите объект): укажите любую линию призмы;
(Укажите
первую точку оси или определите ось):
y
(Задайте
точку на оси Y)
<0,0,0>:;
→ (Задайте
угол вращения)
[…]: - 90
.
1.2.2.16.
Снятие фасок во внутреннем отверстии:
→ (Редакт.)→
(фаска):
(Выберите
перв. отрезок или
): Укажите
линию, принадлежащую цилиндру <OK>:;
(Укажите
длину фаски на базовой поверхности)
4.2;
(Укажите
длину фаски на другой поверхности)
<4.2000>:
(Выберите
ребро или)
[…]:укажите
окружности с одной и другой стороны
цилиндра
;
Заштрихуем плоскости разреза Вначале горизонтальную плоскость, а затем, повернув ПСК так, что координатная плоскость XoY совместилась c вертикальной плоскостью, заштрихуем ее.
Проведем условные линии резьбы на разрезе: →Вызвать команду (Редакт.)→ ( Подобие);
(Величина
смещения или)
[…]
<…> <0.0>:44.2
Выберите объект для создания подобных или <выход>:→ укажите на экране на ось Укажите точку, определяющую сторону смещения: →укажите на экране точку в окрестности вертикальной плоскости.
Повторим эти действие на горизонтальной плоскости, совместив предварительно поворотом вокруг оси oX плоскость XoY с горизонтальной плоскостью.
Передвиньте концы линий резьбы , выступающие за линии фаски . Это можно сделать только на левых верхнем и нижнем экранах.

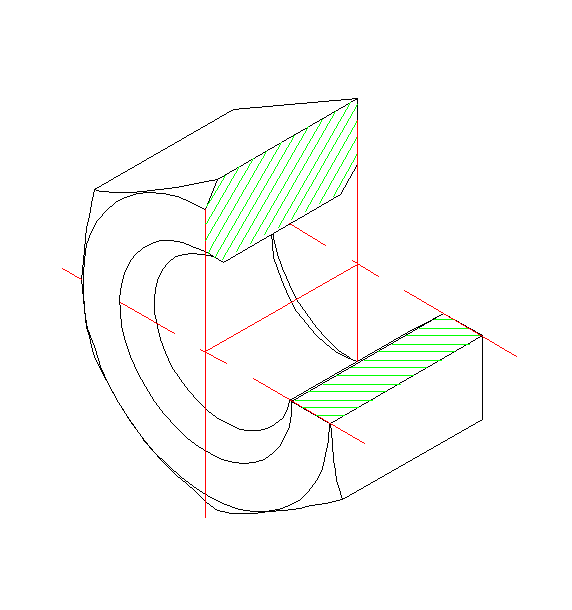

Уберем каркас, выполним визуализацию В результате рис. 2.2 «Гайка»
Трехмерное изображение детали «Штуцер»
Переименуем файл чертежа - Седов В 08-КС-3 -Штуцер 2М с помощью команды – (Файл- Сохранить как) – Седов В 08-КС-3 -Штуцер 3М.
Отредактируем чертеж: - выделим и сотрем все объекты.
Представим на экране весь формат, заданный лимитами рисования: (Вид)→ (зуммирование)→ (Всё);
Создание
видовых экранов для контроля процесса
построения детали:
(Вид)→
(Видовые экраны)→ ( 3 Видовых экрана)→
(Введите опцию конфигурации) (Справа)>;
Установление точек зрения в видовых экранах: Для выполнения этого действия необходимо предварительно сделать экран активным - навести на него курсор→ЛЩ;
В
левом верхнем - вид спереди: (Вид)
→ (ЗМ виды)
→ (Точка
зрения)
(Задайте
точку зрения или
[Повернуть]
<компас и
тройка осей>):0,-1,0;
В нижнем левом экране вид сверху -0,0,1
;
В правом экране –изометрия: -1,-1, 1.В
каждом экране установите полный вид
области рисования
Перенос
начала координат в центр области
рисования: →Активизируйте правое окно→
(Сервис)→
(Перенести ПСК):
(Укажите
новое начало координат)[…]<0,0,0>:
150,150,0;
Установим
это начало координат во всех видовых
экранахTools(Сервис)
→ (Новая ПСК)
→ (Применить)→
(Щелкните экран для применения текущей
ПСК или)
(Все) --a;
Построение
оси детали: Вызываем команду «Отрезок»→
Первая точка
→КС:
0, 0, 0;Вторая точка
: →КС:
0, 0, 120
;
Построение шестигранной призмы:
Строим шестиугольник– центр в новом начале координат (0,0,0), радиус описанной окружности 25.
Поворачиваем шестиугольник на 900
Строим призму способом выдавливания: → (Рисование) → (Тела) → ( Выдавить)
укажите шестиугольник;
(Задайте
высоту выдавливания или)
(Путь):
28;
(Задайте
угол сужения при выдавливании)
<0>
.
Построение конуса для обрезки фаски под углом 300 на шестиграннике (Рисование) → (Тела) → ( Конус);
(Укажите
центр основания конуса)
[…] <0,0,0>;
(Укажите
радиус…)
64.6;
(Укажите
высоту конуса или)
(Вершина)42
;
Выполнение
команды «Пересечение тел» для снятия
фаски: → (Редакт.)
→ (Редактирование
тел)→ (Пересечение):
укажите конус и шестигранник
;
Пристроим цилиндр выше шестигранника: → (Рисование) → (Тела) → ( Цилиндр);
(Укажите
центр основания…)
[…] <0,0,0>;
(Укажите
радиус…)[Diameter]:
36;
(Укажите высоту конуса или) […]:68
Так же внизу: диаметр – 30, высота «-42»
И внутренние цилиндры :диаметр 18, высота 68, тот же с высотой «-42», а затем вычтем из всех(!) фигур. Перенесем ПСК, в центр верхнего цилиндра. Построим один внутренний цилиндр-с диаметром 22, высотой «-25». Вычтем его из общей фигуры.
Фаски.
Снятие фасок с наружных граней: →
(Редакт.)→ (фаска):
(Выберите
перв. отрезок или
): Укажите
линию, принадлежащую цилиндру <OK>:;
(Укажите
длину фаски на базовой поверхности)
5;
(Укажите
длину фаски на другой поверхности)
<5.000>:
(Выберите
ребро или)
[…]:укажите
окружности с одной и другой стороны
цилиндра
;
Тоже и сдругой стороны
Построение параллелепипеда для выполнения 1/4 выреза: Переходим на нижний левый экран → (Рисование) → (Тела) → ( Ящик);
(Укажите
угол ящика или) <0,0,0>:;
(Укажите
угол ящика или) […]:→Растяните
прямоугольник
на экране вниз и вправо так, чтобы он
вышел за габариты шестиугольника и ЛЩ
; (Укажите
высоту): -120
;
Вычитаем параллелепипеда из фигуры:
Поворот призмы с вырезом для наглядного представления выреза:
Перейдите на правый экран. → (Редакт.)→ (3М Операция)→ (3М вращение):
(Выберите объект): укажите любую линию;
(Укажите
первую точку оси или определите ось):
y
(Задайте
точку на оси Y)
<0,0,0>:;
→ (Задайте
угол вращения)
[…]: - 90
.
Заштрихуем плоскости разреза. Вначале горизонтальную плоскость, а затем, повернув ПСК так, что координатная плоскость XoY совместилась c вертикальной плоскостью, заштрихуем ее.
Проведем условные линии резьбы на разрезе: →Вызвать команду (Редакт.)→ ( Подобие);
(Величина
смещения или)
[…]
<…> <0.0>:2
Выберите объект для создания подобных или <выход>:→ укажите на экране на ось Укажите точку, определяющую сторону смещения: →укажите на экране точку в окрестности вертикальной плоскости.
