Министерство образования Российской Федерации
Казанский Государственный технический Университет
Им.А.Н.Туполева.
Л.А.Трофимов
Расчет
Полосовых фильтров
Учебное пособие для курсового и дипломного проектирования.
Казань 2004.
УДК 621.396
Трофимов Л.А. Расчет полосовых фильтров:
Учебное пособие: Для курсового и дипломного проектирования, Казань: Изд-во Казань. Гос. ТЕХН. УН-ТА, 2004 40 с.
Даны методы расчета полосовых LC - фильтров, пьезоэлектрических фильтров и фильтров СВЧ. Методика сопровождается численными примерами.
Предназначено студентам радиотехнических специальностей для использования при курсовом и дипломном проектировании по курсу “Устройства приема и обработки сигналов”.
Табл. Иллл. Библиогр: 6 назв.
Рецензенты: Корнильцев Ю. А., канд. физ-мат. Наук
( Казанский Государственный Университет).
Рекомендовано к изданию Учебно-методическим центром КГТУ им. А.Н.Туполева
ISBN 5-7579-0435-6 Изд. Каз.Гос. Техн.Ун. 2004
Введение.
Полосовые фильтры находят широкое применение в различных радиотехнических устройствах.
В радиопередающих устройствах фильтры применяются для подавления гармоник за пределами разрешенной полосы частот на выходе, а также для выделения нужной гармоники при умножении частоты. В синтезаторах частот полосовые фильтры используются для выделения требующейся комбинационной частоты.
В радиоприемных устройствах фильтры выполняют одну из основных функций - фильтрующую функцию и используются в цепях преселектора в качестве входной цепи и нагрузки усилителя высокой частоты, а в усилителях промежуточной частоты в качестве фильтров сосредоточенной селекции, формирующих характеристику избирательности приемника. Полосовые фильтры используется также как резонансные нагрузки в высокочастотной части радиодиапазона, особенно в диапазоне СВЧ.
Проектирование и расчет радиоприемного устройства в основном состоит из расчета усилительных устройств и избирательных цепей – полосовых фильтров.
В известной литературе [1,2,3,4,5,6] вследствие универсальности ее назначения вопросы проектирования полосовых фильтров изложены в затруднительной форме для выполнения курсовых и дипломных проектов.
В настоящем учебном пособии поставлена задача сузить круг решаемых вопросов и изложить вопросы проектирования наиболее распространенных типов полосовых фильтров в доступной форме, пригодной при выполнении курсовых и дипломных проектов.
Расчет и проектирование специальных фильтров приведен в [7,8].
Глава 1. Полосовые индуктивно-емкостные фильтры сосредоточенной селекции.
1.1. Общие сведения.
Фильтры сосредоточенной селекции (ФСС), состоящие из индуктивностей (L) и емкостей (C) или LC-фильтры применяются в различного рода радиотехнических устройствах в диапазоне частот от десятков килогерц до сотен мегагерц.
По своему назначению LC-фильтры могут выполняться в виде фильтров нижних частот (ФНЧ), верхних частот (ФВЧ), в виде полосовых фильтров (ПФ) и режекторных фильтров. Расчет LC-фильтров основан на теории реактивных четырехполюсников. Рабочее затухание четырехполюсника ap связано с его рабочим коэффициентом передачи H(jω) соотношением [1]
(1.1)
Стоящий под знаком логарифма квадрат модуля рабочего коэффициента передачи частотной характеристики четырехполюсника называется иначе коэффициентом потерь мощности.
Перепишем выражение (1.1) следующим образом:

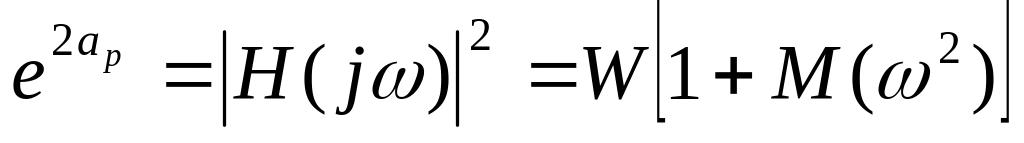

(1.2)
где W-положительный вещественный коэффициент,

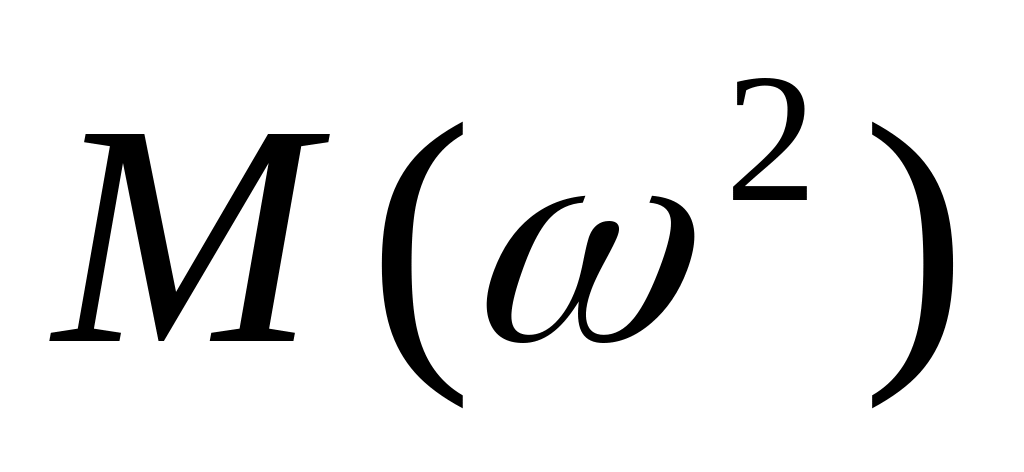

M
(
)-полином
от
,
-частота
В
качестве полинома
может быть взят любой полином, но в
практике расчетов полиномиальных
фильтров преимущественное распространение
получили полиномы Чебышева вида
(1.3)

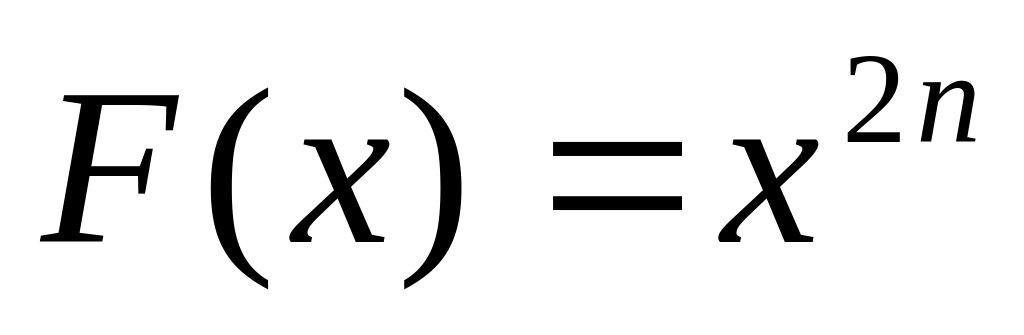

и полиномы Баттерворта вида
(1.4)
Ценным свойством полиномов Чебышева, обусловившим их широкое применение для синтеза фильтров, является то, что частотная характеристика фильтра аппроксимированная полиномом Чебышева дает более высокие величины затухания фильтра в полосе задерживания при одинаковой неравномерности в полосе пропускания, чем использование любых других полиномов.
Выражение(1.2) после подстановки полинома Чебышева преобразуется к виду:
где h-постоянный коэффициент
У
прототипа с такой характеристикой
полоса пропускания будет от
=0
до
=1,
а полоса задерживания - от
=1
до
=
.
Минимальное
затухание прототипа в полосе пропускания
составляет
,

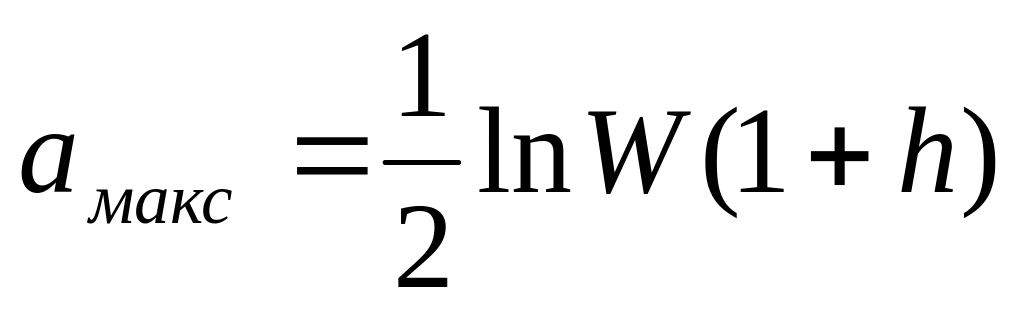

максимальное
.

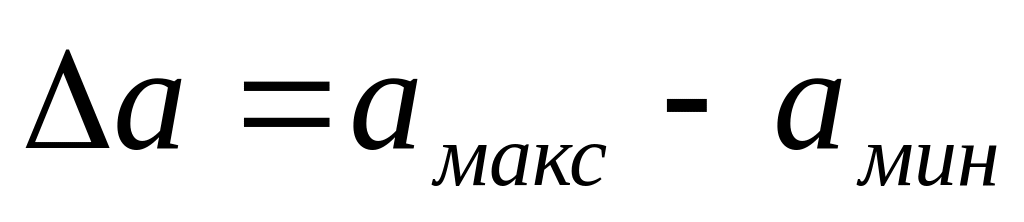

Неравномерность затухания в полосе пропускания
(1.5)
Полиномы Баттерворта F(x) также находят широкое применение для аппроксимации частотных характеристик затухания фильтров. При их использовании получаются фильтры с монотонными частотными характеристиками затухания в полосе пропускания.
Если сравнить полиномы Т(x) и F(x) одинаковой степени, дающие фильтры с одной и той же неравномерностью затухания, то полиномы F(x) дают меньше затухания в полосе задерживания, чем полиномы Т(x). Вместе с тем фазовые и переходные характеристики фильтров получаются лучше при использовании полиномов Баттерворта F(x). Поэтому последние чаще применяются при фильтрации импульсных сигналов.

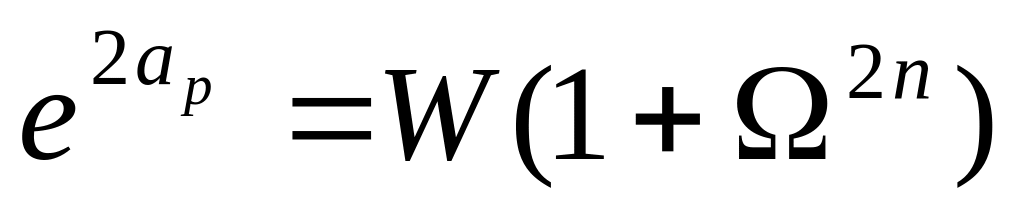

Коэффициент потерь мощности для фильтра Баттерворта:
Минимальное
затухание в полосе
,

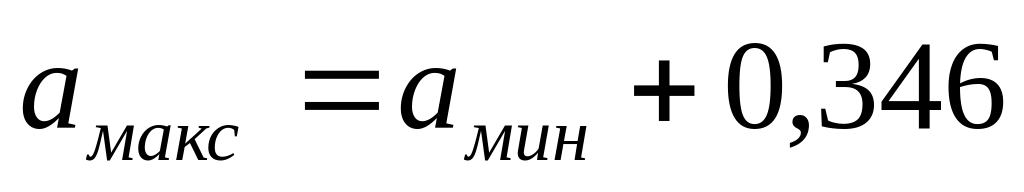

максимальное (на частоте среза
=1)
неп
В выражениях (1.3) и (1.4) величина n характеризует класс (порядок) фильтра от которого зависит количество элементов. На рис.1.1. показаны частотные характеристики полосно-пропускающих фильтров (ППФ), аппроксимированных полиномами Чебышева(1) и Баттерворта(2).
Рис. 1.1
На рис.1.1.обозначено: а – затухание в неперах, f – частота, fo – средняя частота настройки фильтра, f-1 и f1 – частота среза фильтра (крайние частоты полосы пропускания), 2f = (f1 – f-1) – полоса пропускания фильтра, а – неравномерность (пульсации) в полосе пропускания фильтра.
