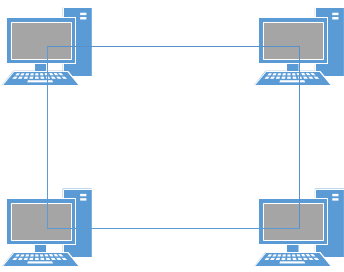

Кольцо.

Рис.

Эта топология представляет собой последовательное соединение компьютеров, когда последний соединён с первым. Сигнал проходит по кольцу от компьютера к компьютеру в одном направлении. Каждый компьютер работает как повторитель, усиливая сигнал и передавая его дальше. Поскольку сигнал проходит через каждый компьютер, сбой одного из них приводит к нарушению работы всей сети. Данную сеть очень легко создавать и настраивать. К основному недостатку сетей топологии кольцо относится то, что повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети.

Кабельные скс.

У словные обозначения:

- Персональный компьютер (рабочая станция, узел, хост)

- Маршрутизатор

-Многофункциональное устройство (принтер, сканер, копир)

- Межэтажное соединение (витая пара вертикального расположения, проходящая через пол/потолок)

- Кабельное соединение внутри одной подсети (витая пара)

- Кабельное соединение с главным маршрутизатором (витая пара)

- Коммутатор

Кабинет информатики 3 этаж.

Основной маршрутизатор DSR-150 обеспечивающий раздачу адресов, а также объединение всех подсетей и соединение с интернетом находится в коммутационном шкафу кабинета информатики на 3 этаже. В этом же шкафу расположен коммутатор DES-1050G на котором построена вся подсеть кабинета информатики. Кабели в этом кабинете будут проходить в специальном коробе. Приблизительное расположение сетевого оборудования и кабелей в кабинете информатики можно увидеть на рис.

Рис.

Учительская 2 этаж.

На 2 втором этаже расположена учительская, в которой организована маленькая подсеть из двух рабочих станций и одного МФУ на основе коммутатора DES-1024A и маршрутизатора DIR-806A соединённого с главным маршрутизатором DSR-150. Расположения сетевого оборудования изображено на рис.

Рис.

Кабинет директора 1 этаж.

На 1 этаже в кабинете директора находится маршрутизаторDIR-806Aобеспечиващийзащищенныйдоступ в интернет с поддержкой Wi-Fi и соединённым с главным маршрутизаторомDSR-150. На рис. показано расположение сетевого оборудования

Рис.

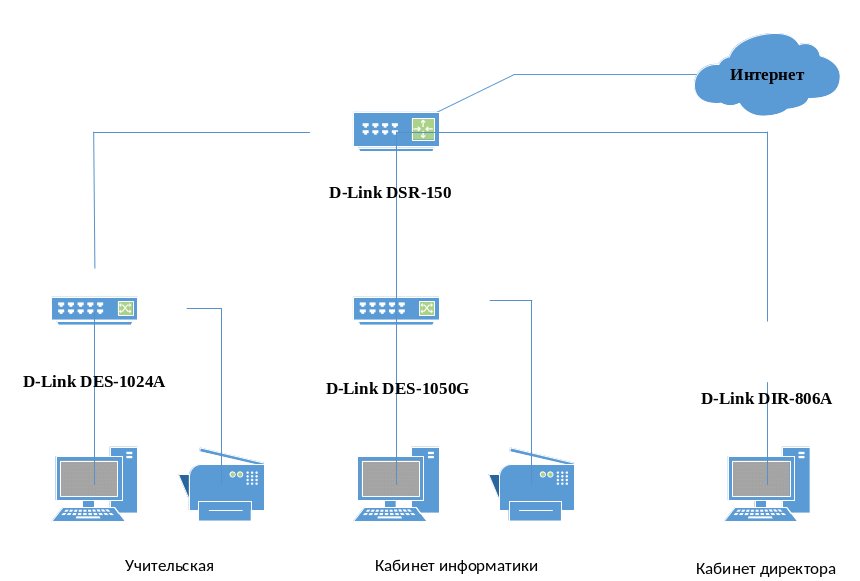

Общая схема подключения сетевого оборудования.

Рис.

Проектирование кабельной системы.

При расчете длины кабеля учитываются следующие очевидные положения. Каждая телекоммуникационная розетка связывается с коммутационным оборудованием одним кабелем. В соответствии со стандартом ISO/IEC 11801 длина кабелей горизонтальной подсистемы не должна превышать 90 м. Кабели прокладываются по кабельным каналам. Принимаются во внимание также спуски, подъемы и повороты этих каналов.

Существует два метода вычисления количества кабеля:

– метод суммирования;

– эмпирический метод.

Метод суммирования заключается в подсчете длины трассы каждого горизонтального кабеля с последующим сложением этих длин. К полученному результату добавляется технологический запас величиной до 10%, а также запас для выполнения разделки в розетках. Достоинством рассматриваемого метода является высокая точность. Однако при отсутствии средств автоматизации и проектировании СКС с большим количеством портов такой подход оказывается чрезмерно трудоемким.

При проектировании мы решили воспользоваться методом суммирования, т.к. эмпирический метод даст нам очень большую погрешность расчета из-за того, что он основан на интуитивном обозначении длин кабелей.

Расстояние между розетками и коммутатором на 3 этаже в кабинете информатики в сумме - 133 метра. Расстояние между маршрутизатором на 3 этаже и розеткой в учительской на 2 этаже - 25 метров. В этом кабинете так же установлены еще 3 розетки расстояние до которых от коммутатора в сумме - 11 метров. Расстояние между маршрутизатором на 3 этаже и розеткой в кабинете директора на 1 этаже – 21 метр. Так как рабочие станции соединены с розетками посредством готового патч-корда, это расстояние не учитывается.

Общая длина кабеля составляет 190 метров.

Всего потребуется, учитывая 10% технологического запаса, запаса на разделку кабеля, затрат на прокладку кабелей в помещении 209 метров для общей разводки.

Кабеля укладываются вдоль стен на высоте 300 мм от пола в кабель-канала толщиной 40*25мм. Короб для вертикальной разводки использовался толщиной 16*16 мм. Розетки Ethernet располагаются вплотную к пластиковому коробу. В коридоре кабель проходит по одному коробу с кабелями видеонаблюдения так как в данном коробе оставалось достаточно места и расстояние, на котором совместно проложена витая пара не превышает даже 15 метров.
