6. Расчет нижнего опорного узла

Расчет элементов опорного узла (рисунок 3) следует проводить для рабочего условия и условия испытания.

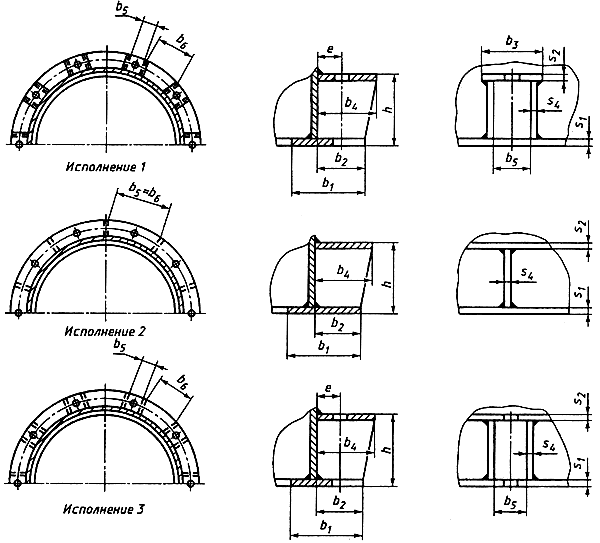

Рисунок 3 - Опорный узел

Расчетные нагрузки F и изгибающие моменты M принимают по таблице 1 для сечения E-E.

6.1 Толщину нижнего опорного кольца s₁ следует определять по формуле

где - коэффициент по рисунку 4 или формуле

; (15)

• - допускаемое напряжение для материала опорного узла при расчетной температуре по ГОСТ 14249.

Ширину нижнего опорного кольца b₁ опоры аппарата, устанавливаемого на бетонном фундаменте, следует определять по формуле

где - напряжение бетона на сжатие, определяемое в зависимости от марки бетона по строительным нормам.

6.2 Толщину верхнего опорного кольца s₂ следует определять по формуле

где - площадь поперечного сечения анкерного болта по внутреннему диаметру резьбы;

- коэффициент по рисунку 5 или формуле

; (18)

- допускаемое напряжение для материала анкерных болтов по приложению Б.

При наличии усиливающей пластины толщиной , приваренной к верхнему опорному кольцу, расчет следует проводить по формуле

, (19)

где - коэффициент по рисунку 6 или формуле

. (20)

6.3 Толщину ребра определяют по формуле

, (21)

=

2,0 - для опорного узла исполнений 1 и 3 (рисунок 3); 1,0 - для опорного узла исполнения 2 (рисунок 3).

Ребра конструкции с соотношением 20 необходимо проверять на устойчивость.

6.4 Проверку прочности опорной обечайки в зоне верхнего опорного кольца следует проводить по формуле

, (22)

где - коэффициент по рисунку 7 или формулам:

(23)

=

для опорного узла исполнения 2 (рисунок 3); для опорного узла исполнения 3 (рисунок 3)

7. Расчет анкерных болтов

7.1 Расчет анкерных болтов необходимо проводить для рабочих условий и условий монтажа.

В случае, когда , диаметр и количество болтов принимают конструктивно.

Величины и принимают по таблице 1 для соответствующих условий.

7.2 Внутренний диаметр резьбы анкерных болтов следует определять по формуле

где - коэффициент по рисунку 8 или формуле

(25)

8. Расчет опорных балок под тарелки и решетки.

Приближенно принимают, что балка свободно оперта на две опоры и воспринимает равномерно распределенную нагрузку от веса части собственно тарелки или решетки, а также от насадки и своя рабочей жидкости, находящейся на тарелке или на решетке.

Общую массу, воздействующую на балку, определяют по формуле:
