2.5 Ғимаратты инженерлік жабдықтау

Жылумен қамтамасыз ету қайнар көзі қызметін қалалық жылу торабы атқарады. Қоғамдық ғимараттарды жылыту жүйесі үшін 70 – 95⁰С су жылу жеткізуші болып қабылданады.

Жылыту жүйесі жоғары байқалмалы екі құбырлы етіп қабылданады. Жылыту құралдары ретінде М140 радиаторлары қабылданды. Бөлмелердегі температура ҚНЕ сай қабылданған. Жылыту жүйесінің құбырлары σ = 30мм изоляциямен қапталады.

Ғимаратты желдету тіктеп – тартылмалы механикалық іске қосылатын етіп жобаланған. Жылудың жылы кезінде, жазу және кептіру, үтіктеу цехтарында механикалық желдетумен қатар, терезелердің саңылаулары арқылы аэрация есебінен бөлмелерді табиғи желдету де қарастырылады.

Барлық бөлмелерде механикалық іске қосылатын тіктеп – тартылмалы, күніне бес рет ауа алмастыруды қамтамасыз ететін желдету жүйесі жобаланған.

Келуші ауа, қыс және өтпелі кезеңдерде келу жүйелерімен, ал жаз айларында терезеден табиғи түрде кіреді. Ауа жүру арналары қалыңдығы σ = 0,55 – 1,0мм болат қалытқысынан орындалып, екі мәрте қайтара майлы сырмен сырланады.

2.6 Антисейсмикалық шаралар

Сейсмикалық әсерлерге қарсы шаралар Сейсмикалық аудандардағы құрылыс. ҚРҚНжЕ 2.03-30-2006 бойынша жасалады. Ғимараттың сейсмикалық есебі – 8 балл. Іргетас сейсмикалық, яғни жер сілкінісіне байланысты есептеліп қарастырылған. Ғимарат қаңқасының ұстындары және арқалықтары өзара байланысып мықтап бекітіледі. Есеп-конструкктивтік бөлімде есептелінеді.

3 Есептік-конструктивтік бөлім

3.1 Қабырға панелінің есебі

3.1.1 Қабырға панелінің арматурасын есептеу

Есептеу үшін ең көп жүктелген қабырға аралықты аламыз. 1 – қабат деңгейінде орналасқан.

Қабырғаның қимасы b  h = 400  1500 мм (a = a^` = 5 см болғанда); керекті қима биіктігі h_o = 145 см.

Қабырғаның материалы — керамзитобетон классы В20 ( = 1400 кг/м³), және R_b = 11,5 МПа, E_b = 13500 МПа. жұмысшы арматура классы А-III, R_s = R_sc = 365 МПа, E_s = 200000 МПа.

Моментті жоғары жатқан аражабын салмағын анықтаймыз:

М =  5,412,751,79 = 36,62 кНм.

Бойлық күш есебін жүк ауданы жабын, аражабын, арақабырға салмағынан және қабырғаның өз салмағын қабырға аралықты қоса.

N = 5,052,751,79 + 5,412,751,7920 + 2,552,750,221420 + (0,521,7927,314 + 0,521,793213) + (0,061,790,29 + 0,021,794)59,3 = 1742,75 кН.

Қабырға аралықтың есептік ұзындығын анықтау сурет 10 – да көрсетілген.

3.1-сурет – Қабырғаның есептік ұзындығын анықтау

Қабырғаның есептік ұзындығы суреттегідей: l_o = H = 1,5 м.

Геометриялық қима мінездемесін шығарамыз:

А = bh =0,521,79 = 0,93 м²;

; < 4.

Тікбұрыш қимасы үшін қарапайым формула бойынша:

 > N = 1742,75 кН.

Бетонның сығылған аймағының мінездемесін шығарамыз:

 = 0,85 – 0,008R_b = 0,85 – 0,00811,5 = 0,758.

Сығылған аймақтың шектік биіктігін шығарамыз:

.

Эксцентриситетті шығарамыз:

.

Сығылған аймақтың биіктігі: х = N/(R_bb) = 1742,75/(1,1552) = 29,1 см = 0,291 м.

.

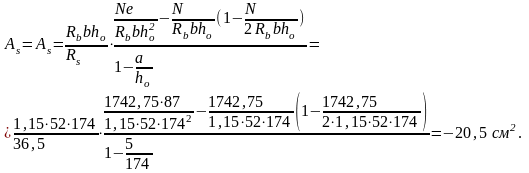

Керекті симметриялы арматураның санын мына формула бойынша анықтаймыз:

Арматура есеп бойынша керек емес.

Құрылымды қабылдаймыз:

- қима симметриялы;

- темірленуі 414 А-III, .
