8 Потери напора на участке напорного трубопровода 2-го ответвления

Длина участка напорного трубопровода 2-го ответвления равна

L₂ = 000 м. Материал трубопровода - сталь. Расход в трубопроводе равен Q_нас.2 = 0,00 м³/с.

Принимаем скорость движения воды в трубопроводе 2-го ответвления равной V_маг = 1,5 м/с.

По таблицам Шевелева находим условный диаметр трубопровода и гидравлический уклон:

_{dотв2 = 0.00 м; iотв.2 = 0,0000}

Общие потери напора на участке напорного трубопровода 2-го ответвления равны:

h_w.отв.2 = 1,05 h_l.отв.2 , м,

где h_l.отв.2 - потери напора по длине на участке напорного трубопровода 2-го ответвления, м

h_l.отв.2 = i_отв.2 ٠ L₂ , м

h_l.отв.2 = 0,0000 ٠000 = 0,00 м

h_w.отв.2 = 1,05 ٠ 0,00 = 0,00 м

9 Напор центробежного насоса при подаче воды в 1-й и 2-й резервуары

Напор центробежного насоса при подаче воды в 1-й резервуар равен:

Н_насос.1 = Н_вс + Н_наг.1 + h_{w всас} + h_w.маг + h_w.отв.1 , м

Н_насос.1 = 0,00 + 00,00 + 0,00 + 0,00 + 0,00 = 00,00 м

Напор центробежного насоса при подаче воды во 2-й резервуар равен:

Н_насос.2 = Н_вс + Н_наг.2 + h_{w всас} + h_w.маг + h_w.отв.2 , м

Н_насос.2 = 0,00 + 00,00 + 0,00 + 0,00 + 0,00 = 00,00 м

10 Подбор центробежного насоса

Для подбора центробежного насоса принимаем напор Н_насос = 00,00 м и подачу Q = 0,00 м³/с.

В результате принят насос марки Д 000 – 000.

11 Расчет самотечно-напорного трубопровода

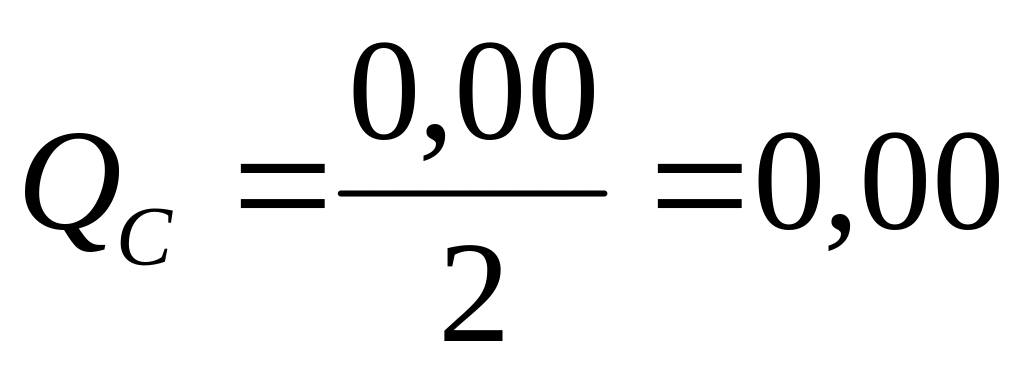

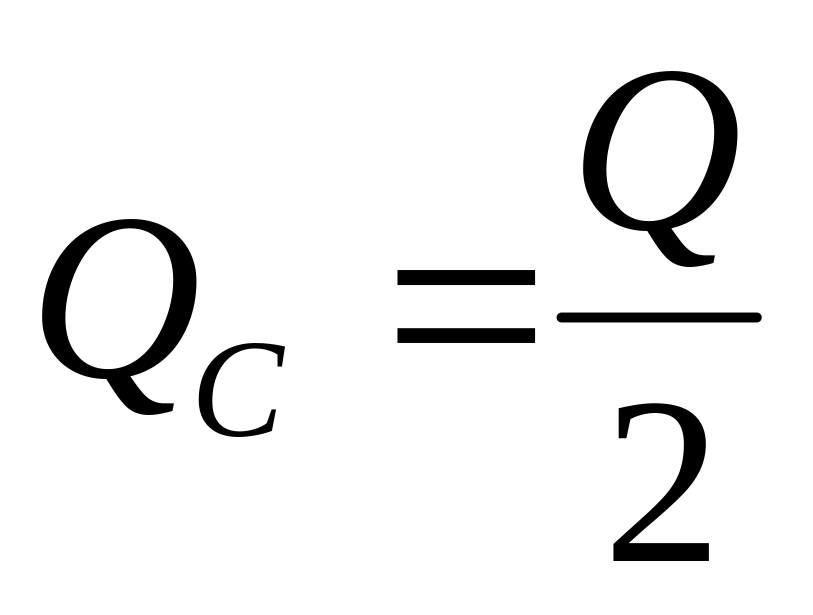

Самотечно-напорный трубопровод имеет две нитки, материал – сталь. Расход по одной трубе равен половине подачи насоса:

, м³/с

м³/с

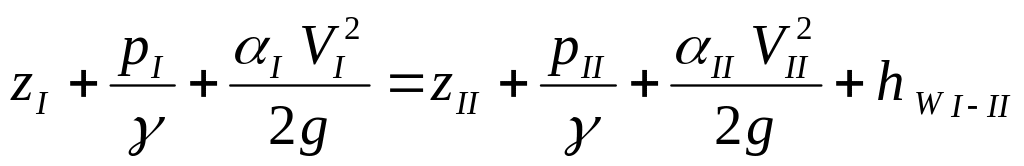

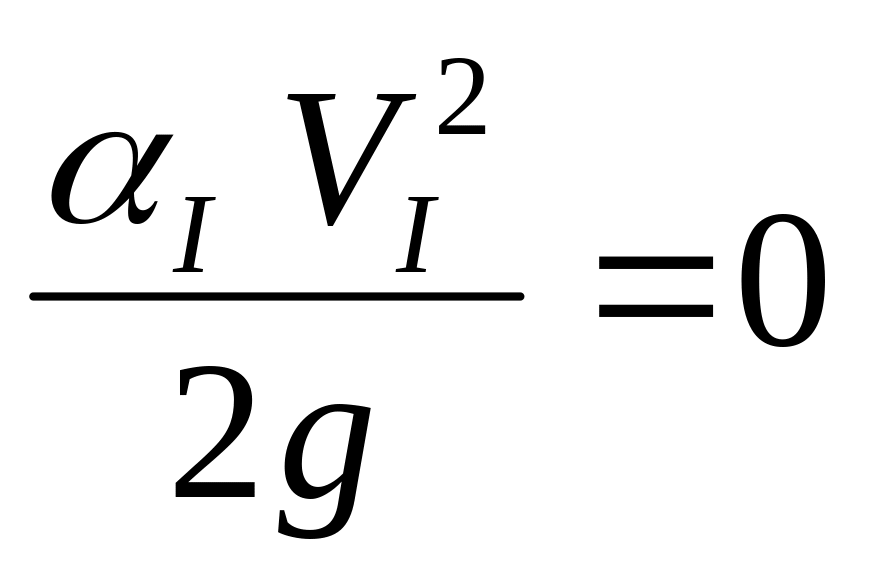

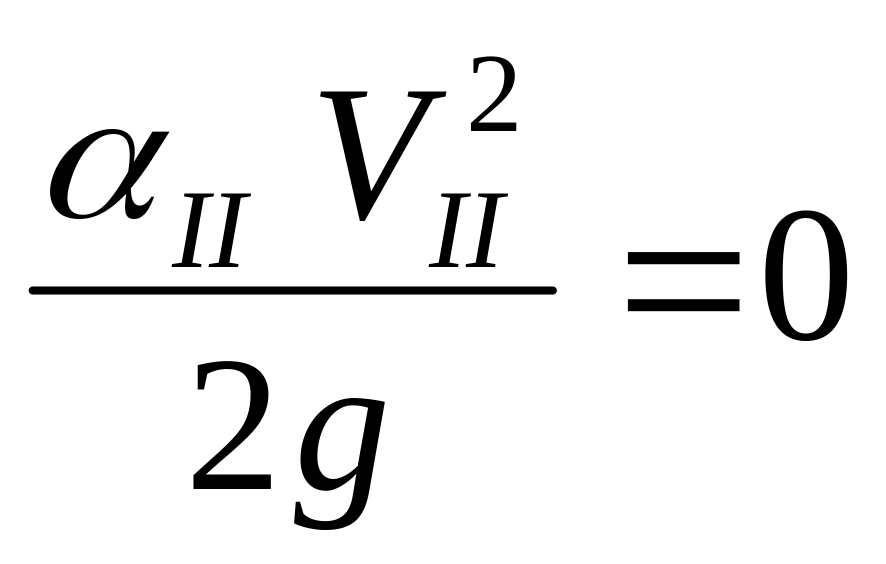

Для нахождения диаметра самотечно-напорного трубопровода составим уравнение Бернулли для двух сечений 1-1 и II-II (см рисунок):

где и – расстояния, определяемые по вертикальной оси, от гори­зонтальной плоскости сравнения 0-0 (поверхность жидкости в береговом колодце) до центров тяжести живых сечений 1-1 и II-II, м;

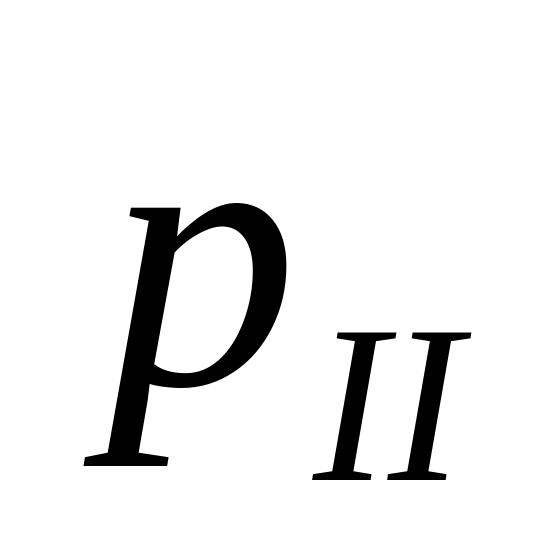

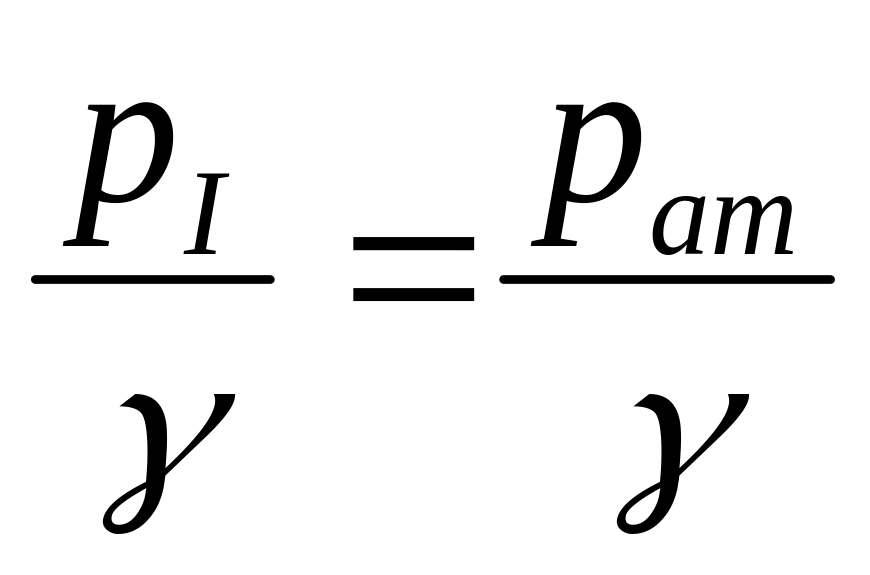

и - давления в центрах тяжести живых сечений 1-1 и II-II, Н/м²;

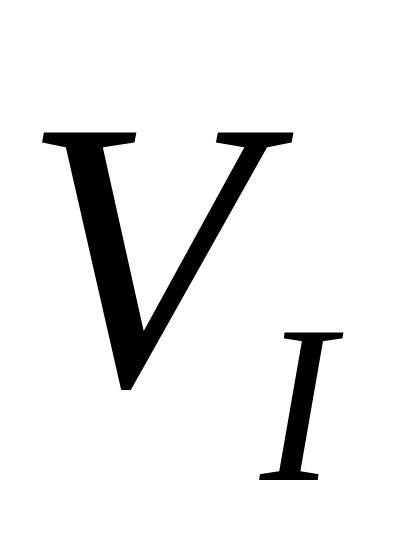

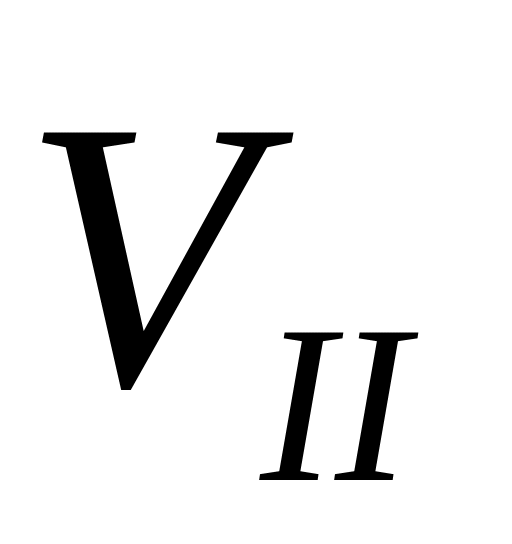

и - средние скорости движения жидкости в живых сече­ниях 1-1 и II-II, м/с;

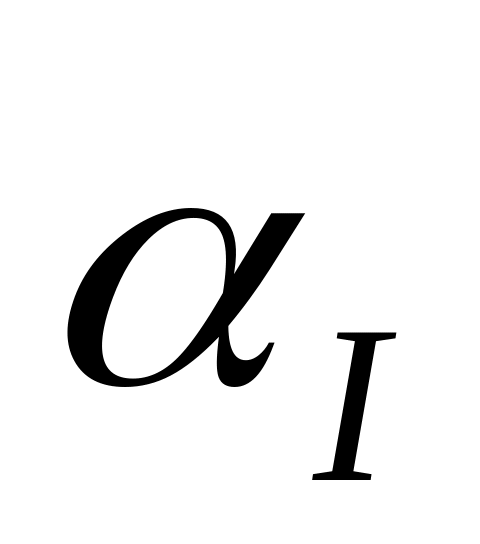

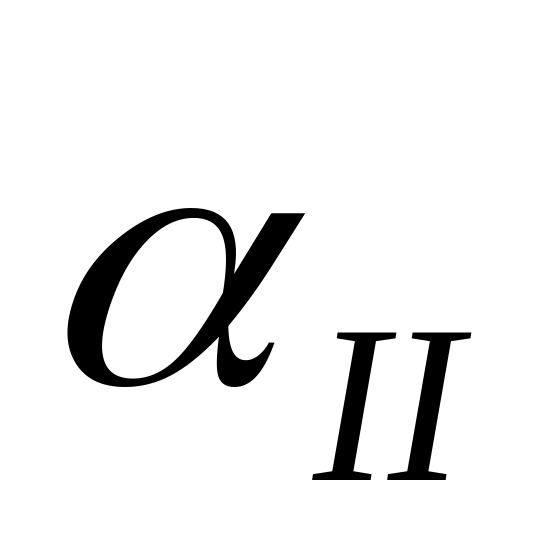

и - поправочные коэффициенты (ко­эффициенты Кориолиса), представляющие собой безразмерную величину, равную от­ношению истинной кинетической энергии потока в рассма­триваемом сечении к кинетической энергии, рассчитанной по средней скорости. Для турбулентного режима движения жидкости значе­ние α можно принимать равным 1,0;

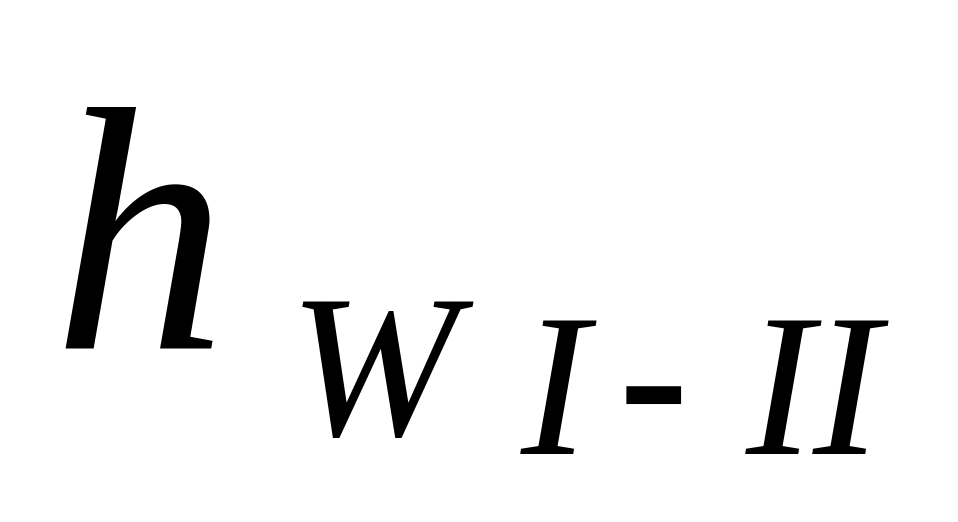

- потери напора на преодоление сил сопротив­ления при движении потока от сечения 1-1 до сечения II-II, м;

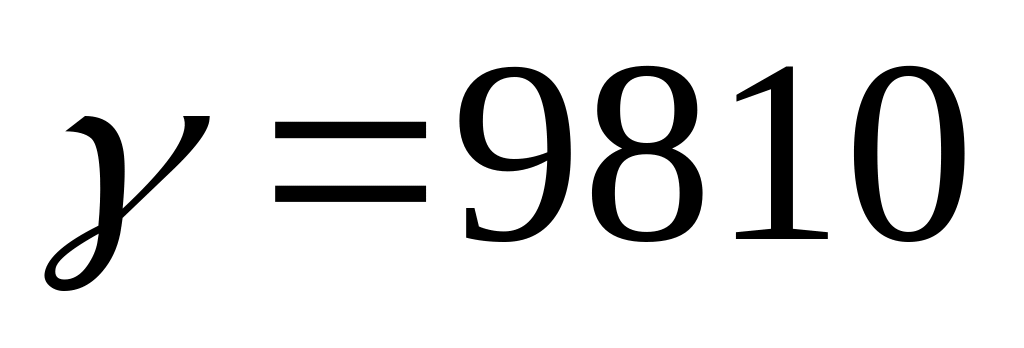

- удельный вес жидкости, Н/м³; Н/м³

- плотность жидкости, кг/м³;

- ускорение свободного падения, м/с².

; ; ; ; ; ,

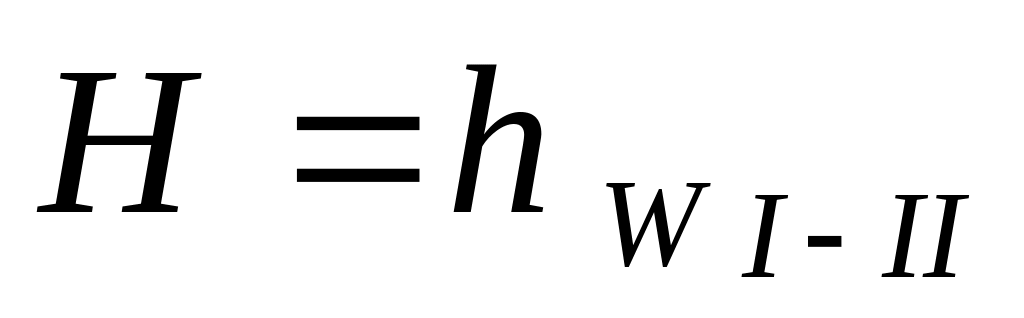

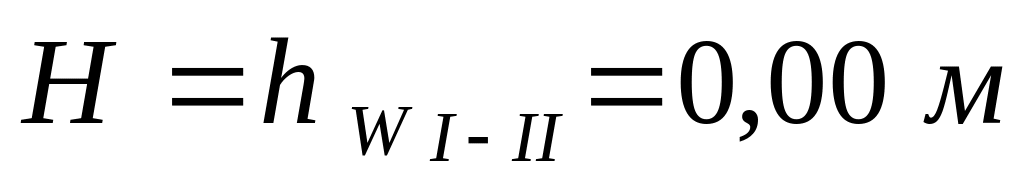

откуда:

где ^{, М}

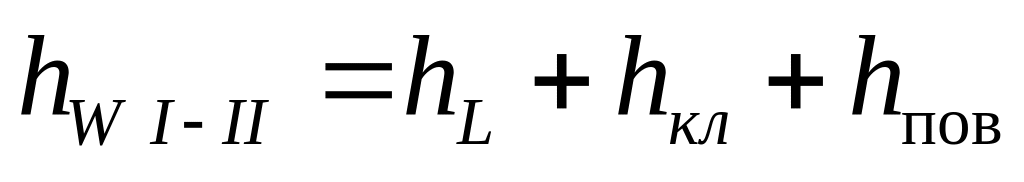

_{где hL - потери напора по длине в одной линии самотечно-всасывающего трубопровода, м;}

_{hвх - местная потери напора на вход в трубопровод, м;}

_{hвых - местная потери напора на выход из трубопровода, м}

Потеря напора по длине равна (формула Дарси):

, м,

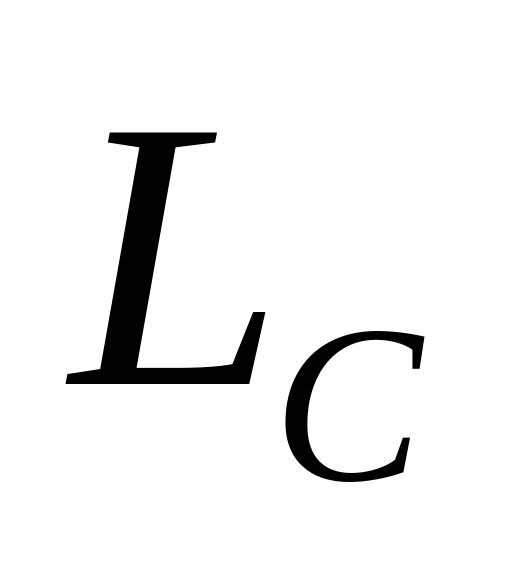

где - длина самотечно-всасывающего трубопровода, м;

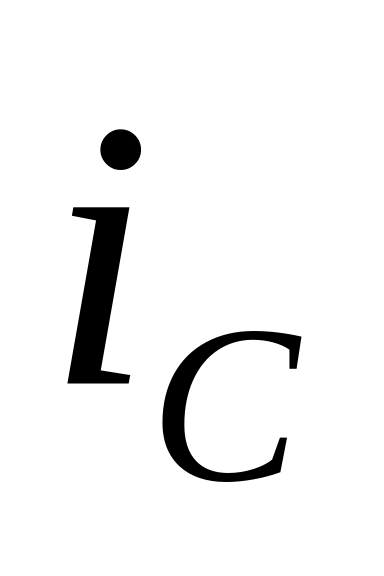

- гидравлический уклон самотечно-всасывающего трубопровода, м;

_{LС = 000 м}

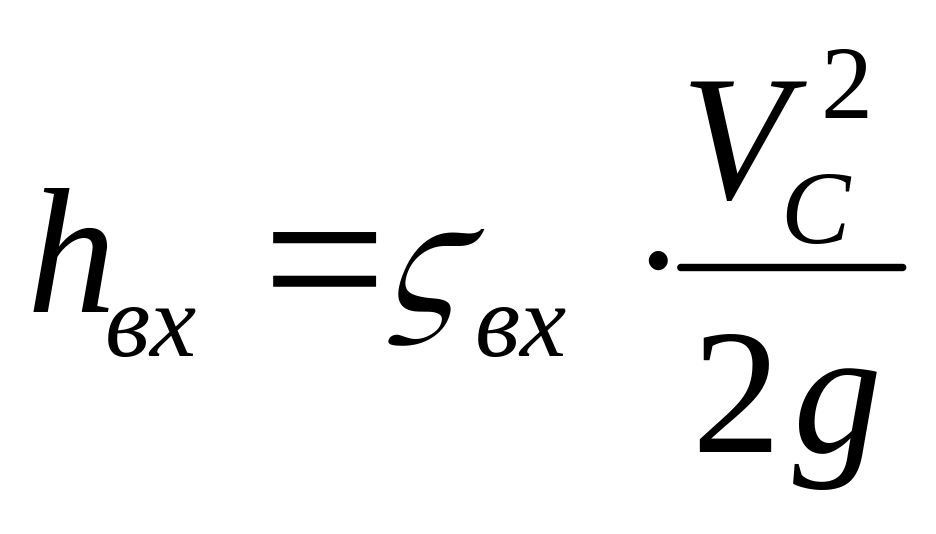

, м,

, м

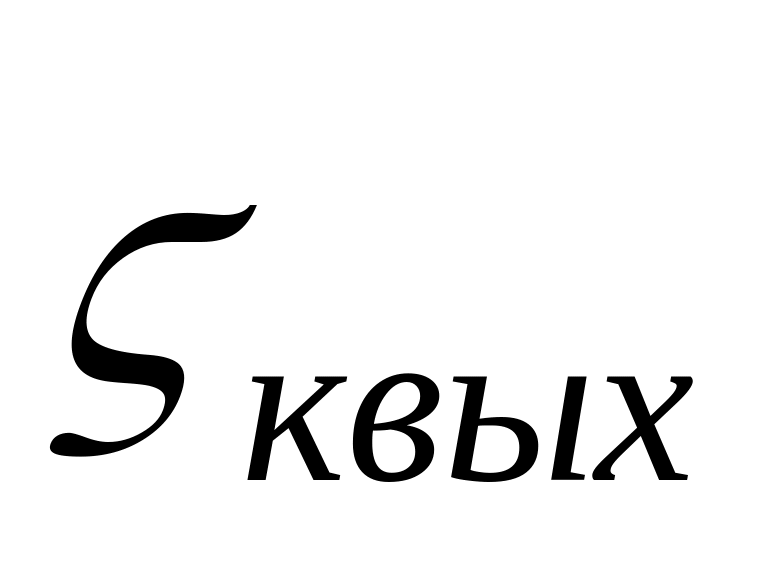

где , - коэффициенты местных сопротивлений соответственно на вход и выход из самотечно-напорного трубопровода, м

= 0,5; = 1,0

Задача по нахождению диаметра самотечно-напорного трубопровода решается методом подбора искомой величины при использовании таблиц Шевелева Ф.А. Расчеты приведены в таблице.

При расчете самотечно-всасывающего трубопровода скорость движения воды в нем рассматривается от 0,0 до 0,0 м/с.

Диаметр dУ, мм	Расход QC , м3/с	Гидр. уклон iC	Скорость VC , м/с	Потеря hL , м	Потеря hвх , м	Потеря hвых , м	Потеря hW , м
1	2	3	4	5	6	7	8

При диаметре d_У = 000 мм

Ответ:

1.

2.

3.

4.
