2.2. Построение фасада сзади.
Установите текущим слой «Вспомогательные линии».
Удалите лишние вертикальные вспомогательные линии.
Удалите окна фасада спереди.
Постройте новые вертикальные вспомогательные линии, необходимые для фасада сзади.
Установите текущим слой «Фасад».
Дверь, порожек и ступеньку переместите на нужное место за один раз. В качестве базовой точки можно взять правый верхний угол двери.
Используя соответствующие точки пересечений, постройте в слое «Фасад» окна фасада сзади.
Примечание.
Чтобы вспомогательные линии не закрывали линии фасада, переведите их на задний план.
Для этого вначале следует выделить вспомогательные линии, а затем перевести их на задний план:
Строка вкладыша-> Редактирование -> Стрелка вниз ->Порядок(последняя кнопка)
Для контроля полученного результата отключите слой вспомогательных линий.
2.3. Создание именованного вида «Фасад сзади»
Чтобы в будущем вы могли легко вернуться к фасаду сзади, создайте именованный вид «Фасад сзади» следующим образом.

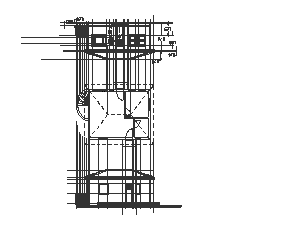

На экране мы видим одновременно и план коттеджа, сверху фасад спереди, а снизу фасад сзади.
Выполните команды:
Вкладыш «Вид» -> Панель «Виды…».-> Диспетчер видов
В окне «Диспетчер видов» нажмите кнопку «Создать».
В окне «Новый вид / Свойства снимка»
в поле «Имя вида» введите имя вида: «Фасад сзади».
Во вкладке «Свойства вида» в области «Контур» установите «Текущий экран».
«ОК»,
«Применить»
«ОК».
Второй именованный вид создан.
Установите вкладыш «Вид». На панели Виды в списке вы увидите имя «Фасад спереди»и «Фасад сзади».
3.Создание фасада справа.
Выполните переключение на именованный вид «Фасад спереди»:
Вкладыш «Вид» -> Панель «Виды» -> Список видов-> Фасад спереди
Постройте зеркальное отображение линий уровня вида спереди относительно биссектрисы угла крыши на плане. Для этого предварительно:
Установив курсор на кнопке «Полярное отслеживание», нажмите правую кнопку и выберите «Настройка».
В окне «Отслеживание» установите шаг углов 45 градусов.
Инструментом «Отрезок» в слое «Вспомогательные линии» начертите линию отражения от правого нижнего угла крыши на плане вниз и вправо по линии слежения до пересечения с уровнем «Земли».
Инструментом «Удлинить» удлините все необходимые линии уровней фасада спереди до линии отражения.
Инструментом «Зеркало» выполните отображение линий уровня фасада спереди относительно построенной линии отражения.
3.1. Поворот проекта.
Для удобства настроимся на режим «Вид в плане при смене ПСК»
Вкладыш «Вид» ->Панель «Координаты» ->»ПСК, именованные ПСК»
На вкладыше «Режимы» установите флаг «Вид в плане при смене ПСК».
Далее необходимо повернуть ПСК таким образом, чтобы ось X встала вертикально снизу вверх, а ось Yбыла направлена справа налево. А это соответствует повороту осей координат против часовой стрелки на 90 градусов..
Выполните команду:
Вкладыш «Вид» ->Панель «Координаты» ->Поворот вокруг оси Z
На вопрос «Угол поворота вокруг оси Z » ответить 90 и нажать ENTER
За счет предварительной настройки произойдет поворот картинки.
