Задача №3. Автогенератор прямоугольных импульсов (пи) – делитель частоты – формирователь пусковых импульсов – ждущий генератор пи

Исходные данные:

Таблица 5.

Вариант	9
Частота автогенератора, кГц	128
Период повторения пусковых импульсов, мс	2
Длительность импульса ждущего ГПИ, мкс	3,5

Расчет автогенератора ПИ с одним конденсатором

Рис. 3.1. Структурная схема автогенератора ПИ с одним конденсатором

Оба логических элемента – инверторы (выполняют логическую функцию НЕ, например К155ЛН1). Известными способами инверторы получают из логических элементов И – НЕ либо ИЛИ – НЕ.

Вначале по заданной частоте автогенератора определяем период колебаний. Период автоколебаний Т в секундах:

Длительность импульса на первом выходе автогенератора:

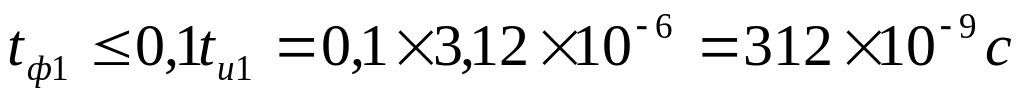

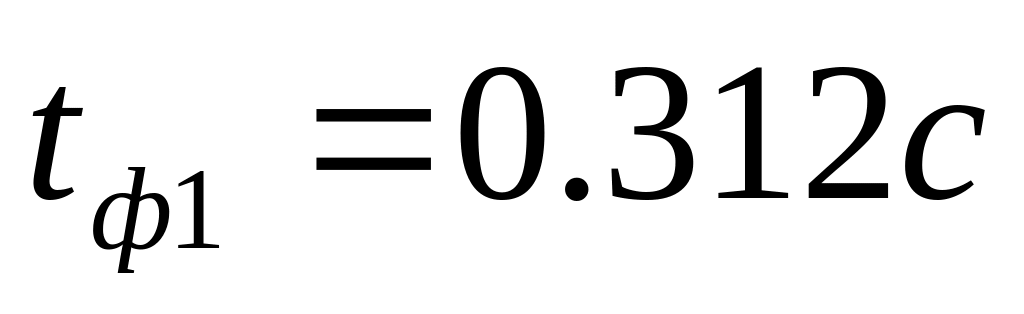

Длительность фронта первого импульса:

Длительность импульса на втором выходе автогенератора:

Амплитуда импульсов на обоих выходах автогенератора:

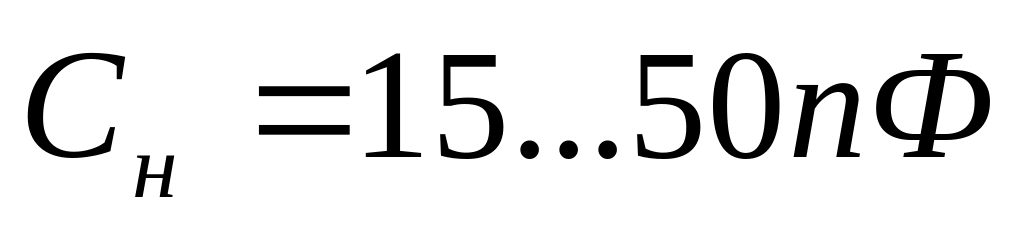

Монтажная нагрузочная емкость:

Порядок расчета

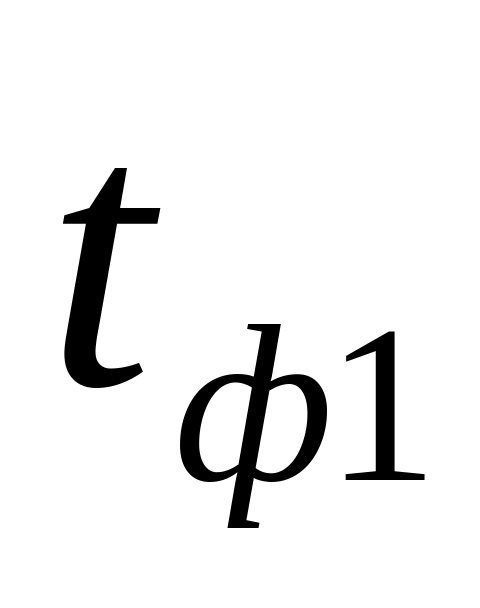

По значению длительности фронта первого импульса (нс) выбираем серию ИМС логических элементов НЕ, И – НЕ, либо ИЛИ – НЕ. При серия К155ЛН1 содержит шесть инверторов (элементов НЕ). Электрические параметры ИМС приведены в таблице №5.

Электрические параметры ИМС:

Таблица 6.

Параметры	К155
	1,6
	40
	0,4
	30
	22
	22
	15

Определение средней временной задержки логического элемента:

А также определяем длительность фронта импульсов автогенератора:

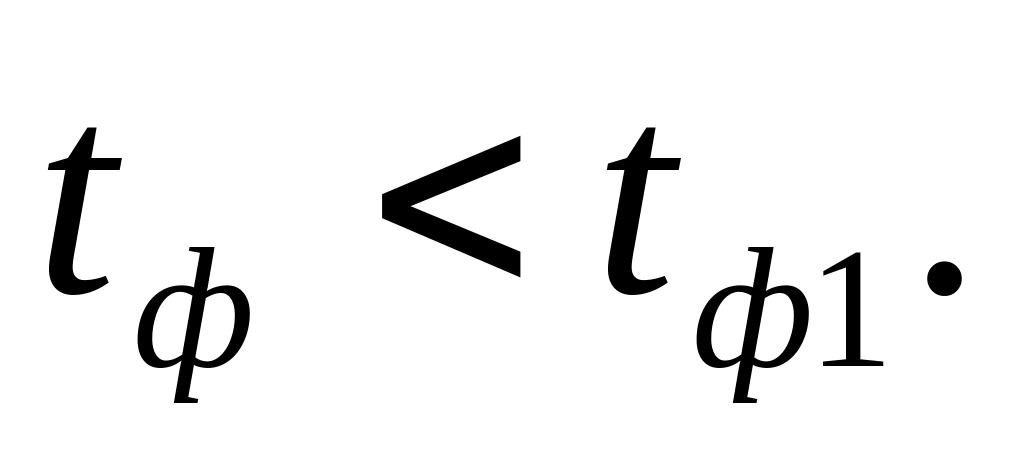

Сравниваем полученное и заданное значения так, чтобы выполнялось условие:

При условие выполняется.

Определяем величину входного сопротивления логического нуля выбранных ИМС:

,

где – напряжение питания ИМС, - справочное значение входного нуля.

Затем определяем сопротивление навесного резистора автогенератора:

,

где

Из ряда номиналов резисторов и конденсаторов Е24, выбираем номинал резистора .

Определяем величины скачков по фронтам импульсов:

– первого импульса

– второго импульса,

где - сопротивление открытого диода, встроенного в ИМС.

Проверяем выполнение условия: и больше заданной амплитуды , следовательно, условие выполняется.

Находим промежуточную расчетную величину:

.

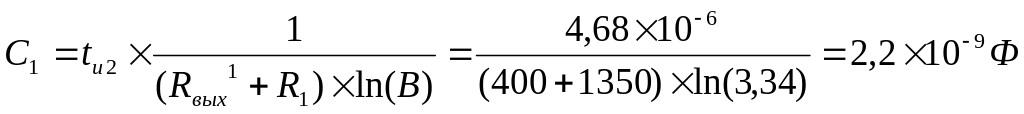

А затем емкость конденсатора:

.

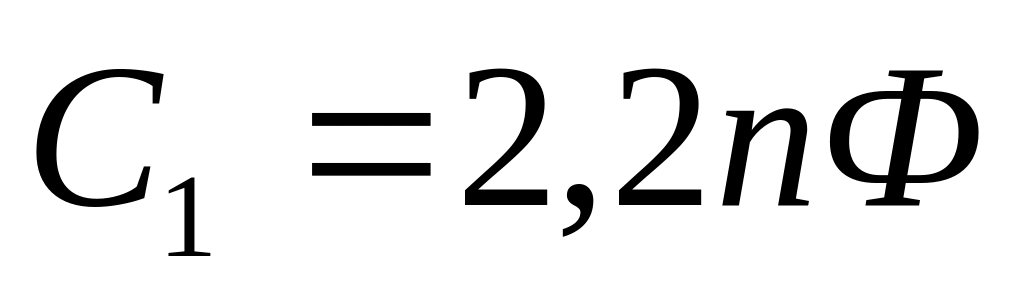

Далее выбираем емкость из ряда номиналов, .

Проверяем правильность выбора резистора и конденсатора .

Находим время разряда через выходную цепь элемента в состоянии «0» и открытый встроенный диод:

.

Определяем время, отводимое для перезаряда входными и выходными токами первого логического элемента автогенератора:

.

Находим реальное время, необходимое для перезаряда указанными токами:

,

где τ – эквивалентная постоянная времени перезаряда равна:

где напряжение открывания диода

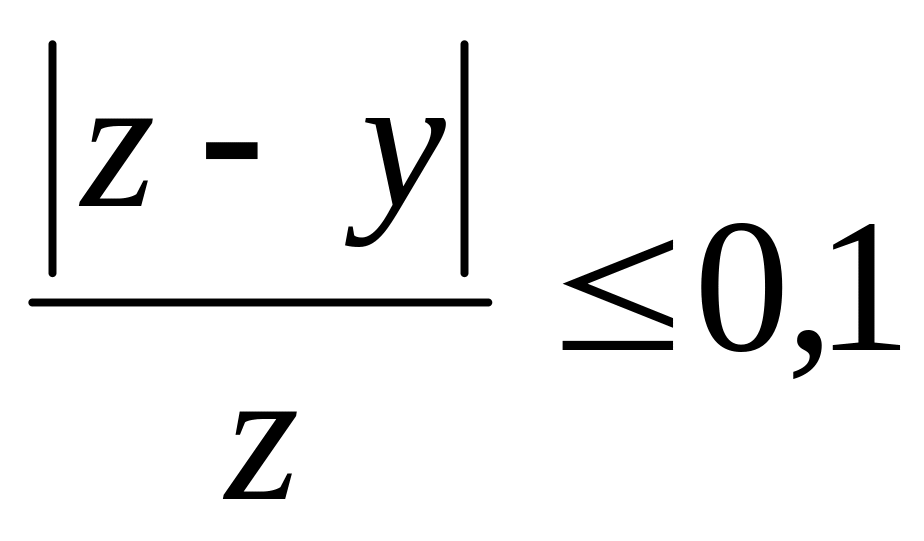

Сравниваем величины z и y – они должны отличаться в пределах 10%:

;

Различие меньше 0,1.
