Условные обозначения, принятые в кдс
-
КДС
- каталог деталей и сборочных единиц
Заказ.
- заказывать
Компл.
- комплектно
Дет.
- деталь
Поз.
- позиция
Наиб.
- наибольшее
Доп.
-допускается
Рисунок 1 - Схема деления изделия на составные части
Иллюстрации и перечень сборочных единиц и деталей
Рисунок 2 - Рама поддизельная
Таблица 1
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
2 |
|
2А-9ДГ.1спч-2 |
Рама поддизельная |
2А-9ДГ.000спч 2А-9ДГ.000спч-02 |
|
1 1 |
|
|
|
2А-9ДГ.1спч-2-01 |
Рама поддизельная |
2А-9ДГ.000спч-01 |
|
1 |
|
|
|
2-9ДГ.1.9спч |
Клапан невозвратный |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
|
1Д40.35.23спч-1 |
Корпус для заливки масла |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
1 |
2-9ДГ.1.19 |
Корпус |
2-9ДГ.1.9спч |
1 |
1 |
|
|
2 |
|
Шпилька 2М10-6gх30.68 ГОСТ 22032-76 |
2-9ДГ.1.9спч |
6 |
6 |
|
|
3 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-9ДГ.1.9спч 2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
6 46 46 |
6 46 46 |
|
|
4 |
|
Гайка М10-6Н.6 ГОСТ 5927-70 |
2-9ДГ.1.9спч 2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
6 46 46 |
6 46 46 |
|
|
5 |
56773.03-1 |
Клапан |
2-9ДГ.1.9спч |
1 |
1 |
|
|
6 |
56773.05-2 |
Прокладка |
2-9ДГ.1.9спч |
1 |
1 |
|
|
7 |
2А-9ДГ.1.1спч-2 |
Рама |
2А-9ДГ.1спч-2 |
1 |
1 |
|
2А-9ДГ.1.1спч-2-01 |
2А-9ДГ.1спч-2-01 |
1 |
1 |
||||
|
8 |
9ДГ.1.49-2 |
Прокладка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
2 2 |
2 2 |
|
|
9 |
1А-9ДГ.1.14спч |
Козырек |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
2 |
10 |
|
Пружина тарельчатая II-1-3-20х9х1х0,5-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
3 3 |
3 3 |
|
|
11 |
|
Болт М8-6gх10.68 ГОСТ 7808-70 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
3 3 |
3 3 |
|
|
12 |
1Д40.35.87 |
Корпус для заливки масла |
1Д40.35.23спч-1 |
1 |
1 |
|
|
13 |
1Д40.35.22спч-1 |
Фильтр для заливки масла |
1Д40.35.23спч-1 |
1 |
1 |
|
|
14 |
1Д40.35.90 |
Кольцо |
1Д40.35.23спч-1 |
1 |
1 |
|
|
15 |
1Д40.35.95-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
1Д40.35.23спч-1 |
1 |
1 |
|
|
16 |
1Д40.35.88 |
Крышка |
1Д40.35.23спч-1 |
1 |
1 |
|
|
17 |
1Д40.35.91 |
Пружина спиральная |
1Д40.35.23спч-1 |
1 |
1 |
|
|
18 |
1Д40.35.89 |
Ось |
1Д40.35.23спч-1 |
1 |
1 |
|
|
19 |
|
Шплинт 3,2х40 ГОСТ 397-79 |
1Д40.35.23спч-1 |
1 |
1 |
|
|
20 |
|
Шпилька 2М12-6gх100.68 ГОСТ 22032-76 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
2 2 |
2 2 |
|
|
21 |
РИ 471.21.74-04 |
Прокладка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
2 |
22 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
8 8 |
8 8 |
|
|
23 |
|
Гайка М12-6Н.6 ГОСТ 5927-70 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
8 8 |
8 8 |
|
|
24 |
|
Шпилька 2М12-6gх35.68 ГОСТ 22032-76 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
6 6 |
6 6 |
|
|
25 |
|
Штифт 2.25х60 ГОСТ 9464-79 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
4 4 |
4 4 |
|
|
26 |
|
Болт 4М24.6gх100.38ХС.016 ОСТ 24.169.03-74 |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
36 36 |
36 36 |
|
|
27 |
1-26ДГМ.1.32-1 |
Втулка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
36 36 |
36 36 |
|
|
28 |
2А-9ДГ.1-26спч |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
29 |
2А-9ДГ.1.27спч |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
30 |
1-9ДГ.1.121 |
Шпилька |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
46 46 |
46 46 |
|
|
31 |
1-9ДГ.1.45спч-16 |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
2 2 |
2 2 |
|
|
32 |
1-9ДГ.1.45спч-09 |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
3 3 |
3 3 |
|
|
33 |
1-9ДГ.1.45спч-12 |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
3 3 |
3 3 |
|
|
34 |
2А-9ДГ.1.28спч |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
2 |
35 |
2А-9ДГ.1.25спч |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
36 |
2-9ДГМ.1.6спч |
Измеритель уровня масла |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
37 |
6Д49.173.12-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
38 |
1-26ДГ.1.17спч |
Сетка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
2 2 |
2 2 |
|
|
39 |
РИ 422.64.73-32 |
Штуцер |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
40 |
РИ 471.08.74-05 |
Прокладка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
41 |
РИ 422.64.73-16 |
Штуцер |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
|
42 |
РИ 471.04.74-26 |
Прокладка |
2А-9ДГ.1спч-2 2А-9ДГ.1спч-2-01 |
1 1 |
1 1 |
|
Рисунок 3 - Вал коленчатый
Таблица 2
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
3 |
|
2-9ДГ.8спч-1 |
Вал коленчатый |
|
|
1 |
|
|
1 |
|
Болт 4М16-6gх45 ОСТ 24.169.03-74 |
2-9ДГ.8спч-1 |
6 |
6 |
|
|
2 |
6Д49.8.04-1 |
Пластина |
2-9ДГ.8спч-1 |
3 |
3 |
|
|
3 |
4Д49.8.10 |
Штифт |
2-9ДГ.8спч-1 |
3 |
3 |
|
|
4 |
6Д49.8.13-3 |
Втулка |
2-9ДГ.8спч-1 |
1 |
1 |
|
|
5 |
Д49.8.01-НО-68-1 ТУ38 1051959-90 |
Кольцо* |
2-9ДГ.8спч-1 |
1 |
1 |
|
|
6 |
2-9ДГ.8.01-2 |
Вал коленчатый |
2-9ДГ.8спч-1 |
1 |
1 |
|
|
7 |
6Д49.8.08 |
Штифт-втулка |
2-9ДГ.8спч-1 |
16 |
16 |
|
|
8 |
6Д49.8.15-1 |
Противовес |
2-9ДГ.8спч-1 |
16 |
16 |
|
|
9 |
5Д42.8.06-03 |
Шпилька |
2-9ДГ.8спч-1 |
48 |
48 |
|
|
10 |
5Д42.8.05 |
Шайба |
2-9ДГ.8спч-1 |
48 |
48 |
|
|
11 |
6Д49.8.09 |
Гайка |
2-9ДГ.8спч-1 |
48 |
48 |
|
|
12 |
2-9ДГ.8.06 |
Пробка |
2-9ДГ.8спч-1 |
8 |
8 |
|
|
13 |
|
Гайка М20-6Н.6 ГОСТ 5932-73 |
2-9ДГ.8спч-1 |
8 |
8 |
|
|
14 |
|
Шплинт 4х40 ГОСТ 397-79 |
2-9ДГ.8спч-1 |
8 |
8 |
|
|
15 |
5Д49.8.02 |
Шестерня |
2-9ДГ.8спч-1 |
1 |
1 |
|
|
16 |
2Д49.8.02 |
Болт |
2-9ДГ.8спч-1 |
8 |
8 |
|
|
17 |
6Д49.10.8спч |
Отбойник |
2Д49.10спч-1-01 |
1 |
1 |
|
|
18 |
|
Винт М6-6gх12.14Н ГОСТ 1477-93 |
2Д49.10спч-1-01 |
2 |
2 |
|
|
19 |
|
Болт 3М10-6gх30.68 ГОСТ 7805-70 |
2-9ДГ.8спч-1 |
6 |
6 |
|
3 |
20 |
|
Шайба С.10.01.08 ГОСТ 11371-78 |
2-9ДГ.8спч-1 |
6 |
6 |
|
|
21 |
2-9ДГ.8.05 |
Заглушка |
2-9ДГ.8спч-1 |
1 |
1 |
|
|
22 |
2-9ДГ.8.04 |
Прокладка |
2-9ДГ.8спч-1 |
1 |
1 |
|
Рисунок 4 - Корпус и закрытие коленчатого вала
Таблица 3
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
4 |
|
2Д49.10спч-1-05 |
Корпус и закрытие коленчатого вала |
|
|
1 |
|
|
|
3-6Д49.10.2спч-1-04 |
Маслоулавливатель |
|
|
1 |
|
|
|
2Д49.10.3спч-1-05 |
Кожух |
|
|
1 |
|
|
|
2Д49.10.4спч-1-05 |
Корпус |
|
|
1 |
|
|
1 |
2Д49.10.06 |
Корпус нижний |
2Д49.10.4спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз. 8 |
|
2 |
5Д49.10.04-1 |
Прокладка |
2Д49.10спч-1-05 |
1 |
1 |
|
|
3 |
РИ 219.24.99-02 |
Гайка |
2Д49.10спч-1-05 |
8 |
8 |
|
|
4 |
2Д49.10.05 |
Штифт |
2Д49.10спч-1-05 |
2 |
2 |
|
|
5 |
РИ 219.23.99-11 |
Шайба |
2Д49.10спч-1-05 |
42 |
42 |
|
|
6 |
|
Болт 4М12.6gх55.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
6 |
6 |
|
|
7 |
|
Штифт 2.16х50.05 ГОСТ 9464-79 |
2Д49.10.4спч-1-05 |
2 |
2 |
|
|
8 |
2Д49.10.01 |
Корпус верхний |
2Д49.10спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз. 1 |
|
9 |
2Д49.10.03 |
Прокладка |
2Д49.10спч-1-05 |
1 |
1 |
|
|
10 |
1-5Д49.69.81-01 |
Втулка |
2Д49.10спч-1-05 |
2 |
2 |
|
|
11 |
РИ 219.23.99-13 |
Шайба |
2Д49.10спч-1-05 |
33 |
33 |
|
|
12 |
|
Болт 4М16.6gх50.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
13 |
|
Болт 4М12.6gх50.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
6 |
6 |
|
|
14 |
|
Болт 4М16.6gх75.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
6 |
6 |
|
4 |
15 |
|
Гайка М8-6Н.6.04 ГОСТ 2524-7 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
16 |
|
Пружина тарельчатая II-1-3-20х9х1,0х0,5-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
17 |
6Д49.10.46 |
Стрелка |
2Д49.10спч-1-05 |
1 |
1 |
|
|
18 |
|
Шпилька 2М8-6gх20.68 ГОСТ 22038-76 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
19 |
РИ 255.05.74-13 |
Втулка |
2Д49.10спч-1-05 |
26 |
26 |
|
|
20 |
5Д49.10.03-1 |
Кожух верхний |
2Д49.10спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз. 33 |
|
21 |
2Д49.10.04 |
Штифт |
2Д49.10спч-1-05 |
4 |
4 |
|
|
22 |
|
Болт 4М10.6gх55.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
23 |
РИ 219.23.99-10 |
Шайба |
2Д49.10спч-1-05 |
26 |
26 |
|
|
24 |
6Д49.10.45 |
Прокладка |
2Д49.10спч-1-05 |
3 |
3 |
|
|
25 |
|
Винт М6-6gх12.14Н ГОСТ 1477-93 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
26 |
3-6Д49.10.06 |
Маслоулавливатель |
2Д49.10спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз 31 по чертежу 3-6Д49.10.2спч-1 |
|
27 |
|
Штифт 2.6х45 ГОСТ 9465-79 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
28 |
6Д49.10.39 |
Прокладка |
2Д49.10спч-1-05 |
2 |
2 |
|
4 |
29 |
РИ 219.24.99 |
Гайка |
2Д49.10спч-1-05 |
6 |
6 |
|
|
30 |
|
Болт М10.6gх30.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
18 |
18 |
|
|
31 |
3-6Д49.10.06-02 |
Маслоулавливатель |
2Д49.10спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз.26 по чертежу 3-6Д49.10.2спч-1 |
|
32 |
|
Болт М12.6gх30.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
22 |
22 |
|
|
33 |
2Д49.10.02 |
Кожух нижний |
2Д49.10спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз. 20 по чертежу 2Д49.10.3спч-1 |
|
34 |
5Д49.10.07-1 |
Прокладка |
2Д49.10спч-1-05 |
2 |
2 |
|
|
35 |
|
Штифт 2.10х45 ГОСТ 9464-79 |
2Д49.10спч-1-05 |
2 |
2 |
|
|
36 |
5Д49.10.05 |
Прокладка |
2Д49.10спч-1-05 |
1 |
1 |
|
|
37 |
РИ 219.24.99-06 |
Гайка |
2Д49.10спч-1-05 |
6 |
6 |
|
|
38 |
6Д49.10.57 |
Прокладка |
2Д49.10спч-1-05 |
2 |
2 |
|
|
39 |
РИ 255.05.74-25 |
Втулка |
2Д49.10спч-1-05 |
26 |
26 |
|
|
40 |
|
Болт 4М16.6gх45.38ХС ОСТ 24.169.02-74 |
2Д49.10спч-1-05 |
19 |
19 |
|
Рисунок 5 - Антивибратор комбинированный
Таблица 4
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
5 |
|
5Д49.12спч-5 |
Антивибратор комбинированный |
|
|
1 |
|
|
1 |
5Д49.12.33-06 |
Палец |
5Д49.12.5спч-3 |
4 |
4 |
|
|
2 |
5Д49.12.25-2 |
Штифт |
5Д49.12спч-5 |
4 |
4 |
|
|
3 |
|
Болт 6М24-6gх80.38ХН3МА ОСТ 24.169.02-74 |
5Д49.12спч-5 |
8 |
8 |
|
|
4 |
5Д49.12.46 |
Пластина замочная |
5Д49.12спч-5 |
4 |
4 |
|
|
5 |
|
Болт 4М10-6gх20.68 ГОСТ 7808-70 |
5Д49.12.5спч-3 |
72 |
72 |
|
|
6 |
5Д49.12.07-3 |
Крышка |
5Д49.12.5спч-3 |
12 |
12 |
|
|
7 |
5Д49.12.33 |
Палец |
5Д49.12.5спч-3 |
8 |
8 |
|
|
8 |
5Д49.12.34Р-02 |
Втулка |
5Д49.12.1спч-5 |
16 |
16 |
Доп. замена на 5Д49.12.47Р-02 |
|
9 |
5Д49.12.1спч-5 |
Ступица |
5Д49.12.5спч-3 |
1 |
1 |
|
|
10 |
5Д49.12.34Р-03 |
Втулка |
5Д49.12.2спч-3 |
2 |
8 |
Доп. замена на 5Д49.12.47Р-03 |
|
11 |
5Д49.12.19-2 |
Маятник |
5Д49.12.2спч-3 |
1 |
4 |
|
|
12 |
5Д49.12.7спч-1 |
Демпфер крутильных колебаний |
5Д49.12спч-5 |
1 |
1 |
|
|
13 |
|
Болт 6М16х1,5-6gх45.38ХС ОСТ 24.169.02-74 |
5Д49.12спч-5 |
12 |
12 |
|
5 |
14 |
|
Гайка М16х1,5-6Н.10.38ХС ГОСТ 5932-73 |
5Д49.12спч-5 |
12 |
12 |
|
|
15 |
1Д43.12.37-3 |
Шайба |
5Д49.12спч-5 |
24 |
24 |
|
|
16 |
5Д49.12.20-2 |
Маятник |
5Д49.12.3спч-3 |
1 |
2 |
|
|
17 |
5Д49.12.34Р-01 |
Втулка |
5Д49.12.3спч-3 |
2 |
4 |
Доп. замена на 5Д49.12.47Р-01 |
|
18 |
5Д49.12.34Р |
Втулка |
5Д49.12.1спч-5 |
8 |
8 |
Доп. замена на 5Д49.12.47Р |
Рисунок 6 - Механизм шатунный
Таблица 5
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
6 |
|
2-5Д49.17спч |
Механизм шатунный |
2А-9ДГ.000спч |
|
8 |
|
|
|
5Д49.17.3спч-2 |
Шатун прицепной |
2-5Д49.17спч |
1 |
8 |
|
|
1 |
2-5Д49.17.1спч |
Шатун главный |
2-5Д49.17спч |
1 |
8 |
|
|
2 |
Д42.17.10 |
Винт |
2-5Д49.17спч |
1 |
8 |
|
|
3 |
5Д49.17.07-1 |
Втулка |
2-5Д49.17спч |
1 |
8 |
|
|
4 |
2-5Д49.17.08-НО-68-1 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.17спч |
1 |
8 |
|
|
5 |
2-5Д49.17.05-1 |
Гайка |
205Д49.17.1спч |
4 |
32 |
|
|
6 |
5Д49.17.6спч-2 |
Втулка |
5Д49.17.3спч-2 2-5Д49.17.1спч |
1 1 |
16 |
|
|
7 |
5Д49.17.18 |
Стопор |
2-5Д49.17спч |
1 |
8 |
|
|
8 |
5Д49.17.04-2 |
Шатун прицепной |
5Д49.17.3спч-2 |
1 |
8 |
|
|
9 |
2-5Д49.17.06-1 |
Болт |
2-5Д49.17спч |
2 |
16 |
|
|
10 |
2-5Д49.17.07-1 |
Втулка |
2-5Д49.17спч |
2 |
16 |
|
|
11 |
5Д49.17.06-3 |
Палец |
2-5Д49.17спч |
1 |
8 |
|
|
12 |
5Д49.17.4спч-3 |
Втулка |
2-5Д49.17.1спч |
1 |
8 |
|
|
13 |
2-5Д49.17.03 |
Болт |
2-5Д49.17.1спч |
4 |
32 |
|
|
14 |
8Д49.17.17 |
Штифт |
2-5Д49.17.1спч |
1 |
8 |
|
|
15 |
5Д49.17.22 |
Штифт |
2-5Д49.17.1спч |
1 |
8 |
|
|
16 |
5Д49.17.8спч-3 |
Вкладыш верхний |
2-5Д49.17спч |
1 |
8 |
Доп. замена на 2-5Д49.17.09 |
6 |
17 |
5Д49.17.9спч-3 |
Вкладыш нижний |
2-5Д49.17спч |
1 |
8 |
Доп. замена на 2-5Д49.17.10 |
Таблица 6
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
6 |
|
2-5Д49.17спч-04 |
Механизм шатунный |
2А-9ДГ.000спч-01 2А-9ДГ.000спч-02 |
|
8 8 |
|
|
|
5Д49.17.3спч-2-02 |
Шатун прицепной |
2-5Д49.17спч-04 |
1 |
8 |
|
|
1 |
2-5Д49.17.1спч |
Шатун главный |
2-5Д49.17спч-04 |
1 |
8 |
|
|
2 |
Д42.17.10 |
Винт |
2-5Д49.17спч-04 |
1 |
8 |
|
|
3 |
5Д49.17.07-1 |
Втулка |
2-5Д49.17спч-04 |
1 |
8 |
|
|
4 |
2-5Д49.17.08-НО-68-1 ТУ38 1051959-90 |
Кольцо уплотнительное |
2-5Д49.17спч-04 |
1 |
8 |
|
|
5 |
2-5Д49.17.05-1 |
Гайка |
2-5Д49.17.1спч |
4 |
32 |
|
|
6 |
5Д49.17.6спч-2 |
Втулка |
5Д49.17.3спч-2-02 2-5Д49.17.1спч |
1 1 |
16 |
|
|
7 |
5Д49.17.18 |
Стопор |
2-5Д49.17спч-04 |
1 |
8 |
|
|
8 |
2-5Д49.17.04 |
Шатун прицепной |
5Д49.17.3спч-2-02 |
1 |
8 |
|
|
9 |
2-5Д49.17.06-2 |
Болт |
2-5Д49.17спч-04 |
2 |
16 |
|
|
10 |
2-5Д49.17.07-2 |
Втулка |
2-5Д49.17спч-04 |
2 |
16 |
|
|
11 |
5Д49.17.06-3-01 |
Палец |
2-5Д49.17спч-04 |
1 |
8 |
|
|
12 |
5Д49.17.4спч-3 |
Втулка |
2-5Д49.17.1спч |
1 |
8 |
|
|
13 |
2-5Д49.17.03 |
Болт |
2-5Д49.17.1спч |
4 |
32 |
|
|
14 |
8Д49.17.17 |
Штифт |
2-5Д49.17.1спч |
1 |
8 |
|
|
15 |
5Д49.17.22 |
Штифт |
2-5Д49.17.1спч |
1 |
8 |
|
|
16 |
5Д49.17.8спч-3 |
Вкладыш верхний |
2-5Д49.17спч-04 |
1 |
8 |
Доп. замена на 2-5Д49.17.09 |
6 |
17 |
5Д49.17.9спч-3 |
Вкладыш нижний |
2-5Д49.17спч-04 |
1 |
8 |
Доп. замена на 2-5Д49 17.10 |
Рисунок 7 – Поршень
Таблица 7
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
7 |
|
2-5Д49.22спч |
Поршень |
2А-9ДГ.000спч |
|
16 |
До 1.10.2004г. |
|
|
2-5Д49.22.1спч |
Поршень |
2-5Д49.22спч |
1 |
16 |
|
|
1 |
1-5Д49.22.06 |
Гайка |
2-5Д49.22.1спч |
4 |
64 |
|
|
2 |
5Д49.22.16-3 |
Втулка |
2-5Д49.22.1спч |
4 |
64 |
|
|
3 |
5Д49.22.10-5-01 |
Шпилька |
2-5Д49.22.1спч |
4 |
64 |
|
|
4 |
5Д49.22.21-ИРП-1266 ТУ38 1051959-90 |
Кольцо* |
2-5Д49.22.1спч |
1 |
16 |
|
|
5 |
5Д49.22.2спч-4 |
Экспандер |
2-5Д49.22спч |
1 |
16 |
|
|
6 |
5Д49.22.08-4 |
Кольцо маслосъемное |
2-5Д49.22спч |
1 |
16 |
|
|
7 |
1-5Д49.22.04 |
Кольцо компрессионное |
2-5Д49.22спч |
1 |
16 |
|
|
8 |
1-5Д49.22.03 |
Кольцо компрессионное |
2-5Д49.22спч |
2 |
32 |
|
|
9 |
2-5Д49.22.01 |
Головка поршня |
2-5Д49.22.1спч |
1 |
19 |
|
|
10 |
1-5Д49.22.08 |
Трубка |
2-5Д49.22.1спч |
4 |
64 |
|
|
11 |
2-5Д49.22.02 |
Тронк поршня |
2-5Д49.22.1спч |
1 |
16 |
|
|
12 |
|
Кольцо В95 ГОСТ 13943-86 |
2-5Д49.22спч |
2 |
32 |
|
|
13 |
5Д49.22.05-3 |
Палец |
2-5Д49.22спч |
1 |
16 |
|
|
14 |
1-5Д49.22.05 |
Кольцо маслосъемное |
2-5Д49.22спч |
1 |
16 |
|
|
15 |
5Д49.22.14-3 |
Пружина |
2-5Д49.22.1спч |
1 |
16 |
|
|
16 |
1-5Д49.22.07 |
Стакан |
2-5Д49.22.1спч |
1 |
16 |
|
Рисунок 8 - Поршень
Таблица 8
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
8 |
|
4-5Д49.22спч-01 |
Поршень |
2А-9ДГ.000спч-01 2А-9ДГ.000спч-02 |
|
16 16 |
С 1.07.2004г. |
|
|
4-5Д49.22.1спч-01 |
Поршень |
4-5Д49.22спч-01 |
1 |
16 |
|
|
1 |
1-5Д49.22.06 |
Гайка |
4-5Д49.22.1спч-01 |
4 |
64 |
|
|
2 |
5Д49.22.16-3 |
Втулка |
4-5Д49.22.1спч-01 |
4 |
64 |
|
|
3 |
5Д49.22.10-5-02 |
Шпилька |
4-5Д49.22.1спч-01 |
4 |
64 |
|
|
4 |
5Д49.22.21-ИРП-1266 ТУ38 1051959-90 |
Кольцо |
4-5Д49.22.1спч-01 |
1 |
16 |
|
|
5 |
5Д49.22.2спч-4 |
Экспандер |
4-5Д49.22спч-01 |
1 |
16 |
|
|
6 |
5Д49.22.08-4 |
Кольцо маслосъемное |
4-5Д49.22спч-01 |
1 |
16 |
|
|
7 |
1-5Д49.22.04 |
Кольцо компрессионное |
4-5Д49.22спч-01 |
1 |
16 |
|
|
8 |
1-5Д49.22.03 |
Кольцо компрессионное |
4-5Д49.22спч-01 |
2 |
32 |
|
|
9 |
4-5Д49.22.01-1 |
Головка поршня |
4-5Д49.22.1спч-01 |
1 |
16 |
|
|
10 |
1-5Д49.22.08 |
Трубка |
4-5Д49.22.1спч-01 |
4 |
64 |
|
|
11 |
4-5Д49.22.02-01 |
Тронк поршня |
4-5Д49.22.1спч-01 |
1 |
16 |
|
|
12 |
|
Кольцо В95 ГОСТ 13943-86 |
4-5Д49.22спч-01 |
2 |
32 |
|
|
13 |
5Д49.22.05-3 |
Палец |
4-5Д49.22спч-01 |
1 |
16 |
|
|
14 |
1-5Д49.22.05 |
Кольцо маслосъемное |
4-5Д49.22спч-01 |
1 |
16 |
|
|
15 |
5Д49.22.14-3 |
Пружина |
4-5Д49.22.1спч-01 |
1 |
16 |
|
|
16 |
1-5Д49.22.07 |
Стакан |
4-5Д49.22.1спч-01 |
1 |
16 |
|
Таблица 9
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
8 |
|
4-5Д49.22спч-03 |
Поршень |
2А-9ДГ.000спч |
|
16 |
С 1.10.2004г. |
|
|
4-5Д49.22.1спч-02 |
Поршень |
4-5Д49.22спч-03 |
1 |
16 |
|
|
1 |
1-5Д49.22.06 |
Гайка |
4-5Д49.22.1спч-02 |
4 |
64 |
|
|
2 |
5Д49.22.16-3 |
Втулка |
4-5Д49.22.1спч-02 |
4 |
64 |
|
|
3 |
5Д49.22.10-5-02 |
Шпилька |
4-5Д49.22.1спч-02 |
4 |
64 |
|
|
4 |
5Д49.22.21-ИРП-1266 ТУ38 1051959-90 |
Кольцо* |
4-5Д49.22.1спч-02 |
1 |
16 |
|
|
5 |
5Д49.22.2спч-4 |
Экспандер |
4-5Д49.22спч-03 |
1 |
16 |
|
|
6 |
5Д49.22.08-4 |
Кольцо маслосъемное |
4-5Д49.22спч-03 |
1 |
16 |
|
|
7 |
1-5Д49.22.04 |
Кольцо компрессионное |
4-5Д49.22спч-03 |
1 |
16 |
|
|
8 |
1-5Д49.22.03 |
Кольцо компрессионное |
4-5Д49.22спч-03 |
2 |
32 |
|
|
9 |
4-5Д49.22.01-1 |
Головка поршня |
4-5Д49.22.1спч-02 |
1 |
16 |
|
|
10 |
1-5Д49.22.08 |
Трубка |
4-5Д49.22.1спч-02 |
4 |
64 |
|
|
11 |
4-5Д49.22.02-02 |
Тронк поршня |
4-5Д49.22.1спч-02 |
1 |
16 |
|
|
12 |
|
Кольцо В95 ГОСТ 13943-86 |
4-5Д49.22спч-03 |
2 |
32 |
|
|
13 |
5Д49.22.05-3 |
Палец |
4-5Д49.22спч-03 |
1 |
16 |
|
|
14 |
1-5Д49.22.05 |
Кольцо маслосъемное |
4-5Д49.22спч-03 |
1 |
16 |
|
|
15 |
5Д49.22.14-3 |
Пружина |
4-5Д49.22.1спч-02 |
1 |
16 |
|
|
16 |
1-5Д49.22.07 |
Стакан |
4-5Д49.22.1спч-02 |
1 |
16 |
|
Рисунок 9 - Блок цилиндров
Таблица 10
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
9 |
|
2-5Д49.35спч-1-04 |
Блок цилиндров |
2А-9ДГ.000спч 2А-9ДГ.000спч-01 |
|
1 1 |
|
|
|
2-5Д49.35спч-1-09 |
Блок цилиндров |
2А-9ДГ.000спч-02 |
|
1 |
|
|
|
2-5Д49.2спч |
Подшипник коленчатого вала |
2-5Д49.35спч-1-04 |
1 |
1 |
|
|
|
4-Д49.35.7спч |
Проставок уплотнительный |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
16 16 |
16 16 |
|
|
1 |
2-5Д49.35.17 |
Болт |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
2 2 |
2 2 |
|
|
2 |
2-5Д49.35.19 |
Шайба |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
20 20 |
20 20 |
|
|
3 |
2-5Д49.35.18 |
Гайка |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
20 20 |
20 20 |
|
|
4 |
2-5Д49.35.11-01 |
Болт |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
18 18 |
18 18 |
|
|
5 |
2-5Д49.35.11 |
Болт |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
18 18 |
18 18 |
|
|
6 |
6Д49.35.72-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
36 36 |
36 36 |
|
|
7 |
2-5Д49.35.13 |
Колпачок |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
36 36 |
36 36 |
|
|
8 |
|
Шайба С.8.04.20 ГОСТ 11371-78 |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
36 36 |
36 36 |
|
|
9 |
|
Болт М8-6gх45.68 ГОСТ 7796-70 |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
36 36 |
36 36 |
|
|
10 |
2-5Д49.35.12 |
Шайба |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
36 36 |
36 36 |
|
9 |
11 |
|
Болт 4М12.6gх35.38ХС ОСТ 24.169.02-74 |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
32 32 |
32 32 |
|
|
12 |
|
Шайба С.12.04.20 ГОСТ 11371-78 |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
32 32 |
32 32 |
|
|
13 |
1-5Д49.35.7спч |
Коллектор правый |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
1 1 |
1 1 |
|
|
14 |
6Д49.35.30 |
Прокладка |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
16 16 |
16 16 |
|
|
15 |
2-5Д49.35.26-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
8 8 |
8 8 |
|
|
16 |
1-5Д49.35.04-1 |
Проставок |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
2 2 |
2 2 |
|
|
17 |
6Д49.35.35-1 |
Шпилька |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
18 |
03Д49.35.59 |
Шайба |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
19 |
6Д49.35.47 |
Гайка |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
20 |
6Д49.35.57 |
Гайка-заглушка |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
9 |
21 |
6Д49.35.48 |
Трубка проставочная |
2-5Д49.35спч-1-04 |
16 |
16 |
Для диз.-ген. № 1 - 185 |
6Д49.35.48-1 |
Трубка проставочная |
2-5Д49.35спч-1-04 |
16 |
16 |
Для диз.-ген. с № 186 До 01.04.94г. |
||
6Д49.35.48-2 |
Трубка проставочная |
2-5Д49.35спч-1-04 |
16 |
16 |
Для диз.-ген. с 01.04.94г. до 01.07.02г. |
||
6Д49.35.48-3 |
Трубка проставочная |
2-5Д49.35спч-1-04 |
16 |
16 |
Для диз.-ген. 2А-9ДГ с 01.07.02г Для диз.-ген. 2А-9ДГ-01 с № 1 |
||
2-5Д49.35спч-1-09 |
16 |
16 |
Для диз.-ген. 2А-9ДГ-02 с № 1 |
||||
9 |
22 |
6Д49.35.68 |
Прокладка |
2-5Д49.35спч-1-04 |
16 |
16 |
Для диз.-ген. 2А-9ДГ до № 186 |
6Д49.35.21-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
16 16 |
16 16 |
Для диз.-ген. 2А-9ДГ с №186 |
||
|
23 |
РИ 219.24.99-11 |
Гайка |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
20 20 |
20 20 |
|
|
24 |
РИ 219.23.99-15 |
Шайба |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
20 20 |
20 20 |
|
|
25 |
5Д49.35.15-01 |
Шпилька |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
16 16 |
16 16 |
|
|
26 |
4Д49.35.26-1 |
Кольцо |
4Д49.35.7спч |
1 |
16 |
|
|
27 |
4Д49.35.28 |
Винт |
4Д49.35.7спч |
2 |
32 |
|
|
28 |
4Д49.35.27-1 |
Обечайка |
4Д49.35.7спч |
1 |
16 |
|
|
29 |
4Д49.35.25 |
Кольцо |
4Д49.35.7спч |
1 |
16 |
|
|
30 |
6Д49.35.49-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
4Д49.35.7спч |
2 |
32 |
|
9 |
31 |
1-5Д49.35.8спч |
Коллектор левый |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
1 1 |
1 1 |
|
|
32 |
5Д49.35.15 |
Шпилька |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
4 4 |
4 4 |
|
|
33 |
РИ 219.24.99-06 |
Гайка |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
34 |
РИ 219.23.99-03 |
Шайба |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
35 |
6Д49.35.11спч-2 |
Накладка* |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
36 |
2-5Д49.35.10-02 |
Подвеска |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
1 1 |
1 1 |
|
|
37 |
2-5Д49.2.2спч |
Вкладыш верхний |
2-5Д49.2спч |
10 |
10 |
|
|
38 |
2-5Д49.2.1спч |
Вкладыш нижний |
2-5Д49.2спч |
10 |
10 |
|
|
39 |
2-5Д49.35.10 |
Подвеска |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
1 1 |
1 1 |
|
|
40 |
6Д49.35.41 |
Штифт |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
10 10 |
10 10 |
|
|
41 |
|
Шпилька М16-6gх100 16/20.38ХС ОСТ 24.169.05-76 |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
64 64 |
64 64 |
|
|
42 |
2-5Д49.2.05 |
Полукольцо |
2-5Д49.2спч |
4 |
4 |
|
|
43 |
|
Винт ВМ8х18.68 ГОСТ 17475-80 |
2-5Д49.2спч |
16 |
16 |
|
|
44 |
2-5Д49.35.16 |
Болт |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
18 18 |
18 18 |
|
|
45 |
2-5Д49.35.10-01 |
Подвеска |
2-5Д49.35спч-1-04 2-5Д49.35спч-1-09 |
8 8 |
8 8 |
|
Рисунок 10 - Втулка цилиндра
Таблица 11
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
10 |
|
6Д49.36спч-1-01 |
Втулка цилиндра |
2А-9ДГ.000спч |
|
16 |
|
|
1 |
6Д49.36.11-1-ИРП-1266 ТУ38 1051959-90 |
Кольцо уплотнительное* |
6Д49.36спч-1-01 |
4 |
64 |
|
|
2 |
6Д49.36.02-1 |
Рубашка |
6Д49.36спч-1-01 |
1 |
16 |
|
|
3 |
6Д49.36.17-ИРП-1338 ТУ38 1051959-90 |
Кольцо уплотнительное* |
6Д49.36спч-1-01 |
2 |
32 |
|
|
4 |
6Д49.36.01-1 |
Втулка цилиндра |
6Д49.36спч-1-01 |
1 |
16 |
|
|
5 |
4Д49.36.03 |
Шпилька |
6Д49.36спч-1-01 |
5 |
80 |
|
|
6 |
6Д49.36.16-ИРП-1338 ТУ38 1051959-90 |
Кольцо резиновое* |
6Д49.36спч-1-01 |
1 |
16 |
|
|
7 |
6Д49.36.09 |
Шайба |
6Д49.36спч-1-01 |
6 |
96 |
|
|
8 |
6Д49.36.04 |
Гайка |
6Д49.36спч-1-01 |
5 |
80 |
|
|
9 |
6Д49.36.12 |
Гайка |
6Д49.36спч-1-01 |
1 |
16 |
|
|
10 |
6Д49.36.15-ИРП-1287 ТУ38 1051959-90 |
Прокладка* |
6Д49.36спч-1-01 |
12 |
192 |
|
|
11 |
4Д49.36.2спч |
Втулка |
6Д49.36спч-1-01 |
12 |
192 |
|
|
12 |
4Д49.36.03-1 |
Шпилька |
6Д49.36спч-1-01 |
1 |
16 |
|
|
13 |
Д42.36.24 |
Прокладка |
6Д49.36спч-1-01 |
12 |
192 |
|
|
14 |
4Д49.36.05 |
Прокладка |
6Д49.36спч-1-01 |
1 |
16 |
|
Таблица 12
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
10 |
|
6Д49.36спч-4 |
Втулка цилиндра |
2А-9ДГ.000спч-01 2А-9ДГ.000спч-02 |
|
16 16 |
|
|
1 |
6Д49.36.11-1-ИРП-1266 ТУ38 1051959-90 |
Кольцо уплотнительное* |
6Д49.36спч-4 |
4 |
64 |
|
|
2 |
6Д49.36.02-1 |
Рубашка |
6Д49.36спч-4 |
1 |
16 |
|
|
3 |
6Д49.36.17-ИРП-1338 ТУ38 1051959-90 |
Кольцо уплотнительное* |
6Д49.36спч-4 |
2 |
32 |
|
|
4 |
6Д49.36.01-4 |
Втулка цилиндра |
6Д49.36спч-4 |
1 |
16 |
|
|
5 |
4Д49.36.03 |
Шпилька |
6Д49.36спч-4 |
5 |
80 |
|
|
6 |
6Д49.36.16-ИРП-1338 ТУ38 1051959-90 |
Кольцо резиновое* |
6Д49.36спч-4 |
1 |
16 |
|
|
7 |
6Д49.36.09 |
Шайба |
6Д49.36спч-4 |
6 |
96 |
|
|
8 |
6Д49.36.04 |
Гайка |
6Д49.36спч-4 |
5 |
80 |
|
|
9 |
6Д49.36.12 |
Гайка |
6Д49.36спч-4 |
1 |
16 |
|
|
10 |
6Д49.36.15-ИРП-1287 ТУ38 1051959-90 |
Прокладка* |
6Д49.36спч-4 |
12 |
192 |
|
|
11 |
4Д49.36.2спч |
Втулка |
6Д49.36спч-4 |
12 |
192 |
|
|
12 |
4Д49.36.03-1 |
Шпилька |
6Д49.36спч-4 |
1 |
16 |
|
|
13 |
Д42.36.24 |
Прокладка |
6Д49.36спч-4 |
12 |
192 |
|
|
14 |
4Д49.36.05 |
Прокладка |
6Д49.36спч-4 |
1 |
16 |
|
Рисунок 11 – Механизм валоповоротный
Таблица 13
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
11 |
|
5Д49.39спч-2 |
Механизм валоповоротный |
|
|
1 |
|
|
|
5Д49.39.1спч |
Кронштейн поворотный |
5Д49.39спч-2 |
1 |
1 |
|
|
1 |
5Д49.39.3спч |
Кронштейн поворотный |
5Д49.39.1спч |
1 |
1 |
|
|
2 |
4Д49.39.17 |
Кольцо |
5Д49.39.1спч |
2 |
2 |
Подбор |
4Д49.39.17-01 |
Кольцо |
5Д49.39.1спч |
2 |
2 |
|||
|
3 |
5Д49.39.13 |
Ось |
5Д49.39спч-2 |
2 |
2 |
|
|
4 |
5Д49.39.04 |
Стопор |
5Д49.39спч-2 |
1 |
1 |
|
|
5 |
6Д49.39.40 |
Скоба |
5Д49.39спч-2 |
1 |
1 |
|
|
6 |
|
Шайба С.8.04.016 ГОСТ 11371-78 |
5Д49.39спч-2 |
1 |
1 |
|
|
7 |
|
Пружина тарельчатая II-1-3-20х9х0,5-100ºС Ц9.хр. ГОСТ 3057-90 |
5Д49.39спч-2 |
1 |
1 |
|
|
8 |
|
Болт М8-6gх25.68.016 ГОСТ 7808-70 |
5Д49.39спч-2 |
1 |
1 |
|
|
9 |
5Д49.39.02 |
Вал червяка |
5Д49.39.1спч |
1 |
1 |
|
|
10 |
|
Штифт 8х60.016 ГОСТ 3129-70 |
5Д49.39спч-2 |
2 |
2 |
|
|
11 |
|
Рукоятка 7061-0031.016 ГОСТ 3055-69 |
5Д49.39спч-2 |
1 |
1 |
|
11 |
12 |
РИ 274.06.76-48 |
Штифт |
5Д49.39спч-2 |
1 |
1 |
|
|
13 |
5Д49.39.03 |
Вал |
5Д49.39спч-2 |
1 |
1 |
|
|
14 |
5Д49.39.14 |
Пружина |
5Д49.39спч-2 |
2 |
2 |
|
|
15 |
|
Шплинт 5х32.016 ГОСТ 397-79 |
5Д49.39спч-2 |
2 |
2 |
|
|
16 |
5Д49.39.01-2 |
Кронштейн |
5Д49.39спч-2 |
1 |
1 |
|
|
17 |
|
Винт ВМ5-6gх25.68.016 ГОСТ 1491-80 |
5Д49.39спч-2 |
2 |
2 |
|
|
18 |
|
Пружина тарельчатая II-1-3-9х5,6х0,45х0,2- 100 ºС Ц6.хр. ГОСТ 3057-90 |
5Д49.39спч-2 |
4 |
4 |
|
|
19 |
|
Выключатель* ВПК 2110 БУ2 ТУ 16.526.433-78 |
5Д49.39спч-2 |
1 |
1 |
|
|
20 |
|
Гайка М5-6Н.6.016 ГОСТ 5927-70 |
5Д49.39спч-2 |
2 |
2 |
|
|
21 |
|
Болт М10-6gх20.68.016 ГОСТ 7808-70 |
5Д49.39спч-2 |
2 |
2 |
|
|
22 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Ц6.хр. ГОСТ 3057-90 |
5Д49.39спч-2 |
2 |
2 |
|
11 |
23 |
5Д49.39.2спч |
Кронштейн |
5Д49.39спч-2 |
1 |
1 |
|
|
24 |
5Д49.39.09 |
Прокладка |
5Д49.39спч-2 |
1 |
1 |
|
|
25 |
|
Штифт 10х70.016 ГОСТ 3129-70 |
5Д49.39.1спч |
1 |
1 |
|
|
26 |
|
Масленка 1,3 Ц6 ГОСТ 19853-74 |
5Д49.39спч-2 |
1 |
1 |
|
|
27 |
5Д49.39.15 |
Муфта переходная |
5Д49.39.1спч |
1 |
1 |
|
|
28 |
5Д49.39.11 |
Червяк |
5Д49.39.1спч |
1 |
1 |
|
|
29 |
РИ 255.30.71-19 |
Втулка |
5Д49.39.3спч |
2 |
2 |
|
Рисунок 12 - Управление регулятором. До 01.10.07г.
Таблица 14
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
12 |
|
5Д49.43спч-1-03 |
Управление регулятором. До 01.10.07 |
2А-9ДГ.000спч |
|
1 |
До 01.10.07 г. |
2А-9ДГ.000спч-01 |
|
1 |
Для диз-ген. №№ 1 - 14 |
||||
|
|
1Д40.108.2спч-1-06 |
Сервомотор пусковой |
5Д49.43спч-1-03 |
1 |
1 |
|
|
|
11Д45.132.12спч |
Обратный клапан |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
|
С423.33.74спч-13 |
Угольник |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
1 |
14Д40.108.12спч |
Рукав* |
5Д49.43спч-1-03 |
2 |
2 |
|
|
2 |
|
Кольцо* 065-075-58-1-2 ГОСТ 9833-73 |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
3 |
Д45.132.04-1 |
Поршень |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
4 |
14Д40.108.45 |
Пружина |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
5 |
14Д40.108.50 |
Кольцо уплотнительное* |
1Д40.108.2спч-1-06 |
2 |
2 |
|
|
6 |
30Д.132.57-5 |
Пробка |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
7 |
Д45.132.06 |
Стакан |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
8 |
|
Шарик* 12-200 ГОСТ 3722-81 |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
9 |
РИ 471.04.74-10 |
Прокладка |
1Д40.108.2спч-1-06 |
6 |
6 |
|
|
10 |
Д45.132.10-1 |
Штуцер |
1Д40.108.2спч-1-06 |
2 |
2 |
|
|
11 |
11Д45.132.34 |
Штуцер |
11Д45.132.12спч |
1 |
1 |
|
|
12 |
РИ 471.04.74-08 |
Прокладка |
11Д45.132.12спч |
1 |
1 |
|
12 |
13 |
|
Шарик* 10-200 ГОСТ 3722-81 |
11Д45.132.12спч |
1 |
1 |
|
|
14 |
11Д45.132.3-1 |
Угольник |
11Д45.132.12спч |
1 |
1 |
|
|
15 |
РИ 423.35.74-02 |
Гайка |
1Д40.108.2спч-1-06 |
2 |
2 |
|
|
16 |
РИ 423.41.74-05 |
Корпус |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
17 |
|
Гайка М8-6Н.6.05 ГОСТ 2524-70 |
1Д40.108.2спч-1-06 |
8 |
8 |
|
|
18 |
|
Пружина тарельчатая II-1-3-20х9х1,0х0,5-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
1Д40.108.2спч-1-06 |
12 |
12 |
|
|
19 |
|
Шпилька 2М8-6gх20.68 ГОСТ 22034-76 |
1Д40.108.2спч-1-06 |
8 |
8 |
|
|
20 |
11Д45.132.05 |
Корпус |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
21 |
Д45.132.09 |
Прокладка |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
22 |
1Д40.108.03-2 |
Крышка |
1Д40.108.2спч-1-06 |
1 |
1 |
|
|
23 |
РИ 423.33.74-02 |
Корпус |
С423.33.74спч-1-06 |
1 |
1 |
|
|
24 |
РИ 471.04.74-10 |
Прокладка |
С423.33.74спч-13 |
2 |
2 |
|
|
25 |
РИ 423.34.74-05 |
Прокладка |
С423.33.74спч-13 |
1 |
1 |
|
Рисунок 13 - Привод распределительного вала
Рисунок 14 - Привод распределительного вала
Рисунок 15 - Привод распределительного вала
Рисунок 16 - Привод распределительного вала
Рисунок 17 - Привод распределительного вала
Таблица 15
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||||
Обозначение сборочной единицы |
количество, шт. |
||||||||
в сбор. единице |
в изделии |
||||||||
13-17 |
|
1А-5Д49.69спч-02 |
Привод распределительного вала |
2А-9ДГ.000спч |
|
1 |
|
||
|
|
18-9ДГ.69спч-01 |
Привод распределительного вала |
2А-9ДГ.000спч-02 |
|
1 |
|
||
|
|
2-5Д49.69.4спч-08 |
Привод регулятора |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
|
18-9ДГ.69.1спч |
Привод регулятора |
18-9ДГ.69спч-01 |
1 |
1 |
|
||
|
|
1-5Д49.69.7спч-1 |
Шестерня регулятора |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч-01 |
1 1 |
1 1 |
|
||
|
1 |
2А-5Д49.69.02-1 |
Корпус задний |
1А-5Д49.69спч-02 |
1 |
1 |
Заказ. компл. с дет. поз. 41 и 86 |
||
2А-5Д49.69.02-1-03 |
Корпус задний |
18-9ДГ.69спч-01 |
1 |
1 |
|||||
|
2 |
1-5Д49.69.47-1-02 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
3 |
РИ 471.08.74-08 |
Прокладка |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
4 |
РИ 42о.22.74-56 |
Пробка |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
5 |
РИ 471.04.74-28 |
Прокладка |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
6 |
РИ 420.22.74-68 |
Пробка |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
7 |
|
Кольцо В160 ГОСТ 13943-86 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
8 |
|
Болт 4М16-6gх45.38ХС ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
13 13 |
13 13 |
|
||
|
9 |
|
Шпилька 2М16-6gх50.68 ГОСТ 22034-76 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
8 6 |
8 6 |
|
||
13-17 |
10 |
1-5Д49.69.69 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
11 |
РИ 219.24.99-06 |
Гайка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
45 26 |
45 26 |
|
||
|
12 |
1-5Д49.69.60-1-01 |
Шайба |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
7 7 |
7 7 |
|
||
|
13 |
РИ219.23.99-03 |
Шайба |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
39 26 |
39 26 |
|
||
|
14 |
7-2Д42.128-43-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
15 |
1-5Д49.69.93-01 |
Болт |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 8 |
2 8 |
|
||
|
16 |
|
Шпилька 2М16-6gх80 20/20 71.38ХС ОСТ 24.169.05-76 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
17 |
1-5Д49.69.60-1 |
Шайба |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 7 |
4 7 |
|
||
|
18 |
|
Кольцо В225 ГОСТ 13943-86 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
3 3 |
3 3 |
|
||
|
19 |
РИ 311.17.74-74 |
Кольцо |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
20 |
1-5Д49.69.70 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
13-17 |
21 |
|
Гайка М10-6Н.6 ГОСТ 5927-70 |
1А-5Д49.69спч-02 2-5Д49.69.4спч-08 |
12 3 |
15 |
|
||
18-9ДГ.69спч-01 18-9ДГ.69.1спч |
16 3 |
19 |
|||||||
|
22 |
|
Пружина тарельчатая II-1-2-20,0х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
1А-5Д49.69спч-02 2-5Д49.69.4спч-08 |
12 9 |
21 |
|
||
18-9ДГ.69спч-01 18-9ДГ.69.1спч |
16 6 |
22 |
|||||||
|
23 |
|
Шпилька 2М10-6gх30.68 ГОСТ 22034-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
24 |
|
Шпилька 2М10-6gх50.68 ГОСТ 22034-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
25 |
5Д49.151.27 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
26 |
2-5Д49.69.11спч |
Крышка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
27 |
|
Болт 4М16-6gх70.38ХС ОСТ 24.169.02-74 |
1А-9ДГ.69спч-02 |
4 |
4 |
|
||
Болт М16-6gх65.66 ГОСТ 7798-70 |
18-9ДГ.69спч-01 |
4 |
4 |
|
|||||
|
28 |
|
Кольцо В100 ГОСТ 13943-86 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
10 10 |
10 10 |
|
||
|
29 |
1-5Д49.69.29-3-03 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
3 3 |
3 3 |
|
||
13-17 |
30 |
1-5Д49.69.29-3-01 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
31 |
1-5Д49.69.32-3-03 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
32 |
|
Кольцо В80 ГОСТ 13943-86 |
1А-5Д49.69спч-02 2-5Д49.69.4спч-08 |
1 1 |
2 |
|
||
18-9ДГ.69спч-01 18-9ДГ.69.1спч |
1 1 |
2 |
|||||||
|
33 |
1-5Д49.69.25-3-01 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
34 |
1-5Д49.69.24-3-01 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
35 |
|
Болт М8-6gх14.68 ГОСТ 7808-70 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
66 66 |
66 66 |
|
||
|
36 |
Д56.69.47 |
Замок |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
7 7 |
7 7 |
|
||
|
37 |
Д56.69.46 |
Шайба |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
33 33 |
33 33 |
|
||
|
38 |
Д56.69.47-01 |
Замок |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
16 16 |
16 16 |
|
||
|
39 |
|
Штифт 2.16х50 ГОСТ 9464-79 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
40 |
2А-5Д49.69.01-1 |
Корпус передний |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
Заказ. компл. с дет. поз. 1 и 86 |
||
13-17 |
41 |
1-5Д49.69.48-1 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
42 |
РИ 311.17.74-64 |
Кольцо |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
43 |
1-5Д49.69.24-3-03 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
44 |
|
Шпилька 2М16-6gх70.68 ГОСТ 22034-76 |
18-9ДГ.69спч-01 |
2 |
2 |
|
||
|
45 |
|
Шпилька 2М16-6gх220.68 ГОСТ 22034-76 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
46 |
1-5Д49.69.94 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
47 |
1-5Д49.69.90 |
Кольцо |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
48 |
2-5Д49.69.19-01 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
49 |
|
Заклепка 5х14.00 ГОСТ 10300-80 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
50 |
Д56.69.47-02 |
Замок |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
10 10 |
10 10 |
|
||
|
51 |
1-5Д49.69.29-3-05 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
52 |
РИ 311.17.74-47 |
Кольцо |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
3 3 |
3 3 |
|
||
|
53 |
РИ 311.17.74-48 |
Кольцо |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
13-17 |
54 |
РИ 420.30.70-06 |
Пробка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
3 3 |
3 3 |
|
||
|
55 |
2А-5Д49.69.06 |
Штуцер |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
56 |
РИ 471.04.74-10 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
57 |
|
Болт 4М16.6gх170.38ХС ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 |
6 |
6 |
|
||
|
1-5Д49.69.93-01 |
Болт |
18-9ДГ.69спч-01 |
6 |
6 |
|
|||
|
58 |
1-5Д49.69.26-3-01 |
Обойма |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
59 |
РИ 422.81.74-04 |
Штуцер |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
60 |
1-5Д49.69.56-1 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
61 |
1-5Д49.69.43-1 |
Крышка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
62 |
3РС.03.039-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
8 8 |
8 8 |
|
||
|
63 |
|
Шайба С.10.04 ГОСТ 11371-78 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
8 8 |
8 8 |
|
||
|
64 |
|
Болт 6М10-6gх80 ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
8 8 |
8 8 |
|
||
13-17 |
65 |
|
Шпилька 2М10-6gх20.68 ГОСТ 22034-76 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
8 8 |
8 8 |
|
||
|
66 |
М7РС2.00.024 |
Пружина |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
67 |
1А-6Д49.69.27 |
Прокладка |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
68 |
|
Гайка М6-6Н.6 ГОСТ 5927-70 |
1А-5Д49.69спч-02 |
4 |
4 |
|
||
|
69 |
|
Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
1А-5Д49.69спч-02 |
4 |
4 |
|
||
|
70 |
|
Шпилька 2М6-6gх16.68 ГОСТ 22032-76 |
1А-5Д49.69спч-02 |
4 |
4 |
|
||
|
71 |
1А-6Д49.69.28 |
Фланец |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
2А-5Д49.69.04 |
Фланец |
18-9ДГ.69спч-01 |
1 |
1 |
|||||
|
72 |
36ДГ.69.06 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
73 |
1А-6Д49.69.11спч |
Муфта |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
74 |
3А-6Д49.69.04 |
Муфта |
1А-5Д49.69спч-02 |
1 |
1 |
|
||
|
75 |
|
Кольцо В72 ГОСТ 13943-86 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
13-17 |
76 |
|
Болт М16-6gх95.38ХС ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
3 3 |
3 3 |
|
||
|
77 |
1-5Д49.69.86 |
Болт |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
3 3 |
3 3 |
|
||
|
78 |
1-5Д49.69.93-05 |
Болт |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
79 |
|
Болт М12-6gх35.68 ГОСТ 7805-70 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
14 14 |
14 14 |
|
||
|
80 |
|
Пружина тарельчатая II-1-2-25х14х1,6х0,5- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
1А-5Д49.69спч-02 2-5Д49.69.4спч-08 |
24 8 |
32 |
|
||
18-9ДГ.69спч-01 18-9ДГ.69.1спч |
26 8 |
34 |
|||||||
|
81 |
1-5Д49.69.41-1 |
Крышка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
82 |
5Д49.69.25 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
83 |
|
Болт М16-6gх40.68 ГОСТ 7808-70 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
84 |
1-5Д49.69.84 |
Шпилька |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
85 |
2А-5Д49.69.03-1 |
Корпус верхний |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
Заказ. компл. с дет. поз. 1 и 41 |
||
|
86 |
1-5Д49.69.50-1 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
13-17 |
87 |
|
Болт 4М16-6gх140.38ХС ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
88 |
2А-5Д49.69.5спч |
Форсунка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
2 2 |
|
||
|
89 |
|
Шпилька 2М10-6gх30.68 ГОСТ 22034-76 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
4 4 |
|
||
|
90 |
|
Гайка М10-6Н.6 ГОСТ 15521-70 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
4 4 |
|
||
|
91 |
1-5Д49.69.55-1 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
92 |
1-5Д49.69.40-1 |
Крышка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
93 |
2-5Д49.69.17 |
Крышка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
94 |
|
Болт М12-6gх40.68 ГОСТ 7805-70 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
8 8 |
8 8 |
|
||
|
95 |
2-5Д49.69.12спч |
Труба |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
96 |
1-5Д49.69.54-1 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
97 |
2А-5Д49.69.09 |
Прокладка |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
98 |
|
Болт 4М16-6gх190.38ХС ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
13-17 |
99 |
|
Болт 4М16-6gх105.38ХС ОСТ 24.169.02-74 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
100 |
1-5Д49.69.93-03 |
Болт |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
101 |
1-5Д49.69.04-1-01 |
Шестерня |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
102 |
|
Подшипник* 70-42315 КЗМ ГОСТ 8328-75 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
103 |
1-5Д49.69.05-1 |
Шестерня |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
104 |
|
Подшипник* 303609Н ГОСТ 5721-75 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
105 |
1-5Д49.69.12-1 |
Вал с шестерней |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
106 |
|
Подшипник* 70-32309 ЛЗМ ГОСТ 8328-75 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
107 |
|
Подшипник* 70-42609 ЛЗМ ГОСТ 8328-75 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
6 6 |
6 6 |
|
||
|
108 |
1-5Д49.69.11-1 |
Шестерня |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
2 2 |
2 2 |
|
||
|
109 |
|
Подшипник* 42130 КЗМ ГОСТ 8328-75 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
4 4 |
4 4 |
|
||
|
110 |
1-5Д49.69.06-1 |
Шестерня проходная |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
111 |
1-5Д49.69.5спч-1 |
Блок шестерен |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
13-17 |
112 |
1-5Д49.69.10-1 |
Втулка зубчатая |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
113 |
1-5Д49.69.76 |
Шайба |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
114 |
РИ 311.17.74-99 |
Кольцо |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
115 |
|
Кольцо В120 ГОСТ 13943-86 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
116 |
1-5Д49.69.09-1 |
Шестерня |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
117 |
1-5Д49.69.13-1 |
Шестерня |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
118 |
1-5Д49.69.13спч |
Отбойник |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
2 2 |
|
||
|
119 |
|
Подшипник* 70-207К5 ГОСТ 8338-75 |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
120 |
2-5Д49.69.8спч-02 |
Шестерня с валом |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
|
121 |
|
Подшипник* 70-42208М ГОСТР 8328-75 |
1А-5Д49.69спч-02 2-5Д49.69.4спч-08 |
1 1 |
2 |
|
||
18-9ДГ.69спч-01 18-9ДГ.69.1спч |
1 1 |
2 |
|||||||
|
122 |
1-5Д49.147.15 |
Вал |
1А-5Д49.69спч-02 18-9ДГ.69спч-01 |
1 1 |
1 1 |
|
||
13-17 |
123 |
2-5Д49.69.5спч |
Корпус |
2-5Д49.69.1спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
124 |
РИ 255.05.74-12 |
Втулка |
2-5Д49.69.5спч 18-9ДГ.69.1спч |
4 4 |
4 4 |
|
||
|
125 |
|
Шпилька 2М10-6gх30.68 ГОСТ 22038-76 |
2-5Д49.69.4спч-08 |
3 |
3 |
|
||
|
126 |
|
Болт М10-6gх30 ОСТ 24.169.02-74 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
2 2 |
2 2 |
|
||
|
127 |
|
Шпилька 2М10-6gх45.68 ГОСТ 22032-76 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
2 2 |
2 2 |
|
||
|
128 |
1-5Д49.69.12спч |
Крышка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
129 |
1-5Д40.69.36-1-01 |
Обойма |
2-5Д49.69.5спч 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
130 |
1-5Д49.69.72 |
Прокладка |
2-5Д49.69.1спч-08 2-5Д49.69.5спч |
1 1 |
2 |
|
||
18-9ДГ.69.1спч 2-5Д49.69.5спч |
1 1 |
2 |
|||||||
|
131 |
|
Кольцо В52 ГОСТ 13943-86 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
132 |
РИ 311.17.74-24 |
Кольцо |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
133 |
|
Подшипник* 70-205К ГОСТ 8338-75 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
13-17 |
134 |
|
Гайка М12-6Н.04 ГОСТ 2526-70 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
4 4 |
4 4 |
|
||
|
135 |
|
Шпилька 2М12-6gх50.68 ГОСТ 22038-76 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
4 4 |
4 4 |
|
||
|
136 |
|
Винт ВМ8-6gх35.68 ГОСТ 17475-80 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
4 4 |
4 4 |
|
||
|
137 |
11Д45.133.07 |
Прокладка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
138 |
1-5Д49.69.79 |
Стакан |
1-5Д49.69.7спч-1 |
1 |
1 |
|
||
|
139 |
1-5Д49.69.71 |
Прокладка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
2 2 |
2 2 |
|
||
|
140 |
1-5Д49.69.78 |
Кольцо |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
141 |
|
Кольцо В75 ГОСТ 13943-86 |
1-5Д49.69.7спч-1 |
2 |
2 |
|
||
|
142 |
|
Кольцо В45 ГОСТ 13942-86 |
1-5Д49.69.7спч-1 |
1 |
1 |
|
||
|
143 |
РИ 311.09.74-63 |
Кольцо |
1-5Д49.69.7спч-1 |
1 |
1 |
|
||
|
144 |
|
Подшипник* 70 109 ГОСТ 8338-75 |
1-5Д49.69.7спч-1 |
2 |
2 |
|
||
|
145 |
1-5Д49.69.18-1 |
Шестерня |
1-5Д49.69.7спч-1 |
1 |
1 |
|
||
13-17 |
146 |
6Д49.92.04 |
Втулка |
2-5Д49.69.5спч |
4 |
4 |
|
||
|
147 |
1-5Д49.147.07 |
Прокладка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
148 |
9-2Д49.69.04-1 |
Крышка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
149 |
|
Болт М12-6gх30.68 ГОСТ 7808-70 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
4 4 |
|
||
|
150 |
9-2Д49.69.09 |
Пробка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
21 1 |
1 1 |
|
||
|
151 |
РИ 471.04.74-16 |
Прокладка |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
152 |
|
Винт В.М8-6gх20.68 ГОСТ 17475-80 |
2-5Д49.69.5спч |
4 |
4 |
|
||
|
153 |
1-5Д49.69.37-1-01 |
Обойма |
2-5Д49.69.5спч |
1 |
1 |
|
||
|
154 |
1-5Д49.69.52-1 |
Прокладка |
2-5Д49.69.5спч |
1 |
1 |
|
||
|
155 |
РИ 311.17.74-39 |
Кольцо |
1А-9ДГ.69спч-02 2-5Д49.69.4спч-08 |
1 1 |
2 |
|
||
18-9ДГ.69спч-01 18-9ДГ.69.1спч |
1 1 |
2 |
|||||||
|
156 |
2-5Д49.69.6спч-05 |
Блок шестерен |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
1 1 |
1 1 |
|
||
|
157 |
|
Штифт 2.12х45 ГОСТ 9464-79 |
2-5Д49.69.4спч-08 18-9ДГ.69.1спч |
2 2 |
2 2 |
|
||
Рисунок 18 - Привод распределительного вала
Рисунок 19 - Привод распределительного вала
Рисунок 20 - Привод распределительного вала
Рисунок 21 - Привод распределительного вала
Рисунок 22 - Привод распределительного вала
Таблица 16
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
18-22 |
|
14-9ДГ.69спч |
Привод распределительного вала |
2А-9ДГ.000спч-01 |
|
1 |
|
|
|
2-5Д49.69.4спч-08 |
Привод регулятора |
14-9ДГ.69спч |
1 |
1 |
|
|
|
1-5Д49.69.7спч-1 |
Шестерня регулятора |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
1 |
2А-5Д49.69.02-1-03 |
Корпус задний |
14-9ДГ.69спч |
1 |
1 |
Заказ. компл. с дет. поз. 37 и 87 |
|
2 |
1-5Д49.69.47-1-02 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
3 |
|
Болт 4М16-6gх45.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
13 |
13 |
|
|
4 |
|
Кольцо В160 ГОСТ 13943-86 |
14-9ДГ.69спч |
4 |
4 |
|
|
5 |
|
Болт 4М16-6gх160.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
1 |
1 |
|
|
6 |
1-5Д49.69.69 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
7 |
1-5Д49.69.60-1-01 |
Шайба |
14-9ДГ.69спч |
7 |
7 |
|
|
8 |
РИ219.23.99-03 |
Шайба |
14-9ДГ.69спч |
33 |
33 |
|
|
9 |
РИ219.23.99-06 |
Гайка |
14-9ДГ.69спч |
48 |
48 |
|
|
10 |
7-2Д42.128-43-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
14-9ДГ.69спч |
2 |
2 |
|
|
11 |
1-5Д49.69.93-01 |
Болт |
14-9ДГ.69спч |
2 |
2 |
|
|
12 |
|
Шпилька 2М16-6gх80 20/20 71.38ХС ОСТ 24.169.05-76 |
14-9ДГ.69спч |
4 |
4 |
|
|
13 |
1-5Д49.69.60-1 |
Шайба |
14-9ДГ.69спч |
10 |
10 |
|
18-22 |
14 |
|
Кольцо В225 ГОСТ 13943-86 |
14-9ДГ.69спч |
3 |
3 |
|
|
15 |
РИ 311.17.74-74 |
Кольцо |
14-9ДГ.69спч |
2 |
2 |
|
|
16 |
1-5Д49.69.70 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
17 |
|
Гайка М10-6Н.6 ГОСТ 5927-70 |
14-9ДГ.69спч 2-5Д49.69.4спч-08 |
14 7 |
21 |
|
|
18 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
14-9ДГ.69спч 2-5Д49.69.4спч-08 |
16 7 |
23 |
|
|
19 |
|
Шпилька 2М10-6gх30.68 ГОСТ 22034-76 |
14-9ДГ.69спч |
2 |
2 |
|
|
20 |
|
Шпилька 2М10-6gх50.68 ГОСТ 22034-76 |
14-9ДГ.69спч |
2 |
2 |
|
|
21 |
5Д49.151.27 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
22 |
|
Шпилька 2М16-6gх50.68 ГОСТ 22034-76 |
14-9ДГ.69спч |
8 |
8 |
|
|
23 |
2-5Д49.69.11спч |
Крышка |
14-9ДГ.69спч |
1 |
1 |
|
|
24 |
|
Болт 4М16-6gх70.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
4 |
4 |
|
|
25 |
|
Кольцо В100 ГОСТ 13943-86 |
14-9ДГ.69спч |
10 |
10 |
|
|
26 |
1-5Д49.69.29-3-03 |
Обойма |
14-9ДГ.69спч |
3 |
3 |
|
|
27 |
1-5Д49.69.29-3-01 |
Обойма |
14-9ДГ.69спч |
2 |
2 |
|
|
28 |
1-5Д49.69.32-3-03 |
Обойма |
14-9ДГ.69спч |
1 |
1 |
|
|
29 |
|
Кольцо В80 ГОСТ 13943-86 |
14-9ДГ.69спч 2-5Д49.69.4спч-08 |
1 1 |
2 |
|
|
30 |
1-5Д49.69.25-3-01 |
Обойма |
14-9ДГ.69спч |
2 |
2 |
|
18-22 |
31 |
1-5Д49.69.24-3-01 |
Обойма |
14-9ДГ.69спч |
2 |
2 |
|
|
32 |
|
Болт М8-6gх14.68 ГОСТ 7808-70 |
14-9ДГ.69спч |
66 |
66 |
|
|
33 |
Д56.69.47 |
Замок |
14-9ДГ.69спч |
7 |
7 |
|
|
34 |
Д56.69.46 |
Шайба |
14-9ДГ.69спч |
33 |
33 |
|
|
35 |
Д56.69.47-01 |
Замок |
14-9ДГ.69спч |
16 |
16 |
|
|
36 |
|
Штифт 2.16х50 ГОСТ 9464-79 |
14-9ДГ.69спч |
2 |
2 |
|
|
37 |
2А-5Д49.69.01-1 |
Корпус передний |
14-9ДГ.69спч |
1 |
1 |
Заказ. компл. с дет. поз. 1 и 87 |
|
38 |
1-5Д49.69.48-1 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
39 |
РИ 311.17.74-64 |
Кольцо |
14-9ДГ.69спч |
2 |
2 |
|
|
40 |
1-5Д49.69.24-3-03 |
Обойма |
14-9ДГ.69спч |
2 |
2 |
|
|
41 |
РИ 219.23.99-13 |
Шайба |
14-9ДГ.69спч |
11 |
11 |
|
|
42 |
|
Шпилька 2М16-6gх220.66 ГОСТ 22034-76 |
14-9ДГ.69спч |
1 |
1 |
|
|
43 |
1-5Д49.69.94 |
Обойма |
14-9ДГ.69спч |
2 |
2 |
|
|
44 |
1-5Д49.69.90 |
Кольцо |
14-9ДГ.69спч |
2 |
2 |
|
|
45 |
2-5Д49.69.19-01 |
Обойма |
14-9ДГ.69спч |
1 |
1 |
|
|
46 |
|
Винт В.М8-6gх14.68 ГОСТ 17475-80 |
14-9ДГ.69спч |
3 |
3 |
|
|
47 |
|
Заклепка 5х14.00 ГОСТ 10300-80 |
14-9ДГ.69спч |
2 |
2 |
|
|
48 |
Д56.69.47-02 |
Замок |
14-9ДГ.69спч |
10 |
10 |
|
|
49 |
1-5Д49.69.29-3-05 |
Обойма |
14-9ДГ.69спч |
2 |
2 |
|
18-22 |
50 |
РИ 311.17.74-47 |
Кольцо |
14-9ДГ.69спч |
3 |
3 |
|
|
51 |
РИ 311.17.74-48 |
Кольцо |
14-9ДГ.69спч |
2 |
2 |
|
|
52 |
РИ 420.30.70-06 |
Пробка |
14-9ДГ.69спч |
3 |
3 |
|
|
53 |
2А-5Д49.69.06 |
Штуцер |
14-9ДГ.69спч |
2 |
2 |
|
|
54 |
РИ 471.04.74-10 |
Прокладка |
14-9ДГ.69спч |
2 |
2 |
|
|
55 |
|
Болт 4М16-6gх95.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
3 |
3 |
|
|
56 |
|
Болт 4М16-6gх170.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
6 |
6 |
|
|
57 |
1-5Д49.69.86 |
Болт |
14-9ДГ.69спч |
3 |
3 |
|
|
58 |
1-5Д49.69.26-3-01 |
Обойма |
14-9ДГ.69спч |
1 |
1 |
|
|
59 |
РИ 422.81.74-04 |
Штуцер |
14-9ДГ.69спч |
1 |
1 |
|
|
60 |
1-5Д49.69.56-1 |
Прокладка |
14-9ДГ.69спч |
2 |
2 |
|
|
61 |
1-5Д49.69.43-2 |
Крышка |
14-9ДГ.69спч |
1 |
1 |
|
|
62 |
3РС.03.039-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
14-9ДГ.69спч |
8 |
8 |
|
|
63 |
|
Шайба С.10.04 ГОСТ 11371-78 |
14-9ДГ.69спч |
8 |
8 |
|
|
64 |
|
Шпилька 2М12-6gх50.68 ГОСТ 22034-76 |
14-9ДГ.69спч |
2 |
2 |
|
|
65 |
|
Болт 6М10-6gх80 ОСТ 24.169.02-74 |
14-9ДГ.69спч |
8 |
8 |
|
|
66 |
|
Шпилька 2М10-6gх20.68 ГОСТ 22034-76 |
14-9ДГ.69спч |
10 |
10 |
|
|
67 |
1А-6Д49.69.27 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
68 |
М7РС2.00.024 |
Пружина |
14-9ДГ.69спч |
1 |
1 |
|
18-22 |
69 |
|
Гайка М6-6Н.6 ГОСТ 5927-70 |
14-9ДГ.69спч |
4 |
4 |
|
|
70 |
|
Пружина тарельчатая II-1-3-12,5х10,2х6,3х х0,7х0,3-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
1А-5Д49.69спч |
4 |
4 |
|
|
71 |
|
Шпилька 2М6-6gх16.68 ГОСТ 22032-76 |
14-9ДГ.69спч |
4 |
4 |
|
|
72 |
1А-6Д49.69.28 |
Фланец |
14-9ДГ.69спч |
1 |
1 |
|
|
73 |
36ДГ.69.06 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
74 |
1А-6Д49.69.11спч-01 |
Муфта |
14-9ДГ.69спч |
1 |
1 |
|
|
75 |
3А-6Д49.69.04 |
Муфта* |
14-9ДГ.69спч |
1 |
1 |
|
|
76 |
|
Кольцо В72 ГОСТ 13943-86 |
14-9ДГ.69спч |
1 |
1 |
|
|
77 |
9-2Д49.69.03 |
Крышка |
14-9ДГ.69спч |
1 |
1 |
|
|
78 |
1-5Д49.69.93-05 |
Болт |
14-9ДГ.69спч |
4 |
4 |
|
|
79 |
|
Болт М12-6gх35.68 ГОСТ 7805-70 |
14-9ДГ.69спч |
14 |
14 |
|
|
80 |
|
Пружина тарельчатая II-1-2-25х14х1,6х0,5-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
14-9ДГ.69спч 2-5Д49.69.4спч-08 |
26 9 |
35 |
|
|
81 |
1-5Д49.69.41-1 |
Крышка |
14-9ДГ.69спч |
2 |
2 |
|
|
82 |
|
Гайка М12-6Н ГОСТ 5927-70 |
14-9ДГ.69спч |
2 |
2 |
|
|
83 |
|
Гайка М12-6Н ГОСТ 5927-70 |
14-9ДГ.69спч |
4 |
4 |
|
18-22 |
84 |
|
Шпилька 2М12-6gх50.68 ГОСТ 22034-76 |
14-9ДГ.69спч |
2 |
2 |
|
|
85 |
|
Болт М16-6gх40.68 ГОСТ 7808-70 |
14-9ДГ.69спч |
4 |
4 |
|
|
86 |
1-5Д49.69.84 |
Шпилька |
14-9ДГ.69спч |
4 |
4 |
|
|
87 |
2А-5Д49.69.03-1 |
Корпус верхний |
14-9ДГ.69спч |
1 |
1 |
Заказ. компл. с дет. поз. 1 и 37 |
|
88 |
1-5Д49.69.50-1 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
89 |
|
Болт 4М16-6gх140.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
2 |
2 |
|
|
90 |
2А-5Д49.69.5спч |
Форсунка |
14-9ДГ.69спч |
2 |
2 |
|
|
91 |
|
Гайка М10-6Н.6 ГОСТ 15521-70 |
14-9ДГ.69спч |
4 |
4 |
|
|
92 |
1-5Д49.69.55-1 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
93 |
1-5Д49.69.40-1 |
Крышка |
14-9ДГ.69спч |
1 |
1 |
|
|
94 |
2-5Д49.69.17 |
Крышка |
14-9ДГ.69спч |
1 |
1 |
|
|
95 |
|
Болт М12-6gх40.68 ГОСТ 7805-70 |
14-9ДГ.69спч |
8 |
8 |
|
|
96 |
2-5Д49.69.12спч |
Труба |
14-9ДГ.69спч |
1 |
1 |
|
|
97 |
1-5Д49.69.54-1 |
Прокладка |
14-9ДГ.69спч |
1 |
1 |
|
|
98 |
2А-5Д49.69.09 |
Прокладка |
14-9ДГ.69спч |
2 |
2 |
|
|
99 |
|
Болт 4М16-6gх190.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
2 |
2 |
|
|
100 |
|
Болт 4М16-6gх105.38ХС ОСТ 24.169.02-74 |
14-9ДГ.69спч |
4 |
4 |
|
|
101 |
1-5Д49.69.93-03 |
Болт |
14-9ДГ.69спч |
2 |
2 |
|
|
102 |
1-5Д49.69.04-1-01 |
Шестерня |
14-9ДГ.69спч |
1 |
1 |
|
18-22 |
103 |
|
Подшипник* 70-42315 КЗМ ГОСТ 8328-75 |
14-9ДГ.69спч |
4 |
4 |
|
|
104 |
1-5Д49.69.05-1 |
Шестерня |
14-9ДГ.69спч |
1 |
1 |
|
|
105 |
|
Подшипник* 303609Н ГОСТ 5721-75 |
14-9ДГ.69спч |
2 |
2 |
|
|
106 |
9-2Д49.69.01 |
Шестерня |
14-9ДГ.69спч |
1 |
1 |
|
|
107 |
|
Подшипник* 70-32309 ЛЗМ ГОСТ 8328-75 |
14-9ДГ.69спч |
2 |
2 |
|
|
108 |
|
Подшипник* 70-42609 ЛЗМ ГОСТ 8328-75 |
14-9ДГ.69спч |
6 |
6 |
|
|
109 |
1-5Д49.69.11-1 |
Шестерня |
14-9ДГ.69спч |
2 |
2 |
|
|
110 |
|
Подшипник* 42130 КЗМ ГОСТ 8328-75 |
14-9ДГ.69спч |
4 |
4 |
|
|
111 |
1-5Д49.69.06-1 |
Шестерня проходная |
14-9ДГ.69спч |
1 |
1 |
|
|
112 |
1-5Д49.69.5спч-1 |
Блок шестерен |
14-9ДГ.69спч |
1 |
1 |
|
|
113 |
1-5Д49.69.10-1 |
Втулка зубчатая |
14-9ДГ.69спч |
1 |
1 |
|
|
114 |
1-5Д49.69.76 |
Шайба |
14-9ДГ.69спч |
1 |
1 |
|
|
115 |
РИ 311.17.74-99 |
Кольцо |
14-9ДГ.69спч |
1 |
1 |
Подбор |
РИ 311.17.74-60 |
Кольцо |
14-9ДГ.69спч |
1 |
1 |
|||
|
116 |
|
Кольцо В120 ГОСТ 13943-86 |
14-9ДГ.69спч |
1 |
1 |
|
|
117 |
1-5Д49.69.09-1 |
Шестерня |
14-9ДГ.69спч |
1 |
1 |
|
|
118 |
1-5Д49.69.13-1 |
Шестерня |
14-9ДГ.69спч |
1 |
1 |
|
|
119 |
1-5Д49.69.13спч |
Отбойник |
14-9ДГ.69спч |
1 |
1 |
|
|
120 |
|
Подшипник* 70-207К5 ГОСТ 8338-75 |
14-9ДГ.69спч |
1 |
1 |
|
|
121 |
2-5Д49.69.8спч-02 |
Шестерня с валом |
14-9ДГ.69спч |
1 |
1 |
|
18-22 |
122 |
|
Подшипник* 70-42208М ГОСТ 8328-75 |
14-9ДГ.69спч 2-5Д49.69.4спч-08 |
1 1 |
2 |
|
|
123 |
1-5Д49.147.15 |
Вал |
14-9ДГ.69спч |
1 |
1 |
|
|
124 |
2-5Д49.69.5спч |
Корпус |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
125 |
РИ 255.05.74-12 |
Втулка |
2-5Д49.69.5спч |
4 |
4 |
|
|
126 |
|
Шпилька 2М10-6gх30.68 ГОСТ 22038-76 |
2-5Д49.69.4спч-08 |
3 |
3 |
|
|
127 |
|
Болт М10-6gх30 ОСТ 24.169.02-74 |
2-5Д49.69.4спч-08 |
2 |
2 |
|
|
128 |
|
Шпилька 2М10-6gх45.68 ГОСТ 22032-76 |
2-5Д49.69.4спч-08 |
2 |
2 |
|
|
129 |
1-5Д49.69.12спч |
Крышка |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
130 |
1-5Д49.69.36-1-01 |
Обойма |
2-5Д49.69.5спч |
1 |
1 |
|
|
131 |
1-5Д49.69.72 |
Прокладка |
2-5Д49.69.4спч-08 2-5Д49.69.5спч |
1 1 |
2 |
|
|
132 |
|
Кольцо В52 ГОСТ 13943-86 |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
133 |
РИ 311.17.74-24 |
Кольцо |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
134 |
|
Подшипник* 70-205К ГОСТ 8338-75 |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
135 |
|
Гайка М12-6Н.04 ГОСТ 2526-70 |
2-5Д49.69.4спч-08 |
4 |
4 |
|
|
136 |
|
Шпилька 2М12-6gх50.68 ГОСТ 22038-76 |
2-5Д49.69.4спч-08 |
4 |
4 |
|
|
137 |
|
Винт ВМ8-6gх35.68 ГОСТ 17475-80 |
2-5Д49.69.4спч-08 |
2 |
2 |
|
|
138 |
11Д45.133.07 |
Прокладка |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
139 |
1-5Д49.69.79 |
Стакан |
1-5Д49.69.7спч-1 |
1 |
1 |
|
18-22 |
140 |
1-5Д49.69.71 |
Прокладка |
2-5Д49.69.4спч-08 |
2 |
2 |
|
|
141 |
1-5Д49.69.78 |
Кольцо |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
142 |
|
Кольцо В75 ГОСТ 13943-86 |
1-5Д49.69.7спч-1 |
2 |
2 |
|
|
143 |
|
Кольцо В45 ГОСТ 13942-86 |
1-5Д49.69.7спч-1 |
1 |
1 |
|
|
144 |
РИ 311.09.74-63 |
Кольцо |
1-5Д49.69.7спч-1 |
1 |
1 |
|
|
145 |
|
Подшипник* 70 109 ГОСТ 8338-75 |
1-5Д49.69.7спч-1 |
2 |
2 |
|
|
146 |
1-5Д49.69.18-1 |
Шестерня |
1-5Д49.69.7спч-1 |
1 |
1 |
|
|
147 |
6Д49.92.04 |
Втулка |
2-5Д49.69.5спч |
4 |
4 |
|
|
148 |
1-5Д49.147.07 |
Прокладка |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
149 |
9-2Д49.69.04-1 |
Крышка |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
150 |
|
Шпилька 2М12-6gх45.68 ГОСТ 22032-76 |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
151 |
|
Гайка М12-6Н.6 ГОСТ 5927-70 |
2-5Д49.69.4спч-08 |
2 |
2 |
|
|
152 |
|
Болт М12-6gх30.68 ГОСТ 7808-70 |
2-5Д49.69.4спч-08 |
3 |
3 |
|
|
153 |
9-2Д49.69.09 |
Пробка |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
154 |
РИ 471.04.74-16 |
Прокладка |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
155 |
|
Винт ВМ8-6gх20.68 ГОСТ 17475-80 |
2-5Д49.69.5спч |
4 |
4 |
|
|
156 |
1-5Д49.69.37-1-01 |
Обойма |
2-5Д49.69.5спч |
1 |
1 |
|
|
157 |
1-5Д49.69.52-1 |
Прокладка |
2-5Д49.69.5спч |
1 |
1 |
|
|
158 |
РИ 311.17.74-39 |
Кольцо |
14-9ДГ.69спч 2-5Д49.69.4спч-08 |
1 1 |
2 |
|
18-22 |
159 |
2-5Д49.69.6спч-05 |
Блок шестерен |
2-5Д49.69.4спч-08 |
1 |
1 |
|
|
160 |
|
Штифт 2.12х45 ГОСТ 9464-79 |
14-9ДГ.69спч |
2 |
2 |
|
Рисунок 23 - Крышка цилиндра
Рисунок 24 - Крышка цилиндра
Таблица 17
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
23-24 |
|
5Д49.78спч-10 |
Крышка цилиндра |
|
|
16 |
|
|
|
Д49.78.3спч-4 |
Закрытие |
5Д49.78спч-10 |
1 |
16 |
|
|
|
Д49.78.10спч-2 |
Крышка закрытия |
5Д49.78спч-10 |
1 |
16 |
|
|
|
Д49.78.6спч |
Рычаг |
5Д49.78спч-10 |
2 |
32 |
|
|
1 |
5Д49.78.1спч |
Крышка |
5Д49.78спч-10 |
1 |
16 |
|
|
2 |
5Д49.78.04 |
Втулка направляющая |
5Д49.78спч-10 |
2 |
32 |
|
|
3 |
|
Шпилька М16х1,5-6gх105 16/20.38ХНЗМА.016 ОСТ 24.169.05-76 |
5Д49.78спч-10 |
2 |
32 |
|
|
4 |
|
Гайка М16х1,5-6Н.6.05 ГОСТ 5927-70 |
5Д49.78спч-10 |
2 |
32 |
|
|
5 |
Д49.78.70-ИРП-1338 НТА ТУ38 1051959-90 |
Кольцо* |
Д49.78.3спч-4 |
2 |
32 |
|
|
6 |
Д49.78.43-3 |
Патрубок переходной |
Д49.78.3спч-4 |
1 |
16 |
|
|
7 |
Д49.78.72-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо* |
Д49.78.3спч-4 |
1 |
16 |
|
|
8 |
6Д49.92.04 |
Втулка |
Д49.78.3спч-4 |
4 |
64 |
|
|
9 |
Д49.78.11 |
Втулка |
Д49.78.3спч-4 |
4 |
64 |
|
|
10 |
|
Шпилька М16х1,5-6gх100 16/20.38ХНЗМА.016 ОСТ 24.169.05-76 |
5Д49.78спч-10 |
3 |
48 |
|
23-24 |
11 |
|
Шпилька М16х1,5-6gх190 16/20.38ХНЗМА.016 ОСТ 24.169.05-76 |
5Д49.78спч-10 |
2 |
32 |
|
|
12 |
5Д49.78.08 |
Шайба |
5Д49.78спч-10 |
2 |
32 |
|
|
13 |
Д49.78.09-2 |
Ось рычага |
5Д49.78спч-10 |
2 |
32 |
|
|
14 |
Д49.78.23 |
Шайба |
5Д49.78спч-10 |
5 |
80 |
|
|
15 |
Д49.78.22 |
Гайка |
5Д49.78спч-10 |
5 |
80 |
|
|
16 |
|
Гайка М16х1,5-6Н.04.05 ГОСТ 2526-70 |
5Д49.78спч-10 |
4 |
64 |
|
|
17 |
Д49.78.10-2 |
Втулка |
Д49.78.6спч |
1 |
32 |
|
|
18 |
Д49.78.71-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо* |
Д49.78.3спч-4 |
2 |
32 |
|
|
19 |
|
Болт 4М12-6gх50.05 ОСТ 24.169.02-74 |
Д49.78.10спч-2 |
1 |
16 |
|
|
20 |
РИ 255.05.74-04 |
Втулка |
Д49.78.10спч-2 |
2 |
32 |
|
|
21 |
|
Болт 4М12-6gх100.05 ОСТ 24.169.02-74 |
Д49.78.10спч-2 |
3 |
48 |
|
|
22 |
|
Шайба С.12х5.04.20.05 ГОСТ 11371-78 |
Д49.78.10спч-2 |
4 |
64 |
|
|
23 |
Д49.78.03-5 |
Крышка закрытия |
Д49.78.10спч-2 |
1 |
16 |
|
|
24 |
Д49.78.51 |
Кольцо |
Д49.78.10спч-2 |
4 |
64 |
|
|
25 |
Д49.78.61 |
Сухарь |
Д49.78.6спч |
1 |
32 |
|
|
26 |
Д49.78.08 |
Рычаг |
Д49.78.6спч |
1 |
32 |
|
|
27 |
Д49.78.8спч-1 |
Гидротолкатель |
5Д49.78спч-10 |
4 |
64 |
|
|
28 |
5Д49.78.09 |
Гайка |
5Д49.78спч-10 |
5 |
80 |
|
|
29 |
РИ 219.23.99-03 |
Шайба |
5Д49.78спч-10 |
3 |
48 |
|
23-24 |
30 |
Д49.78.18-1 |
Шпилька |
5Д49.78спч-10 |
3 |
48 |
|
|
31 |
|
Шпилька М16х1,5-6gх120 16/20.38ХНЗМА.016 ОСТ 24.169.05-76 |
5Д49.78спч-10 |
2 |
32 |
|
|
32 |
Д49.78.02-4 |
Закрытие |
Д49.78.3спч-4 |
1 |
16 |
|
|
33 |
5Д49.78.10-ИРП-1316 НТА ТУ38 1051959-90 |
Кольцо* |
5Д49.78спч-10 |
8 |
128 |
|
|
34 |
5Д49.78.04-01 |
Втулка направляющая |
5Д49.78спч-10 |
2 |
32 |
|
|
35 |
11Д40.84.1спч-4 |
Клапан выпускной |
5Д49.78спч-10 |
2 |
32 |
|
|
36 |
Д49.78.52-01 |
Седло выпускного клапана |
5Д49.78спч-10 |
2 |
32 |
|
|
37 |
Д49.78.53 |
Кольцо пружинное |
5Д49.78спч-10 |
2 |
32 |
|
|
38 |
30Д.84.03-3 |
Кольцо пружинное |
5Д49.78спч-10 |
4 |
64 |
|
|
39 |
40Д.84.02 |
Колпачок |
5Д49.78спч-10 |
4 |
64 |
Подбор |
40Д.84.02-01 |
5Д49.78спч-10 |
4 |
64 |
||||
40Д.84.02-02 |
5Д49.78спч-10 |
4 |
64 |
||||
40Д.84.02-03 |
5Д49.78спч-10 |
4 |
64 |
||||
40Д.84.02-04 |
5Д49.78спч-10 |
4 |
64 |
||||
40Д.84.02-05 |
5Д49.78спч-10 |
4 |
64 |
||||
|
40 |
30Д.84.05-5 |
Сухарь |
5Д49.78спч-10 |
4 |
64 |
|
|
41 |
Д49.78.33-2 |
Тарелка |
5Д49.78спч-10 |
4 |
64 |
|
|
42 |
Д49.78.32-2 |
Пружина |
5Д49.78спч-10 |
4 |
64 |
|
|
43 |
Д49.78.31-2 |
Пружина |
5Д49.78спч-10 |
4 |
64 |
|
|
44 |
Д49.78.13-2 |
Тарелка пружины |
5Д49.78спч-10 |
4 |
64 |
|
|
45 |
Д49.78.2спч |
Клапан впускной |
5Д49.78спч-10 |
2 |
32 |
|
Рисунок 25 - Терморегулятор
Таблица 18
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
25 |
|
1А-9ДГ.80спч-03 |
Терморегулятор |
2А-9ДГ.000спч-02 |
|
1 |
|
|
|
1А-9ДГ.80спч-04 |
Терморегулятор |
2А-9ДГ.000спч |
|
1 |
|
1А-9ДГ.80спч-04 |
Терморегулятор |
2А-9ДГ.000спч-01 |
|
1 |
До 01.07.2006г |
||
|
1 |
|
Болт М12-6gх45.68.05 ГОСТО 7805-70 |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
16 16 |
16 16 |
|
|
2 |
РИ219.23.99-11 |
Шайба |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
16 16 |
16 16 |
|
|
3 |
1А-9ДГ.80.02 |
Крышка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
4 |
1А-9ДГ.80.03 |
Прокладка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
5 |
Х3.213.70.299 ТД7М-65 ТУ25-7617.0001-91 |
Датчик температуры* |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
6 |
Х3.473.70.100С 1А-9ДГ.80.4спч |
Термосистема* |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
7 |
|
Винт В.М6-6gх11.68.016 ГОСТ 17475-80 |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
8 |
12Д49М.80.09 |
Колпачок |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
9 |
12Д49М.80.08 |
Гайка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
10 |
12Д49М.80.07 |
Втулка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
11 |
12Д49М.80.03 |
Контргайка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
25 |
12 |
12Д49М.80.06 |
Кольцо |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
13 |
12Д49М.80.05 |
Кольцо уплотнительное |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
14 |
4-36ДГ.80.01 |
Втулка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
15 |
12Д49М.80.04-02 12Д49М.80.04 |
Винт регулировочный |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
16 |
1А-9ДГ.80.1спч |
Корпус |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
17 |
РИ 471.21.74-05 |
Прокладка |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
18 |
РИ 411.68.74-43 |
Фланец |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
1 1 |
1 1 |
|
|
19 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
4 4 |
4 4 |
|
|
20 |
|
Болт М12-6gх30.68.05 ГОСТ 7805-70 |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
4 4 |
4 4 |
|
|
21 |
|
Шайба 8.04.05 ГОСТ 10450-78 |
1А-9ДГ.80спч-03 1А-9ДГ.80спч-04 |
4 4 |
4 4 |
|
|
22 |
|
Винт М8-6g30.68.05 ГОСТ 10738-84 |
1А-9ДГ.80спч-03 |
4 |
4 |
|
|
Винт М8-6g20.68.05 ГОСТ 10738-84 |
1А-9ДГ.80спч-04 |
4 |
4 |
|||
Рисунок 26 Терморегулятор
Таблица 19
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
Количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
26 |
|
1А-9ДГ.80спч-1-02 |
Терморегулятор |
2А-9ДГ.000спч-01 |
|
1 |
С 01.07.2006г |
|
1 |
|
Болт М12-6gх45.68.05 ГОСТ 7805-70 |
1А-9ДГ.80спч-1-02 |
4 |
4 |
|
|
2 |
РИ219.23.99-11 |
Шайба |
1А-9ДГ.80спч-1-02 |
16 |
16 |
|
|
3 |
1А-9ДГ.80.02 |
Крышка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
4 |
1А-9ДГ.80.03 |
Прокладка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
5 |
|
Датчик температуры ТД7М-65 ТУ25-7617.0001-91 |
1А-9ДГ.80.4спч-1 |
1 |
1 |
со сферическим наконечником |
|
6 |
РИ471.04.74-36 |
Прокладка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
7 |
1А-9ДГ.80.18 |
Шток |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
8 |
|
Ось 1-5b12х25.45.1.228…302 Хим.Окс.прм ГОСТ 9650-80 |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
9 |
12Д49М.80.05 |
Кольцо уплотнительное |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
10 |
12Д49М.80.06 |
Кольцо |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
11 |
|
Винт В.М6-6gх10.68.016 ГОСТ 17475-80 |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
12 |
12Д49М.80.09 |
Колпачок |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
13 |
12Д49М.80.08 |
Гайка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
14 |
12Д49М.80.07 |
Втулка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
15 |
12Д49М.80.03 |
Контргайка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
16 |
4-36ДГ.80.01-01 |
Втулка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
17 |
1А-9ДГ.80.17 |
Винт регулировочный |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
18 |
|
Кольцо В25 ГОСТ 13942-86 |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
19 |
1А-9ДГ.80.20 |
Тарелка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
20 |
1А-9ДГ.80.19 |
Пружина |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
26 |
21 |
1А-9ДГ.80.21 |
Тарелка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
22 |
1А-9ДГ.80.1спч |
Корпус |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
23 |
РИ471.21.74-05 |
Прокладка |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
24 |
РИ411.68.74-43 |
Фланец |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
25 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65 100С Хим. Окс.прм. ГОСТ 3057-90 |
1А-9ДГ.80спч-1-02 |
4 |
4 |
|
|
26 |
|
Болт М12-6gх30.68.05 ГОСТ 7805-70 |
1А-9ДГ.80спч-1-02 |
4 |
4 |
|
|
27 |
1А-9ДГ.80.4спч-1 |
Термосистема |
1А-9ДГ.80спч-1-02 |
1 |
1 |
|
|
28 |
|
Шайба С8.04.05 ГОСТ10450-78 |
1А-9ДГ.80спч-1-02 |
4 |
4 |
|
|
29 |
|
Винт М8-6gх20.68.05 ГОСТ 11738-84 |
1А-9ДГ.80спч-1-02 |
4 |
4 |
|
Рисунок 27 - Топливопровод высокого давления
Таблица 20
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
27 |
|
Д49.82спч-2 |
Топливопровод высокого давления |
|
|
8 |
|
|
1 |
Д49.82.12-3826С ТУ38 1051959-90 |
Уплотнение* |
Д49.82.1спч-4 |
2 |
16 |
|
|
2 |
Д49.82.09 |
Прижим |
Д49.82.1спч-4 |
2 |
16 |
|
|
3 |
|
Болт М6-6gх35.68.05 ГОСТ 7805-70 |
Д49.82.1спч-4 |
1 |
8 |
|
|
4 |
Д49.82.1спч-4 |
Топливопровод высокого давления |
Д49.82спч-2 |
1 |
8 |
|
|
5 |
|
Шайба стопорная С.6.01.05 ГОСТ 13463-77 |
Д49.82.1спч-4 |
1 |
8 |
|
|
6 |
|
Гайка М6-6Н.05 ГОСТ 2526-70 |
Д49.82.1спч-4 |
1 |
8 |
|
|
7 |
Д49.82.2спч-4 |
Топливопровод высокого давления |
Д49.82спч-2 |
1 |
8 |
|
|
8 |
|
Болт М8-6gх40.68.05 ГОСТ 7808-70 |
Д49.82спч-2 |
2 |
16 |
|
|
9 |
|
Пружина тарельчатая II-1-3-20х9х1х0,5-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
Д49.82спч-2 |
2 |
16 |
|
|
10 |
Д49.82.11 |
Крышка |
Д49.82спч-2 |
1 |
8 |
|
|
11 |
Д49.82.13-01-3826С ТУ38 1051959-90 |
Уплотнение* |
Д49.82спч-2 |
1 |
8 |
|
|
12 |
Д49.82.10 |
Планка |
Д49.82спч-2 |
1 |
8 |
|
Рисунок 28 – Форсунка
Таблица 21
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
28 |
|
Д49.85спч-1-14 |
Форсунка |
|
|
16 |
|
|
1 |
Д49.85.04 |
Колпак |
Д49.85спч-1-14 |
1 |
16 |
|
|
2 |
Д49.85.05 |
Наконечник распылителя сопловой |
Д49.85спч-1-14 |
1 |
16 |
|
|
3 |
Д49.85.1спч-1-01 |
Распылитель |
Д49.85спч-1-14 |
1 |
16 |
|
|
4 |
30Д.85.13-9-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
Д49.85спч-1-14 |
1 |
16 |
|
|
5 |
03Д49.85.10-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
Д49.85спч-1-14 |
1 |
16 |
|
|
6 |
Д49.85.03-1 |
Корпус форсунки |
Д49.85спч-1-14 |
1 |
16 |
|
|
7 |
Д49.85.06-1 |
Штанга форсунки |
Д49.85спч-1-14 |
1 |
16 |
|
|
8 |
40Д.85.2спч |
Фильтр щелевой |
Д49.85спч-1-14 |
1 |
16 |
|
|
9 |
Д49.85.07-1 |
Пружина |
Д49.85спч-1-14 |
1 |
16 |
|
|
10 |
Д49.85.08-1 |
Тарелка пружины |
Д49.85спч-1-14 |
1 |
16 |
|
|
11 |
Д49.85.09-1 |
Винт регулировочный |
Д49.85спч-1-14 |
1 |
16 |
|
|
12 |
РИ 471.04.74-20 |
Прокладка |
Д49.85спч-1-14 |
1 |
16 |
|
|
13 |
Д49.85.11 |
Контргайка |
Д49.85спч-1-14 |
1 |
16 |
|
|
14 |
РИ 471.04.74-10 |
Прокладка |
Д49.85спч-1-14 |
1 |
16 |
|
|
15 |
Д49.85.10 |
Гайка |
Д49.85спч-1-14 |
1 |
16 |
|
Рисунок 29 - Кран индикаторный
Таблица 22
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
29 |
1 |
6Д49.87спч |
Кран индикаторный |
|
|
16 |
|
|
2 |
РИ 471.04.74-04 |
Прокладка |
6Д49.87спч |
1 |
16 |
|
|
3 |
6Д49.87.02 |
Колпачок |
6Д49.87спч |
1 |
16 |
|
|
4 |
6Д49.87.01-1 |
Корпус |
6Д49.87спч |
1 |
16 |
|
|
5 |
6Д49.87.1спч |
Шпиндель |
6Д49.87спч |
1 |
16 |
|
|
6 |
РИ 471.04.74-24 |
Прокладка |
6Д49.87спч |
1 - 3 |
16 - 48 |
Подбор |
|
7 |
6Д49.87.06 |
Шайба стопорная |
6Д49.87спч |
1 |
16 |
|
|
8 |
6Д49.87.05 |
Штуцер |
6Д49.87спч |
1 |
16 |
|
Рисунок 30 - Лоток с распределительным механизмом
Рисунок 31 - Лоток с распределительным механизмом
Рисунок 32 - Лоток с распределительным механизмом
Таблица 23
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
30-32 |
|
2-5Д49.92спч-1-04 |
Лоток с распределительным механизмом |
2А-9ДГ.000спч |
|
1 |
|
|
|
6Д49.92.3спч-1 |
Штанга |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
|
6Д49.92.4спч-1 |
Штанга |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
|
3А-6Д49.92.4спч-2 |
Рычаг |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
|
3А-6Д49.92.4спч-2-01 |
Рычаг |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
1 |
5Д49.92.1спч-2 |
Лоток с распределительным механизмом |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
2 |
|
Шпилька 2М10-6gх38.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
6 |
6 |
|
|
3 |
|
Шпилька 2М6-6gх16.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
2 |
2 |
|
|
4 |
|
Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.92спч-1-04 |
2 |
2 |
|
|
5 |
|
Гайка М6-6Н.6.05 ГОСТ 5927-70 |
2-5Д49.92спч-1-04 |
2 |
2 |
|
|
6 |
|
Штифт 2.10х30 ГОСТ 9464-79 |
2-5Д49.92спч-1-04 |
2 |
2 |
|
|
7 |
|
Шпилька 2М10-6gх85.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
8 |
8 |
|
30-32 |
8 |
|
Шпилька 2М10-6gх30.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
4 |
4 |
|
|
9 |
Д49.92.01-10 |
Прокладка |
2-5Д49.92спч-1-04 |
1 |
1 |
Подбор |
Д49.92.01-11 |
1 |
1 |
|||||
Д49.92.01-12 |
1 |
1 |
|||||
Д49.92.01-13 |
1 |
1 |
|||||
Д49.92.01-14 |
1 |
1 |
|||||
|
10 |
РИ 422.64.73-18 |
Штуцер |
5Д49.92.1спч-2 |
1 |
1 |
|
|
11 |
РИ 471.04.74-10 |
Прокладка |
5Д49.92.1спч-2 |
1 |
1 |
|
|
12 |
|
Шпилька 2М10-6gх45.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
2 |
2 |
|
|
13 |
|
Болт М10-6gх28.68.05 ГОСТ 7805-70 |
2-5Д49.92спч-1-04 |
2 |
2 |
|
|
14 |
5ДР49.92.07-2 |
Крышка |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
15 |
5Д49.92.15-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
16 |
5Д49.92.17-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
17 |
|
Болт М12-6gх50.68.05 ГОСТ 7805-70 |
2-5Д49.92спч-1-04 |
64 |
64 |
|
|
18 |
6Д49.92.24 |
Шайба |
2-5Д49.92спч-1-04 |
64 |
64 |
|
|
19 |
6Д49.92.04 |
Втулка |
5Д49.92.1спч-2 |
70 |
70 |
|
30-32 |
20 |
Д49.78.22 |
Гайка |
2-5Д49.92спч-1-04 |
64 |
64 |
|
|
21 |
Д49.78.23 |
Шайба |
2-5Д49.92спч-1-04 |
64 |
64 |
|
|
22 |
|
Шпилька М16х1,5-6gх105 16/13 38ХНЗМА.05 ОСТ 24.169.05-76 |
2-5Д49.92спч-1-04 |
64 |
64 |
|
|
23 |
6Д49.92.34 |
Втулка |
5Д49.92.1спч-2 |
64 |
64 |
|
|
24 |
|
Гайка М12-6Н.6.05 ГОСТ 5927-70 |
2-5Д49.92спч-1-04 |
9 |
9 |
|
|
25 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.92спч-1-04 |
9 |
9 |
|
|
26 |
|
Шпилька 2М12-6gх30.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
9 |
9 |
|
|
27 |
5Д49.92.05-1-02 |
Фиксатор |
2-5Д49.92спч-1-04 |
8 |
8 |
|
5Д49.92.05-1-03 |
1 |
1 |
|||||
|
28 |
6Д49.36.16-ИРП-1338 ТУ38 1051959-90 |
Кольцо резиновое* |
2-5Д49.92спч-1-04 |
9 |
9 |
|
|
29 |
|
Шпилька 2М10-6gх70.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 |
10 |
10 |
|
|
30 |
|
Шайба С.10.04.05 ГОСТ 11371-78 |
2-5Д49.92спч-1-04 |
20 |
20 |
|
30-32 |
31 |
|
Гайка М10-6Н.6.05 ГОСТ 5927-70 |
2-5Д49.92спч-1-04 |
30 |
30 |
|
|
32 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.92спч-1-04 |
32 |
32 |
|
|
33 |
6Д49.92.39-2 |
Ролик |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
34 |
6Д49.92.38 |
Втулка |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
35 |
6Д49.92.36 |
Втулка |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
36 |
4Д49.92.14 |
Валик |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
37 |
|
Шплинт 2х25 ГОСТ 397-79 |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
38 |
4Д49.92.42-1 |
Гайка корончатая |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
39 |
8Д49.92.10 |
Шайба |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
40 |
4Д49.92.03-3 |
Рычаг |
3А-6Д49.92.4спч-2-01 |
1 |
16 |
|
|
41 |
Д49.78.61 |
Сухарь |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
42 |
4Д49.92.21-1 |
Головка штанги |
6Д49.92.3спч-1 6Д49.92.4спч-1 |
1 1 |
32 |
|
|
43 |
6Д49.92.06-1 |
Штанга |
6Д49.92.4спч-1 |
1 |
16 |
|
|
44 |
6Д49.92.31 |
Головка штанги |
6Д49.92.3спч-1 6Д49.92.4спч-1 |
1 1 |
32 |
|
|
45 |
6Д49.92.32 |
Гайка |
6Д49.92.3спч-1 6Д49.92.4спч-1 |
1 1 |
32 |
|
30-32 |
46 |
4Д49.92.04-1 |
Втулка |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
47 |
8Д49.92.09 |
Болт |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
48 |
4Д49.92.6спч-1 |
Ось рычагов |
2-5Д49.92спч-1-04 |
16 |
16 |
|
|
49 |
|
Винт М10-6gх12.14Н.05 ГОСТ 1477-93 |
4Д49.92.6спч-1 |
1 |
16 |
|
|
50 |
6Д49.92.05-1 |
Штанга |
6Д49.92.3спч-1 |
1 |
16 |
|
|
51 |
6Д49.92.13 |
Шайба |
2-5Д49.92спч-1-04 |
32 |
32 |
|
|
52 |
4Д49.92.02-3 |
Рычаг |
36Д49.92.4спч-2 |
1 |
16 |
|
|
53 |
РИ 274.06.76-08 |
Штифт |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
|
54 |
1-5Д49.92.6спч-1-02 |
Подшипник |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
55 |
2-5Д49.92.1спч-1-01 |
Вал распределительный |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
56 |
1-5Д49.92.6спч-1 |
Подшипник |
2-5Д49.92спч-1-04 |
8 |
8 |
|
|
57 |
2-5Д49.92.03-1 |
Вал распределительный |
2-5Д49.92.1спч-1-01 |
1 |
1 |
|
|
58 |
3А-6Д49.92.04-1 |
Втулка |
2-5Д49.92.1спч-1-01 |
8 |
8 |
|
|
59 |
3А-6Д49.92.06-1 |
Гайка |
2-5Д49.92.1спч-1-01 |
9 |
9 |
|
|
60 |
3А-6Д49.92.05-1 |
Гайка |
2-5Д49.92.1спч-1-01 |
25 |
25 |
|
|
61 |
1-20ДГ.92.15-04 |
Кулак |
2-5Д49.92.1спч-1-01 |
8 |
8 |
|
|
62 |
1-20ДГ.92.08 |
Кольцо |
2-5Д49.92.1спч-1-01 |
8 |
8 |
|
|
63 |
1-20ДГ.92.15-05 |
Кулак |
2-5Д49.92.1спч-1-01 |
8 |
8 |
|
30-32 |
64 |
РИ 322.05.72-44 |
Шпонка |
2-5Д49.92.1спч-1-01 |
24 |
24 |
|
|
65 |
|
Болт 3М8х1-6gх12.88.38ХС.05 ГОСТ 7808-70 |
2-5Д49.92.1спч-1-01 |
50 |
50 |
|
|
66 |
4Д49.92.07-1 |
Гайка |
2-5Д49.92.1спч-1-01 |
7 |
7 |
|
|
67 |
1-20ДГ.92.20 |
Кулак |
2-5Д49.92.1спч-1-01 |
8 |
8 |
|
|
68 |
3А-6Д49.92.08-1 |
Втулка приводная |
2-5Д49.92.1спч-1-01 |
1 |
1 |
|
|
69 |
|
Болт 2аМ8-6gх45.68.05 ГОСТ 7817-80 |
1-5Д49.92.6спч-1 1-5Д49.92.6спч-1-02 |
16 2 |
18 |
|
|
70 |
6Д49.92.26 |
Втулка |
2-5Д49.92спч-1-04 |
1 |
1 |
|
|
71 |
|
Шайба 8.04 ГОСТ 9649-78 |
1-5Д49.92.6спч-1 1-5Д49.92.6спч-1-02 |
16 2 |
18 |
|
|
72 |
|
Гайка М8-6Н.04.05 ГОСТ 2526-70 |
1-5Д49.92.6спч-1 1-5Д49.92.6спч-1-02 |
16 2 |
18 |
|
Таблица 24
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||||
Обозначение сборочной единицы |
количество, шт. |
||||||||
в сбор. единице |
в изделии |
||||||||
30-32 |
|
2-5Д49.92спч-1-04 |
Лоток с распределительным механизмом |
2А-9ДГ.000спч-01 |
|
1 |
Для диз.-ген. № 1-11 |
||
2А-9ДГ.000спч-02 |
|
1 |
Для диз.-ген. до 1.10.04г. |
||||||
2-5Д49.92спч-1-1 |
2А-9ДГ.000спч-01 |
|
1 |
Для диз.-ген. с № 12 |
|||||
2А-9ДГ.000спч-02 |
|
1 |
Для диз.-ген. с 1.10.04г. |
||||||
|
|
6Д49.92.3спч-1 |
Штанга |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
|
6Д49.92.4спч-1 |
Штанга |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
|
3А-6Д49.92.4спч-2 |
Рычаг |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
|
3А-6Д49.92.4спч-2-01 |
Рычаг |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
1 |
5Д49.92.1спч-2 |
Лоток с распределительным механизмом |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
|
||
|
2 |
|
Шпилька 2М10-6gх38.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
6 6 |
6 6 |
|
||
|
3 |
|
Шпилька 2М6-6gх16.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
2 2 |
2 2 |
|
||
30-32 |
4 |
|
Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
2 2 |
2 2 |
|
||
|
5 |
|
Гайка М6-6Н.6.05 ГОСТ 5927-70 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
2 2 |
2 2 |
|
||
|
6 |
|
Штифт 2.10х30 ГОСТ 9464-79 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
2 2 |
2 2 |
|
||
|
7 |
|
Шпилька 2М10-6gх85.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
8 8 |
8 8 |
|
||
|
8 |
|
Шпилька 2М10-6gх30.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
4 4 |
4 4 |
|
||
|
9 |
Д49.92.01-10 |
Прокладка |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
Подбор |
||
Д49.92.01-11 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1
|
||||||
Д49.92.01-12 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
||||||
Д49.92.01-13 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
||||||
Д49.92.01-14 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
||||||
|
10 |
РИ 422.64.73-18 |
Штуцер |
5Д49.92.1спч-2 |
1 |
1 |
|
||
|
11 |
РИ 471.04.74-10 |
Прокладка |
5Д49.92.1спч-2 |
1 |
1 |
|
||
30-32 |
12 |
|
Шпилька 2М10-6gх45.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
2 2 |
2 2 |
|
||
|
13 |
|
Болт М10-6gх28.68.05 ГОСТ 7805-70 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
2 2 |
2 2 |
|
||
|
14 |
5ДР49.92.07-2 |
Крышка |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
|
||
|
15 |
5Д49.92.15-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
|
||
|
16 |
5Д49.92.17-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
|
||
|
17 |
|
Болт М12-6gх50.68.05 ГОСТ 7805-70 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
64 64 |
64 64 |
|
||
|
18 |
6Д49.92.24 |
Шайба |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
64 64 |
64 64 |
|
||
|
19 |
6Д49.92.04 |
Втулка |
5Д49.92.1спч-2 |
70 |
70 |
|
||
|
20 |
Д49.78.22 |
Гайка |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
64 64 |
64 64 |
|
||
30-32 |
21 |
Д49.78.23 |
Шайба |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
64 64 |
64 64 |
|
||
|
22 |
|
Шпилька М16х1,5-6gх105 16/13 38ХНЗМА.05 ОСТ 24.169.05-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
64 64 |
64 64 |
|
||
|
23 |
6Д49.92.34 |
Втулка |
5Д49.92.1спч-2 |
64 |
64 |
|
||
|
24 |
|
Гайка М12-6Н.6.05 ГОСТ 5927-70 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
9 9 |
9 9 |
|
||
|
25 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
9 9 |
9 9 |
|
||
|
26 |
|
Шпилька 2М12-6gх30.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
9 9 |
9 9 |
|
||
|
27 |
5Д49.92.05-1-02 |
Фиксатор |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
8 1 |
8 1 |
|
||
5Д49.92.05-1-03 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
8 1 |
8 1 |
||||||
|
28 |
6Д49.36.16-ИРП-1338 ТУ38 1051959-90 |
Кольцо резиновое |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
9 9 |
9 9 |
|
||
|
29 |
|
Шпилька 2М10-6gх70.68.05 ГОСТ 22038-76 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
10 10 |
10 10 |
|
||
|
30 |
|
Шайба С.10.04.05 ГОСТ 11371-78 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
20 20 |
20 20 |
|
||
|
31 |
|
Гайка М10-6Н.6.05 ГОСТ 5927-70 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
30 30 |
30 30 |
|
||
|
32 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
32 32 |
32 32 |
|
||
30-32 |
33 |
6Д49.92.39-2 |
Ролик |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
34 |
6Д49.92.38 |
Втулка |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
35 |
6Д49.92.36 |
Втулка |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
36 |
4Д49.92.14 |
Валик |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
37 |
|
Шплинт 2х25 ГОСТ 397-79 |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
38 |
4Д49.92.42-1 |
Гайка корончатая |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
39 |
8Д49.92.10 |
Шайба |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
40 |
4Д49.92.03-3 |
Рычаг |
3А-6Д49.92.4спч-2-01 |
1 |
16 |
|
||
|
41 |
Д49.78.61 |
Сухарь |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
42 |
4Д49.92.21-1 |
Головка штанги |
6Д49.92.3спч-1 6Д49.92.4спч-1 |
1 1 |
32 |
|
||
|
43 |
6Д49.92.06-1 |
Штанга |
6Д49.92.4спч-1 |
1 |
16 |
|
||
|
44 |
6Д49.92.31 |
Головка штанги |
6Д49.92.3спч-1 6Д49.92.4спч-1 |
1 1 |
32 |
|
||
|
45 |
6Д49.92.32 |
Гайка |
6Д49.92.3спч-1 6Д49.92.4спч-1 |
1 1 |
32 |
|
||
|
46 |
4Д49.92.04-1 |
Втулка |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
47 |
8Д49.92.09 |
Болт |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
48 |
4Д49.92.6спч-1 |
Ось рычагов |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
16 16 |
16 16 |
|
||
|
49 |
|
Винт М10-6gх12.14Н.05 ГОСТ 1477-93 |
4Д49.92.6спч-1 |
1 |
16 |
|
||
|
50 |
6Д49.92.05-1 |
Штанга |
6Д49.92.3спч-1 |
1 |
16 |
|
||
|
51 |
6Д49.92.13 |
Шайба |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
32 32 |
32 32 |
|
||
|
52 |
4Д49.92.02-3 |
Рычаг |
3А-6Д49.92.4спч-2 |
1 |
16 |
|
||
|
53 |
РИ 274.06.76-08 |
Штифт |
3А-6Д49.92.4спч-2 3А-6Д49.92.4спч-2-01 |
1 1 |
32 |
|
||
|
54 |
1-5Д49.92.6спч-1-02 |
Подшипник |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
|
||
30-32 |
55 |
2-5Д49.92.1спч-1-01 |
Вал распределительный |
2-5Д49.92спч-1-04 |
1 |
1 |
|
||
2-5Д49.92.1спч-1-09 |
2-5Д49.92спч-1-11 |
1 |
1 |
||||||
|
56 |
1-5Д49.92.6спч-1 |
Подшипник |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
8 8 |
8 8 |
|
||
|
57 |
2-5Д49.92.03-1 |
Вал распределительный |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
1 1 |
1 1 |
|
||
30-32 |
58 |
3А-6Д49.92.04-1 |
Втулка |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
8 8 |
8 8 |
|
||
|
59 |
3А-6Д49.92.06-1 |
Гайка |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
9 9 |
9 9 |
|
||
|
60 |
3А-6Д49.92.05-1 |
Гайка |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
25 25 |
25 25 |
|
||
|
61 |
1-20ДГ.92.15-04 |
Кулак |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
8 8 |
8 8 |
|
||
|
62 |
1-20ДГ.92.08 |
Кольцо |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
8 8 |
8 8 |
|
||
|
63 |
1-20ДГ.92.15-05 |
Кулак |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
8 8 |
8 8 |
|
||
|
64 |
РИ 322.05.72-44 |
Шпонка |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
24 24 |
24 24 |
|
||
|
65 |
|
Болт 3М8х1-6gх12.88.38ХС.05 ГОСТ 7808-70 |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
50 50 |
50 50 |
|
||
|
66 |
4Д49.92.07-1 |
Гайка |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
7 7 |
7 7 |
|
||
|
67 |
1-20ДГ.92.20 |
Кулак |
2-5Д49.92.1спч-1-01 |
8 |
8 |
Для диз-ген. № 1-11 |
||
2-5Д49.92.1спч-1-09 |
8 |
8 |
Для диз.-ген. до 1.10.04г. |
||||||
1-20ДГ.92.22 |
Кулак |
2-5Д49.92.1спч-1-01 |
8 |
8 |
Для диз-ген. с № 12 |
||||
2-5Д49.92.1спч-1-09 |
8 |
8 |
Для диз.-ген. с 1.10.04г. |
||||||
|
68 |
3А-6Д49.92.08-1 |
Втулка приводная |
2-5Д49.92.1спч-1-01 2-5Д49.92.1спч-1-09 |
1 1 |
1 1 |
|
||
|
69 |
|
Болт 2аМ8-6gх45.68.05 ГОСТ 7817-80 |
1-5Д49.92.6спч-1 1-5Д49.92.6спч-1-02 |
16 2 |
18 |
|
||
|
70 |
6Д49.92.26 |
Втулка |
2-5Д49.92спч-1-04 2-5Д49.92спч-1-11 |
1 1 |
1 1 |
|
||
|
71 |
|
Шайба 8.04 ГОСТ 9649-78 |
1-5Д49.92.6спч-1 1-5Д49.92.6спч-1-02 |
16 2 |
18 |
|
||
|
72 |
|
Гайка М8-6Н.04.05 ГОСТ 2526-70 |
1-5Д49.92.6спч-1 1-5Д49.92.6спч-1-02 |
16 2 |
18 |
|
||
Рисунок 33 - Монтаж устройств автоматизации
Рисунок 34 - Монтаж устройств автоматизации
Рисунок 35 - Монтаж устройств автоматизации
Таблица 25
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
33-35 |
|
2А-9ДГ.94спч-1 |
Монтаж устройств автоматизации |
2А-9ДГ.00.000спч |
|
1 |
|
|
|
2А-9ДГ.94спч-1-01 |
Монтаж устройств автоматизации |
2А-9ДГ.00.000спч-01 |
|
1 |
|
|
|
2А-9ДГ-02.94спч |
Монтаж устройств автоматизации |
2А-9ДГ.00.000спч-02 |
|
1 |
|
|
|
68726.9спч |
Сальник |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
1 1 1 |
1 1 1 |
|
|
|
2А-9ДГ.94.22спч |
Установка датчиков-реле давления |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-10 |
1 1 |
1 1 |
|
|
|
2А-9ДГ-02.94.3спч |
Установка датчиков-реле давления |
2А-9ДГ-02.94спч |
1 |
1 |
|
|
|
1-9ДГ.94.26спч |
Клеммная коробка |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
|
1 |
2А-9ДГ.20спч |
Кабель (номера жил 8Д, 9Д) |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
2А-9ДГ.20спч-01 |
Кабель (номера жил 21Д, 22Д) |
2А-9ДГ.94спч-1-01 |
1 |
1 |
|||
2А-9ДГ.20спч-02 |
Кабель (номера жил 19Д, 20Д) |
2А-9ДГ.94спч-1-01 |
1 |
1 |
|||
2А-9ДГ.20спч-03 |
Кабель (номера жил 25Д, 26Д) |
2А-9ДГ.94спч-1-01 |
1 |
1 |
|||
2А-9ДГ.94.23спч |
Кабель (номера жил 23Д, 24Д) |
2А-9ДГ.94спч-1 |
1 |
1 |
|
||
2А-9ДГ.94.23спч-01 |
Кабель (номера жил 14Д, 18Д) |
2А-9ДГ.94спч-1 |
1 |
1 |
|||
1 |
2А-9ДГ.94.23спч-02 |
Кабель (номера жил 19Д, 25Д) |
2А-9ДГ.94спч-1 |
1 |
1 |
|
|
2А-9ДГ.94.19спч |
Кабель (номера жил 12Д, 13Д) |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|||
2А-9ДГ-02.94.2спч |
Кабель (номера жил 1, 2) |
2А-9ДГ-02.94спч |
1 |
1 |
|||
2А-9ДГ-02.94.2спч-01 |
Кабель (номера жил 1, 2) |
2А-9ДГ-02.94спч |
1 |
1 |
|||
2А-9ДГ-02.94.2спч-03 |
Кабель (номера жил 1, 2) |
2А-9ДГ-02.94спч |
1 |
1 |
|||
|
2 |
2А-9ДГ.94.20спч-04 |
Кабель (номера жил 1Д, 2Д) |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
2А-9ДГ-02.94.2спч-02 |
Кабель (номера жил 1, 2) |
2А-9ДГ-02.94спч |
1 |
1 |
|||
|
3 |
2А-9ДГ.94.17спч |
Кабель (номера жил 3Д, 4Д, 5Д, 6Д, 7Д, 10Д, 11Д) |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
2А-9ДГ.94.24спч |
Кабель (номера жил 1Д, 13Д, 21Д, 20Д, 22Д, 26Д) |
2А-9ДГ.94спч-1 |
1 |
1 |
|||
|
4 |
2А-9ДГ.18спч-1 |
Кабель (номера жил 15Д, 16Д, 17Д) |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
|
5 |
2А-9ДГ-02.94.1спч |
Кронштейн |
2А-9ДГ-02.94спч |
1 |
1 |
|
|
6 |
|
Датчик-реле температуры* ТАМ103-03.2.2↓.84 ТУ25-7301.0034-88 |
2А-9ДГ.94спч-1 |
1 |
1 |
|
33-35 |
7 |
18-9ДГ.94.01 |
Кронштейн |
2А-9ДГ-02.94спч |
1 |
1 |
|
|
8 |
2А-9ДГ.94.21спч 2А-9ДГ.94.21спч-01 |
Перемычка |
2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
|
9 |
1-9ДГ.94.25 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
2 2 2 |
2 2 2 |
|
|
10 |
1-9ДГ.94.57 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
1 1 1 |
1 1 1 |
|
|
11 |
18-9ДГ.94.1спч |
Установка датчиков давления |
2А-9ДГ-02.94спч |
1 |
1 |
|
|
12 |
58160-58 58160-63 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
|
13 |
1-9ДГ.94.26-02 |
Кольцо* |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
1 1 1 |
1 1 1 |
|
|
14 |
58160-50 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
1 2 2 |
1 2 2 |
|
58160-53 |
Хомут |
2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
2 1 |
2 1 |
|||
58160-55 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
12 10 |
12 10 |
|||
|
15 |
С94.9157спч |
Коробка клеммная* |
2А-9ДГ-02.94спч |
1 |
1 |
|
33-35 |
16 |
1-9ДГ.94.26-01 |
Кольцо |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
2 2 1 |
2 2 1 |
|
|
17 |
58160-71 58160-81 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
3 3 |
3 3 |
|
|
18 |
14Д40.94.57 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 1 |
1 1 |
|
|
19 |
РИ 430.02.74-75 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
2 2 2 |
2 2 2 |
|
РИ 430-.02.74-80 РИ 430.02.74-83 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
1 2 |
1 2 |
|||
|
20 |
6Д49.176.09 |
Лента |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
10 10 25 |
10 10 25 |
|
|
21 |
58160-45 58160-40 58160-42 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
1 1 2 |
1 1 2 |
|
|
22 |
58160-10 58160-28 58160-30 |
Хомут |
2А-9ДГ.94спч-1 2А-9ДГ-02.94спч 2А-9ДГ-02.94спч |
1 1 1 |
1 1 1 |
|
1-9ДГ.94.42 |
Скоба |
2А-9ДГ-02.94спч |
1 |
1 |
|||
|
23 |
14Д40.176.04-1 |
Лента |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
15 15 |
15 15 |
|
14Д40.176.04-101 |
2А-9ДГ-02.94спч |
10 |
10 |
||||
33-35 |
24 |
68726.38 |
Прокладка |
68726.9спч |
1 |
1 |
|
|
25 |
68726.37 |
Корпус |
68726.9спч |
1 |
1 |
|
|
26 |
РИ 591.18.75-01 |
Кольцо |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 68726.9спч |
7 7 1 |
7 7 1 |
|
|
27 |
РИ 591.16.75-01 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 68726.9спч |
7 7 1 |
7 7 1 |
|
|
28 |
РИ 591.15.75 |
Гайка |
68726.9спч |
1 |
1 |
|
|
29 |
РИ 591.17.75-01 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 68726.9спч |
7 7 1 |
7 7 1 |
|
|
30 |
|
Винт ВМ10-8gх45.68.016 ГОСТ 17473-80 |
1-9ДГ.94.26спч |
2 |
2 |
|
|
31 |
1-9ДГ.94.30-1 |
Крышка |
1-9ДГ.94.26спч |
2 |
2 |
|
|
32 |
|
Винт ВМ5-6gх14.58.016 ГОСТ 1491-80 |
1-9ДГ.94.26спч |
8 |
8 |
|
|
Винт ВМ6-6gх12.68.05 ГОСТ 17473-80 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
1 1 1 |
1 1 1 |
|||
|
33 |
1-9ДГ.94.31-1 |
Панель |
1-9ДГ.94.26спч |
2 |
2 |
|
33-35 |
34 |
|
Винт ВМ5-6gх18.58.016 ГОСТ 1491-80 |
1-9ДГ.94.26спч |
4 |
4 |
|
|
35 |
1-9ДГ.94.33-2 |
Штырь |
1-9ДГ.94.26спч |
26 |
26 |
|
|
36 |
1-9ДГ.94.32-1 |
Панель |
1-9ДГ.94.26спч |
2 |
2 |
|
|
37 |
РИ 591.18.75-14 |
Кольцо |
1-9ДГ.94.26спч |
2 |
2 |
|
|
38 |
РИ 591.16.75-10 |
Шайба |
1-9ДГ.94.26спч |
2 |
2 |
|
|
39 |
1-9ДГ.94.45 |
Заглушка |
1-9ДГ.94.26спч |
2 |
2 |
|
|
40 |
1-9ДГ.94.43-02 |
Гайка |
1-9ДГ.94.26спч |
1 |
1 |
|
|
41 |
РИ 591.17.75-10 |
Шайба |
1-9ДГ.94.26спч |
2 |
2 |
|
|
42 |
1-9ДГ.94.43 |
Гайка |
1-9ДГ.94.26спч |
7 |
7 |
|
|
43 |
1-9ДГ.94.34-1 |
Прокладка |
1-9ДГ.94.26спч |
1 |
1 |
|
|
44 |
РИ 591.18.75-05 |
Кольцо* |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
2 1 |
2 1 |
|
|
45 |
РИ 591.16.75-02 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
2 1 |
2 1 |
|
33-35 |
46 |
РИ 591.17.75-02 |
Шайба |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
3 2 |
3 2 |
|
|
47 |
1-9ДГ.94.43-01 |
Гайка |
1=9ДГ.94.26спч |
2 |
2 |
|
|
48 |
2А-9ДГ.94.01-1 |
Плита |
2А-9ДГ.94спч-1 |
1 |
1 |
|
|
49 |
|
Гайка М8-6Н.6.05 ГОСТ 2524-70 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
6 6 6 |
6 6 6 |
|
|
50 |
|
Пружина тарельчатая II-1-3-20х9,0х1,0х0,5- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
6 6 6 |
6 6 6 |
|
|
51 |
|
Шайба С.8.04 Хим.Окс.прм. ГОСТ 11371-78 |
2А-9ДГ.94спч-1 |
6 |
6 |
|
|
52 |
|
Шайба С.10.04 Хим.Окс.прм. ГОСТ 11371-78 |
2А-9ДГ.94спч-1 |
7 |
7 |
|
|
53 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
4 4 4 |
4 4 4 |
|
|
54 |
|
Болт М10-6gх16.68.05 ГОСТ 7808-70 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
4 4 4 |
4 4 4 |
|
33-35 |
55 |
РИ 591.18.75-02 |
Кольцо* |
2А-9ДГ.94спч-1 |
1 |
1 |
|
|
56 |
1-9ДГ.94.48 |
Гайка |
1-9ДГ.94.26спч |
1 |
1 |
|
|
57 |
1-9ДГ.94.28-1-01 |
Корпус |
1-9ДГ.94.26спч |
1 |
1 |
|
|
58 |
|
Болт М8-6gх25.68.05 ГОСТ 7808-70 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
6 6 |
6 6 |
|
Болт М8-6gх16.68.05 ГОСТ 7808-70 |
2А-9ДГ-02.94спч |
6 |
6 |
||||
|
59 |
1-9ДГ.94.19спч |
Планка маркировочная |
1-9ДГ.94.26спч |
2 |
2 |
|
|
60 |
1-9ДГ.94.28-1 |
Корпус |
1-9ДГ.94.26спч |
1 |
1 |
|
|
61 |
1-9ДГ.94.19спч-01 |
Планка маркировочная |
1-9ДГ.94.26спч |
2 |
2 |
|
|
62 |
|
Шайба С.5.04.016 ГОСТ 11371-78 |
1-9ДГ.94.26спч |
104 |
104 |
|
|
63 |
|
Пружина тарельчатая II-1-3-9х5,6х0,4х0,2- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
1-9ДГ.94.26спч 2А-9ДГ.22спч 2А-9ДГ-02.94.3спч |
26 12 8 |
26 12 8 |
|
|
64 |
|
Гайка М5-6Н.6 ГОСТ 5927-70 |
1-9ДГ.94.26спч |
78 |
78 |
|
33-35 |
65 |
|
Датчик-реле давления* ДЕМ105-02 300↓ ТУ25-7301.0066-90* |
2А-9ДГ.94.22спч |
1 |
1 |
|
|
Датчик-реле давления* ДЕМ105-01 30↑ ТУ25-7301.0066-90 |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
1 1 |
1 1 |
|||
|
Датчик-реле давления* ДЕМ105-01 60↓ ТУ25-7301.0066-90 |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
1 1 |
1 1 |
|||
|
66 |
2А-9ДГ.94.05 1А-9ДГ.94.33 |
Плата |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
1 1 |
1 1 |
|
|
67 |
|
Винт В2М4-6gх12.58.05 ГОСТ 17473-80 |
2А-9ДГ.22спч 2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94.3спч |
16 2 1 16 |
16 2 1 16 |
|
|
68 |
|
Пружина тарельчатая II-1-3-8х4,1х0,3х0,25- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.22спч 2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94.3спч |
16 2 2 16 |
16 2 2 16 |
|
|
69 |
|
Гайка М6-6Н.6.05 ГОСТ 5927-70 |
2А-9ДГ.22спч 2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94.3спч 2А-9ДГ-02.94спч |
4 1 1 4 1 |
4 1 1 4 1 |
|
|
70 |
|
Пружина тарельчатая II-1-3-12,5х6,3х4,1х0,7-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.22спч 2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94.3спч 2А-9ДГ-02.94спч |
4 15 15 4 15 |
4 15 15 4 15 |
|
33-35 |
71 |
|
Амортизатор* АП-2-2,7-2 ГОСТ 11679.1-76 |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
4 4 |
4 4 |
|
|
72 |
|
Болт М6-6gх30.68.05 ГОСТ 7805-70 |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
4 4 |
4 4 |
|
Болт М6-6gх16.68.05 ГОСТ 7798-70 |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 2А-9ДГ-02.94спч |
14 14 14 |
14 14 14 |
||||
|
73 |
1-26ДГМ.94.3спч-02 1-26ДГМ.94.3спч |
Кронштейн |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
1 1 |
1 1 |
|
|
74 |
|
Винт В2М5-6gх10.68.05 ГОСТ 17473-80 |
2А-9ДГ.94.22спч 2А-9ДГ-02.94.3спч |
12 8 |
12 8 |
|
|
75 |
1А-9ДГ.94.9спч-08 |
Рукав |
2А-9ДГ.94спч-1 2А-9ДГ.94спч-1-01 |
3 3 |
3 3 |
|
1А-9ДГ.94.9спч |
2А-9ДГ-02.94.3спч |
2 |
2 |
||||
Рисунок 36 - Насос топливный
Таблица 26
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
36 |
|
Д49.107спч-4-05 |
Насос топливный |
2А-9ДГ.000спч 2А-9ДГ.000спч-01 |
|
16 16 |
|
|
|
Д49.107спч-4-08 |
Насос топливный |
2А-9ДГ.000спч-02 |
|
16 |
|
|
|
Д49.107.3спч-5 |
Толкатель |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
1 |
Д49.107.06-2 |
Тарелка пружины |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
2 |
Д49.107.08 |
Пружина |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
3 |
03Д49.107.05 |
Тарелка пружины верхняя |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
4 |
Д49.107.05 |
Венец зубчатый |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
5 |
Д49.107.01-4-04 Д49.107.01-4-07 |
Корпус насоса |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
6 |
Д49.107.26 |
Колпак |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
7 |
03Д49.107.04-01 03Д49.107.04 |
Рейка |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
8 |
Д49.107.46-01 или 03Д49.107.30-01 |
Фланец |
Д49.107спч-4-05 |
1 |
16 |
|
Д49.107.46 или 03Д49.107.30 |
Фланец |
Д49.107спч-4-08 |
1 |
16 |
|||
|
9 |
03Д49.107.28 |
Прокладка |
Д49.107спч-4-05 Д49.107спч-4-08 |
2 2 |
32 32 |
|
|
10 |
Д49.107.32-01 Д49.107.32 |
Болт |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
36 |
11 |
Д49.107.1спч-5 |
Пара плунжерная топливного насоса |
Д49.107спч-4-05 |
1 |
16 |
|
Д49.107.1спч-11 |
Пара плунжерная |
Д49.107спч-4-08 |
1 |
16 |
|||
|
12 |
Д49.107.4спч |
Клапан нагнетательный |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
13 |
Д49.107.07-01 Д49.107.07 |
Штуцер |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
14 |
30Д.85.13-9-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
15 |
Д49.107.09-2-01 Д49.107.09-2 |
Фланец |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
16 |
|
Шпилька М12-6gх70 15/11.38ХНЗМА.016 ОСТ 24.169.05-76 |
Д49.107спч-4-05 |
6 |
96 |
|
Шпилька М12-6gх70 15/11.38ХНЗМА.05 ОСТ 24.169.05-76 |
Д49.107спч-4-08 |
6 |
96 |
||||
|
17 |
Д49.107.11 |
Шайба |
Д49.107спч-4-05 Д49.107спч-4-08 |
6 6 |
96 96 |
|
|
18 |
|
Гайка М12-6Н.10.38ХС.016 ГОСТ 5927-70 |
Д49.107спч-4-05 |
6 |
96 |
|
|
Гайка М12-6Н.10.38ХС.05 ГОСТ 5927-70 |
Д49.107спч-4-08 |
6 |
96 |
|||
|
19 |
03Д49.107.27-01 03Д49.107.27 |
Крышка |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
20 |
|
Болт 3М8-6gх16.68.016 ГОСТ 7808-70 |
Д49.107спч-4-05 |
4 |
64 |
|
|
Болт 3М8-6gх16.68.05 ГОСТ 7808-70 |
Д49.107спч-4-08 |
4 |
64 |
|||
36 |
21 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100ºС Ц6.хр. ГОСТ 3057-90 |
Д49.107спч-4-05 |
4 |
64 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
Д49.107спч-4-08 |
4 |
64 |
||||
|
22 |
|
Болт М10-6gх25.68.016 ГОСТ 7808-70 |
Д49.107спч-4-05 |
4 |
64 |
|
Болт М10-6gх25.68.05 ГОСТ 7808-70 |
Д49.107спч-4-08 |
4 |
64 |
||||
|
23 |
Д49.107.37-01 Д49.107.37 |
Винт |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
24 |
Д49.107.40-01 Д49.107.40 |
Прокладка |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
25 |
Д49.107.49 |
Винт стопорный |
Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 |
16 16 |
|
|
26 |
Д49.107.34-1 Д49.107.34-1-05 Д49.107.34-1-01 Д49.107.34-1-06 Д49.107.34-1-02 Д49.107.34-1-07 Д49.107.34-1-03 Д49.107.34-108 Д49.107.34-1-04 Д49.107.34-1-09 |
Прокладка регулировочная |
Д49.107спч-4-05 Д49.107спч-4-08 Д49.107спч-4-05 Д49.107спч-4-08 Д49.107спч-4-05 Д49.107спч-4-08 Д49.107спч-4-05 Д49.107спч-4-08 Д49.107спч-4-05 Д49.107спч-4-08 |
1 1 1 1 1 1 1 1 1 1 |
16 16 16 16 16 16 16 16 16 16 |
Наиб. кол. |
36 |
27 |
1Д43.9.126-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
Д49.107спч-4-05 Д49.107спч-4-08 |
2 2 |
32 32 |
|
|
28 |
Д49.107.17-5 |
Корпус толкателя |
Д49.107.3спч-5 |
1 |
16 |
|
|
29 |
Д49.107.19-2 |
Ролик |
Д49.107.3спч-5 |
1 |
16 |
|
|
30 |
Д49.107.20-2 |
Втулка |
Д49.107.3спч-5 |
1 |
16 |
|
|
31 |
Д49.107.48 |
Фиксатор |
Д49.107.3спч-5 |
|
16 |
|
|
32 |
Д42.85.24 |
пружина |
Д49.107.4спч Д49.107.3спч-5 |
1 1 |
16 16 |
|
|
33 |
Д49.107.18-3 |
Ось ролика |
Д49.107.3спч-5 |
|
16 |
|
Рисунок 37 - Управление топливными насосами
Таблица 27
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
37 |
|
2-9ДГ.108спч-02 |
Управление топливными насосами |
2А-9ДГ.000спч |
|
1 |
|
2А-9ДГ.000спч-01 |
|
1 |
Для диз.-ген. №№ 1 - 14 |
||||
|
|
2-9ДГ.108.1спч-03 |
Вал поперечный |
2-9ДГ.108спч-02 |
1 |
1 |
|
|
|
2-5Д49.108.1спч-02 |
Валик отсечной правый |
2-9ДГ.108спч-02 |
1 |
1 |
|
|
|
2-5Д49.108.2спч-02 |
Валик отсечной правый |
2-9ДГ.108спч-02 |
1 |
1 |
|
|
|
2-5Д49.108.3спч-02 |
Валик отсечной левый |
2-9ДГ.108спч-02 |
1 |
1 |
|
|
|
2-5Д49.108.4спч-02 |
Валик отсечной левый |
2-9ДГ.108спч-02 |
1 |
1 |
|
|
|
2-5Д49.108.6спч-03 |
Механизм отключения |
2-9ДГ.108спч-02 |
1 |
1 |
|
|
|
2-5Д49.108.8спч-1 |
Рычаг |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
4 4 4 4 |
16 |
|
|
|
2-5Д49.108.9спч-14 |
Стойка |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
1 1 1 1 |
4 |
|
|
|
2-5Д49.108.10спч-13 |
Стойка |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
3 1 3 1 |
8 |
|
|
|
|
Подшипник* ШН10ЮТ ЕТУ 100/5 |
2-9ДГ.108.2спч 2-9ДГ.108.6спч |
2 2 |
6 |
|
|
1 |
2-9ДГ.108.3спч-02 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
2 |
2-9ДГ.108.19 |
Тяга |
2-9ДГ.108.2спч |
1 |
1 |
|
37 |
3 |
2-9ДГ.108.2спч |
Тяга упругая |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
4 |
2-5Д49.108.17 |
Пружина |
2-9ДГ.108.2спч |
1 |
1 |
|
|
5 |
2-9ДГ.108.18 |
Тяга |
2-9ДГ.108.2спч |
1 |
1 |
|
|
6 |
2-9ДГ.108.14 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
7 |
|
Масленка* 1.1.Ц6 ГОСТ 19853-74 |
2-9ДГ.108.1спч-03 2-5Д49.108.9спч-14 2-5Д49.108.10спч-13 2-5Д49.108.20спч-13 2-5Д49.108.21спч-13 2-5Д49.108.8спч-1 |
4 1 1 1 1 1 |
36 |
|
|
8 |
2-5Д49.108.31-1 |
Втулка |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
9 |
2-5Д49.108.25спч |
Упор рычага |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
4 4 4 4 |
16 |
|
|
10 |
2-5Д49.108.08 |
Пружина |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
4 4 4 4 |
16 |
|
|
11 |
2-5Д49.108.13 |
Валик |
2-9ДГ.108.2спч-02 2-9ДГ.108.4спч-02 |
1 1 |
2 |
|
|
12 |
2-5Д49.108.22спч |
Корпус со втулками |
2-5Д49.108.6спч-03 |
1 |
1 |
|
|
13 |
2-5Д49.108.11спч |
Поршень |
2-5Д49.108.6спч-03 |
2 |
2 |
|
|
14 |
2-5Д49.108.03 |
Рычаг левый |
2-5Д49.108.4спч-02 |
1 |
1 |
|
|
15 |
2-9ДГ.108.16 |
Пружина |
2-9ДГ.108спч-02 |
2 |
2 |
|
|
16 |
2-5Д49.108.01 |
Рычаг левый |
2-5Д49.108.3спч-02 |
1 |
1 |
|
37 |
17 |
2-9ДГ.108.10 |
Пружина |
2-5Д49.108.6спч-03 |
2 |
2 |
|
|
18 |
2-5Д49.108.06 |
Валик |
2-9ДГ.108.1спч-02 2-9ДГ.108.3спч-02 |
1 1 |
2 |
|
|
19 |
2-5Д49.108.02 |
Рычаг правый |
2-5Д49.108.1спч-02 |
1 |
1 |
|
|
20 |
2-5Д49.108.20спч-03 |
Стойка |
2-5Д49.108.1спч-02 2-5Д49.108.4спч-02 |
1 1 |
2 |
|
|
21 |
2-5Д49.108.05 |
Винт |
2-9ДГ.108спч-02 |
2 |
2 |
|
|
22 |
2-5Д49.108.04 |
Рычаг правый |
2-5Д49.108.2спч-02 |
1 |
1 |
|
|
23 |
2-5Д49.108.34 |
Упор |
2-5Д49.108.11спч |
1 |
2 |
|
|
24 |
2-5Д49.108.21спч-03 |
Стойка |
2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 |
1 1 |
1 1 |
|
|
25 |
|
Кольцо В42 ГОСТ 13943-86 |
2-9ДГ.108.1спч-03 2-5Д49.108.9спч-14 2-5Д49.108.10спч-13 2-5Д49.108.20спч-03 2-5Д49.108.21спч-03 |
8 2 2 2 2 |
40 |
|
|
26 |
|
Подшипник* 1000905 ГОСТ 8338-75 |
2-9ДГ.108.1спч-03 2-5Д49.108.9спч-14 2-5Д49.108.10спч-13 2-5Д49.108.20спч-03 2-5Д49.108.21спч-03 |
4 1 1 1 1 |
20 |
|
|
27 |
11Д45.107.46 |
Колпачок |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
28 |
9ДГ.108.12-1 |
Сухарь |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
29 |
2-5Д49.108.13спч |
Рычаг |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
30 |
9ДГ.108.23 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
31 |
2Д42.108.18 |
Винт |
2-9ДГ.108.1спч-03 |
2 |
2 |
|
37 |
32 |
2-9ДГ.108.03 |
Вал |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
33 |
5-6Д49.108.06-05 |
Стойка |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
34 |
2-5Д49.108.21 |
Крышка |
2-9ДГ.108.1спч-03 2-5Д49.108.10спч-13 2-5Д49.108.20спч-03 2-5Д49.108.21спч-03 |
6 2 2 2 |
30 |
|
|
35 |
2-5Д49.108.16-01 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
36 |
2-5Д49.108.6спч |
Тяга |
2-9ДГ.108.1спч-03 |
2 |
2 |
|
|
37 |
2-5Д49.108.15 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
38 |
2-5Д49.108.16 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
|
39 |
2-9ДГ.108.06 |
Рычаг |
2-9ДГ.108.1спч-03 |
1 |
1 |
|
Рисунок 38 - Управление топливными насосами
Таблица 28
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
38 |
|
2-9ДГ.108спч-08 |
Управление топливными насосами |
2А-9ДГ.000спч-02 |
|
1 |
|
2А-9ДГ.000спч-01 |
|
1 |
Для диз.-ген. с № 15 |
||||
|
|
2-9ДГ.108.1спч-12 |
Вал поперечный |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
|
2-5Д49.108.1спч-02 |
Валик отсечной правый |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
|
2-5Д49.108.2спч-02 |
Валик отсечной правый |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
|
2-5Д49.108.3спч-02 |
Валик отсечной левый |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
|
2-5Д49.108.4спч-02 |
Валик отсечной левый |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
|
2-5Д49.108.6спч-03 |
Механизм отключения |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
|
2-5Д49.108.8спч-1 |
Рычаг |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
4 4 4 4 |
16 |
|
|
|
2-5Д49.108.10спч-13 |
Стойка |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
3 1 3 1 |
8 |
|
|
1 |
6-9ДГ.108.01-02 |
Рычаг |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
2 |
2-9ДГ.108.43 |
Тяга |
2-9ДГ.108.13спч |
1 |
1 |
|
|
3 |
2-9ДГ.108.13спч |
Тяга упругая |
2-9ДГ.108спч-08 |
1 |
1 |
|
|
4 |
2-5Д49.108.17 |
Пружина |
2-9ДГ.108.13спч |
1 |
1 |
|
|
5 |
2-9ДГ.108.44 |
тяга |
2-9ДГ.108.13спч |
1 |
1 |
|
|
6 |
2-9ДГ.108.3спч-03 |
Рычаг |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
38 |
7 |
|
Масленка* 1.1.Ц6 ГОСТ 19853-74 |
2-9ДГ.108.1спч-12 2-5Д49.108.9спч-14 2-5Д49.108.10спч-13 2-5д49.108.20спч-03 2-5Д49.108.21спч-03 2-5Д49.108.8спч-1 |
4 1 1 1 1 1 |
36 |
|
|
8 |
2-5Д49.108.31-1 |
Втулка |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
9 |
2-5Д49.108.25спч |
Упор рычага |
2-5Д49.108.1спч-01 2-5Д49.108.2спч-01 2-5Д49.108.3спч-01 2-5Д49.108.4спч-01 |
4 4 4 4 |
16 |
|
|
10 |
2-5Д49.108.08-01 |
Пружина |
2-5Д49.108.1спч-01 2-5Д49.108.2спч-01 2-5Д49.108.3спч-01 2-5Д49.108.4спч-01 |
4 4 4 4 |
16 |
|
|
11 |
2-5Д49.108.13 |
Валик |
2-5Д49.108.2спч-02 2-9ДГ.108.4спч-02 |
1 1 |
2 |
|
|
12 |
2-5Д49.108.22спч |
Корпус со втулками |
2-5Д49.108.6спч-03 |
1 |
1 |
|
|
13 |
2-5Д49.108.11спч |
Поршень |
2-5Д49.108.6спч-03 |
2 |
2 |
|
|
14 |
2-5Д49.108.03 |
Рычаг левый |
2-5Д49.108.4спч-02 |
1 |
1 |
|
|
15 |
2-9ДГ.108.16-01 |
Пружина |
2-9ДГ.108спч-08 |
2 |
2 |
|
|
16 |
2-5Д49.108.01 |
Рычаг левый |
2-5Д49.108.3спч-02 |
1 |
1 |
|
|
17 |
2-9ДГ.108.34 |
Упор |
2-5Д49.108.11спч |
2 |
2 |
|
|
18 |
2-9ДГ.108.10-01 |
Пружина |
2-5Д49.108.6спч-03 |
2 |
2 |
|
38 |
19 |
2-5Д49.108.02 |
Рычаг правый |
2-5Д49.108.1спч-02 |
1 |
1 |
|
|
20 |
|
Подшипник* 1000905 ГОСТ 8338-75 |
2-9ДГ.108.1спч-12 2-5Д49.108.9спч-14 2-5Д49.108.10спч-13 2-5Д49.108.20спч-03 2-5Д49.108.21спч-03 |
4 1 1 1 1 |
20 |
|
|
21 |
2-5Д49.108.06 |
Валик |
2-5Д49.108.1спч-02 2-5Д49.108.3спч-02 |
1 1 |
2 |
|
|
22 |
2-5Д49.108.20спч-03 |
Стойка |
2-5Д49.108.1спч-02 2-5Д49.108.3спч-02 |
1 1 |
2 |
|
|
23 |
2-5Д49.108.05 |
Винт |
2-9ДГ.108спч-08 |
2 |
2 |
|
|
24 |
|
Шайба 27.01.05 ГОСТ 13463-77 |
2-9ДГ.108спч-08 |
2 |
2 |
|
|
25 |
|
Гайка М27х2.6Н.6.05 ГОСТ 2526-70 |
2-9ДГ.108спч-08 |
2 |
2 |
|
|
26 |
2-5Д49.108.04 |
Рычаг правый |
2-5Д49.108.2спч-02 |
1 |
1 |
|
|
27 |
2-5Д49.108.21спч-03 |
Стойка |
2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 |
1 1 |
2 |
|
|
28 |
2-5Д49.108.9спч-14 |
Стойка |
2-5Д49.108.1спч-02 2-5Д49.108.2спч-02 2-5Д49.108.3спч-02 2-5Д49.108.4спч-02 |
1 1 1 1 |
4 |
|
|
29 |
9ДГ.108.12-1 |
Сухарь |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
30 |
2-5Д49.108.13спч |
Рычаг |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
31 |
2-5Д49.108.30 |
Винт |
2-5Д49.108.8спч-1 |
1 |
16 |
|
|
32 |
11Д45.107.42-01 |
Гайка |
2-9ДГ.108.1спч-12 |
2 |
2 |
|
|
33 |
9ДГ.108.23 |
Рычаг |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
34 |
2-9ДГ.108.03 |
Вал |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
38 |
35 |
5-6Д49.108.06-05 |
Стойка |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
36 |
2-5Д49.108.16-01 |
Рычаг |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
37 |
2-9ДГ.108.6спч |
Тяга |
2-9ДГ.108.1спч-12 |
2 |
2 |
|
|
38 |
|
Подшипник* ШН10ЮТ ЕТУ 100/5 |
2-9ДГ.108.6спч 2-9ДГ.108.13спч |
2 2 |
6 |
|
|
39 |
2-5Д49.108.15 |
Рычаг |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
40 |
2-5Д49.108.16 |
Рычаг |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
41 |
2-9ДГ.108.07 |
Упор |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
42 |
2-9ДГ.108.06 |
Рычаг |
2-9ДГ.108.1спч-12 |
1 |
1 |
|
|
43 |
2Д42.108.18 |
Винт |
2-9ДГ.108.1спч-12 |
2 |
2 |
|
Рисунок 39 - Насос топливоподкачивающий
Таблица 29
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
39 |
|
Д49.115спч-03 |
Насос топливоподкачивающий |
|
|
1 |
|
|
|
Д49.115.1спч |
Кронштейн |
Д49.115спч-03 |
1 |
1 |
|
|
|
Д49.115.2спч |
Крышка |
Д49.115спч-03 |
1 |
1 |
|
|
1 |
Д49.115.3спч |
Валик |
Д49.115спч-03 |
1 |
1 |
|
|
2 |
|
Гайка М8-6Н.6 ГОСТ 2524-70 |
Д49.115спч-03 |
4 |
4 |
|
|
3 |
|
Шайба 8.04 ГОСТ 13463-77 |
Д49.115спч-03 |
4 |
4 |
|
|
4 |
|
Шпилька 2М8-6g16.68 ГОСТ 22038-76 |
Д49.115спч-03 |
4 |
4 |
|
|
5 |
Д49.115.09 |
Фланец |
Д49.115спч-03 |
1 |
1 |
|
|
6 |
|
Кольцо В25 ГОСТ 13942-86 |
Д49.115спч-03 |
1 |
1 |
|
|
7 |
|
Подшипник* 6-305А ГОСТ 8338-75 |
Д49.115спч-03 |
1 |
1 |
|
|
8 |
Д49.115.06 |
Вал |
Д49.115спч-03 |
1 |
1 |
|
|
9 |
|
Шпонка 6630 ГОСТ 23360-78 |
Д49.115спч-03 |
1 |
1 |
|
|
10 |
Д49.115.07 |
Втулка |
Д49.115.1спч Д49.115.2спч |
2 2 |
4 |
|
|
11 |
Д49.115.02 |
Крышка |
Д49.115.2спч |
1 |
1 |
|
|
12 |
РИ 422.64.73-44 |
Штуцер |
Д49.115спч-03 |
1 |
1 |
|
|
13 |
|
Шпилька 2М12-6g95.68 ГОСТ 22038-76 |
Д49.115спч-03 |
4 |
4 |
|
39 |
14 |
|
Штифт 1090 ГОСТ 3128-70 |
Д49.115спч-03 |
2 |
2 |
|
|
15 |
|
Шайба С.12.04 ГОСТ 11371-78 |
Д49.115спч-03 |
4 |
4 |
|
|
16 |
|
Пружина тарельчатая II-1-2-25х12,5х10,5х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
Д49.115спч-03 |
4 |
4 |
|
|
17 |
|
Гайка М12-6Н.6 ГОСТ 2524-70 |
Д49.115спч-03 |
4 |
4 |
|
|
18 |
РИ 422.64.73-40 |
Штуцер |
Д49.115спч-03 |
1 |
1 |
|
|
19 |
Д49.115.14 |
Прокладка |
Д49.115спч-03 |
2 |
2 |
|
|
20 |
Д49.115.03 |
Корпус |
Д49.115спч-03 |
1 |
1 |
|
|
21 |
Д49.115.05 |
Шестерня |
Д49.115спч-03 |
1 |
1 |
Заказ. компл. |
|
22 |
Д49.115.04 |
Шестерня |
Д49.115спч-03 |
1 |
1 |
|
|
23 |
РИ 422.64.73-16 |
Штуцер |
Д49.115спч-03 |
3 |
3 |
|
|
24 |
Д49.115.11 |
Кольцо |
Д49.115спч-03 |
1 |
1 |
|
|
25 |
|
Пружина 20х0,3х1,8 ОСТ 38.05148-78 |
Манжета 1,2-2035-4
|
1 |
3 |
|
|
26 |
|
Манжета* 1,2-2035-4
|
Д49.115спч-03 |
3 |
3 |
|
|
27 |
Д49.115.15 |
Кольцо |
Д49.115спч-03 |
1 |
1 |
|
|
28 |
|
Кольцо В37 ГОСТ 13943-86 |
Д49.115спч-03 |
2 |
2 |
|
|
29 |
30Д.115.31-7 |
Прокладка |
Д49.115спч-03 |
1 |
1 |
|
39 |
30 |
Д49.115.08 |
Втулка |
Д49.115спч-03 |
1 |
1 |
|
|
31 |
Д49.115.01 |
Кронштейн |
Д49.115.1спч |
1 |
1 |
|
Рисунок 40 - Насос водяной
Рисунок 41 - Насос водяной
Таблица 30
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||||
Обозначение сборочной единицы |
количество, шт. |
||||||||
в сбор. единице |
в изделии |
||||||||
40-41 |
|
Д49.123спч-09 Д49.123спч-10 |
Насос водяной Насос водяной |
|
|
1 1 |
Для ряда В Для ряда А |
||
|
1 |
|
Кольцо В100 ГОСТ 13943-86 |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
2 |
Д49.123.02 |
Кронштейн |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
3 |
Д49.123.08 |
Улитка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
4 |
Д49.123.16 |
Прокладка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
5 |
Д49.123.11 |
Фланец |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
6 |
Д49.123.09 |
Крышка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
7 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
Д49.123спч-09 Д49.123спч-10 |
8 8 |
16 |
|
||
|
8 |
|
Гайка М10-6Н.6.05 ГОСТ 5927-70 |
Д49.123спч-09 Д49.123спч-10 |
8 8 |
16 |
|
||
|
9 |
Д49.123.10 |
Фланец |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
40-41 |
10 |
|
Пружина тарельчатая II-1-2-25х12,5х1.05х0,65-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
Д49.123спч-09 Д49.123спч-10 |
6 6 |
12 |
|
||
|
11 |
|
Гайка М12-6Н.6.05 ГОСТ 5927-70 |
Д49.123спч-09 Д49.123спч-10 |
6 6 |
12 |
|
||
|
12 |
|
Шпилька 2М12-6gх30.68.05 ГОСТ 22034-76 |
Д49.123спч-09 Д49.123спч-10 |
8 8 |
16 |
|
||
|
13 |
Д49.123.14 |
Прокладка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
14 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45 -100ºС Хим.Окс.прм. ГОСТ 3057-90 |
Д49.123спч-09 Д49.123спч-10 |
6 6 |
12 |
|
||
|
15 |
|
Болт М10-6g45.68.05 ГОСТ 7805-70 |
Д49.123спч-09 Д49.123спч-10 |
6 6 |
12 |
|
||
|
16 |
|
Шпилька 2М10-6gх25.68.05 ГОСТ 22034-76 |
Д49.123спч-09 Д49.123спч-10 |
8 8 |
16 |
|
||
|
17 |
Д49.123.13 |
Прокладка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
18 |
РИ 420.22.74-29 |
Пробка |
Д49.123спч-09 Д49.123спч-10 |
4 4 |
8 |
|
||
|
19 |
РИ 471.04.74-10 |
Прокладка |
Д49.123спч-09 Д49.123спч-10 |
4 4 |
8 |
|
||
40-41 |
20 |
14Д40.123.05-1 |
Болт |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
21 |
14Д40.123.09 |
Пластина замочная |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
22 |
Д49.123.01 |
Колесо |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
23 |
|
Подшипник* 60210 ГОСТ 7242-81 |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
24 |
Д49.123.2спч |
Вал |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
25 |
|
Подшипник* 309 ГОСТ 8338-75 |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
26 |
|
Кольцо В45 ГОСТ 13942-86 |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
27 |
Д49.123.17 |
Прокладка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
28 |
Д49.123.03 |
Фланец |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
29 |
|
Болт 3М8-6gх20.68.016 ГОСТ 7808-70 |
Д49.123спч-09 Д49.123спч-10 |
6 6 |
12 |
|
||
|
30 |
Д49.123.28 |
Втулка-отражатель |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
31 |
4Д56.123.09-1 |
Фланец |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
40-41 |
32 |
Д49.123.20 |
Отражатель |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
33 |
Д49.123.18 |
Прокладка |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
34 |
|
Кольцо В50 ГОСТ 13942-86 |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
35 |
Д49.123.29-ИРП-1338 ТУ38 1051959-90 |
Кольцо* |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
36 |
Д49.123.3спч |
Кольцо уплотнительное |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
37 |
Д49.123.1спч |
Кольцо уплотнительное |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
38 |
Д49.123.06-1-ИРП-1266 ТУ38 1051959-90 |
Кольцо* |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
39 |
Д49.123.04 |
Кольцо |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
|
40 |
Д49.123.07-1 |
Пружина |
Д49.123спч-09 Д49.123спч-10 |
1 1 |
2 |
|
||
Рисунок 42 - Привод насосов
Рисунок 43 - Привод насосов
Рисунок 44 - Привод насосов
Рисунок 45 - Привод насосов
Рисунок 46 - Привод насосов
Таблица 31
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
42-46 |
|
2А-9ДГ.128спч |
Привод насосов |
2А-9ДГ.000спч-01 |
|
1 |
|
|
|
1А-5Д49.128.1спч-11 |
Корпус передний |
2А-9ДГ.128спч |
1 |
1 |
Обрабатываются и поставляются совместно |
|
|
1А-5Д49.128.2спч-04 |
Корпус средний |
2А-9ДГ.128спч |
1 |
1 |
|
|
|
1А-5Д49.128.6спч-1-05 |
Корпус задний |
2А-9ДГ.128спч |
1 |
1 |
|
|
1 |
|
Болт 4М12.6gх60.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
31 |
31 |
|
|
2 |
1-26ДГМ.128.01 |
Шайба |
1А-5Д49.128.1спч-11 |
8 |
8 |
|
|
3 |
РИ 471.04.74-16 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
4 |
1Д42.69.77-2 |
Штуцер |
2А-9ДГ.128спч |
1 |
1 |
|
|
5 |
5Д49.123.04-1-01 |
Прокладка |
2А-9ДГ.128спч |
2 |
2 |
|
|
6 |
РИ 471.04.74-10 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
7 |
РИ 422.64.73-18 |
Штуцер |
2А-9ДГ.128спч |
1 |
1 |
|
|
8 |
РИ 422.61.73-06 |
Наконечник |
2А-9ДГ.128спч |
1 |
1 |
|
|
9 |
РИ 420.03.73-24 |
Гайка |
2А-9ДГ.128спч |
1 |
1 |
|
|
10 |
1А-5Д49.128.25 |
Обойма |
1А-5Д49.128.1спч-11 |
2 |
2 |
|
|
11 |
Д56.69.47-01 |
Замок |
2А-9ДГ.128спч |
10 |
10 |
|
|
12 |
Д56.69.46 |
Шайба |
1А-5Д49.128.1спч-11 1А-5Д49.128.2спч-05 2А-9ДГ.128спч |
5 5 10 |
20 |
|
|
13 |
|
Болт М8-6gх20.68 ГОСТ 7808-70 |
1А-5Д49.128.1спч-11 1А-5Д49.128.2спч-05 2А-9ДГ.128спч |
10 10 20 |
40 |
|
|
14 |
3А-6Д49.128.07-04 |
Обойма |
1А-5Д49.128.1спч-11 |
1 |
1 |
|
|
15 |
Д56.69.47 |
Замок |
1А-5Д49.128.1спч-11 1А-5Д49.128.2спч-05 |
1 1 |
2 |
|
42-46 |
16 |
3А-6Д49.128.09 |
Обойма |
1А-5Д49.128.1спч-11 |
2 |
2 |
|
|
17 |
Д56.69.47-02 |
Замок |
1А-5Д49.128.1спч-11 1А-5Д49.128.2спч-05 |
4 4 |
8 |
|
|
18 |
|
Шпилька М16-6gх145 32/13.38ХС ОСТ 24.169.05-76 |
2А-9ДГ.128спч |
8 |
8 |
|
|
19 |
РИ 255.05.74-25 |
Втулка |
1А-5Д49.128.1спч-11 1А-5Д49.128.2спч-04 1А-5Д49.128.6спч-1-05 |
8 32 21 |
61 |
|
|
20 |
1-26ДГМ.128.01-03 |
Шайба |
2А-9ДГ.128спч |
17 |
17 |
|
|
21 |
РИ 219.24.99-06 |
Гайка |
2А-9ДГ.128спч |
14 |
14 |
|
|
22 |
1-5Д49.128.61 |
Прокладка |
2А-9ДГ.128спч |
2 |
2 |
|
|
23 |
|
Болт 4М16.6gх200.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
2 |
2 |
|
|
24 |
1-26ДГМ.128.01-01 |
Шайба |
2А-9ДГ.128спч |
4 |
4 |
|
|
25 |
|
Гайка М12-6Н.6 ГОСТ 5927-70 |
2А-9ДГ.128спч |
29 |
29 |
|
|
26 |
|
Пружина тарельчатая II-1-2-25х14х1,6х0,5- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.128спч |
40 |
40 |
|
|
27 |
|
Шпилька 2М12-6gх80.66 ГОСТ 22038-76 |
2А-9ДГ.128спч |
4 |
4 |
|
|
28 |
1-5Д49.128.22-2 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
29 |
1А-5Д49.128.01 |
Корпус передний |
1А-5Д49.128.1спч-11 |
1 |
1 |
Заказ. компл. с дет. поз. 55 и 72 |
42-46 |
30 |
|
Шпилька М12-6gх85 24/11.38ХС ОСТ 24.169.05-76 |
2А-9ДГ.128спч |
46 |
46 |
|
|
31 |
РИ 219.25.99-56 |
Втулка проставочная |
2А-9ДГ.128спч |
46 |
46 |
|
|
32 |
РИ 219.24.99-02 |
Гайка |
2А-9ДГ.128спч |
83 |
83 |
|
|
33 |
РИ 219.23.99-11 |
Шайба |
2А-9ДГ.128спч |
63 |
63 |
|
|
34 |
РИ 471.08.74 |
Прокладка |
2А-9ДГ.128спч |
3 |
3 |
|
|
35 |
|
Болт 2аМ12-6gх80.66 ГОСТ 7817-80 |
2А-9ДГ.128спч |
3 |
3 |
|
|
36 |
РИ 471.14.74-11 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
37 |
|
Шпилька 2М12-6gх80.66 ГОСТ 22038-76 |
2А-9ДГ.128спч |
4 |
4 |
|
|
38 |
|
Гайка М16-6Н.6 ГОСТ 5927-70 |
2А-9ДГ.128спч |
4 |
4 |
|
|
39 |
|
Пружина тарельчатая II-1-2-31,5х16х1,8х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.128спч |
15 |
15 |
|
|
40 |
|
Шпилька 2М16-6gх40 ГОСТ 22038-76 |
2А-9ДГ.128спч |
12 |
12 |
|
|
41 |
1-5Д49.128.62 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
42 |
|
Шпилька 2М10-6gх35.10.9.38ХНЗМА ГОСТ 22038-76 |
2А-9ДГ.128спч |
10 |
10 |
|
42-46 |
43 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.128спч |
10 |
10 |
|
|
44 |
|
Гайка М10-6Н.6 ГОСТ 5927-70 |
2А-9ДГ.128спч |
10 |
10 |
|
|
45 |
РИ 420.30.70-23 |
Пробка |
1А-5Д49.128.1спч-11 |
4 |
4 |
|
|
46 |
1А-5Д49.128.25-01 |
Обойма |
1А-5Д49.128.2спч-05 |
2 |
2 |
|
|
47 |
РИ 420.30.70-05 |
Пробка |
1А-5Д49.128.2спч-05 |
2 |
2 |
|
|
48 |
1-5Д49.128.69-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2А-9ДГ.128спч |
3 |
3 |
|
|
49 |
|
Болт 4М12-6gх50.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
10 |
10 |
|
|
50 |
РИ 420.32.70-11 |
Пробка |
1А-5Д49.128.2спч-05 |
1 |
1 |
|
|
51 |
|
Болт 4М12-6gх115.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
4 |
4 |
|
|
52 |
|
Болт 4М12-6gх75.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
16 |
16 |
|
|
53 |
|
Болт 2аМ12-6gх75.66 ГОСТ 7817-80 |
2А-9ДГ.128спч |
4 |
4 |
|
|
54 |
1-5Д49.128.63 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
55 |
1А-5Д49.128.02 |
Корпус средний |
2А-9ДГ.128спч |
1 |
1 |
Заказ. компл. с дет. поз. 29 и 72 |
|
56 |
|
Болт 4М12.6gх85.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
10 |
10 |
|
42-46 |
57 |
1Д43.128.119-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
2А-9ДГ.128спч |
8 |
8 |
|
|
58 |
2Д42.128.12-1-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо* |
2А-9ДГ.128спч |
5 |
5 |
|
|
59 |
3А-6Д49.128.09-01 |
Обойма |
1А-5Д49.128.2спч-05 |
2 |
2 |
|
|
60 |
3А-6Д49.128.07 |
Обойма |
1А-5Д49.128.2спч-05 |
1 |
1 |
|
|
61 |
|
Шпилька 2М12-6gх30.68 ГОСТ 22038-76 |
2А-9ДГ.128спч |
17 |
17 |
|
|
62 |
|
Болт 4М16-6gх85.38ХС Ост 24.169.02-74 |
2А-9ДГ.128спч |
2 |
2 |
|
|
63 |
РИ 471.19.74-19 |
Прокладка |
2А-9ДГ.128спч |
2 |
2 |
|
|
64 |
1-5Д49.128.55 |
Фланец |
2А-9ДГ.128спч |
2 |
2 |
|
|
65 |
|
Болт М12-6gх30.68 ГОСТ 7805-70 |
2А-9ДГ.128спч |
12 |
12 |
|
|
66 |
|
Шайба С.12.04 ГОСТ 11371-78 |
2А-9ДГ.128спч |
16 |
16 |
|
|
67 |
РИ 471.21.74-06 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
68 |
1-5Д49.128.44-2 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
69 |
|
Болт 6М16-6gх80.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
16 |
16 |
|
|
70 |
1-5Д49.128.57 |
Планка |
2А-9ДГ.128спч |
2 |
2 |
|
42-46 |
71 |
|
Штифт 2.16х90 ГОСТ 9464-79 |
2А-9ДГ.128спч |
2 |
2 |
|
|
72 |
1А-5Д49.128.02-4 |
Корпус задний |
1А-5Д49.128.6спч-1-05 |
1 |
1 |
Заказ. компл. с дет. поз. 29 и 55 |
|
73 |
|
Болт 4М16-6gх160.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.128спч |
7 |
7 |
|
|
74 |
РИ 219.23.99-13 |
Шайба |
2А-9ДГ.128спч |
23 |
23 |
|
|
75 |
|
Болт 6М16-6gх150.38ХС Ост 24.169.02-74 |
2А-9ДГ.128спч |
3 |
3 |
|
|
76 |
|
Шпилька 2М12-6gх30.10.9.38ХНЗМА ГОСТ 22038-76 |
2А-9ДГ.128спч |
4 |
4 |
|
|
77 |
|
Шпилька М16-6gх215 16/13.38ХС ОСТ 24.169.05-76 |
2А-9ДГ.128спч |
4 |
4 |
|
|
78 |
1-5Д49.128.53 |
Прокладка |
2А-9ДГ.128спч |
2 |
2 |
|
|
79 |
РИ 471.14.74-09 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
80 |
1-5Д49.128.06-2 |
Шестерня |
2А-9ДГ.128спч |
2 |
2 |
|
|
81 |
РИ 311.17.74-08 |
Кольцо |
2А-9ДГ.128спч |
2 |
2 |
|
|
82 |
1-5Д49.128.56 |
Втулка |
2А-9ДГ.128спч |
2 |
2 |
|
|
83 |
1-5Д49.128.70 |
Втулка |
2А-9ДГ.128спч |
2 |
2 |
|
|
84 |
|
Кольцо В38 ГОСТ 13943-86 |
2А-9ДГ.128спч |
2 |
2 |
|
|
85 |
|
Подшипник* 7042210 ЛЗМ ГОСТ 8328-75 |
2А-9ДГ.128спч |
4 |
4 |
|
|
86 |
5Д49.128.17 |
Проставок |
2А-9ДГ.128спч |
2 |
2 |
|
42-46 |
87 |
|
Кольцо В90 ГОСТ 13943-86 |
2А-9ДГ.128спч |
4 |
4 |
|
|
88 |
РИ 311.17.4-44 |
Кольцо |
2А-9ДГ.128спч |
2 |
2 |
|
|
89 |
6Д49.128.60 |
Вал |
2А-9ДГ.128спч |
2 |
2 |
|
|
90 |
1А-5Д49.128.17 |
Вал |
2А-9ДГ.128спч |
1 |
1 |
|
|
91 |
|
Кольцо В225 ГОСТ 13943-86 |
2А-9ДГ.128спч |
1 |
1 |
|
|
92 |
|
Подшипник* 42130 КЗМ ГОСТ 8328-75 |
2А-9ДГ.128спч |
2 |
2 |
|
|
93 |
1А-5Д49.128.3спч-04 |
Шестерня |
2А-9ДГ.128спч |
1 |
1 |
|
|
94 |
2Д42.133.30 |
Пружина |
2А-9ДГ.128спч |
1 |
1 |
|
|
95 |
1А-5Д49.128.26-ИРП-1338 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
1А-5Д49.128.3спч-04 |
2 |
2 |
|
|
96 |
1А-5Д49.128.04-1 |
Заглушка |
1А-5Д49.128.3спч-04 |
1 |
1 |
|
|
97 |
1А-5Д49.128.10-01 |
Втулка распорная |
1А-5Д49.128.3спч-04 |
1 |
1 |
|
|
98 |
РИ 311.17.74-42 |
Кольцо |
1А-5Д49.128.3спч-04 |
1 |
1 |
|
|
99 |
|
Кольцо В85 ГОСТ 13943-86 |
1А-5Д49.128.3спч-04 |
1 |
1 |
|
|
100 |
РИ 311.17.74-74 |
Кольцо |
2А-9ДГ.128спч |
1 |
1 |
|
|
101 |
3А-6Д49.128.7спч |
Втулка |
2А-9ДГ.128спч |
1 |
1 |
|
|
102 |
1-5Д49.128.64 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
103 |
3А-6Д49.128.21 |
Крышка |
2А-9ДГ.128спч |
1 |
1 |
|
|
104 |
ТЭП70.85.31.101 |
Фланец |
2А-9ДГ.128спч |
1 |
1 |
|
42-46 |
105 |
|
Подшипник* 7042213 КЗМ ГОСТ 8328-75 |
2А-9ДГ.128спч |
4 |
4 |
|
|
106 |
1-5Д49.128.9спч |
Шестерня |
2А-9ДГ.128спч |
1 |
1 |
|
|
107 |
|
Кольцо В120 ГОСТ 13943-86 |
2А-9ДГ.128спч |
2 |
2 |
|
|
108 |
РИ 311.17.4-56 |
Кольцо |
2А-9ДГ.128спч |
2 |
2 |
|
|
109 |
1-5Д49.128.9спч-01 |
Шестерня |
2А-9ДГ.128спч |
1 |
1 |
|
|
110 |
|
Кольцо В21 ГОСТ 13943-86 |
1А-5Д49.128.5спч-01 |
1 |
1 |
|
|
111 |
1А-5Д49.128.16-01 |
Втулка |
1А-5Д49.128.5спч-01 |
1 |
1 |
|
|
112 |
1А-5Д49.128.5спч-01 |
Шестерня |
1А-5Д49.128.4спч-01 |
1 |
1 |
|
|
113 |
|
Подшипник* 70109 ГОСТ 8338-75 |
1А-5Д49.128.4спч-01 |
2 |
2 |
|
|
114 |
|
Кольцо В75 ГОСТ 13943-86 |
1А-5Д49.128.4спч-01 |
2 |
2 |
|
|
115 |
РИ 311.09.74-61 |
Кольцо |
1А-5Д49.128.4спч-01 |
1 |
1 |
|
|
116 |
|
Кольцо В45 ГОСТ 13943-75 |
1А-5Д49.128.4спч-01 |
1 |
1 |
|
|
117 |
5Д49.92.15-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
1А-5Д49.128.4спч-01 |
2 |
2 |
|
|
118 |
1А-5Д49.128.15-01 |
Корпус |
1А-5Д49.128.4спч-01 |
1 |
1 |
|
|
119 |
3-6Д49.128.29 |
Прокладка |
2А-9ДГ.128спч |
1 |
1 |
|
|
120 |
|
Шпилька 2М16-6gх50.68 ГОСТ 22038-76 |
2А-9ДГ.128спч |
3 |
3 |
|
|
121 |
|
Шпилька 2М12-6gх40.68 ГОСТ 22034-76 |
2А-9ДГ.128спч |
4 |
4 |
|
Рисунок 47 - Насос масляный
Рисунок 48 - Насос масляный
Таблица 32
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
47-48 |
|
9-2Д49.129спч-06 |
Насос масляный |
|
|
1 |
Для ряда А |
|
|
74976.10спч-1-01 |
Клапан |
9-2Д49.129спч-06 |
1 |
1 |
|
|
1 |
9-2Д49.129.04 |
Вал |
9-2Д49.129спч-06 |
1 |
1 |
|
|
2 |
|
Кольцо В110 ГОСТ 13943-86 |
9-2Д49.129спч-06 |
1 |
1 |
|
|
3 |
74976.55 |
Кольцо |
9-2Д49.129спч-06 |
1 |
1 |
|
|
4 |
74976.17 |
Втулка |
9-2Д49.129спч-06 |
1 |
1 |
|
|
5 |
74976.3спч |
Крышка внутренняя |
9-2Д49.129спч-06 |
1 |
1 |
|
|
6 |
74976.08 |
Втулка |
74976.2спч 74976.3спч |
1 1 |
2 |
|
|
7 |
|
Гайка М12-6Н.6.05 ГОСТ 5927-70 |
9-2Д49.129спч-06 |
5 |
5 |
|
|
8 |
|
Шайба 12.04.05 ГОСТ 13463-77 |
9-2Д49.129спч-06 |
5 |
5 |
|
|
9 |
|
Шпилька 2М12-3Р(2)/6gх85.68.05 ГОСТ 22034-76 |
9-2Д49.129спч-06 |
5 |
5 |
|
|
10 |
9-2Д49.129.01-02 |
Корпус |
9-2Д49.129спч-06 |
1 |
1 |
|
|
11 |
9-2Д49.129.1спч |
Шестерня ведомая |
9-2Д49.129спч-06 |
1 |
1 |
Заказывать комплектно |
|
12 |
9-2Д49.129.02 |
Шестерня ведущая |
9-2Д49.129спч-06 |
1 |
1 |
|
|
13 |
74976.51 |
Упор |
9-2Д49.129спч-06 |
1 |
1 |
|
|
14 |
|
Кольцо В48 ГОСТ 13943-86 |
9-2Д49.129спч-06 |
1 |
1 |
|
47-48 |
15 |
9-2Д49.129.10 |
Ось |
9-2Д49.129спч-06 |
1 |
1 |
|
|
16 |
74976.2спч |
Крышка наружная |
9-2Д49.129спч-06 |
1 |
1 |
|
|
17 |
РИ 274.05.76-19 |
Штифт |
74976.3спч |
1 |
1 |
|
|
18 |
РИ 274.03.74-45 |
Штифт |
9-2Д49.129спч-06 |
4 |
4 |
|
|
19 |
74976.06 |
Корпус |
74976.10спч-1-01 |
1 |
1 |
|
|
20 |
74976.54-3 |
Поршень |
74976.10спч-1-01 |
1 |
1 |
|
|
21 |
74976.14-3 |
Пружина |
74976.10спч-1-01 |
1 |
1 |
|
|
22 |
74976.47 |
Прокладка |
74976.10спч-1-01 |
1 |
1 |
|
|
23 |
74976.46 |
Крышка |
74976.10спч-1-01 |
1 |
1 |
|
Рисунок 49 - Насос масляный
Рисунок 50 - Насос масляный
Таблица 33
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
49-50 |
|
74976-04 |
Насос масляный |
|
|
1 |
Для ряда В |
|
|
74976.10спч-1-01 |
Клапан |
74976-04 |
1 |
1 |
|
|
1 |
74976.53 |
Вал |
74976-04 |
1 |
1 |
|
|
2 |
|
Кольцо В110 ГОСТ 13943-86 |
74976-04 |
1 |
1 |
|
|
3 |
74976.55 |
Кольцо |
74976-04 |
1 |
1 |
|
|
4 |
74976.17 |
Втулка |
74976-04 |
1 |
1 |
|
|
5 |
74976.3спч |
Крышка внутренняя |
74976-04 |
1 |
2 |
|
|
6 |
74976.08 |
Втулка |
74976.3спч |
1 |
1 |
|
|
7 |
|
Гайка М12-6Н.6.05 ГОСТ 5927-70 |
74976-04 |
8 |
8 |
|
|
8 |
|
Шайба 12.04.05 ГОСТ 13363-77 |
74976-04 |
8 |
8 |
|
|
9 |
|
Шпилька 2М12-3Р(2)/6gх85.68.05 ГОСТ 22034-76 |
74976-04 |
8 |
8 |
|
|
10 |
74976.01 |
Корпус |
74976-04 |
1 |
1 |
|
|
11 |
74976.1спч |
Шестерня ведомая |
74976-04 |
1 |
1 |
|
|
12 |
74976.02-01 |
Шестерня ведущая |
74976-04 |
1 |
1 |
|
|
13 |
74976.51 |
Упор |
74976-04 |
1 |
1 |
|
|
14 |
|
Кольцо В48 ГОСТ 13943-86 |
74976-04 |
1 |
1 |
|
|
15 |
74976.10 |
Ось |
74976-04 |
1 |
1 |
|
|
16 |
74976.2спч |
Крышка наружная |
74976-04 |
1 |
1 |
|
|
17 |
РИ 274.03.74-45 |
Штифт |
74976.2спч 74976.3спч |
2 2 |
2 2 |
|
49-50 |
18 |
РИ 274.05.76-19 |
Штифт |
74976.3спч |
1 |
1 |
|
|
19 |
74976.06 |
Корпус |
74976.10спч-1-01 |
1 |
1 |
|
|
20 |
74976.54-3 |
Поршень |
74976.10спч-1-01 |
1 |
1 |
|
|
21 |
74976.14-3 |
Пружина |
74976.10спч-1-01 |
1 |
1 |
|
|
22 |
74976.47 |
Прокладка |
74976.10спч-1-01 |
1 |
1 |
|
|
23 |
74976.46 |
Крышка |
74976.10спч-1-01 |
1 |
1 |
|
Рисунок 51 - Выключатель предельный
Рисунок 52 - Выключатель предельный
Таблица 34
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
51-52 |
|
3В-6Д49.140спч-05 |
Выключатель предельный |
|
|
1 |
|
|
|
3В-6Д49.140.1спч-02 |
Автомат выключения |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
|
6Д49.1340.3спч-1 |
Выключатель |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
|
3А-6Д49.140.4спч |
Груз |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
1 |
1-5Д49.69.19-1 |
Втулка шлицевая |
3А-6Д49.140.4спч |
1 |
1 |
|
|
2 |
|
Кольцо В80 ГОСТ 13943-86 |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
3 |
РИ 311.17.74-41 |
Кольцо |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
4 |
6Д49.140.13-1 |
Обойма |
3В-6Д49.140спч-05 |
1 |
1 |
Дообработать при установке |
|
5 |
|
Подшипник* 70-42208М ГОСТ 8328-75 |
3А-6Д49.140.4спч |
2 |
2 |
|
|
6 |
6Д49.140.02-1 |
Вал |
3А-6Д49.140.4спч |
1 |
1 |
|
|
7 |
6Д49.140.12 |
Упор |
3А-6Д49.140.4спч |
1 |
1 |
|
|
8 |
6Д49.140.14-1 6Д49.140.14-1-02 |
Прокладка |
3А-6Д49.140.4спч 3А-6Д49.140.4спч |
2 2 |
2 2 |
|
|
9 |
5Д49.140.03-1 |
Пружина |
3А-6Д49.140.4спч |
1 |
1 |
|
|
10 |
3А-6Д49.140.31 |
Крышка |
3А-6Д49.140.4спч |
1 |
1 |
|
|
11 |
|
Шайба 10.04.05 ГОСТ 13363-77 |
3А-6Д49.140.4спч 3В-6Д49.140.1спч-02 |
2 1 |
3 |
|
|
12 |
|
Болт М10-6х20.68 ГОСТ 7808-70 |
3А-6Д49.140.4спч |
2 |
2 |
|
|
13 |
6Д49.140.41 |
Прокладка |
3В-6Д49.140спч-05 |
1 |
1 |
|
51-52 |
14 |
РИ 274.06.76-14 |
Штифт |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
15 |
3А-6Д49.140.01 |
Корпус |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
16 |
|
Шпилька М12.6gх95 24/16.38ХС ОСТ 24.169.05-76 |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
17 |
РИ 219.24.99-02 |
Гайка |
3В-6Д49.140спч-05 |
2 |
2 |
|
|
18 |
РИ 219.23.99-11 |
Шайба |
3В-6Д49.140спч-05 |
7 |
7 |
|
|
19 |
|
Шпилька М12.6gх75 24/16.38ХС ОСТ 24.169.05-76 |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
20 |
6Д49.140.17-1 |
Прокладка |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
21 |
6Д49.140.16-1 |
Крышка |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
22 |
|
Шпилька 2М6-6gх16.68 ГОСТ 22038-76 |
3В-6Д49.140спч-05 |
10 |
10 |
|
|
23 |
|
Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
3В-6Д49.140спч-05 |
10 |
10 |
|
|
24 |
|
Гайка М6-6Н.6 ГОСТ 5927-70 |
3В-6Д49.140спч-05 |
10 |
10 |
|
|
25 |
|
Гайка М16х1,5-6Н.0 ГОСТ 5935-73 |
6Д49.140.3спч-1 |
1 |
1 |
|
|
26 |
4Д49.140.15 |
Прокладка |
3В-6Д49.140спч-05 |
1 |
1 |
|
51-52 |
27 |
4Д49.140.09 |
Крышка |
6Д49.140.3спч-1 |
1 |
1 |
|
|
28 |
3А-6Д49.140.20 |
Кнопка |
6Д49.140.3спч-1 |
1 |
1 |
|
|
29 |
6Д49.140.52 |
Шайба |
6Д49.140.3спч-1 |
1 |
1 |
|
|
30 |
3А-6Д49.140.21-2-9831 ТУ38 1051959-90 |
Кольцо уплотнительное* |
6Д49.140.3спч-1 |
1 |
1 |
|
|
31 |
6Д49.140.20-1 |
Поршень выключателя |
6Д49.140.3спч-1 |
1 |
1 |
|
|
32 |
3А-6Д49.140.04 |
Пружина |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
33 |
|
Болт 4М12-6gх110.38ХС ОСТ 24.169.02-74 |
3В-6Д49.140спч-05 |
5 |
5 |
|
|
34 |
6Д49.140.03 |
Груз |
3А-6Д49.140.4спч |
1 |
1 |
|
|
35 |
|
Гайка М8-6Н.6 ГОСТ 2524-70 |
3В-6Д49.140спч-05 |
4 |
4 |
|
|
36 |
|
Пружина тарельчатая II-1-3-20х9х1,0х0,5-100ºС Хим.Окс.прм. ГОСТ 3057-90 |
3В-6Д49.140спч-05 |
4 |
4 |
|
|
37 |
|
Шпилька 2М8-6g30.68 ГОСТ 22038-76 |
3В-6Д49.140спч-05 |
4 |
4 |
|
|
38 |
3А-6Д49.140.02-03 |
Плита |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
39 |
6Д49.140.37-01 |
Валик |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
40 |
3А-6Д49.140.29-01 |
Прокладка |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
41 |
3А-6Д49.140.05 |
Пружина |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
42 |
6Д49.140.10-01 |
Рычаг |
3В-6Д49.140спч-05 |
1 |
1 |
|
51-52 |
43 |
|
Шплинт 1,6х8 ГОСТ 397-79 |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
44 |
|
Ось 6-6В 12х25 ГОСТ 9650-80 |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
45 |
6Д49.140.15 |
Валик |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
46 |
6Д49.140.42 |
Упор |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
47 |
5Д49.140.08 |
Пружина |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
48 |
6Д49.140.08 |
Пружина |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
49 |
3В-6Д49.140.02-02 |
Стакан |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
50 |
3А-6Д49.140.27 |
Шарик |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
51 |
6Д49.140.46 |
Валик |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
52 |
6Д49.140.36 |
Пружина |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
53 |
3А-6Д49.140.23 |
Рукоятка |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
54 |
6Д49.140.21 |
Прокладка |
3В-6Д49.140спч-05 |
1 |
1 |
|
|
55 |
|
Болт М10-6gх30.68 ГОСТ 7808-70 |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
56 |
6Д49.140.07 |
Валик |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
57 |
РИ 423.34.74-09 |
Пробка |
3В-6Д49.140.2спч |
1 |
1 |
|
|
58 |
РИ 471.04.74-16 |
Прокладка |
3В-6Д49.140.2спч |
2 |
2 |
|
|
59 |
РИ 423.34.74-06 |
Пробка |
3В-6Д49.140.3спч |
1 |
1 |
|
|
60 |
3В-6Д49.140.2спч |
Труба |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
61 |
|
Болт М10-6g35.68.05 ГОСТ 7798-70 |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
51-52 |
62 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
63 |
|
Гайка М10-6Н.6.05 ГОСТ 2524-70 |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
64 |
3В-6Д49.140.06 |
Скоба |
3В-6Д49.140.1спч-02 |
2 |
2 |
|
|
65 |
3В-6Д49.140.3спч |
Труба |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
66 |
РИ 471.04.74-10 |
Прокладка |
3В-6Д49.140.3спч |
2 |
2 |
|
|
67 |
6Д49.140.50 |
Втулка |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
68 |
3В-6Д49.140.01 |
Корпус |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
69 |
3А-6Д49.140.13 |
Валик |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
70 |
3А-6Д49.140.28 |
Кулачок |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
|
71 |
3А-6д49.140.30 |
Шестерня |
3В-6Д49.140.1спч-02 |
1 |
1 |
|
Рисунок 53 - Валопровод вспомогательных агрегатов
Рисунок 54 - Валопровод вспомогательных агрегатов
Таблица 35
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
53-54 |
|
2-5Д49.159спч |
Валопровод вспомогательных агрегатов |
2А-9ДГ.000спч 2А-9ДГ.000спч-02 |
|
1 1 |
|
|
|
1-26ДГМ.159.1спч |
Проставок в сборе |
2-5Д49.159спч |
2 |
2 |
|
|
|
2-5Д49.159.4спч |
Полумуфта |
2-5Д49.159спч |
2 |
2 |
|
|
|
2-5Д49.159.5спч |
Полумуфта |
2-5Д49.159спч |
1 |
1 |
|
|
1 |
1-5Д49.159.10спч |
Каркас |
2-5Д49.159спч |
2 |
2 |
|
|
2 |
2-5Д49.159.01 |
Полумуфта |
2-5Д49.159.4спч |
2 |
2 |
|
|
3 |
2-5Д49.159.6спч |
Втулка |
2-5Д49.159.4спч 2-5Д49.159.5спч 2-5Д49.159.5спч-01 |
2 1 1 |
4 |
|
|
4 |
|
Кольцо В125 ГОСТ 13943-86 |
2-5Д49.159.4спч 2-5Д49.159.5спч 2-5Д49.159.5спч-01 |
2 1 1 |
4 |
|
|
5 |
1-5Д49.159.27-1 |
Втулка упругая* |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
12 8 |
20 |
|
|
6 |
|
Шайба С.18.04 ГОСТ 11371-78 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
12 8 |
20 |
|
|
7 |
2-5Д49.159.07 |
Палец |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
12 8 |
20 |
|
|
8 |
|
Шплинт 3,2х25 ГОСТ 397-79 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
12 8 |
20 |
|
|
9 |
|
Шайба С.20.04 ГОСТ 11371-78 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
12 8 |
20 |
|
|
10 |
|
Гайка М20-6Н.04 ГОСТ 5935-73 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
12 8 |
20 |
|
|
11 |
2-5Д49.159.06 |
Втулка |
2-5Д49.159спч |
4 |
4 |
|
|
12 |
1-5Д49.159.5спч |
Сетка |
2-5Д49.159спч |
1 |
1 |
|
53-54 |
13 |
2-5Д49.159.1спч |
Проставок |
1-26ДГМ.159.1спч |
1 |
1 |
|
|
14 |
1-5Д49.159.29 |
Гайка |
2-5Д49.159спч |
1 |
1 |
|
|
15 |
2-5Д49.159.14-01 |
Шайба стопорная |
2-5Д49.159спч |
1 |
1 |
|
|
16 |
2-5Д49.159.02 |
Полумуфта стартера |
2-5Д49.159.5спч |
1 |
1 |
|
|
17 |
1-5Д49.159.13спч |
Хомут |
2-5Д49.159спч |
4 |
4 |
|
|
18 |
1-5Д49.159.14спч |
Каркас стартера |
2-5Д49.159спч |
1 |
1 |
|
|
19 |
|
Болт 3М10-6gх30.68 ГОСТ 7805-70 |
2-5Д49.159спч |
24 |
24 |
|
|
20 |
|
Гайка М8-6Н.6 ГОСТ 2528-73 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
4 4 |
8 |
|
|
21 |
1-5Д49.159.6спч |
Сетка |
2-5Д49.159спч |
1 |
1 |
|
|
22 |
2-5Д49.159.08 |
Шайба* |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
4 4 |
8 |
|
|
23 |
2-5Д49.159.10 |
Втулка |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
4 4 |
8 |
|
|
24 |
|
Болт 2М8-6gх50.68 ГОСТ 7808-80 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
4 4 |
8 |
|
|
25 |
|
Шплинт 2х20 ГОСТ 397-79 |
1-26ДГМ.159.1спч 1-26ДГМ.159.1спч-01 |
4 4 |
8 |
|
|
26 |
2-5Д49.159.2спч |
Сетка возбудителя |
2-5Д49.159спч |
1 |
1 |
|
|
27 |
2-5Д49.159.1спч-01 |
Проставок |
1-26ДГМ.159.1спч-01 |
1 |
1 |
|
|
28 |
1-5Д49.159.30 |
Гайка |
2-5Д49.159спч |
1 |
1 |
|
|
29 |
2-5Д49.159.14 |
Шайба стопорная |
2-5Д49.159спч |
1 |
1 |
|
|
30 |
2-5Д49.159.03 |
Полумуфта возбудителя |
2-5Д49.159.5спч-01 |
1 |
1 |
|
|
31 |
1-5Д49.159.11спч |
Каркас |
2-5Д49.159спч |
1 |
1 |
|
|
32 |
2-5Д49.159.3спч |
Сетка возбудителя |
2-5Д49.159спч |
1 |
1 |
|
Рисунок 55 - Валопровод стартер-генератора
Таблица 36
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
55 |
|
11-9ДГ.159спч |
Валопровод стартер-генератора |
2А-9ДГ.000спч-01 |
|
1 |
|
|
|
2-5Д49.159.4спч |
Полумуфта |
11-9ДГ.159спч |
1 |
1 |
|
|
|
2-5Д49.159.5спч |
Полумуфта |
11-9ДГ.159спч |
1 |
1 |
|
|
1 |
1-5Д49.159.10спч |
Каркас |
11-9ДГ.159спч |
1 |
1 |
|
|
2 |
2-5Д49.159.01 |
Полумуфта |
2-5Д49.159.4спч |
1 |
1 |
|
|
3 |
2-5Д49.159.6спч |
Втулка |
2-5Д49.159.4спч 2-5Д49.159.5спч |
1 1 |
2 |
|
|
4 |
|
Кольцо В125 ГОСТ 13943-86 |
2-5Д49.159.4спч 2-5Д49.159.5спч |
1 1 |
2 |
|
|
5 |
1-5Д49.159.27-1 |
Втулка упругая |
11-9ДГ.159спч |
12 |
12 |
|
|
6 |
|
Шайба С.18.01 ГОСТ 11371-78 |
11-9ДГ.159спч |
12 |
12 |
|
|
7 |
2-5Д49.159.07 |
Палец |
11-9ДГ.159спч |
12 |
12 |
|
|
8 |
|
Шплинт 3,2х25 ГОСТ 397-79 |
11-9ДГ.159спч |
12 |
12 |
|
|
9 |
|
Шайба С.20.01 ГОСТ 11371-78 |
11-9ДГ.159спч |
12 |
12 |
|
|
10 |
|
Гайка М20-6Н.6 ГОСТ 5935-73 |
11-9ДГ.159спч |
12 |
12 |
|
|
11 |
2-5Д49.159.06 |
Втулка |
11-9ДГ.159спч |
2 |
2 |
|
|
12 |
1-5Д40.159.5спч |
Сетка |
11-9ДГ.159спч |
1 |
1 |
|
|
13 |
2-5Д49.159.1спч |
Проставок |
11-9ДГ.159спч |
1 |
1 |
|
|
14 |
1-5Д49.159.29 |
Гайка |
11-9ДГ.159спч |
1 |
1 |
|
|
15 |
2-5Д49.159.14-01 |
Шайба стопорная |
11-9ДГ.159спч |
1 |
1 |
|
|
16 |
2-5Д49.159.02 |
Полумуфта стартера |
2-5Д49.159.5спч |
1 |
1 |
|
55 |
17 |
1-5Д49.159.13спч |
Хомут |
11-9ДГ.159спч |
2 |
2 |
|
|
18 |
1-5Д49.159.14спч |
Каркас стартера |
11-9ДГ.159спч |
1 |
1 |
|
|
19 |
|
Болт 3М10-6gх30.68 ГОСТ 7805-70 |
11-9ДГ.159спч |
12 |
12 |
|
|
20 |
|
Гайка М8-6Н.6 ГОСТ 2528-73 |
11-9ДГ.159спч |
4 |
4 |
|
|
21 |
1-5Д49.159.6спч |
Сетка |
11-9ДГ.159спч |
1 |
1 |
|
|
22 |
2-5Д49.159.08 |
Шайба |
11-9ДГ.159спч |
4 |
4 |
|
|
23 |
2-5Д49.159.10 |
Втулка |
11-9ДГ.159спч |
4 |
4 |
|
|
24 |
|
Болт 2М8-6gх50.68 ГОСТ 7808-70 |
11-9ДГ.159спч |
4 |
4 |
|
|
25 |
|
Шплинт 2х20 ГОСТ 397-79 |
11-9ДГ.159спч |
4 |
4 |
|
Рисунок 56 - Охладитель наддувочного воздуха
Таблица 37
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
56 |
|
5Д49.168спч-1-03 |
Охладитель наддувочного воздуха |
|
|
1 |
|
|
1 |
5Д49.168.3спч-2-02 |
Крышка |
5Д49.168спч-1-03 |
1 |
1 |
|
|
2 |
6-9ДГ.168.04 |
Прокладка |
5Д49.168.1спч-1-03 |
1 |
1 |
|
|
3 |
2-9ДГМ.168.1спч-1 |
Секция охлаждающая |
5Д49.168спч-1-03 |
1 |
1 |
|
|
4 |
2-9ДГМ.168.03-02 |
Шпилька |
2-9ДГМ.168.1спч-1 |
32 |
32 |
|
|
5 |
5Д49.168.22 |
Прокладка |
5Д49.168спч-1-03 |
3 |
3 |
|
|
6 |
5Д49.168.5спч-1 |
Патрубок |
5Д49.168спч-1-03 |
1 |
1 |
|
|
7 |
2-9ДГМ.168.05-02.05 |
Шайба |
5Д49.168спч-1-03 |
32 |
32 |
|
|
8 |
2-9ДГМ.168.04-01 |
Гайка |
5Д49.168спч-1-03 |
32 |
32 |
|
|
9 |
2-9ДГМ.168.05.05 |
Шайба |
5Д49.168спч-1-03 |
68 |
68 |
|
|
10 |
2-9ДГМ.168.04-01 |
Гайка |
5Д49.168спч-1-03 |
72 |
72 |
|
|
11 |
5Д49.168.20 |
Прокладка |
5Д49.168спч-1-03 |
1 |
1 |
|
|
12 |
РИ 420.03.73-26 |
Гайка |
5Д49.168спч-1-03 |
1 |
1 |
|
|
13 |
РИ 422.61.73-06.03 |
Наконечник |
5Д49.168спч-1-03 |
1 |
1 |
|
|
14 |
РИ 422.61.73-18 |
Штуцер |
5Д49.168спч-1-03 |
1 |
1 |
|
|
15 |
РИ 471.04.74-10 |
Прокладка |
5Д49.168спч-1-03 |
1 |
1 |
|
|
16 |
5Д49.168.2спч-1 |
Крышка |
5Д49.168спч-1-03 |
1 |
1 |
|
|
17 |
7-2Д42.168.42-04 |
Втулка |
5Д49.168спч-1-03 |
32 |
32 |
|
|
18 |
|
Гайка М16х1,5-6Н.10. 38ХС.05 ГОСТ 5927-70 |
5Д49.168спч-1-03 |
32 |
32 |
|
|
19 |
|
Шпилька М16х1,5-6gх105 16/20 38ХНЗМА ОСТ 24.169.05-76 |
2-9ДГМ.168.1спч-1 |
32 |
32 |
|
56 |
20 |
РИ 471.04.74-24 |
Прокладка |
5Д49.168спч-1-03 |
1 |
1 |
|
|
21 |
ФМ22.01.090 |
Пробка сливная |
5Д49.168спч-1-03 |
1 |
1 |
|
Рисунок 57 - Коллектор выпускной
Таблица 38
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
57 |
|
2-5Д49.169спч-4 |
Коллектор выпускной |
2А-9ДГ.000спч-02 |
|
1 |
|
|
1 |
1Д49.169.27спч |
Закрытие |
2-5Д49.169спч-4 |
2 |
2 |
|
|
2 |
1Д49.169.41 |
Лист |
2-5Д49.169спч-4 |
2 |
2 |
|
|
3 |
|
Болт М12-6gх75.66 ГОСТ 7798-70 |
2-5Д49.169спч-4 |
48 |
48 |
|
|
4 |
11Д45.69.125 |
Втулка |
2-5Д49.169спч-4 |
48 |
48 |
|
|
5 |
|
Гайка М12-6Н.6 ГОСТ 2524-70 |
2-5Д49.169спч-4 |
72 |
72 |
|
|
6 |
1Д49.169.26спч-01 |
Труба газовая |
1Д49.169.32спч 1Д49.169.32спч-01 |
1 1 |
1 1 |
|
|
7 |
1Д49.169.40 |
Прокладка |
2-5Д49.169спч-4 1Д49.169.32спч 1Д49.169.32спч-01 1Д49.169.31спч 1Д49.169.31спч-01 |
2 2 2 2 2 |
2 2 2 2 2 |
|
|
8 |
1Д49.169.32спч-01 1Д49.169.32спч |
Звено |
2-5Д49.169спч-4 2-5Д49.169спч-4 |
1 1 |
1 1 |
Для ряда В Для ряда А |
|
9 |
6Д49.169.76-1 |
Болт |
2-5Д49.169спч-4 |
32 |
32 |
|
|
10 |
6Д49.169.79 |
Втулка |
2-5Д49.169спч-4 |
32 |
32 |
|
|
11 |
1Д49.169.26спч-01 |
Труба газовая |
1Д49.169.32спч-01 |
1 |
1 |
|
|
12 |
2-5Д59.169.53спч-01 |
Труба пароотвода |
2-5Д49.169спч-4 |
2 |
2 |
|
|
13 |
2-5Д49.169.117 |
Втулка |
2-5Д49.169спч-4 |
16 |
16 |
|
|
14 |
6Д49.169.85-ИРП-1225 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.169спч-4 |
16 |
16 |
|
57 |
15 |
|
Прокладка* СНП-тип IV 143х30х3.5 ТУ2577-002-00149251-94 |
2-5Д49.169спч-4 |
16 |
16 |
|
|
16 |
1Д49.169.26спч |
Труба газовая |
1Д49.169.31спч-01 |
1 |
1 |
|
|
17 |
РИ 471.04.74-24 |
Прокладка |
2-5Д49.169спч-4 |
2 |
2 |
|
|
18 |
С546.01.75спч |
Пробка сливная |
2-5Д49.169спч-4 |
2 |
2 |
|
|
19 |
1Д49.169.31спч-01 1Д49.169.31спч |
Звено Звено |
2-5Д49.169спч-4 2-5Д49.169спч-4 |
1 1 |
1 1 |
Для ряда В Для ряда А |
|
20 |
1Д49.169.26спч-02 |
Труба газовая |
1Д49.169.31спч-01 1Д49.169.31спч |
1 1 |
1 1 |
|
|
21 |
РИ 471.19.74-15 |
Прокладка* |
2-5Д49.169спч-4 |
9 |
9 |
|
|
22 |
1Д49.169.28спч |
Патрубок перетока |
2-5Д49.169спч-4 |
2 |
2 |
|
|
23 |
|
Пружина тарельчатая II-1-25х2х12,5х1,05х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.169спч-4 |
108 |
108 |
|
|
24 |
|
Болт М12-6g100.68 ГОСТ 7798-70 |
2-5Д49.169спч-4 |
12 |
12 |
|
|
25 |
|
Болт М12-6gх25.68 ГОСТ 7798-70 |
2-5Д49.169спч-4 |
24 |
24 |
|
|
26 |
2-5Д49.169.63 |
Пробка |
2-5Д49.169спч-4 |
16 |
16 |
|
Таблица 39
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
|||||||
Обозначение сборочной единицы |
количество, шт. |
|||||||||||
в сбор. единице |
в изделии |
|||||||||||
57 |
|
2-5Д49.169спч-4-01 |
Коллектор выпускной |
2А-9ДГ.000спч 2А-9ДГ.000спч-01 |
|
1 1 |
|
|||||
|
1 |
1Д49.169.27спч |
Закрытие |
2-5Д49.169спч-4-01 |
2 |
2 |
|
|||||
|
2 |
1Д49.169.41 |
Лист |
2-5Д49.169спч-4-01 |
2 |
2 |
|
|||||
|
3 |
|
Болт М12-6gх75.66 ГОСТ 7798-70 |
2-5Д49.169спч-4-01 |
48 |
48 |
|
|||||
|
4 |
11Д45.69.1235 |
Втулка |
2-5Д49.169спч-4-01 |
48 |
48 |
|
|||||
|
5 |
|
Гайка М12-6Н.6 ГОСТ 2524-70 |
2-5Д49.169спч-4-01 |
72 |
72 |
|
|||||
|
6 |
1Д49.169.26спч-01 |
Труба газовая |
1Д49.169.32спч 1Д49.169.32спч-01 |
1 |
1 |
|
|||||
|
7 |
1Д49.169.40 |
Прокладка |
2-5Д49.169спч-4-01 1Д49.169.32спч 1Д49.169.32спч-01 1Д49.169.31спч 1Д49.169.31спч-01 |
2 2 2 2 2 |
2 2 2 2 2 |
|
|||||
|
8 |
1Д49.169.32спч-01 1Д49.169.32спч |
Звено |
2-5Д49.169спч-4-01 2-5Д49.169спч-4-01 |
1 1 |
1 1 |
|
|||||
|
9 |
6Д49.169.76-1 |
Болт |
2-5Д49.169спч-4-01 |
32 |
32 |
|
|||||
|
10 |
6Д49.169.79 |
Втулка |
2-5Д49.169спч-4-01 |
32 |
32 |
|
|||||
|
11 |
1Д49.169.26спч-01 |
Труба газовая |
1Д49.169.32спч 1Д49.169.32спч-01 |
1 1 |
1 1 |
|
|||||
|
12 |
2-5Д49.169.53спч-02 |
Труба пароотвода |
2-5Д49.169спч-4-01 |
16 |
16 |
|
|||||
|
13 |
2-5Д49.169.117 |
Втулка |
2-5Д49.169спч-4-01 |
16 |
16 |
|
|||||
|
14 |
6Д49.169.85-ИРП-1225 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2-5Д49.169спч-4-01 |
16 |
16 |
|
|||||
57 |
15 |
|
Прокладка* СНП-тип IV 143х30х3.5 ТУ2577-002-00149251-94 |
2-5Д49.169спч-4-01 |
16 |
16 |
|
|||||
|
16 |
1Д49.169.26спч |
Труба газовая |
1Д49.31спч-01 |
1 |
1 |
|
|||||
|
17 |
РИ 471.04.74-24 |
Прокладка |
2-5Д49.169спч-4-01 |
2 |
2 |
|
|||||
|
18 |
С546.01.75спч |
Пробка сливная |
2-5Д49.169спч-4-01 |
2 |
2 |
|
|||||
|
19 |
1Д49.169.31спч-01 1Д49.169.31спч |
Звено |
2-5Д49.169спч-4-01 |
1 1 |
1 1 |
||||||
|
20 |
1Д49.169.26спч-02 |
Труба газовая |
1Д49.169.31спч-01 1Д49.169.31спч |
1 1 |
1 1 |
|
|||||
|
21 |
РИ 471.19.74-15 |
Прокладка* |
2-5Д49.169спч-4-01 |
9 |
9 |
||||||
|
22 |
1Д49.169.28пч-01 |
Патрубок перетока |
2-5Д49.169спч-4-01 |
2 |
2 |
|
|||||
|
23 |
|
Пружина тарельчатая II-1-25х2х12,5х1,05х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.169спч-4-01 |
108 |
108 |
|
|||||
|
24 |
|
Болт М12-6gх100.68 ГОСТ 7798-70 |
2-5Д49.169спч-4-01 |
12 |
12 |
|
|||||
|
25 |
|
Болт М12-6gх25.68 ГОСТ 7798-70 |
2-5Д49.169спч-4-01 |
24 |
24 |
|
|||||
|
26 |
2-5Д49.169.63 |
Пробка |
2-5Д49.169спч-4-01 |
16 |
16 |
|
|||||

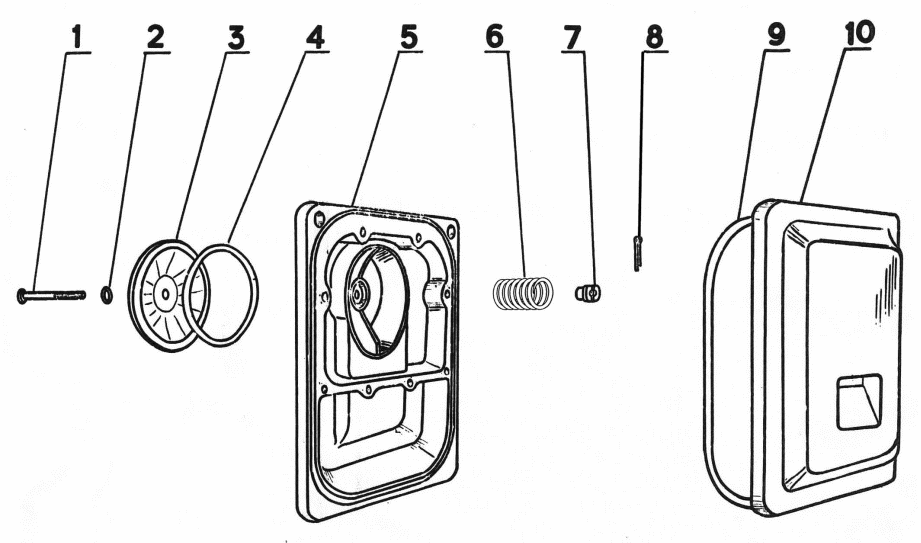

Рисунок 58 - Закрытие картера
Таблица 40
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
58 |
|
5Д49.173спч-1-01 |
Закрытие картера |
|
|
1 |
|
|
|
5Д49.173.1спч-3 |
Крышка люка с клапаном |
5Д49.173спч-1-01 |
8 |
8 |
|
|
1 |
6Д49.173.14 |
Болт |
5Д49.173.1спч-3 |
1 |
8 |
|
|
2 |
6Д49.173.12-1-ИРП-1266 НТА ТУ38 1051959 |
Кольцо уплотнительное* |
5Д49.173.1спч-3 |
1 |
8 |
|
|
3 |
1Д40.35.94 |
Тарелка клапана |
5Д49.173.1спч-3 |
1 |
8 |
|
|
4 |
6Д49.173.11-1-ИРП-1266 НТА ТУ38 1051959 |
Прокладка уплотнительная* |
5Д49.173.1спч-3 |
1 |
8 |
|
|
5 |
6Д49.173.01-3 |
Крышка люка |
5Д49.173.1спч-3 |
1 |
8 |
|
|
6 |
6Д49.173.10-1 |
Пружина |
5Д49.173.1спч-3 |
1 |
8 |
|
|
7 |
6Д49.173.13 |
Гайка |
5Д49.173.1спч-3 |
1 |
8 |
|
|
8 |
|
Шплинт 3,2х32 ГОСТ 397-79 |
5Д49.173.1спч-3 |
1 |
8 |
|
|
9 |
6Д49.173.03-2-ИРП-1266 НТА ТУ38 1051959 |
Прокладка* |
5Д49.173спч-1-01 |
16 |
16 |
|
|
10 |
6Д49.173.02-3 |
Крышка люка |
5Д49.173спч-1-01 |
8 |
8 |
|
Рисунок 59 - Кронштейн турбокомпрессора
Таблица 41
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
59 |
|
2-5Д49.175спч-02 |
Кронштейн турбокомпрессора |
|
|
1 |
|
|
1 |
|
Шпилька 2М16-6gх40.68 ГОСТ 22038-76 |
2-5Д49.175спч-02 |
4 |
4 |
|
|
2 |
|
Пружина тарельчатая II-1-2-31,5х16х1,8х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.175спч-02 |
4 |
4 |
|
|
3 |
2-5Д49.175.1спч-1 |
Кронштейн |
2-5Д49.175спч-02 |
1 |
1 |
|
|
4 |
|
Шпилька М16-6gх90 16/13 38ХС ОСТ 24.169.05-76 |
2-5Д49.175спч-02 |
2 |
2 |
|
|
5 |
|
Гайка М16 -6Н.6 ГОСТ 5927-70 |
2-5Д49.175спч-02 |
12 |
12 |
|
|
6 |
|
Болт 6М16-6gх90.38ХС ОСТ 24.169.02-74 |
2-5Д49.175спч-02 |
6 |
6 |
|
|
7 |
1Д56.175.14-03 |
Шайба |
2-5Д49.175спч-02 |
14 |
14 |
|
|
8 |
РИ 219.23.99-13 |
Шайба |
2-5Д49.175спч-02 |
10 |
10 |
|
|
9 |
|
Болт 6М16-6gх75.38ХС ОСТ 24.169.02-74 |
2-5Д49.175спч-02 |
6 |
6 |
|
|
10 |
2-5Д49.175.02-02 |
Прокладка |
2-5Д49.175спч-02 |
1 |
1 |
|
|
11 |
6Д49.175.18 |
Проставок |
2-5Д49.175спч-02 |
6 |
6 |
|
|
12 |
37Д.173.30 |
Прокладка* |
2-5Д49.175спч-02 |
1 |
1 |
|
59 |
13 |
|
Болт 6М16-6gх75.38ХС ОСТ 24.169.02-74 |
2-5Д49.175спч-02 |
6 |
6 |
|
|
14 |
|
Болт 6М16-6gх75.38ХС ОСТ 24.169.02-74 |
2-5Д49.175спч-02 |
8 |
8 |
|
Рисунок 60 - Монтаж проводов контрольно-измерительных цепей
Таблица 42
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
60 |
|
2А-9ДГ-01.176спч |
Монтаж контрольно-измерительных цепей |
2А-9ДГ.000спч-01 |
|
1 |
|
|
|
2А-9ДГ-02.176спч |
Монтаж контрольно-измерительных цепей |
2А-9ДГ.000спч-02 |
|
1 |
|
|
1 |
2А-9ДГ-01.176.2спч 2А-9ДГ-01.176.2спч-01 2А-9ДГ-01.176.2спч-02 2А-9ДГ-01.176.2спч-03 2А-9ДГ-01.176.2спч-04 2А-9ДГ-01.176.2спч-05 |
Кабель |
2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч |
1 1 1 1 1 1 |
1 1 1 1 1 1 |
|
|
1 |
2А-9ДГ-02.176.2спч 2А-9ДГ-02.176.2спч-01 2А-9ДГ-02.176.2спч-02 2А-9ДГ-02.176.2спч-03 2А-9ДГ-02.176.2спч-04 2А-9ДГ-02.176.2спч-05 |
|
2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч |
1 1 1 1 1 1 |
1 1 1 1 1 1 |
|
60 |
2 |
2А-9ДГ-01.176.1спч 2А-9ДГ-01.176.1спч-01 2А-9ДГ-01.176.1спч-02 2А-9ДГ-01.176.1спч-03 2А-9ДГ-01.176.1спч-04 2А-9ДГ-01.176.1спч-05 2А-9ДГ-01.176.1спч-06 2А-9ДГ-01.176.1спч-07 2А-9ДГ-01.176.1спч-08 2А-9ДГ-01.176.1спч-09 2А-9ДГ-01.176.1спч-10 2А-9ДГ-01.176.1спч-11 2А-9ДГ-01.176.1спч-12 2А-9ДГ-01.176.1спч-13 2А-9ДГ-01.176.1спч-14 2А-9ДГ-01.176.1спч-15 2А-9ДГ-01.176.1спч-16 2А-9ДГ-01.176.1спч-17 |
Провод |
2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176сп 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч 2А-9ДГ-01.176спч |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
|
60 |
2 |
2А-9ДГ-02.176.1спч 2А-9ДГ-02.176.1спч-01 2А-9ДГ-02.176.1спч-02 2А-9ДГ-02.176.1спч-03 2А-9ДГ-02.176.1спч-04 2А-9ДГ-02.176.1спч-05 2А-9ДГ-02.176.1спч-06 2А-9ДГ-02.176.1спч-07 2А-9ДГ-02.176.1спч-08 2А-9ДГ-02.176.1спч-09 2А-9ДГ-02.176.1спч-10 2А-9ДГ-02.176.1спч-11 2А-9ДГ-02.176.1спч-12 2А-9ДГ-02.176.1спч-13 2А-9ДГ-02.176.1спч-14 2А-9ДГ-02.176.1спч-15 2А-9ДГ-02.176.1спч-16 2А-9ДГ-02.176.1спч-17 |
Провод |
2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч 2А-9ДГ-02.176спч |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
|
|
3 |
|
Коробка соединительная* КС-375 ТУ25-05-1763-75 |
2А-9ДГ-01.176спч 2А-9ДГ-02.176спч |
2 2 |
2 2 |
|
|
4 |
|
Преобразователь термо-электрический* ТХА-1172П 5Ц2.821.679-17.01 ТУ25-02.792145-79 |
2А-9ДГ-01.176спч 2А-9ДГ-02.176спч |
18 18 |
18 18 |
|
Рисунок 61 - Контрольно-измерительные приборы
Таблица 43
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
61 |
|
1-9ДГ.182спч-02 |
Контрольно-измерительные приборы |
2А-9ДГ.00.000спч |
|
1 |
|
|
|
2А-9ДГ-01.182спч |
Контрольно-измерительные приборы |
2А-9ДГ.00.000спч-01 |
|
1 |
|
|
1 |
|
Показывающий прибор* ТМи 1,5У2 ТУ25.02.111970-77 |
1-9ДГ.182спч-02 2А-9ДГ-01.182спч |
1 1 |
1 1 |
Из комплекта тахометра ТМи 1,5У2 |
|
2 |
|
Измеритель* ТУЭ-8А ТУ25.04.1235-77 |
1-9ДГ.182спч-02 |
1 |
1 |
Из комплекта термометра сопротивления электрического ТП-2 |
|
3 |
|
Термодатчик полупроводниковый* ПП-2 ТУ25.04.1235-77 |
1-9ДГ.182спч-02 |
1 |
1 |
|
|
4 |
|
Первичный преобразователь* Д-2ММУ2 ТУ25.02.111970-77 |
1-9ДГ.182спч-02 2А-9ДГ-01.182спч |
1 1 |
1 1 |
Из комплекта тахометра ТМи 1,5У2 Допускается устанавливать приборы с маркировкой Д-1ММ |
|
5 |
74918спч |
Манометр жидкостный |
1-9ДГ.182спч-02 2А-9ДГ-01.182спч |
1 1 |
1 1 |
|
Рисунок 62 - Трубопровод газовый
Таблица 44
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
62 |
|
2-5Д49.189спч-4 |
Трубопровод газовый |
2А-9ДГ.000спч-02 |
|
1 |
|
|
1 |
2-5Д49.169.63 |
Пробка |
2-5Д49.189спч-4 |
2 |
2 |
|
|
2 |
|
Болт 4М12-6gх45ХН35ВТ Ост 24.169.03-74 |
2-5Д49.189спч-4 |
32 |
32 |
|
|
3 |
2-5Д49.189.72 |
Прокладка |
2-5Д49.189спч-4 |
2 |
2 |
|
|
4 |
РИ 219.23.99-01 |
Шайба |
2-5Д49.189спч-4 |
32 |
32 |
|
|
5 |
|
Гайка М12-6Н.22.20Х13 ГОСТ 5927-70 |
2-5Д49.189спч-4 |
32 |
32 |
|
|
6 |
2-5Д49.189.68спч |
Компенсатор |
2-5Д49.189спч-4 |
2 |
2 |
Доп. замена на СФ215.1.218.00 |
|
7 |
2-5Д49.189.120 |
Прокладка |
2-5Д49.189спч-4 |
2 |
2 |
|
|
8 |
2-5Д49.189.64спч |
Патрубок нижний |
2-5Д49.189спч-4 |
1 |
1 |
|
|
9 |
2-5Д49.189.73спч |
Кожух |
2-5Д49.189спч-4 |
1 |
1 |
|
|
10 |
2-5Д49.189.66спч |
Кожух |
2-5Д49.189спч-4 |
2 |
2 |
|
|
11 |
2-5Д49.189.106спч |
Кожух |
2-5Д49.189спч-4 |
|
|
|
|
12 |
|
Шайба 8.01.08 ГОСТ 6958-78 |
2-5Д49.189спч-4 |
8 |
8 |
|
|
13 |
|
Болт М8-6gх15.68 ГОСТ 7808-70 |
2-5Д49.189спч-4 |
8 |
8 |
|
|
14 |
2-5Д49.189.105спч-01 |
Поддержка |
2-5Д49.189спч-4 |
1 |
1 |
|
|
15 |
2-5Д49.189.105спч |
Поддержка |
2-5Д49.189спч-4 |
1 |
1 |
|
62 |
16 |
2-5Д49.189.79спч |
Кожух |
2-5Д49.189спч-4 |
2 |
2 |
|
|
17 |
2-5Д49.189.50спч |
Кожух |
2-5Д49.189спч-4 |
1 |
1 |
|
|
18 |
2-5Д49.189.34спч |
Патрубок правый |
2-5Д49.189спч-4 |
1 |
1 |
|
|
19 |
2-5Д49.189.70 |
Прокладка |
2-5Д49.189спч-4 |
2 |
2 |
|
|
20 |
РИ 471.15.74-27 |
Прокладка* |
2-5Д49.189спч-4 |
4 |
4 |
|
|
21 |
РИ 413.72.74-17 |
Фланец |
2-5Д49.189спч-4 |
4 |
4 |
|
|
22 |
|
Болт М10-6gх25.68 ГОСТ 7805-70 |
2-5Д49.189спч-4 |
8 |
8 |
|
|
23 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.189спч-4 |
8 |
8 |
|
|
24 |
2-5Д49.189.35спч |
Патрубок левый |
2-5Д49.189спч-4 |
1 |
1 |
|
|
25 |
2-5Д49.189.50спч-03 |
Кожух |
2-5Д49.189спч-4 |
1 |
1 |
|
|
26 |
2-5Д49.189.107спч |
Кожух |
2-5Д49.189спч-4 |
1 |
1 |
|
|
27 |
2-5Д49.189.105спч-02 |
Поддержка |
2-5Д49.189спч-4 |
1 |
1 |
|
|
28 |
2-5Д49.189.78спч |
Кожух |
2-5Д49.189спч-4 |
1 |
1 |
|
|
29 |
2-5Д49.189.65спч |
Патрубок нижний |
2-5Д49.189спч-4 |
1 |
1 |
|
|
30 |
2-5Д49.189.74спч |
Кожух |
2-5Д49.189спч-4 |
1 |
1 |
|
Таблица 45
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
62 |
|
2-5Д49.189спч-4-01 |
Трубопровод газовый |
2А-9ДГ.000спч 2А-9ДГ.000спч |
|
1 1 |
|
|
1 |
2-5Д49.169.63 |
Пробка |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
2 |
|
Болт 4М12-6gх45ХН35ВТ ОСТ 24.169.03-74 |
2-5Д49.189спч-4-01 |
32 |
32 |
|
|
3 |
2-5Д49.189.72 |
Прокладка |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
4 |
РИ 219.23.99-01 |
Шайба |
2-5Д49.189спч-4-01 |
32 |
32 |
|
|
5 |
|
Гайка М12-6Н.22.20х13 ГОСТ 5927-70 |
2-5Д49.189спч-4-01 |
32 |
32 |
|
|
6 |
2-5Д49.189.68спч |
Компенсатор |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
7 |
2-5Д49.169.120 |
Прокладка |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
8 |
2-5Д49.189.64спч |
Патрубок нижний |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
9 |
2-5Д49.189.73спч |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
10 |
2-5Д49.189.66спч |
Кожух |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
11 |
2-5Д49.189.106спч |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
12 |
|
Шайба 8.01.08 ГОСТ 6958-78 |
2-5Д49.189спч-4-01 |
8 |
8 |
|
|
13 |
|
Болт М8-6gх15.68 ГОСТ 7808-70 |
2-5Д49.189спч-4-01 |
8 |
8 |
|
|
14 |
2-5Д49.189.105спч-01 |
Поддержка |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
15 |
2-5Д49.189.105спч |
Поддержка |
2-5Д49.189спч-4-01 |
1 |
1 |
|
62 |
16 |
2-5Д49.189.79спч |
Кожух |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
17 |
2-5Д49.189.50спч |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
18 |
2-5Д49.189.34спч-02 |
Патрубок правый |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
19 |
2-5Д49.189.70 |
Прокладка |
2-5Д49.189спч-4-01 |
2 |
2 |
|
|
20 |
РИ 471.15.74-27 |
Прокладка* |
2-5Д49.189спч-4-01 |
4 |
4 |
|
|
21 |
РИ 413.72.74-17 |
Фланец |
2-5Д49.189спч-4-01 |
4 |
4 |
|
|
22 |
|
Болт М10-6gх25.68 ГОСТ 7805-70 |
2-5Д49.189спч-4-01 |
8 |
8 |
|
|
23 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
2-5Д49.189спч-4-01 |
8 |
8 |
|
|
24 |
2-5Д49.189.35спч-02 |
Патрубок левый |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
25 |
2-5Д49.189.50спч-03 |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
26 |
2-5Д49.189.107спч |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
27 |
2-5Д49.189.105спч-02 |
Поддержка |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
28 |
2-5Д49.189.72спч |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
29 |
2-5Д49.189.65спч |
Патрубок нижний |
2-5Д49.189спч-4-01 |
1 |
1 |
|
|
30 |
2-5Д49.189.74спч |
Кожух |
2-5Д49.189спч-4-01 |
1 |
1 |
|
Рисунок 63 - Маслоотделитель
Таблица 46
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
63 |
|
2-5Д49.193.1спч |
Маслоотделитель |
|
|
1 |
|
|
1 |
2-5Д49.193.2спч |
Корпус |
2-5Д49.193.1спч |
1 |
1 |
|
|
2 |
14Д40.193.5спч-1 |
Диск нажимной |
2-5Д49.193.1спч |
1 |
1 |
|
|
3 |
14Д40.193.6спч |
Элемент наружный |
2-5Д49.193.1спч |
1 |
1 |
|
|
4 |
|
Шплинт 6,3х50 ГОСТ 397-79 |
2-5Д49.193.1спч |
1 |
1 |
|
|
5 |
|
Гайка М30х2-:Н.04.05 ГОСТ 5935-73 |
2-5Д49.193.1спч |
1 |
1 |
|
|
6 |
|
Шайба С.30.04 Хим.Окс.прм. ГОСТ 11371-78 |
2-5Д49.193.1спч |
1 |
1 |
|
|
7 |
2-5Д49.193.29 |
Прокладка |
2-5Д49.193.1спч |
1 |
1 |
|
|
8 |
2-5Д49.193.4спч |
Каркас |
2-5Д49.193.1спч |
1 |
1 |
|
|
9 |
|
Пластина тарельчатая II-1-2-25х12,5х1,05х0,65-100 ºС Хим.Окс.прм. ГОСТ3057-90 |
2-5Д49.193.1спч |
10 |
10 |
|
|
10 |
|
Болт М12-6gх25.68 ГОСТ 7805-70 |
2-5Д49.193.1спч |
10 |
10 |
|
|
11 |
2-5Д49.193.43-ИРП-1266 НТА ТУ38 1051959-90 |
Кольцо* |
2-5Д49.193.1спч |
1 |
1 |
|
63 |
12 |
2-5Д49.193.27спч |
Диск опорный |
2-5Д49.193.1спч |
1 |
1 |
|
|
13 |
14Д40.193.8спч |
Элемент внутренний |
2-5Д49.193.1спч |
1 |
1 |
|
|
14 |
14Д40.193.7спч |
Элемент средний |
2-5Д49.193.1спч |
1 |
1 |
|
Рисунок 64 - Элементы топливопровода низкого давления
Таблица 47
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
64 |
|
3-9ДГ.196спч-1-02 |
Элементы топливопровода низкого давления |
2А-9ДГ.000спч |
|
1 |
|
|
|
3-9ДГ.196спч-1-06 |
Элементы топливопровода низкого давления |
2А-9ДГ.000спч-01 2А-9ДГ.000спч-02 |
|
1 1 |
|
|
1 |
9ДГ.196.20 |
Направляющая |
9ДГ.196.9спч-03 |
1 |
1 |
|
|
2 |
РИ 471.04.74-26 |
Прокладка |
9ДГ.196.9спч-03 |
1 |
1 |
|
|
3 |
9ДГ.196.22 |
Пружина |
9ДГ.196.9спч-03 |
1 |
1 |
|
|
4 |
9ДГ.196.9спч-03 |
Клапан перепускной |
3-9ДГ.196спч-1-02 3-9ДГ.196спч-1-06 |
1 1 |
1 1 |
|
|
5 |
9ДГ.196.18 |
Клапан |
9ДГ.196.9спч-03 |
1 |
1 |
|
|
6 |
9ДГ.196.21 |
Корпус |
9ДГ.196.9спч-03 |
1 |
1 |
|
|
7 |
6Д49.196.8спч-1-04 |
Труба |
3-9ДГ.196спч-1-02 3-9ДГ.196спч-1-06 |
16 16 |
16 16 |
|
|
8 |
3-9ДГ.196.36-1-ИРП-1287 НТА ТУ38 1051959-90 |
Кольцо уплотнительное* |
3-9ДГ.196спч-1-02 3-9ДГ.196спч-1-06 |
32 32 |
32 32 |
|
|
9 |
6-9ДГ.196.09 |
Штуцер |
6-9ДГ.196.5спч |
1 |
1 |
|
|
10 |
3Д42.115.13 |
Прокладка |
6-9ДГ.196.5спч |
3 |
3 |
|
|
11 |
Д42.115.32 |
Пружина |
6-9ДГ.196.5спч |
1 |
1 |
|
|
12 |
6-9ДГ.196.10 |
Направляющая |
6-9ДГ.196.5спч |
1 |
1 |
|
|
13 |
|
Шарик* 20,638-10 ГОСТ 3722-81 |
6-9ДГ.196.5спч |
1 |
1 |
|
|
14 |
РИ 471.04.74-32 |
Прокладка |
6-9ДГ.196.5спч |
1 |
1 |
|
64 |
15 |
6-9ДГ.196.08 |
Корпус |
6-9ДГ.196.5спч |
1 |
1 |
|
|
16 |
6-9ДГ.196.5спч |
Клапан предохранительный |
3-9ДГ.196спч-1-02 3-9ДГ.196спч-1-06 |
1 1 |
1 1 |
|
Рисунок 65 - Закрытие муфты
Таблица 48
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
65 |
|
1-9ДГ.211спч-1-01 |
Закрытие муфты |
2А-9ДГ.000спч |
|
1 |
|
|
1 |
1-9ДГ.211.2спч-1-01 |
Закрытие левое |
1-9ДГ.211спч-1-01 |
1 |
1 |
|
|
2 |
|
Пружина тарельчатая II-1-2-2512,51,050,65 – 100 С Хим.Окс.прм. ГОСТ 3057-90 |
1-9ДГ.211спч-1-01 |
14 |
14 |
|
|
3 |
|
Болт М12-6g20.68 ГОСТ 7805-70 |
1-9ДГ.211спч-1-01 |
8 |
8 |
|
|
4 |
2-9ДГ.211.1спч-02 |
Опора |
1-9ДГ.211спч-1-01 |
1 |
1 |
|
|
5 |
1-9ДГ.211.2спч-1-02 |
Закрытие |
1-9ДГ.211спч-1-01 |
1 |
1 |
|
|
6 |
|
Болт М12-6g25.68 ГОСТ 7805-70 |
1-9ДГ.211спч-1-01 |
6 |
6 |
|
Таблица 49
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
65 |
|
2-9ДГ.211спч-2-01 |
Закрытие муфты |
2А-9ДГ.000спч-01 |
|
1 |
Для диз.-ген. №№ 1 - 14 |
|
1 |
2-9ДГ.211.4спч-2-01 |
Закрытие левое |
2-9ДГ.211спч-2-01 |
1 |
1 |
|
|
2 |
2-9ДГ.211.1спч-02 |
Пружина тарельчатая II-1-2-2512,51,050,65 – 100 С Хим.Окс.прм. ГОСТ 3057-90 |
2-9ДГ.211спч-2-01 |
14 |
14 |
|
|
3 |
|
Болт М12-6gх20.68 ГОСТ 7805-70 |
2-9ДГ.211спч-2-01 |
8 |
8 |
|
|
4 |
2-9ДГ.211.1спч-02 |
Опора |
2-9ДГ.211спч-2-01 |
1 |
1 |
|
|
5 |
2-9ДГ.211.3спч-2-01 |
Закрытие правое |
2-9ДГ.211спч-2-01 |
1 |
1 |
|
|
6 |
|
Болт М12-6gх25.68 ГОСТ 7805-70 |
2-9ДГ.211спч-2-01 |
6 |
6 |
|
Таблица 50
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
65 |
|
2А-9ДГ.211спч |
Закрытие муфты |
2А-9ДГ.000спч-02 |
|
1 |
|
|
1 |
1-9ДГ.211.2спч-1-01 |
Закрытие левое |
2А-9ДГ.211спч |
1 |
1 |
|
|
2 |
|
Пружина тарельчатая II-1-2-2512,51,050,65 – 100 С Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.211спч |
14 |
14 |
|
|
3 |
|
Болт М12-6gх20.68 ГОСТ 7805-70 |
2А-9ДГ.211спч |
8 |
8 |
|
|
4 |
18-9ДГ.211.3спч-01 |
Опора |
2А-9ДГ.211спч |
1 |
1 |
|
|
5 |
2А-9ДГ.211.1спч |
|
2А-9ДГ.211спч |
1 |
1 |
|
|
6 |
|
Болт М12-6gх25.68 ГОСТ 7805-70 |
2А-9ДГ.211спч |
6 |
6 |
|
Рисунок 65а - Закрытие муфты
Таблица 50а
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
65а |
|
2А-9ДГ.211спч-1 |
Закрытие муфты |
2А-9ДГ.000спч-01 |
|
1 |
Для диз.-ген. с № 15 |
|
1 |
2-9ДГ.211.4спч-2-01 |
Закрытие левое |
2А-9ДГ.211спч-1 |
1 |
1 |
|
|
2 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65 -100º С Хим.Окс.прм. ГОСТ 3057-90 |
2А-9ДГ.211спч-1 |
14 |
14 |
|
|
3 |
|
Болт М12-6gх20.68 ГОСТ 7805-70 |
2А-9ДГ.211спч-1 |
8 |
8 |
|
|
4 |
18-9ДГ.211.3спч-01 |
Опора |
2А-9ДГ.211спч-1 |
1 |
1 |
|
|
5 |
2А-9ДГ.211.1спч-1 |
Закрытие |
2А-9ДГ.211спч-1 |
1 |
1 |
|
|
6 |
|
Болт М12-6gх25.68 Гост 7805-70 |
2А-9ДГ.211спч-1 |
6 |
6 |
|
Рисунок 66 - Установка электрических машин
Таблица 51
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
66 |
|
1-9ДГ.212спч-2-01 |
Установка электрических машин |
2А-9ДГ.000спч |
|
1 |
|
|
1 |
|
Болт 4М30х2.6gх220.38ХС ОСТ 24.169.02.74 |
1-9ДГ.212спч-2-01 |
6 |
6 |
|
|
2 |
|
Шайба С.30.04 ГОСТ 11371-78 |
1-9ДГ.212спч-2-01 |
6 |
6 |
|
|
3 |
1-9ДГ.00.08 1-9ДГ.00.08-01 1-9ДГ.00.09 1-9ДГ.00.09-01 1-9ДГ.00.09-02 1-9ДГ.00.09-03 |
Прокладка |
1-9ДГ.212спч-2-01 |
2 2 2 2 2 2 |
2 2 2 2 2 2 |
Наиб. кол. |
|
4 |
|
Генератор* ГС-501АУ2 ТУ16-512.252-72 |
1-9ДГ.212спч-2-01 |
1 |
1 |
Доп. генератор ГСТ2800-1000У2 ИБЖК.528754.011-03 ТУ16-05810695-011-93 |
|
5 |
|
Шайба С.30.04 ГОСТ 11371-78 |
1-9ДГ.212спч-2-01 |
6 |
6 |
Наиб. кол. |
РИ 392.01.74-31 РИ 392.01.74-33 РИ 392.01.74-39 |
Кольцо |
1-9ДГ.212спч-2-01 |
6 6 6 |
6 6 6 |
|||
|
6 |
|
Гайка М30х2-6Н.6 ГОСТ 5927-70 |
1-9ДГ.212спч-2-01 |
6 |
6 |
|
66 |
7 |
|
Штифт 2.16х80 ГОСТ 9464-79 |
1-9ДГ.212спч-2-01 |
2 |
2 |
|
|
8 |
|
Гайка М20-6Н.6 ГОСТ 5915-70 |
1-9ДГ.212спч-2-01 |
4 |
4 |
|
|
9 |
17ДГ.212.08 |
Шайба |
1-9ДГ.212спч-2-01 |
4 |
4 |
|
|
10 |
|
Штифт 2.16х55 ГОСТ 9464-79 |
1-9ДГ.212спч-2-01 |
4 |
4 |
|
|
11 |
1-9ДГ.212.1спч-02 |
Проставок под возбудитель |
1-9ДГ.212спч-2-01 |
1 |
1 |
|
|
12 |
1-9ДГ.00.15 |
Втулка |
1-9ДГ.212спч-2-01 |
12 |
12 |
|
|
13 |
|
Болт 4М20.6gх100.38ХС ОСТ 24.169.02-74 |
1-9ДГ.212спч-2-01 |
8 |
8 |
|
|
14 |
1-9ДГ.00.13 1-9ДГ.00.13-01 1-9ДГ.00.13-02 1-9ДГ.00.13-03 1-9ДГ.00.13-04 1-9ДГ.00.13-05 1-9ДГ.00.13-06 1-9ДГ.00.13-07 |
Прокладка |
1-9ДГ.212спч-2-01 |
4 4 4 4 4 4 4 4 |
4 4 4 4 4 4 4 4 |
Наиб. кол. |
|
15 |
|
Возбудитель* ВС-650ВУ2 ТУ16-512.258-72 |
1-9ДГ.212спч-2-01 |
1 |
1 |
Доп. возбудитель ВСТ26-3300 У2 ТУ16-05810695-012-93 |
|
16 |
|
Штифт 2.16х60 ГОСТ 9464-79 |
1-9ДГ.212спч-2-01 |
2 |
2 |
|
66 |
17 |
|
Болт 4М20.6gх125.38ХС ОСТ 24.169.02-74 |
1-9ДГ.212спч-2-01 |
4 |
4 |
|
|
18 |
|
Стартер-генератор* 5ПСГУХЛ2.ТУ16-87 (ИЖДЦ.527612.014ТУ) |
1-9ДГ.212спч-2-01 |
1 |
1 |
|
|
19 |
1-9ДГ.00.16 1-9ДГ.00.16-01 1-9ДГ.00.16-02 1-9ДГ.00.16-03 1-9ДГ.00.16-04 1-9ДГ.00.16-05 1-9ДГ.00.16-06 1-9ДГ.00.16-07 |
Прокладка |
1-9ДГ.212спч-2-01 |
4 4 4 4 4 4 4 4 |
4 4 4 4 4 4 4 4 |
Наиб. кол. |
Таблица 52
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
66 |
|
2А-9ДГ.212спч-1 |
Установка электрических машин |
2А-9ДГ.000спч-02 |
|
1 |
|
|
1 |
|
Болт 4М30х2.6gх220. 38ХНЗМА ОСТ 24.169.02.74 |
2А-9ДГ.212спч-1 |
6 |
6 |
|
|
2 |
|
Шайба С.30.04 ГОСТ 11371-78 |
2А-9ДГ.212спч-1 |
6 |
6 |
|
|
3 |
1-9ДГ.00.08 1-9ДГ.00.08-01 1-9ДГ.00.09 1-9ДГ.00.09-01 1-9ДГ.00.09-02 1-9ДГ.00.09-03 |
Прокладка |
2А-9ДГ.212спч-1 |
2 2 2 2 2 2 |
2 2 2 2 2 2 |
Наиб. кол. |
|
4 |
|
Генератор* ГСТ-2800-1000У2 ТУ16-05810695-011-93 |
2А-9ДГ.212спч-1 |
1 |
1 |
Доп. за. на ГС-531БУ2 ТУ У 31.1-00213121-154:2007 |
|
5 |
|
Шайба С.30.04 ГОСТ 11371-78 |
2А-9ДГ.212спч-1 |
6 |
6 |
Наиб. кол. |
РИ 392.01.74-31 РИ 392.01.74-33 РИ 392.01.74-39 |
Кольцо |
2А-9ДГ.212спч-1 |
6 6 6 |
6 6 6 |
|||
|
6 |
|
Гайка М30х2-6Н.6 ГОСТ 5927-70 |
2А-9ДГ.212спч-1 |
6 |
6 |
|
|
7 |
|
Штифт 2.16х80 ГОСТ 9464-79 |
2А-9ДГ.212спч-1 |
2 |
2 |
|
66 |
8 |
|
Гайка М20-6Н.6 ГОСТ 5915-70 |
2А-9ДГ.212спч-1 |
4 |
4 |
|
|
9 |
17ДГ.212.08 |
Шайба |
2А-9ДГ.212спч-1 |
4 |
4 |
|
|
10 |
|
Штифт 2.16х55 ГОСТ 9464-79 |
2А-9ДГ.212спч-1 |
4 |
4 |
|
|
11 |
1-9ДГ.212.1спч-02 |
Проставок под возбудитель |
2А-9ДГ.212спч-1 |
1 |
1 |
|
|
12 |
1-9ДГ.00.15 |
Втулка |
2А-9ДГ.212спч-1 |
12 |
12 |
|
|
13 |
|
Болт 4М20.6gх100.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.212спч-1 |
8 |
8 |
|
|
14 |
1-9ДГ.00.13 1-9ДГ.00.13-01 1-9ДГ.00.13-02 1-9ДГ.00.13-03 1-9ДГ.00.13-04 1-9ДГ.00.13-05 1-9ДГ.00.13-06 1-9ДГ.00.13-07 |
Прокладка |
2А-9ДГ.212спч-1 |
4 4 4 4 4 4 4 4 |
4 4 4 4 4 4 4 4 |
Наиб. кол. |
|
15 |
|
Возбудитель* ВСТ26-3300У2 ТУ16-05810695-012-93 |
2А-9ДГ.212спч-1 |
1 |
1 |
Доп.зам. на ВС-650ВУ2 ТУ16-512.258-72 |
|
16 |
|
Штифт 2.16х60 ГОСТ 9464-79 |
2А-9ДГ.212спч-1 |
2 |
2 |
|
|
17 |
|
Болт 4М20.6gх125.38ХС ОСТ 24.169.02-74 |
2А-9ДГ.212спч-1 |
4 |
4 |
|
66 |
18 |
|
Стартер-генератор* 6СГУ2.ТУ16-2003 ИБЖК. 527612.019ТУ |
2А-9ДГ.212спч-1 |
1 |
1 |
|
|
19 |
1-9ДГ.00.16 1-9ДГ.00.16-01 1-9ДГ.00.16-02 1-9ДГ.00.16-03 1-9ДГ.00.16-04 1-9ДГ.00.16-05 1-9ДГ.00.16-06 1-9ДГ.00.16-07 |
Прокладка |
2А-9ДГ.212спч-1 |
4 4 4 4 4 4 4 4 |
4 4 4 4 4 4 4 4 |
Наиб. кол. |
Рисунок 67 - Установка электрических машин
Таблица 53
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
67 |
|
2А-9ДГ.212спч |
Установка электрических машин |
2А-9ДГ.000спч-01 |
|
1 |
|
|
1 |
|
Болт 4М30х2.6gх170. 38ХНЗМА ОСТ 24.169.02-74 |
2А-9ДГ.212спч |
8 |
8 |
|
|
2 |
|
Шайба С.30.04 ГОСТ 11371-78 |
2А-9ДГ.212спч |
8 |
8 |
Наиб. кол. |
РИ 392.01.74-31 РИ 392.01.74-33 РИ 392.01.74-39 |
Кольцо |
2А-9ДГ.212спч |
8 8 8 |
8 8 8 |
|||
|
3 |
2-20ДГ.212.01 2-20ДГ.212.01-01 2-20ДГ.212.01-02 2-20ДГ.212.01-03 2-20ДГ.212.01-04 2-20ДГ.212.01-05 2-20ДГ.212.01-06 2-20ДГ.212.01-07 2-20ДГ.212.01-08 2-20ДГ.212.01-09 |
Прокладка |
2А-9ДГ.212спч |
2 2 2 2 2 2 2 2 2 2 |
2 2 2 2 2 2 2 2 2 2 |
Наиб. кол. |
|
4 |
|
Агрегат АСТМ2800/600-1000У2 ТУ16-05810695-040-2001 ИБЖК.651371.012-02 |
2А-9ДГ.212спч |
1 |
1 |
Доп. зам. на А721АУ2 ТУ У 31.1- -00213121- -153:2007 |
|
5 |
|
Штифт 2.16х80 ГОСТ 9464-79 |
2А-9ДГ.212спч |
2 |
2 |
|
67 |
6 |
22ДГ.1.66-1 |
Втулка |
2А-9ДГ.212спч |
8 |
8 |
|
|
7 |
|
Гайка М30х2-6Н.6 ГОСТ 5927-70 |
2А-9ДГ.212спч |
8 |
8 |
|
|
8 |
|
Стартер-генератор* 5ПСГУХЛ2 ТУ16-87 (ИЖДЦ.527612.014ТУ) |
2А-9ДГ.212спч |
1 |
1 |
Доп. стартер-генератор 5СГУХЛ2 ТУ16-05810695 -041-98 |
|
9 |
1-9ДГ.00.15 |
Втулка |
2А-9ДГ.212спч |
4 |
4 |
|
|
10 |
|
Болт 4М20.6gх100.38ХС ОСТ 24169.02-74 |
2А-9ДГ.212спч |
4 |
4 |
|
|
11 |
|
Штифт 2.16х55 ГОСТ 9464-79 |
2А-9ДГ.212спч |
2 |
2 |
|
|
12 |
1-9ДГ.00.13 1-9ДГ.00.13-01 1-9ДГ.00.13-02 1-9ДГ.00.13-03 1-9ДГ.00.13-04 1-9ДГ.00.13-05 1-9ДГ.00.13-06 1-9ДГ.00.13-07 |
Прокладка |
2А-9ДГ.212спч |
4 4 4 4 4 4 4 4 |
4 4 4 4 4 4 4 4 |
Наиб. кол. |
Рисунок 68 - Фильтр грубой очистки топлива
Таблица 54
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
68 |
|
1ФТ.00.000спч-2-01 |
Фильтр грубой очистки топлива |
|
|
2 |
|
|
1 |
1ФТ.00.020 |
Крышка |
1ФТ.00.000спч-2-01 |
1 |
2 |
|
|
2 |
33Д.165.23-1-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
1ФТ.00.020 |
1 |
2 |
|
|
3 |
1ФТ.00.003 |
Стержень |
1ФТ.00.020 |
1 |
2 |
|
|
4 |
1ФТ.00.030 |
Элемент фильтрующий |
1ФТ.00.020 |
30 |
60 |
|
|
5 |
1ФТ.00.008 |
Шайба |
1ФТ.00.020 |
1 |
2 |
|
|
6 |
1ФТ.00.004-1 |
Гайка |
1ФТ.00.020 |
1 |
2 |
|
|
7 |
|
Шплинт 2,0х32.2 ГОСТ 397-79 |
1ФТ.00.020 |
1 |
2 |
|
|
8 |
|
Болт М10-6g25.68.05 ГОСТ 7796-70 |
1ФТ.00.000спч-2-01 |
2 |
4 |
|
|
9 |
1ФМ.00.001 |
Фланец |
1ФТ.00.000спч-2-01 |
2 |
4 |
|
|
10 |
1ФМ.00.002-01 |
Прокладка |
1ФТ.00.000спч-2-01 |
1 |
2 |
|
|
11 |
1ФТ.00.010 |
Корпус |
1ФТ.00.000спч-2-01 |
1 |
2 |
|
|
12 |
РИ 471.04.74-26 |
Прокладка |
1ФТ.00.010 |
1 |
2 |
|
|
13 |
1ФТ.00.005 |
Втулка |
1ФТ.00.010 |
1 |
2 |
|
|
14 |
РИ 420.22.74-10 |
Прокладка |
1ФТ.00.000спч-2-01 |
1 |
2 |
|
|
15 |
РИ 420.22.74-28-05 |
Пробка |
1ФТ.00.000спч-2-01 |
1 |
2 |
|
68 |
16 |
1ФМ.00.001-01 |
Фланец |
1ФТ.00.000спч-2-01 |
2 |
4 |
|
|
17 |
|
Шпилька 2М12-6gх30.68.05 ГОСТ 22038-76 |
1ФТ.00.010 |
4 |
8 |
|
|
18 |
|
Шайба С.12.01.08.05 ГОСТ 11371-78 |
1ФТ.00.000спч-2-01 |
4 |
8 |
|
|
19 |
|
Гайка М12-6Н.6.05 ГОСТ 5915-70 |
1ФТ.00.000спч-2-01 |
4 |
8 |
|
Рисунок 69 - Фильтр тонкой очистки топлива
Таблица 55
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
69 |
|
2ТФ.6А.1спч-05 |
Фильтр тонкой очистки топлива |
|
|
1 |
|
|
1 |
РИ 471.04.74-26 |
Прокладка |
2ТФ.6А.1.1спч-01 |
2 |
2 |
|
|
2 |
2ТФ.6А.1.1спч-01 |
Крышка |
2ТФ.6А.1спч-05 |
1 |
1 |
|
|
3 |
2ТФ.6А.1.07 |
Прокладка |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
4 |
3-9ДГ.196.36-1-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2ТФ.6А.1спч-05 |
6 |
6 |
|
|
5 |
|
Элемент фильтрующий* АНП20 ТУ32ЭФТ2203-2001 |
2ТФ.6А.1спч-05 |
4 |
4 |
|
|
6 |
2ТФ.6А.1.01 |
Тарелка сальника |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
7 |
58115.09 |
Пружина |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
8 |
2ТФ.6А.1.3спч |
Болт стяжной |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
9 |
2ТФ.6А.1.2спч-1 |
Корпус |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
10 |
5Д49.92.08-1-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
11 |
|
Шарик* Б10-100 ГОСТ 3722-81 |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
12 |
11ФМ.00.016-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
13 |
2ТФ.6А.1.06 |
Ниппель |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
14 |
2ТФ.6А.1.04 |
Гайка |
2ТФ.6А.1спч-05 |
2 |
2 |
|
69 |
15 |
РИ 311.05.90-07-03 |
Кольцо запорное |
2ТФ.6А.1спч-05 |
2 |
2 |
|
|
16 |
РИ471.04.74-06 |
Прокладка |
2ТФ.6А.1.1спч-01 |
2 |
2 |
|
|
17 |
2ТФ.6А.1.4спч |
Вентиль продувочный |
2ТФ.6А.1.1спч-01 |
2 |
2 |
|
|
18 |
2ТФ.6А.1.14 |
Штуцер |
2ТФ.6А.1.1спч-01 |
2 |
2 |
|
Рисунок 70 - Фильтр масла полнопоточный
Таблица 56
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
70 |
|
2ФМП8.000-01 ОМ3 |
Фильтр масла полнопоточный |
2А-9ДГ.000спч |
|
2 |
Для диз.-ген. № 1 - 507 |
|
|
ФМП2.050 |
Клапан |
2ФМП8.000-01 ОМ3 |
4 |
8 |
|
|
|
ФМП4.020 |
Основание |
2ФМП8.000-01 ОМ3 |
1 |
2 |
|
|
|
КФ1.020 |
Клапан перепускной |
2ФМП8.000-01 ОМ3 |
1 |
8 |
|
|
1 |
КФ4.010 |
Труба |
2ФМП8.000-01 ОМ3 |
1 |
2 |
|
|
2 |
15ФМ.00.033 |
Болт |
2ФМП8.000-01 ОМ3 |
4 |
8 |
|
|
3 |
РИ 471.04.74-16 |
Прокладка |
2ФМП8.000-01 ОМ3 |
8 |
16 |
|
|
4 |
АНП 6ПЕ ТУ 32ЦТ2201-99 |
Элемент фильтрующий* |
2ФМП8.000-01 ОМ3 |
8 |
16 |
|
|
5 |
ФМ22.045-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
2ФМП8.000-01 ОМ3 |
4 |
8 |
|
|
6 |
|
Гайка М16-6Н.6.016 ГОСТ 5915-70 |
2ФМП8.000-01 ОМ3 |
24 |
48 |
|
|
7 |
|
Пружина тарельчатая II-1-2-31,5х16х1,8х0,65-100 ºС Ц6.хр. ГОСТ 3057-90 |
2ФМП8.000-01 ОМ3 |
22 |
44 |
|
|
8 |
|
Шпилька 2М16-6gх45.68.016 ГОСТ 22038-76 |
ФМП4.020 |
24 |
48 |
|
|
9 |
|
Манжета Н6.005 |
АНП 6ПЕ |
16 |
32 |
|
|
10 |
15ФМ.00.042 |
Опора |
2ФМП8.000-01 ОМ3 |
4 |
8 |
|
70 |
11 |
2КФ8.030 |
Корпус |
2ФМП8.000-01 ОМ3 |
4 |
8 |
|
|
12 |
КФ1.021 |
Корпус клапана |
КФ1.020 |
1 |
8 |
|
|
13 |
КФ1.023 |
Клапан |
КФ1.020 |
1 |
8 |
|
|
14 |
КФ1.027 |
Пружина |
КФ1.020 |
1 |
8 |
|
|
15 |
КФ1.025-1 |
Шайба |
КФ1.020 |
1 |
8 |
|
|
16 |
РИ 311.05-90-20 |
Кольцо |
КФ1.020 |
1 |
8 |
|
|
17 |
|
Болт М12-6gх35.68.016 ГОСТ 7796-70 |
2ФМП8.000-01 ОМ3 |
12 |
24 |
|
|
18 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65-100 ºС Ц6.хр. ГОСТ 3057-90 |
2ФМП8.000-01 ОМ3 |
12 |
24 |
|
|
19 |
РИ 411.68.74-52 |
Фланец |
2ФМП8.000-01 ОМ3 |
2 |
4 |
|
|
20 |
РИ 471.21.74-06-01 |
Прокладка |
2ФМП8.000-01 ОМ3 |
3 |
6 |
|
|
21 |
РИ 311.05-90-22 |
Кольцо |
ФМП2.050 |
1 |
8 |
|
|
22 |
ФМП2.051 |
Шайба |
ФМП2.050 |
2 |
16 |
|
|
23 |
ФМП2.052 |
Пружина |
ФМП2.050 |
1 |
8 |
|
Рисунок 71 - Регулятор
Рисунок 72 - Регулятор
Рисунок 73 - Регулятор
Рисунок 74 - Регулятор
Рисунок 75 - Регулятор
Рисунок 76 - Регулятор
Рисунок 77 - Регулятор
Рисунок 78 - Регулятор
Рисунок 79 - Регулятор
Рисунок 80 - Регулятор
Рисунок 81 - Регулятор
Рисунок 82 - Регулятор
Рисунок 83 - Регулятор
Рисунок 84 - Регулятор
Рисунок 85 - Регулятор
Рисунок 86 - Регулятор
Рисунок 87 - Регулятор
Рисунок 88 - Регулятор
Рисунок 89 - Регулятор
Рисунок 90 - Регулятор
Рисунок 91 - Регулятор
Рисунок 92 - Регулятор
Рисунок 93 – Регулятор
Рисунок 94 - Регулятор
Таблица 57
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
71-94 |
|
2-М7РС2.00.000спч-1 |
Регулятор |
2А-9ДГ.000спч |
1 |
1 |
|
2А-9ДГ.000спч-01 |
1 |
1 |
Для диз.-ген. №№ 1 - 14 |
||||
|
|
2-М7РС2.00.020сп |
Проставок |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
|
3-М7РС2.00.120спч |
Крышка |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
|
М7РС2.00.030спч |
Пластина треугольная |
2-М7РС2.00.020спч |
1 |
1 |
|
|
|
2-М7РС2.03.000спч-1 |
Корпус верхний |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
|
1-М7РС1.02.000спч-1-03 |
Корпус |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
|
1-М7РС1.01.000спч-1-01 |
Корпус нижний |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.070спч-1 |
Передача рычажная |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.080спч |
Тяга |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.120спч-1 |
Рычаг |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.130спч-2 |
Рычаг |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.150спч |
Клапан |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.170спч-1 |
Траверса |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
2-М7РС2.03.190спч-02 |
Корпус |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
3-М7РС2.03.010спч-2 |
Гидроусилитель |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
3-М7РС2.03.020спч-1 |
Передача рычажная |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
|
3-М7РС2.03.030спч-1 |
Траверса |
3-М7РС2.03.020спч-1 |
1 |
1 |
|
|
|
3-М7РС2.03.040спч-1 |
Передача рычажная |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
|
3-М7РС2.03.090спч-1 |
Блок мембранный |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
|
3-М7РС2.03.150спч |
Тяга |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
|
3-М7РС2.03.170спч-1 |
Передача рычажная |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
3-М7РС2.03.180спч-1 |
Кронштейн |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
71-94 |
|
3-М7РС2.03.210спч |
Втулка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
|
3-М7РС2.03.220спч |
Рычаг |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
|
3-М7РС2.03.240спч-01 |
Фланец |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
М7РС2.03.110спч-01 |
Блок шестерен |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
М7РС2.03.120спч |
Рычаг |
2-М7РС2.03.000спч-1 |
|
|
|
|
|
М7РС2.03.130спч |
Опора золотника |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
М7РС2.03.140спч |
Рычаг |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
М7РС2.03.150спч |
Втулка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
1-М7РС1.03.120спч |
Клапан |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
СКР3Д4.02.03.030спч |
Шток |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
|
3-М7РС2.03.250спч |
Клапан |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
|
1-М7РС1.02.030спч |
Тяга |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-М7РС1.02.040спч-1-01 |
Рычаг |
1-М7 РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-М7РС1.02.070спч |
Рычаг |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-М7РС1.02.110спч |
Пружина с опорами |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
|
1-М7РС1.02.120спч |
Корпус с втулками |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-М7РС1.02.130спч |
Сектор |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-М7РС1.02.140спч |
Рычаг |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-7РС1.02.010спч-1-02 |
Измеритель скорости |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
1-7РС1.02.030спч |
Шестерня с корпусом |
7РС1.02.030спч-5 |
1 |
1 |
|
|
|
1-7РС1.02.050спч-02 |
Золотник |
1-7РС1.02.010спч-1-02 |
1 |
1 |
|
|
|
7РС1.02.030спч-5 |
Демпфер |
1-7РС1.02.010спч-1-02 |
1 |
1 |
|
|
|
7РС1.02.050спч-4 |
Груз |
7РС1.02.170спч-3 |
2 |
2 |
|
|
|
7РС1.02.110спч |
Рычаг |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
|
7РС1.02.140спч |
Маслоуказатель |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
71-94 |
|
7РС1.02.170спч-3 |
Траверса |
7РС1.02.030спч-5 |
1 |
1 |
|
|
|
7РС1.02.200спч-1-02 |
Втулка |
1-7РС1.02.070спч-1-02 |
1 |
1 |
|
|
|
1-М7РС1.01.020спч-1-01 |
Корпус |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
|
1-М7РС1.01.030спч-01 |
Плита |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
1 |
|
Проволока 1,0-0-4 ГОСТ 3282-74 |
1-М7РС1.01.000спч-1-01 2-М7РС2.00.000спч-1 3-М7РС2.03.010спч-2 |
|
|
L=130мм, L=210мм, L=60мм |
|
2 |
3РС.01.051 |
Винт |
1-М7РС1.01.000спч-1-01 |
4 |
4 |
|
|
3 |
|
Шайба 6 65Г 05 ГОСТ 6402-70 |
2-М7РС2.03.000спч-1 2-М7РС2.03.070спч-1 1-М7РС1.01.000спч-1-01 3-М7РС2.03.010спч-2 3-М7РС2.03.020спч-1 |
25 2 4 20 1 |
52 |
|
|
4 |
РИ 420.22.74-12-02 |
Пробка |
1-М7РС1.01.000спч-1-01 1-М7РС1.02.000спч-1-03 |
1 1 |
2 |
|
|
5 |
РИ 471.04.74-06 |
Прокладка |
1-М7РС1.02.000спч-1-03 1-М7РС1.01.000спч-1-01 |
1 1 |
2 |
|
|
6 |
7РС1.00.008-05 |
Болт |
2-М7РС2.00.000спч-1 |
6 |
6 |
|
|
7 |
|
Шайба 10 65Г ГОСТ 6402-70 |
2-М7РС2.00.000спч-1 2-М7РС2.03.000спч-1 |
6 1 |
7 |
|
|
8 |
1-М7РС1.00.007 |
Кольцо уплотнительное* |
2-М7РС2.00.000спч-1 1-М7РС1.01.000спч-1-01 |
1 1 |
2 |
|
|
9 |
1-М7РС1.01.015-1 |
Заглушка |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
10 |
1-М7РС1.01.018 |
Фильтр |
1-М7РС1.01.030спч-01 |
1 |
1 |
|
|
11 |
1-М7РС1.01.003-2 |
Втулка |
1-М7РС1.01.030спч-01 |
1 |
1 |
|
|
12 |
1-М7РС1.01.013-01 |
Плита |
1-М7РС1.01.030спч-01 |
1 |
1 |
|
|
13 |
РИ 274.02.74-07 |
Штифт |
2-М7РС2.00.000спч-1 |
6 |
6 |
|
71-94 |
14 |
1-М7РС1.01.005-1 |
Валик с шестерней |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
15 |
1-М7РС1.01.012 |
Шестерня |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
16 |
1-М7РС1.01.014 |
Втулка |
1-М7РС1.01.020спч-1-01 1-М7РС1.01.030спч-01 |
1 1 |
2 |
|
|
17 |
1-М7РС1.01.001-1-01 |
Корпус |
1-М7РС1.01.020спч-1-01 |
1 |
1 |
|
|
18 |
|
Манжета* 1.1-20x40-4 ГОСТ 8752-79 |
2-М7РС2.03.000спч-1 1-М7РС1.01.000спч-1-01 |
2 1 |
3 |
Доп. замена на 1.1-20x40-1 ГОСТ8752-79 |
|
19 |
1-М7РС1.01.008-1 |
Прокладка |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
20 |
1-М7РС1.01.007-1 |
Крышка |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
21 |
|
Кольцо В20 ГОСТ 13942-86 |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
22 |
|
Подшипник* 204 ГОСТ 8338-75 |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
23 |
|
Кольцо В47 ГОСТ 13943-86 |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
24 |
1-М7РС1.01.011 |
Валик приводной |
1-М7РС1.01.000спч-1-01 |
1 |
1 |
|
|
25 |
1РС.20-1 |
Болт маслоуказателя |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
26 |
7РС1.02.048-1 |
Корпус маслоуказателя |
7РС1.02.140спч |
1 |
1 |
Доп. замена на 7РС1.02.048-2 |
|
27 |
7РС1.02.053 |
Шайба уплотнительная |
7РС1.02.140спч |
2 |
2 |
|
|
28 |
7РС1.02.049-1 |
Пробка |
7РС1.02.140спч |
1 |
1 |
|
|
29 |
7РС1.02.055 |
Кольцо уплотнительное |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
30 |
1-М7РС1.02.003-2 |
Плита |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
71-94 |
31 |
|
Шайба 5 65Г ГОСТ 6402-70 |
2-М7РС2.00.020спч 1-М7РС1.02.000спч-1-03 |
2 15 |
17 |
|
|
32 |
|
Винт ВМ5.6qx18.58.016 ГОСТ 1491-80 |
1-М7РС1.02.000спч-1-03 |
14 |
14 |
|
|
33 |
2-М7РС2.03.071 |
Шпилька |
2-М7РС2.03.000спч-1 1-М7РС1.02.000спч-1-03 |
1 1 |
2 |
|
|
34 |
1-М7РС1.02.054-1 |
Втулка |
1-М7РС1.02.120спч |
1 |
1 |
|
|
35 |
1-М7РС1.02.100спч |
Шестерня |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
36 |
|
Кольцо В25 ГОСТ 13942-86 |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
37 |
1-М7РС1.00.008 |
Кольцо уплотнительное |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
38 |
7РС1.02.056 |
Кольцо уплотнительное |
1-М7РС1.02.130спч 3-М7РС2.03.010спч-2 2-М7РС2.00.000спч-1 |
2 1 1 |
4 |
|
|
39 |
1-М7РС1.02.001-1-05 |
Корпус |
1-М7РС1.02.120спч |
1 |
1 |
|
|
40 |
1-М7РС1.02.034 |
Втулка |
1-М7РС1.02.120спч |
1 |
1 |
|
|
41 |
1-М7РС1.02.049 |
Валик |
1-М7РС1.02.130спч |
1 |
1 |
|
|
42 |
РИ 274.06.76-01 |
Штифт |
1-М7РС1.02.130спч |
1 |
1 |
|
|
43 |
1-М7РС1.02.048 |
Сектор |
1-М7РС1.02.130спч |
1 |
1 |
|
|
44 |
7РС1.02.077-02 |
Винт |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
45 |
С423.35.74-05 |
Угольник |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
46 |
1-М7РС1.02.038-01 |
Втулка |
1-М7РС1.02.120спч |
1 |
1 |
|
|
47 |
1-М7РС1.02.038 |
Втулка |
1-М7РС1.02.120спч |
1 |
1 |
|
|
48 |
7РС1.02.052 |
Трубка |
7РС1.02.140спч |
1 |
1 |
|
|
49 |
РИ471.04.74 |
Прокладка |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
50 |
1-М7РС1.02.043-01 |
Рычаг |
1-М7РС1.02.040спч-1-01 |
1 |
1 |
|
71-94 |
51 |
1-М7РС1.02.041 |
Втулка |
1-М7РС1.02.040спч-1-01 |
1 |
1 |
|
|
52 |
|
Подшипник* 941/6 ГОСТ 4060-78 |
1-М7РС1.02.030спч 7РС1.02.050спч-4 7РС1.02.200спч-1-03 1-М7РС1.02.040спч-1-01 |
1 4 2 6 |
13 |
|
|
53 |
1-М7РС1.02.044 |
Валик |
1-М7РС1.02.040спч-1-01 |
1 |
1 |
|
|
54 |
|
Шайба С.4.01 ГОСТ 11371-78 |
1-М7РС1.02.040спч-1-01 |
2 |
2 |
|
|
55 |
1-М7РС1.02.035 |
Гайка |
1-М7РС1.02.040спч-1-01 |
2 |
2 |
|
|
56 |
|
Гайка М4-6Н.6.05 ГОСТ 5927-70 |
1-М7РС1.02.040спч-1-01 1-М7РС1.02.030спч 1-7РС1.02.050спч-02 |
2 1 1 |
4 |
|
|
57 |
|
Шплинт 1,6x10.05 ГОСТ 397-79 |
1-М7РС1.02.000спч-1-03 2-М7РС2.03.000спч-1 3-М7РС2.03.010спч-2 |
6 11 3 |
20 |
|
|
58 |
7РС1.02.044-1 |
Рычаг |
7РС1.02.110спч |
1 |
1 |
Доп. замена на 7РС1.02.044-2 |
|
59 |
|
Подшипник* ШС-6 ГОСТ 3635-78 |
7РС1.02.110спч |
1 |
1 |
|
|
60 |
1-М7РС1.02.046 |
Рычаг |
1-М7РС1.02.140спч |
1 |
1 |
|
|
61 |
1-М7РС1.02.045-01 |
Кронштейн |
1-М7РС1.02.040спч-01 |
1 |
1 |
|
|
62 |
|
Шайба 6.04.05 ГОСТ 13463-77 |
1-М7РС1.02.000спч-1-03 2-М7РС2.03.000спч-1 |
2 3 |
5 |
|
|
63 |
РИ 248.09.74 |
Винт |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
64 |
1-М7РС1.02.047-1 |
Валик |
1-М7РС1.02.140спч |
1 |
1 |
|
|
65 |
|
Шайба 5.01 ГОСТ 13463-77 |
3-М7РС2.03.170спч-1 1-М7РС1.02.000спч-1-03 |
2 1 |
3 |
|
71-94 |
66 |
|
Гайка М5-6Н.6.05 ГОСТ 5927-70 |
2-М7РС2.03.170спч-1 3-М7РС2.03.010спч-2 1-М7РС1.02.000спч-1-03 3-М7РС2.03.170спч-1 2-М7РС2.00.020спч |
8 1 1 4 2 |
16 |
|
|
67 |
1М7РС1.02.052 |
Клин |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
68 |
М7РС2.105-06 |
Валик |
1-М7РС1.02.000спч-1-03 1-М7РС1.02.040спч-1-01 |
2 1 |
3 |
|
|
69 |
7РС1.02.099-1 |
Серьга |
1-М7РС1.02.030спч |
1 |
1 |
|
|
70 |
7РС1.02.101-1 |
Гайка |
1-М7РС1.02.030спч |
1 |
1 |
|
|
71 |
7РС1.02.065-1 |
Пружина |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
72 |
40Д.195.73 |
Пружина |
1-М7РС1.02.030спч |
1 |
1 |
|
|
73 |
7РС1.02.097 |
Шток |
1-М7РС1.02.030спч |
1 |
1 |
|
|
74 |
7РС1.02.064-1 |
Втулка |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
75 |
1-М7РС1.02.004 |
Тяга |
1-М7РС1.02.030спч |
1 |
1 |
|
|
76 |
1-М7РС1.02.016 |
Рычаг |
1-М7РС1.02.070спч |
1 |
1 |
|
|
77 |
М7РС2.03.105-07 |
Валик |
1-М7РС1.02.000спч-1-03 1-М7РС1.02.070спч |
1 2 |
3 |
|
|
78 |
7РС1.02.016-1-01 |
Ось |
1-М7РС1.02.110спч |
1 |
2 |
|
|
79 |
1-М7РС1.02.051 |
Поршень аккумулятора |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
80 |
1-М7РС1.02.037 |
Опора |
1-М7РС1.02.110спч |
2 |
4 |
|
|
81 |
1-М7РС1.02.042 |
Пружина |
1-М7РС1.02.110спч |
1 |
2 |
|
|
82 |
1-М7РС1.02.036 |
Шток |
1-М7РС1.02.110спч |
1 |
2 |
|
|
83 |
|
Кольцо В60 ГОСТ 13943-86 |
1-М7РС1.02.000спч-1-03 |
3 |
3 |
|
|
84 |
7РС1.02.054 |
Кольцо уплотнительное* |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
71-94 |
85 |
1-7РС1.02.005 |
Заглушка |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
86 |
1-7РС1.02.007 |
Пружина |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
87 |
1-7РС1.02.009 |
Прокладка |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
88 |
1-М7РС1.02.039 |
Поршень |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
89 |
1-М7РС1.02.019-1 |
Поршень |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
90 |
1-М7РС1.02.032-2 |
Планка |
1М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
91 |
|
Винт В2М4-6qx12.58.05 ГОСТ 17475-80 |
1-М7РС1.02.000спч-1-03 2-М7РС2.03.000спч-1 7РС1.02.160спч-2 |
4 2 2 |
8 |
|
|
92 |
7РС1.02.031 |
Палец |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
93 |
7РС1.02.032-1 |
Серьга |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
Доп. замена на 7РС1.02.032-2 |
|
94 |
|
Шайба 12.01 ГОСТ 10450-78 |
1-М7РС1.02.000спч-1-03 |
2 |
2 |
|
|
95 |
7РС1.02.028 |
Ось |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
96 |
|
Шплинт 2x20 ГОСТ 397-79 |
М7РС2.03.110спч-01 1-М7РС1.02.000спч-1-03 |
1 2 |
3 |
|
|
97 |
|
Подшипник* ШС 12 ГОСТ 3635-78 |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
98 |
1-М7РС1.02.005 |
Планка |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
99 |
7РС1.02.027-1 |
Поршень силовой |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
100 |
7РС1.02.059 |
Заглушка |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
101 |
7РС1.02.103-2 |
Золотник |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
102 |
7РС1.02.009 |
Прокладка |
1-7РС1.02.050спч-02 |
5 |
5 |
|
|
103 |
7РС1.02.011 |
Прокладка |
1-7РС1.02.050спч-02 |
4 |
4 |
|
|
104 |
7РС1.02.006-1 |
Тарелка |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
105 |
7РС1.02.114 |
Скоба |
1-7РС1.02.050спч-02 |
1 |
1 |
|
71-94 |
106 |
|
Подшипник* 8101 ГОСТ 7872-89 |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
107 |
7РС1.02.007 |
Втулка |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
108 |
7РС1.02.083 |
Втулка |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
109 |
|
Шплинт 1,6x14,05 ГОСТ 397-79 |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
110 |
|
Гайка М6-6Н.6.05 ГОСТ 5932-73 |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
111 |
7РС1.02.084 |
Кольцо пружинное |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
112 |
7РС1.02.008-1 |
Стакан |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
113 |
7РС1.02.079-07 |
Шток |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
114 |
7РС1.02.095 |
Тарелка |
1-7РС1.02.050спч-02 |
1 |
1 |
|
|
115 |
7РС1.02.006-1 |
Пружина всережимная |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
116 |
1-7РС2.02.001 |
Втулка |
1-7РС1.02.010спч-1-02 |
1 |
1 |
|
|
117 |
7РС1.02.001-2 |
Букса |
1-7РС1.02.010спч-1-02 |
1 |
1 |
|
|
118 |
7РС1.02.106-3-02 |
Втулка |
7РС1.02.200спч-1-03 |
1 |
1 |
Доп.замена на 7РС1.02.106-1-02 |
|
119 |
7РС1.02.037-1 |
Пружина |
1-М7РС1.02.000спч-1-03 |
1 |
1 |
|
|
120 |
7РС1.02.017-3 |
Шестерня |
1-7РС1.02.030спч |
1 |
1 |
|
|
121 |
7РС1.02.012-4 |
Корпус |
1-7РС1.02.030спч |
1 |
1 |
|
|
122 |
1-7РС1.02.013 |
Пружина |
7РС1.02.030спч-5 7РС1.02.030спч-5 |
1 1 |
1 1 |
|
|
123 |
|
Подшипник* 110 ГОСТ 8338-75 |
7РС1.02.030спч-5 |
1 |
1 |
|
|
124 |
7РС1.02.104 |
Кольцо |
7РС1.02.030спч-5 |
1 |
1 |
|
|
125 |
7РС1.02.013-6 |
Траверса |
7РС1.02.170спч-3 |
1 |
1 |
|
71-94 |
126 |
7РС1.02.019-4 |
Груз |
7РС1.02.050спч-4 |
1 |
2 |
|
|
127 |
1РС.45 |
Упор |
2-М7РС2.03.130спч-2 |
1 |
5 |
|
7РС1.02.050спч-4 |
1 |
||||||
3-М7РС2.03.030спч |
1 |
||||||
СКР3Д4.02.03.030спч |
1 |
||||||
|
128 |
7РС1.02.160спч-2 |
Кольцо |
7РС1.02.030спч-5 |
1 |
1 |
|
|
129 |
7РС1.02.088 |
Пружина |
7РС1.02.030спч-5 |
4 |
4 |
|
|
130 |
7РС1.02.087-1 |
Крышка |
7РС1.02.030спч-5 |
1 |
1 |
|
|
131 |
|
Винт В2М4-6qx10.58.05 ГОСТ 17475-80 |
7РС1.02.030спч-5 |
2 |
2 |
|
|
132 |
7РС1.02.086-1 |
Колпак |
7РС1.02.030спч-5 |
1 |
1 |
|
|
133 |
7РС1.02.043 |
Втулка |
7РС1.02.030спч-5 |
2 |
2 |
|
|
134 |
7РС1.02.115 |
Ось |
7РС1.02.030спч-5 |
2 |
2 |
|
|
135 |
|
Шайба С.6x0.5.04 ГОСТ 11371-78 |
7РС1.02.030спч-5 |
4 |
4 |
|
|
136 |
7РС1.02.092-2 |
Ввертыш |
7РС1.02.170спч-3 |
1 |
1 |
|
|
137 |
3-М7РС2.03.045 |
Прокладка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
138 |
2-М7РС2.03.078 |
Втулка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
139 |
М7РС2.03.046-1-01 |
Ось |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
140 |
|
Шайба 8x65Г.05 ГОСТ 6402-70 |
2-М7РС2.03.000спч-1 |
4 |
4 |
|
|
141 |
М7РС2.00.026 |
Винт |
2-М7РС2.00.000спч-1 |
4 |
4 |
|
|
142 |
М7РС2.00.024-1 |
Пружина |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
143 |
М7РС2.03.090спч |
Планка со штырем |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
144 |
7РС1.01.003 |
Кольцо уплотнительное* |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
71-94 |
145 |
3-М7РС2.03.067 |
Втулка |
2-М7РС2.03.190спч-02 |
2 |
2 |
|
|
146 |
РИ 420.32.70-02 |
Пробка |
2-М7РС2.03.190спч-02 |
4 |
4 |
|
|
147 |
2-М7РС2.03.103 |
Прокладка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
148 |
М7РС2.03.049 |
Плита |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
149 |
|
Болт М6-6qx20.68.05 ГОСТ 7805-70 |
2-М7РС2.03.000спч-1 |
9 |
9 |
|
|
150 |
3-М7РС2.03.250спч |
Клапан |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
151 |
|
Винт ВМ4-6qx6.58.05 ГОСТ 17473-80 |
2-М7РС2.03.000спч-1 |
2 |
2 |
|
|
152 |
|
Шайба 4 65Г 05 ГОСТ 6402-70 |
2-М7РС2.03.000спч-1 3-М7РС2.03.010спч-2 3-М7РС2.03.090спч-1 2-М7РС2.00.020спч |
2 2 2 11 |
17 |
|
|
153 |
М7РС2.03.071-1 |
Шкала |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
154 |
М7РС2.03.067 |
Втулка |
2-М7РС2.03.190спч-02 |
1 |
1 |
|
|
155 |
2-М7РС2.03.001-02 |
Корпус |
2-М7РС2.03.190спч-02 |
1 |
1 |
|
|
156 |
3-М7РС2.03.043-4-01 |
Фланец |
3-М7РС2.03.240спч-01 |
1 |
1 |
|
|
157 |
3-М7РС2.03.103 |
Втулка |
3-М7РС2.03.240спч-01 |
1 |
1 |
|
|
158 |
|
Винт ВМ6-8qx16.68.05 ГОСТ 1491-80 |
3-М7РС2.03.040спч-01 |
1 |
1 |
|
|
159 |
3-М7РС2.03.082 |
Винт |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
160 |
3-М7РС2.03.072 |
Винт |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
161 |
|
Гайка М6-6H.6.05 ГОСТ 5927-70 |
2-М7РС2.03.000спч-1 2-М7РС2.03.070спч-1 3-М7РС2.03.170спч-1 |
6 3 1 |
10 |
|
71-94 |
162 |
М7РС2.03.082 |
Втулка |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
163 |
2-М7РС2.03.092 |
Траверса |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
164 |
|
Винт ВМ6-6q x35.14H.05 ГОСТ 1478-93 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
165 |
М7РС2.03.115 |
Гайка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
166 |
|
Шайба 12 65Г 05 ГОСТ 6402-70 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
167 |
М7РС2.03.103 |
Гайка |
2-М7РС2.03.000спч-1 |
2 |
2 |
|
|
168 |
М7РС2.03.085 |
Тяга |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
169 |
2-М7РС2.03.093 |
Рычаг |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
170 |
3-М7РС2.03.082-01 |
Винт |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
171 |
3-М7РС2.03.041-1 |
Конус |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
172 |
М7РС2.03.088 |
Гайка |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
173 |
|
Шплинт 1,6x16.05 ГОСТ 397-79 |
2-М7РC2.03.170cпч-1 |
1 |
1 |
|
|
174 |
М7РС2.03.092 |
Ось |
2-М7РС2.03.170спч-1 |
2 |
2 |
|
|
175 |
М7РС2.03.086 |
Планка |
2-М7РС2.03.170спч-1 |
2 |
2 |
|
|
176 |
М7РС2.03.083 |
Траверса |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
177 |
М7РС2.03.087 |
Втулка |
2-М7РС2.03.170спч-1 |
2 |
2 |
|
|
178 |
М7РС2.03.105 |
Валик |
2-М7РС2.03.000спч-1 2-М7РС2.03.170спч-1 |
2 1 |
3 |
|
|
179 |
|
Шарик* 5.556-60 ГОСТ 3722-81 |
М7РС2.03.140спч |
1 |
1 |
|
|
180 |
М7РС2.03.081 |
Рычаг |
М7РС2.03.140спч |
1 |
1 |
|
|
181 |
3-М7РС2.03.083 |
Пружина |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
71-94 |
182 |
|
Винт ВМ6-6qx35.68.05 ГОСТ1491-80 |
3-М7РС2.03.010спч-2 2-М7РС2.03.000спч-1 |
2 1 |
3 |
|
|
183 |
3-М7РС2.03.071 |
Кронштейн |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
184 |
М7РС2.03.084 |
Болт |
2-М7РС2.03.170спч-1 |
1 |
1 |
|
|
185 |
М7РС2.03.105-01 |
Валик |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
186 |
М7РС2.03.114 |
Поршень |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
187 |
|
Гайка М8-6H.6.05 ГОСТ 5935-73 |
М7РС2.03.110спч-01 |
1 |
1 |
|
|
188 |
М7РС2.03.066 |
Шестерня |
М7РС2.03.110спч-01 |
1 |
1 |
|
|
189 |
М7РС2.03.065 |
Втулка |
М7РС2.03.110спч-01 |
1 |
1 |
|
|
190 |
|
Шпонка 3x5 ГОСТ 24071-80 |
М7РС2.03.110спч-01 |
1 |
1 |
|
|
191 |
М7РС2.03.064-01 |
Шестерня |
М7РС2.03.110спч-01 |
1 |
1 |
|
|
192 |
|
Винт М6-8qx8.68 ГОСТ 1477-93 |
М7РС2.03.110спч-01 |
1 |
1 |
|
|
193 |
М7РС2.03.048 |
Пружина |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
194 |
М7РС2.03.107 |
Втулка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
195 |
2-7РС2.03.104 |
Золотник |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
196 |
|
Подшипник* 8100 ГОСТ 7872-89 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
197 |
М7РС2.00.022 |
Упор |
М7РС2.03.130спч М7РС2.00.030спч |
1 1 |
2 |
|
|
198 |
М7РС2.03.079 |
Опора золотника |
М7РС2.03.130спч |
1 |
4 |
|
|
199 |
|
Шайба 7 65Г 05 ГОСТ 11648-75 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
200 |
М7РС2.03.106 |
Пружина |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
201 |
М7РС2.03.036 |
Шестерня |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
71-94 |
202 |
М7РС2.03.069 |
Пластина |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
203 |
|
Болт М6-6qx10.68.05 ГОСТ 7805-70 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
204 |
М7РС2.03.093 |
Гайка |
М7РС2.03.150спч |
2 |
2 |
|
|
205 |
М7РС2.03.094 |
Втулка |
М7РС2.03.150спч |
1 |
1 |
|
|
206 |
М7РС2.03.098 |
Втулка |
М7РС2.03.150спч |
1 |
1 |
|
|
207 |
М7РС2.03.101 |
Золотник |
М7РС2.03.150спч |
1 |
1 |
|
|
208 |
1-М7РС1.03.066 |
Пружина |
2-М7РС2.03.000спч-1 М7РС2.03.150спч |
1 1 |
2 |
|
|
209 |
|
Шайба 5 65Г ГОСТ 11648-75 |
М7РС2.03.150спч |
1 |
1 |
|
|
210 |
М7РС2.03.109 |
Прокладка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
211 |
М7РС2.03.097 |
Шайба |
М7РС2.03.150спч |
1 |
1 |
|
|
212 |
М7РС2.03.095 |
Пружина |
М7РС2.03.150спч |
2 |
2 |
|
|
213 |
М7РС2.03.099 |
Заглушка |
М7РС2.03.150спч |
1 |
1 |
|
|
214 |
2-М7РС2.03.031 |
Планка |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
215 |
2-М7РС2.03.034 |
Тяга |
2-М7РС2.03.080спч-1 |
1 |
1 |
|
|
216 |
М7РС2.03.063 |
Втулка |
2-М7РС2.03.070спч-1 |
2 |
2 |
|
|
217 |
2-М7РС2.03.094 |
Планка |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
218 |
М7РС2.03.105-03 |
Валик |
2-М7РС2.03.070спч-1 |
3 |
3 |
|
|
219 |
М7РС2.03.003-1 |
Траверса |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
220 |
М7РС2.03.031 |
Толкатель |
2-М7РС2.03.070спч |
1 |
1 |
|
|
221 |
М7РС2.03.052-01 |
Траверса |
2-М7РС2.03.070спч-1 |
2 |
2 |
|
|
222 |
М7РС2.03.004 |
Планка |
2-М7РС2.03.070спч-1 |
2 |
2 |
|
|
223 |
М7РС2.03.052 |
Траверса |
2-М7РС2.03.070спч-1 |
4 |
4 |
|
|
224 |
3-М7РС2.03.084 |
Планка |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
225 |
2-М7РС2.03.032 |
Планка |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
71-94 |
226 |
М7РС2.03.053 |
Ось |
2-М7РС2.03.000спч-1 2-М7РС2.03.070спч-1 3-М7РС2.03.020спч-1 |
1 2 1 |
4 |
|
|
227 |
М7РС2.03.002 |
Втулка |
2-М7РС2.03.070спч-1 |
1 |
1 |
|
|
228 |
|
Подшипник* 1000096 ГОСТ 8338-75 |
2-М7РС2.03.070спч-1 3-М7РС2.03.220спч |
1 1 |
2 |
|
|
229 |
СКР3Д4.02.03.012 |
Серьга |
СКР3Д4.02.03.030спч |
1 |
1 |
|
|
230 |
3-М7РС2.03.047 |
Тяга |
3-М7РС2.03.150спч |
1 |
1 |
|
|
231 |
3-М7РС2.03.058-1-01 |
Тяга |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
232 |
|
Шайба 6.01.08.05 ГОСТ 10450-78 |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
233 |
|
Шплинт 1,6x12.05 ГОСТ 397-79 |
3-М7РС2.03.170спч-1 |
5 |
5 |
|
|
234 |
3-М7РС2.03.079 |
Пружина |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
235 |
1-7 РС 2.03.005-01 |
Втулка |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
236 |
3-М7РС2.03.057 |
Траверса |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
237 |
3-М7РС2.03.111 |
Шпилька |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
238 |
3-М7РС2.03.112 |
Гайка |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
239 |
3-М7РС2.03.056 |
Рычаг |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
240 |
М7РС2.03.105-04 |
Валик |
2-М7РС2.03.120спч-1 3-М7РС2.03.020спч-1 3-М7РС2.03.040спч-1 3-М7РС2.03.170спч-1 |
1 1 3 5 |
10 |
|
|
241 |
М7РС2.03.092 |
Ось |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
242 |
2-М7РС2.03.044 |
Винт |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
243 |
|
Винт ВМ5-6qx12.58.05 ГОСТ 1491-80 |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
71-94 |
244 |
3-М7РС2.03.059-1 |
Кронштейн |
3-М7РС2.03.170спч-1 |
1 |
1 |
|
|
245 |
|
Винт ВМ5-6qx12.58.05 ГОСТ 17473-72 |
3-М7РС2.03.170спч-1 |
2 |
2 |
|
|
246 |
3-М7РС2.03.062 |
Планка |
3-М7РС2.03.170спч-1 |
2 |
2 |
|
|
247 |
3-М7РС2.03.048 |
Шток |
СКР3Д4.02.03.030спч |
1 |
1 |
|
|
248 |
М7РС2.03.026-1 |
Вал |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
249 |
1-М7РС1.03.053 |
Втулка |
2-М7РС2.03.000спч-1 |
2 |
2 |
|
|
250 |
М7РС2.03.045-1 |
Рычаг |
М7РС2.03.120спч |
1 |
1 |
|
|
251 |
1-7РС1.03.062 |
Шайба |
2-М7РС2.03.000спч-1 3-М7РС2.03.010спч-2 |
1 2 |
3 |
|
|
252 |
3-М7РС2.03.054-1 |
Рычаг |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
253 |
3-М7РС2.03.069 |
Втулка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
254 |
3-М7РС2.03.055 |
Палец |
М7РС2.03.120спч |
1 |
1 |
|
|
255 |
|
Штифт 5x40.05 ГОСТ 19119-80 |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
256 |
|
Болт М6-6qx25.68.05 ГОСТ 7798-70 |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
257 |
М7РС2.00.011 |
Стрелка |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
258 |
1-М7РС1.03.051 |
Клин |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
259 |
|
Кольцо В45 ГОСТ 7805-70 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
260 |
|
Индуктивный датчик* ИД-42П ТУ 3457-188-07503247-99 |
2-М7РС2.03.000спч-1 |
1 |
1 |
Доп. замена на ИД.00.000спч |
71-94 |
261 |
1-7РС1.03.052-01 |
Болт |
2-М7РС2.03.000спч-1 3-М7РС2.03.040спч-1 |
4 1 |
5 |
|
|
262 |
2-М7РС2.03.105 |
Пробка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
263 |
РИ 471.04.74-02 |
Прокладка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
264 |
2РС.38 |
Игла |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
265 |
ИД 01.003 |
Якорь |
ИД.01.000спч |
1 |
1 |
|
|
266 |
М7РС2.03.078 |
Поршень |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
267 |
М7РС2.03.113 |
Гайка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
268 |
М7РС2.03.077 |
Прокладка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
269 |
М7РС2.03.076 |
Крышка |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
270 |
|
Болт М6-6qx16.68.05 ГОСТ 7805-70 |
2-М7РС2.03.000спч-1 |
4 |
4 |
|
|
271 |
3-М7РС2.03.106 |
Кольцо |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
272 |
3-М7РС2.03.107 |
Манжета* |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
273 |
2-М7РС2.03.037 |
Винт |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
274 |
|
Шайба 12.04.05 ГОСТ 13463-77 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
275 |
3-М7РС2.03.065-1 |
Кронштейн |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
276 |
3-М7РС2.03.068 |
Кулачок |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
277 |
3-М7РС2.03.063 |
Поршень |
2-М7РС2.03.000спч-1 |
1 |
1 |
Доп. замена на 3-М7РС2. .03.260спч |
|
278 |
0-3Д49.85-10 |
Кольцо уплотнительное |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
279 |
2-М7РС2.03.067 |
Заглушка ГОСТ 13943-68 |
2-М7РС2.03.000спч-1 2-М7РС2.03.000спч-1 |
1 1 |
1 1 |
|
71-94 |
280 |
|
Кольцо В45 ГОСТ 13943-68 |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
281 |
1-7РС1.03.052 |
Болт |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
282 |
3-М7РС2.03.051-1 |
Кронштейн |
2-М7РС2.03.180спч-1 |
1 |
1 |
|
|
283 |
3-М7РС2.03.052-1 |
Штифт |
2-М7РС2.03.180спч-1 |
1 |
1 |
|
|
284 |
2-М7РС2.03.048-2 |
Рычаг |
2-М7РС2.03.130спч-2 |
1 |
1 |
|
|
285 |
2-М7РС2.03.049 |
Ось |
2-М7РС2.03.130спч-2 |
1 |
1 |
|
|
286 |
2-М7РС2.03.104 |
Ролик |
2-М7РС2.03.120спч-1 |
1 |
1 |
|
|
287 |
2-М7РС2.03.059-1 |
Рычаг |
2-М7РС2.03.120спч-1 |
1 |
1 |
|
|
288 |
3-М7РС2.03.081-1 |
Вал |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
289 |
|
Шайба С.8.01.05 ГОСТ 11371-78 |
2-М7РС2.03.000спч-1 |
8 |
8 |
|
|
290 |
|
Шайба С.6.01.05 ГОСТ 11371-78 |
2-М7РС2.03.000спч 3-М7РС2.03.010спч-2 |
1 4 |
5 |
|
|
291 |
1-М7РС1.03.044 |
Втулка |
1-М7РС1.03.120спч |
1 |
1 |
|
|
292 |
|
Шарик* 6,5-60 ГОСТ 3722-81 |
1-М7РС1.03.120спч 2-М7РС2.03.150спч |
1 2 |
3 |
|
|
293 |
1-М7РС1.03.007 |
Корпус клапана |
1-М7РС1.03.120спч |
1 |
1 |
|
|
294 |
1-М7РС1.03.046 |
Шток |
1-М7РС1.03.120спч |
1 |
1 |
|
|
295 |
М7РС2.03.044 |
Шток |
2-М7РС2.03.150спч |
1 |
1 |
|
|
296 |
2-М7РС2.03.054 |
Корпус клапана |
2-М7РС2.03.150спч |
1 |
1 |
|
|
297 |
2-М7РС2.03.055 |
Кольцо |
2-М7РС2.03.150спч |
1 |
1 |
|
|
298 |
2-М7РС2.03.074 |
Пружина |
2-М7РС2.03.000спч-1 |
1 |
1 |
|
|
299 |
2-7РС1.02.011-1 |
Гайка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
300 |
|
Винт ВМ6-6qx18.68.05 ГОСТ 1491-80 |
3-М7РС2.03.010спч-2 |
12 |
12 |
|
|
301 |
3-М7РС2.03.035 |
Плита |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
71-94 |
302 |
3-М7РС2.03.036 |
Прокладка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
303 |
С423.35.74спч-47 |
Угольник |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
304 |
|
Болт М8-6qx80.66.05 ГОСТ 7796-70 |
2-М7РС2.03.000спч-1 |
4 |
4 |
|
|
305 |
|
Шайба 8 65Г 016 ГОСТ 6402-70 |
2-М7РС2.00.000спч-1 2-М7РС2.03.000спч-1 |
8 4 |
12 |
|
|
306 |
3-М7РС2.03.001 |
Корпус |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
307 |
2-М7РС2.03.029 |
Прокладка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
308 |
3-М7РС2.03.037 |
Крышка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
309 |
|
Винт ВМ6-6qx60.68 ГОСТ 1491-80 |
3-М7РС2.03.010спч-2 |
4 |
4 |
|
|
310 |
3-М7РС2.03.088-1 |
Пробка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
311 |
2-М7РС2.03.051-01 |
Винт |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
312 |
5Д49.92.07 |
Кольцо уплотнительное |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
313 |
|
Гайка М8x1-6H.04.05 ГОСТ15522-70 |
3-М7РС2.03.220спч |
1 |
1 |
|
|
314 |
3-М7РС2.03.092 |
Винт |
3-М7РС2.03.220спч |
1 |
1 |
|
|
315 |
3-М7РС2.03.086-1 |
Кронштейн |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
316 |
3-М7РС2.03.098 |
Рычаг |
3-М7РС2.03.220спч |
1 |
1 |
|
|
317 |
3-М7РС2.03.101 |
Упор |
3-М7РС2.03.220спч |
1 |
1 |
|
71-94 |
318 |
3-М7РС2.03.099 |
Золотник |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
319 |
7РС1.02.077 |
Винт |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
320 |
3-М7РС2.03.096 |
Втулка |
3-М7РС2.03.210спч |
1 |
1 |
|
|
321 |
3-М7РС2.03.097 |
Упор |
3-М7РС2.03.210спч |
1 |
1 |
|
|
322 |
3-М7РС2.03.094 |
Втулка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
323 |
|
Гайка М6-6H.6.05 ГОСТ 5915-70 |
3-М7РС2.03.090спч-1 3-М7РС2.03.020спч-1 |
2 1 |
3 |
|
|
324 |
3-М7РС2.03.016 |
Фланец |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
325 |
3-М7РС2.03.017 |
Тарелка |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
326 |
3-М7РС2.03.018 |
Мембрана |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
327 |
3-М7РС2.03.019 |
Проставок |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
328 |
3-М7РС2.03.022 |
Проставок |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
329 |
3-М7РС2.03.021 |
Мембрана |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
330 |
3-М7РС2.03.023 |
Фланец |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
331 |
3-М7РС2.03.093 |
Втулка |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
332 |
3-М7РС2.03.024 |
Болт |
3-М7РС2.03.090спч-1 |
1 |
1 |
|
|
333 |
3-М7РС2.03.085 |
Тарелка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
334 |
2-М7РС2.03.069 |
Пружина |
3-М7РС2.03.010спч-2 |
2 |
2 |
|
|
335 |
2-7РС1.02.031-02 |
Направляющая |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
336 |
|
Винт В2М4-6qx20.58.05 ГОСТ 17473-80 |
3-М7РС2.03.090спч-1 |
2 |
2 |
|
|
337 |
|
Винт ВМ6-6qx40.68.05 ГОСТ 1491-80 |
3-М7РС2.03.010спч-2 |
2 |
2 |
|
|
338 |
2-7РС2.00.102 |
Золотник |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
71-94 |
339 |
3-М7РС2.03.076 |
Фланец |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
340 |
|
Винт ВМ6-6qx40.58.05 ГОСТ 1491-80 |
3-М7РС2.03.010спч-2 |
2 |
2 |
|
|
341 |
|
Шайба С.5x2.01.05 ГОСТ 11371-78 |
3-М7РС2.03.010спч-2 |
4 |
4 |
|
|
342 |
М7РС2.03.105-02 |
Валик |
3-М7РС2.03.010спч-2 3-М7РС2.03.020спч-2 |
1 1 |
2 |
|
|
343 |
3-М7РС2.03.002 |
Планка |
3-М7РС2.03.020спч-2 |
2 |
2 |
|
|
344 |
3-М7РС2.03.075 |
Рычаг |
3-М7РС2.03.040спч-1 |
1 |
1 |
|
|
345 |
3-М7РС2.03.027 |
Кронштейн |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
346 |
7РС1.03.044 |
Гайка |
3-М7РС2.03.010спч-2 |
2 |
2 |
|
|
347 |
3-М7РС2.03.004 |
Шток |
3-М7РС2.03.020спч-1 3-М7РС2.03.040спч |
1 1 |
2 |
|
|
348 |
3-М7РС2.03.003 |
Рычаг |
3-М7РС2.03.020спч-1 |
1 |
1 |
|
|
349 |
3-М7РС2.03.005-1 |
Траверса |
3-М7РС2.03.030спч-1 |
1 |
1 |
|
|
350 |
3-М7РС2.03.007-1 |
Планка |
3-М7РС2.03.040спч-1 |
1 |
1 |
|
|
351 |
3-М7РС2.03.006 |
Планка |
3-М7РС2.03.040спч-1 |
2 |
2 |
|
|
352 |
3-М7РС2.03.077 |
Винт |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
353 |
|
Гайка М3-6H.6.05 ГОСТ 5927-70 |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
354 |
3-М7РС2.03.029 |
Корпус |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
355 |
3-М7РС2.03.028 |
Втулка |
3-М7РС2.03.010спч-2 |
2 |
2 |
|
|
356 |
3-М7РС2.03.031-2 |
Поршень |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
357 |
3-М7РС2.03.032 |
Пружина |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
358 |
2-7РС2.00.117-1 |
Пружина |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
|
359 |
2-7РС2.00.103 |
Втулка |
3-М7РС2.03.010спч-2 |
1 |
1 |
|
71-94 |
360 |
М7РС2.00.016 |
Втулка |
2-М7РС2.00.020спч |
2 |
2 |
|
|
361 |
М7РС2.00.027 |
Пружина пластинчатая |
М7РС2.00.030спч |
1 |
1 |
|
|
362 |
М7РС2.00.014 |
Заклепка |
М7РС2.00.030спч |
4 |
4 |
|
|
363 |
М7РС2.00.015 |
Скоба |
2-М7РС2.00.020спч |
3 |
3 |
|
|
364 |
|
Трубка 305ТВ-40 2x0,4 белая ГОСТ 19034-82 |
2-М7РС2.00.020спч |
|
|
L=300мм |
|
365 |
|
Провод БПВЛ 0,75 ТУ 16.505,911-76 |
2-М7РС2.00.020спч |
|
|
L=1400мм |
|
366 |
|
Трубка 305ТВ-404x1,2 белая |
2-М7РС2.00.020спч |
|
|
L=40мм |
|
367 |
|
Электромагнит ЭТ-52М-11ОВ-П ТУ3457-187-075032 47-99 |
2-М7РС2.00.020спч |
6 |
6 |
Доп. замена на ЭД110 на напряжение 110В 7Д3.254.015-ТУ |
|
368 |
СКР3Д1.02.00.005-1 |
Сухарь |
2-М7РС2.00.020спч |
6 |
6 |
|
|
369 |
М7РС2.00.003 |
Болт |
2-М7РС2.00.020спч |
2 |
2 |
|
|
370 |
М7РС2.00.012 |
Болт |
2-М7РС2.00.020спч |
4 |
4 |
|
|
371 |
М7РС2.00.001-01 |
Поставок |
2-М7РС2.00.020спч |
1 |
1 |
|
71-94 |
372 |
|
Винт В2М4-6qx12.58.05 ГОСТ 17473-80 |
2-М7РС2.00.020спч |
11 |
11 |
|
|
373 |
|
Розетка* ШР32У12ЭШ1 ГЕО.364.107-ТУ |
2-М7РС2.00.020спч |
1 |
1 |
|
|
374 |
|
Вилка* ШРГ32П12ЭШ1 ГЕО364.108-ТУ |
2-М7РС2.00.020спч |
1 |
1 |
|
|
375 |
1-7РС1.03.035 |
Прокладка |
2-М7РС2.00.020спч |
1 |
1 |
|
|
376 |
3-М7РС2.00.016-1 |
Табличка |
2-М7РС2.00.020спч |
1 |
1 |
Доп. замена на 2-М7РС2. .00.003-1 |
|
377 |
2-М7РС2.00.005 |
Планка |
2-М7РС2.00.020спч |
1 |
1 |
|
|
378 |
М7РС2.00.013 |
Пластина треугольная |
М7РС2.00.030спч |
1 |
1 |
|
|
379 |
М7РС2.00.023 |
Опора пластинчатая |
М7РС2.00.030спч |
1 |
1 |
|
|
380 |
М7РС2.00.019 |
Пружина пластинчатая |
М7РС2.00.030спч |
1 |
1 |
|
|
381 |
|
Шайба С.5.04.05 ГОСТ 11371-78 |
2-М7РС2.0020спч |
1 |
1 |
|
|
382 |
|
Винт В2М4-6qx8.58.05 ГОСТ 17473-80 |
3-М7РС2.00.120спч |
4 |
4 |
|
|
383 |
2-7РС1.02.028-01 |
Винт |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
71-94 |
384 |
|
Пломба 1-6x10-АД1М ГОСТ 18677-73 |
2-М7РС2.00.000спч-1 |
3 |
3 |
|
|
385 |
1-М7РС1.00.003-2 |
Пробка |
3-М7РС2.00.120спч |
1 |
1 |
|
|
386 |
|
Винт М8-6qx65.68.05 ГОСТ 11738-84 |
2-М7РС2.00.000спч-1 |
3 |
3 |
|
|
387 |
|
Шайба 8.01.016 ГОСТ 9649-78 |
2-М7РС2.00.000спч-1 |
4 |
4 |
|
|
388 |
М7РС2.00.005-02 |
Крышка |
3-М7РС2.00.120спч |
1 |
1 |
|
|
389 |
1-М7РС1.00.014 |
Втулка |
3-М7РС2.00.120спч |
1 |
1 |
|
|
390 |
М7РС2.00.006 |
Прокладка |
2-М7РС2.00.000спч-1 |
1 |
1 |
|
|
391 |
1-М7РС1.00.005-1 |
Сетка |
3-М7РС2.00.120спч |
1 |
1 |
|
Рисунок 95 - Охладитель водомасляный
Таблица 58
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
95 |
|
5ХМ.00.000-2-01 |
Охладитель водомасляный |
|
|
1 |
|
|
|
5ХМЛ.00.000-01 |
Охладитель водомасляный |
|
|
1 |
|
|
1 |
5ХМ.00.050-1-01 |
Крышка правая |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
2 |
5ХМ.00.059-1-ИРП-1266 ТУ38 1051959-90 |
Кольцо уплотнительное |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
2 2 |
4 |
|
|
3 |
6ХМ.00.013 |
Кольцо промежуточное |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
4 |
5ХМ.00.080 |
Штуцер |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
2 2 |
4 |
|
|
5 |
РИ 471.04.74-24 |
Прокладка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
2 2 |
4 |
|
|
6 |
ХМ.00.010 ХМЛ.00.010 |
Корпус |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
7 |
РИ 471.04.74-10 |
Прокладка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
3 3 |
6 |
|
|
8 |
РИ 420.22.74-24.05 |
Пробка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
3 3 |
6 |
|
|
9 |
30М.006 |
Заполнитель |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
2 2 |
4 |
|
30М.006-01 |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
20 20 |
40 |
||||
30М.006-04 |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
2 2 |
4 |
|
|||
|
10 |
5ХМ.00.096 |
Прокладка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
95 |
11 |
30М.030-07 |
Секция охлаждающая |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
12 |
5ХМ.00.097 |
Прокладка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
13 |
5ХМ.00.040-1-02 |
Крышка левая |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
14 |
11ХМ.00.042 |
Шпилька |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
15 15 |
30 |
|
11ХМ.00.042-01 |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
||||
|
15 |
РИ 219.23.99-01 |
Шайба |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
32 32 |
64 |
|
|
16 |
|
Гайка М12-6Н.6.05 ГОСТ 5915-70 |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
33 33 |
66 |
|
|
17 |
ХМ.02.90 |
Вентиль |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
18 |
РИ 471.04.74-36 |
Прокладка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
19 |
30В.063-1-ИРП-1287 ТУ38 1051959-90 |
Манжета* |
30М.030-07 |
22 |
22 |
|
|
20 |
11ХМ.00.042-01 |
Шпилька |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
16 16 |
32 |
|
|
21 |
РИ 422.61.73-24.03 |
Наконечник |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
|
22 |
РИ 420.03.73-62 |
Гайка |
5ХМ.00.000-2-01 5ХМЛ.00.000-01 |
1 1 |
2 |
|
Рисунок 96 - Захлопка воздушная
Рисунок 97 - Захлопка воздушная
Рисунок 98 - Захлопка воздушная
Таблица 59
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
96-98 |
|
6РНспч |
Захлопка воздушная |
2А-9ДГ.000спч |
|
1 |
Для дизель-генераторов № 1 - 467 |
|
1 |
С423.33.74спч-25 |
Угольник |
6РН.2спч |
1 |
1 |
|
|
2 |
6РН.48 |
Мембрана |
6РН.8спч |
2 |
2 |
|
|
3 |
6РН.50-1 |
Накладка |
6РН.8спч |
1 |
1 |
|
|
4 |
6РН.49 |
Гайка |
6РН.8спч |
1 |
1 |
|
|
5 |
|
Шплинт 2,5х20.05 ГОСТ 397-79 |
6РН.8спч |
1 |
1 |
|
|
6 |
|
Болт 3М12-6gх20.68.05 ГОСТ 7805-70 |
6РН.2спч |
1 |
1 |
|
|
7 |
|
Болт 3М8-6gх16.68.05 ГОСТ 7805-70 |
6РН.2спч |
4 |
4 |
|
|
8 |
|
Шайба С.12.04.05 ГОСТ 11371-78 |
6РН.2спч |
4 |
4 |
|
|
9 |
6РН.09 |
Плита |
6РН.2спч |
1 |
1 |
|
|
10 |
6РН.10-2 |
Прокладка |
6РН.2спч |
2 |
2 |
|
|
11 |
6РН.11-1 |
Стойка |
6РН.2спч |
1 |
1 |
|
|
12 |
6РН.14-01 |
Поршень |
6РН.2спч |
1 |
1 |
|
|
13 |
6РН.19 |
Пружина |
6РН.2спч |
1 |
1 |
|
|
14 |
6РН.12 |
Защелка |
6РН.2спч |
1 |
1 |
|
|
15 |
6РН.6спч |
Корпус |
6РН.2спч |
1 |
1 |
|
|
16 |
|
Шплинт 2х20.05 ГОСТ 397-79 |
6РН.1спч 6РН.2спч |
4 3 |
7 |
|
|
17 |
6РН.26-02 |
Ось |
6РН.2спч |
1 |
1 |
|
96-98 |
18 |
РИ 311.09.74-24 |
Кольцо |
6РН.1спч 6РН.2спч |
4 3 |
7 |
|
|
19 |
|
Штифт 2.8х25 Хим.Окс.прм. ГОСТ 3129-70 40…50HRC |
6РН.2спч |
2 |
2 |
|
|
20 |
6РН.06 |
Шток |
6РН.2спч |
1 |
1 |
|
|
21 |
6РН.05 |
Пружина |
6РН.2спч |
1 |
1 |
|
|
22 |
6РН.47-1 |
Шток |
6РН.8спч |
1 |
1 |
|
|
23 |
6РН.24 |
Проволока |
6РН.2спч |
1 |
1 |
|
|
24 |
6РН.07-1 |
Шток |
6РН.2спч |
1 |
1 |
|
|
25 |
3А-6Д49.140.20 |
Кнопка |
6РН.2спч |
1 |
1 |
|
|
26 |
|
Шайба 8.65Г 05 ГОСТ 6402-70 |
6РН.2спч |
6 |
6 |
|
|
27 |
|
Болт 3М8.6gх45.68.05 ГОСТ 7796-70 |
6РН.2спч |
4 |
4 |
|
|
28 |
|
Болт 3М8.6gх55.68.05 ГОСТ 7796-70 |
6РН.2спч |
1 |
1 |
|
|
29 |
РИ 471.04.74-10 |
Прокладка |
6РН.2спч |
2 |
2 |
|
|
30 |
6РН.08 |
Пробка |
6РН.2спч |
1 |
1 |
|
|
31 |
6РН.7спч-1 |
Крышка |
6РН.2спч |
1 |
1 |
|
|
32 |
6РН.9спч |
Серьга |
6РН.2спч |
1 |
1 |
|
|
33 |
6РН.21 |
Пружина |
6РН.2спч |
1 |
1 |
|
|
34 |
6РН.20 |
Ось |
6РН.2спч |
1 |
1 |
|
|
35 |
6РН.22 |
Вилка |
6РН.2спч |
1 |
1 |
|
96-98 |
36 |
|
Шайба 16.01.05 ГОСТ 13463-77 |
6РН.2спч |
1 |
1 |
|
|
37 |
|
Шайба 16 65Г 05 ГОСТ 6402-70 |
6РН.2спч |
1 |
1 |
|
|
38 |
|
Гайка М16х1,5-6Н.6.05 ГОСТ 5927-70 |
6РН.2спч |
1 |
1 |
|
|
39 |
6РН.18 |
Шток |
6РН.2спч |
1 |
1 |
|
|
40 |
6РН.66 |
Штуцер |
6РН.14спч |
1 |
1 |
|
|
41 |
РИ 471.04.74-06 |
Прокладка |
6РН.14спч |
1 |
1 |
|
|
42 |
1РН.4.96 |
Пружина |
6РН.14спч |
1 |
1 |
|
|
43 |
1РН.4.88-01 |
Диафрагма |
6РН.14спч |
16 |
16 |
|
|
44 |
1РН.4.87 |
Кольцо проставочное |
6РН.14спч |
17 |
17 |
|
|
45 |
1РН.4.85 |
Втулка |
6РН.14спч |
1 |
1 |
|
|
46 |
6РН.65-1 |
Корпус |
6РН.14спч |
1 |
1 |
|
|
47 |
6РН.27 |
Захлопка |
6РН.3спч |
1 |
1 |
|
|
48 |
6РН.31-1 |
Сухарь |
6РН.3спч |
2 |
2 |
|
|
49 |
6РН.32-1 |
Пружина |
6РН.3спч |
3 |
3 |
|
|
50 |
6РН.10спч |
Крышка |
6РН.3спч |
1 |
1 |
|
|
51 |
6РН.11спч-2 |
Рычаг |
6РН.3спч |
1 |
1 |
|
|
52 |
|
Шплинт 3,2х25.05 ГОСТ 397-79 |
6РН.3спч 6РНспч |
1 1 |
2 |
|
|
53 |
|
Гайка М12-6Н.04.05 ГОСТ 5935-73 |
6РН.3спч |
1 |
1 |
|
|
54 |
6РН.29 |
Кольцо |
6РН.3спч |
2 |
2 |
|
|
55 |
6РН.30 |
Втулка |
6РН.3спч |
2 |
2 |
|
|
56 |
6РН.28 |
Ось |
6РН.3спч |
1 |
1 |
|
96-98 |
57 |
6РН.4спч |
Рукоятка |
6РН.1спч |
1 |
1 |
|
|
58 |
6РН.03 |
Пружина |
6РН.1спч |
1 |
1 |
|
|
59 |
6РН.5спч |
Проушина |
6РН.1спч |
1 |
1 |
|
|
60 |
6РН.26-04 |
Ось |
6РН.1спч |
1 |
1 |
|
|
61 |
6РН.04 |
Ролик |
6РН.1спч |
1 |
1 |
|
|
62 |
6РН.26 |
Ось |
6РН.1спч |
1 |
1 |
|
Рисунок 99 - Захлопка воздушная
Рисунок 100 - Захлопка воздушная
Рисунок 101 - Захлопка воздушная
Таблица 60
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
99-101 |
|
3-6РНспч |
Захлопка воздушная |
2А-9ДГ.000спч 2А-9ДГ.000спч-01 2А-9ДГ.000спч-02 |
|
1 1 1 |
Для дизель генераторов с № 468 |
|
|
3-6РН.1спч-1 |
Рукоятка |
3-6РНспч |
1 |
1 |
|
|
|
3-6РН.2спч-1 |
Рукоятка |
3-6РН.1спч |
1 |
1 |
|
|
|
3-6РН.3спч |
Рукоятка |
3-6РН.2спч |
1 |
1 |
|
|
|
6РН.2спч |
Сервомотор |
3-6РНспч |
1 |
1 |
|
|
|
6РН.3спч |
Захлопка |
3-6РНспч |
1 |
1 |
|
|
|
6РН.8спч |
Пакет мембранный |
6РН.2спч |
1 |
1 |
|
|
|
6РН.14спч |
Дроссель |
6РН.2спч |
1 |
1 |
|
|
1 |
6РН.7спч-1 |
Крышка |
6РН.2спч |
1 |
1 |
|
|
2 |
С423.33.74спч-25 |
Угольник |
6РН.2спч |
1 |
1 |
|
|
3 |
6РН.48 |
Мембрана |
6РН.8спч |
2 |
2 |
|
|
4 |
6РН.50-1 |
Накладка |
6РН.8спч |
1 |
1 |
|
|
5 |
6РН.49 |
Гайка |
6РН.8спч |
1 |
1 |
|
|
6 |
|
Шплинт 2,5х20.05 ГОСТ 397-79 |
6РН.8спч 3-6РН.2спч |
1 1 |
2 |
|
|
7 |
|
Болт 3М8-6gх20.68.05 ГОСТ 7805-70 |
6РН.2спч |
1 |
1 |
|
|
8 |
|
Болт 3М12-6gх16.68.05 ГОСТ 7805-70 |
6РН.2спч |
4 |
4 |
|
|
9 |
|
Шайба С.12.04.05 ГОСТ 11371-78 |
6РН.2спч |
4 |
4 |
|
|
10 |
6РН.09 |
Плита |
6РН.2спч |
1 |
1 |
|
99-101 |
11 |
6РН.10-2 6РН.10-2-01 6РН.10-2-02 |
Прокладка |
6РН.2спч |
2 2 8 |
12 |
Наиб. кол. |
|
12 |
6РН.11-1 |
Стойка |
6РН.2спч |
1 |
1 |
|
|
13 |
6РН.14-01 |
Поршень |
6РН.2спч |
1 |
1 |
|
|
14 |
6РН.19 |
Пружина |
6РН.2спч |
1 |
1 |
|
|
15 |
6РН.12 |
Защелка |
6РН.2спч |
1 |
1 |
|
|
16 |
6РН.6спч |
Корпус |
6РН.2спч |
1 |
1 |
|
|
17 |
|
Шплинт 2х20.05 ГОСТ 397-79 |
3-6РН.1спч 3-6РН.2спч 6РН.2спч |
2 2 3 |
7 |
|
|
18 |
6РН.26-02 |
Ось |
6РН.2спч |
1 |
1 |
|
|
19 |
РИ 311.09.74-24 |
Кольцо |
3-6РН.1спч 3-6РН.2спч 6РН.2спч |
2 2 3 |
7 |
|
|
20 |
|
Штифт 2.8х25 Хим.Окс.прм. ГОСТ 3129-70 40…50 HRC |
6РН.2спч |
2 |
2 |
|
|
21 |
6РН.06 |
Шток |
6РН.2спч |
1 |
1 |
|
|
22 |
6РН.05 |
Пружина |
6РН.2спч |
1 |
1 |
|
|
23 |
6РН.47-1 |
Шток |
6РН.8спч |
1 |
1 |
|
|
24 |
6РН.24 |
Проволока |
6РН.2спч |
1 |
1 |
|
|
25 |
6РН.07-1 |
Шток |
6РН.2спч |
1 |
1 |
|
|
26 |
3А-6Д49.140.20 |
Кнопка |
6РН.2спч |
1 |
1 |
|
|
27 |
|
Шайба 8 65Г 05 ГОСТ 6402-70 |
6РН.2спч |
6 |
6 |
|
99-101 |
28 |
|
Болт 3М8-6gх45.68.05 ГОСТ 7808-70 |
6РН.2спч |
4 |
4 |
|
|
29 |
|
Болт 3М8-6gх55.66.05 ГОСТ 7808-70 |
6РН.2спч |
1 |
1 |
|
|
30 |
РИ 471.04.74-10 |
Прокладка |
6РН.2спч |
2 |
2 |
|
|
31 |
6РН.08 |
Пробка |
6РН.2спч |
2 |
2 |
|
|
32 |
6РН.28 |
Ось |
6РН.3спч |
1 |
1 |
|
|
33 |
6РН.9спч |
Серьга |
6РН.2спч |
1 |
1 |
|
|
34 |
6РН.21 |
Пружина |
6РН.2спч |
1 |
1 |
|
|
35 |
6РН.20 |
Ось |
6РН.2спч |
1 |
1 |
|
|
36 |
6РН.22 |
Вилка |
6РН.2спч |
1 |
1 |
|
|
37 |
|
Шайба 16.01.05 ГОСТ 13463-77 |
6РН.2спч |
1 |
1 |
|
|
38 |
|
Шайба 16 65Г 05 ГОСТ 6402-70 |
6РН.2спч |
1 |
1 |
|
|
39 |
|
Гайка М16х1,5-6Н.6.05 ГОСТ 5927-70 |
6РН.2спч |
1 |
1 |
|
|
40 |
6РН.18 |
Шток |
6РН.2спч |
1 |
1 |
|
|
41 |
6РН.66 |
Штуцер |
6РН.14спч |
1 |
1 |
|
|
42 |
РИ 471.04.74-06 |
Прокладка |
6РН.14спч |
1 |
1 |
|
|
43 |
1РН.4.96 |
Пружина |
6РН.14спч |
1 |
1 |
|
|
44 |
1РН.4.88-01 |
Диафрагма |
6РН.14спч |
16 |
16 |
|
|
45 |
1РН.4.87 |
Кольцо проставочное |
6РН.14спч |
17 |
17 |
|
|
46 |
1РН.4.85 |
Втулка |
6РН.14спч |
1 |
1 |
|
|
47 |
6РН.65-1 |
Корпус |
6РН.14спч |
1 |
1 |
|
|
48 |
6РН.68-ИРП-1287 ТУ38 1051959-90 |
Кольцо* |
3-6РНспч |
1 |
1 |
|
99-101 |
49 |
6РН.01 6РН.01-02 |
Прокладка |
3-6РНспч |
3 3 |
6 |
Наиб. кол. |
|
50 |
6РН.27 |
Захлопка |
6РН.3спч |
1 |
1 |
|
|
51 |
6РН.31-3 |
Сухарь |
6РН.3спч |
2 |
2 |
|
|
52 |
6РН.32-1 |
Пружина |
6РН.3спч |
3 |
3 |
|
|
53 |
6РН.02 |
Пружина |
3-6РНспч |
1 |
1 |
|
|
54 |
6РН.10спч |
Крышка |
6РН.3спч |
1 |
1 |
|
|
55 |
|
Штифт 2.8х30 Хим.Окс.прм. ГОСТ 3129-70 40…50 HRC |
3-6РНспч |
2 |
2 |
|
|
56 |
6РН.11спч-2 |
Рычаг |
6РН.3спч |
1 |
1 |
|
|
57 |
РИ 311.09.74-119 |
Кольцо |
3-6РНспч |
1 |
1 |
|
|
58 |
|
Шплинт 3,2х25.05 ГОСТ 397-79 |
3-6РНспч 6РН.3спч |
1 1 |
2 |
|
|
59 |
|
Гайка М12-6Н04.05 ГОСТ 5935-73 |
6РН.3спч |
1 |
1 |
|
|
60 |
6РН.29 |
Кольцо |
6РН.3спч |
2 |
2 |
|
|
61 |
6РН.30 |
Втулка |
6РН.3спч |
2 |
2 |
|
|
62 |
РИ 340.16-90 |
Ручка шаровая |
3-6РН.3спч |
1 |
1 |
|
|
63 |
3-6РН.02 |
Стержень |
3-6РН.3спч |
1 |
1 |
|
|
64 |
3-6РН.06 |
Шайба |
3-6РН.2спч |
1 |
1 |
|
|
65 |
|
Гайка М10-6Н.04.05 ГОСТ 5935-73 |
3-6РН.2спч |
1 |
1 |
|
|
66 |
6РН.03 |
Пружина |
3-6РН.1спч |
1 |
1 |
|
|
67 |
6РН.5спч |
Проушина |
3-6РН.1спч |
1 |
1 |
|
99-101 |
68 |
6РН.26-04 |
Ось |
3-6РН.1спч 3-6РН.2спч |
1 1 |
2 |
|
|
69 |
6РН.04 |
Ролик |
3-6РН.2спч |
1 |
1 |
|
|
70 |
3-6РН.4спч-1 |
Основание |
3-6РН.2спч |
1 |
1 |
|
|
71 |
3-6РН.01 |
Фиксатор |
3-6РН.2спч |
1 |
1 |
|
|
72 |
РИ 420.22.74-02.05 |
Пробка |
3-6РН.2спч |
1 |
1 |
|
|
73 |
СУ2.07.099-01 |
Пружина |
3-6РН.2спч |
1 |
1 |
|
Рисунок 102 - Турбокомпрессор
Рисунок 103 - Турбокомпрессор
Рисунок 104 – Турбокомпрессор
Рисунок 105 - Турбокомпрессор
Таблица 61
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
102-105 |
|
6ТК12.00.000спч-01 |
Турбокомпрессор |
2А-9ДГ.000спч 2А-9ДГ.000спч-01 |
|
1 1 |
|
|
|
6ТК.01.000спч-01 |
Корпус турбины |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
|
6ТК.03.000спч-13 |
Корпус средний |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
1 |
|
Болт М12-6gх30.089 ОСТ 24.169.02-74 |
6ТК.01.000спч-01 |
8 |
8 |
|
|
2 |
6ТК.01.039 |
Диффузор |
6ТК.01.000спч-01 |
1 |
1 |
|
|
3 |
РИ 274.06.76-58 |
Штифт |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
4 |
|
Болт 4М16х60.38ХС ОСТ 24.169.02-74 |
6ТК12.00.000спч-01 |
12 |
12 |
|
|
5 |
6ТК.01.030спч |
Патрубок |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
6 |
6ТК.01.031 |
Прокладка |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
7 |
6ТК.01.001-3 |
Корпус турбины |
6ТК.01.000спч-01 |
1 |
1 |
|
|
8 |
1ТК.1.73 |
Прокладка |
6ТК.01.000спч-01 |
4 |
4 |
|
|
9 |
1ТК.1.72 |
Фланец |
6ТК.01.000спч-01 |
2 |
2 |
|
|
10 |
РИ 255.05.74-84 |
Втулка |
6ТК.01.000спч-01 |
1 |
1 |
|
|
11 |
РИ 219.23.99-19 |
Шайба |
6ТК.01.000спч-01 |
1 |
1 |
|
|
12 |
|
Рым-болт М24 ГОСТ 4751-73 |
6ТК.01.000спч-01 |
1 |
1 |
|
|
13 |
|
Болт М10-6gх28.68.05 ГОСТ 7808-70 |
6ТК.01.000спч-01 |
32 |
32 |
|
|
14 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК.01.000спч-01 6ТК.03.000спч-13 |
36 4 |
40 |
|
102-105 |
15 |
РИ 255.05.74-12 |
Втулка |
6ТК.01.000спч-01 6ТК.03.000спч-13 |
32 8 |
40 |
|
|
16 |
РИ 255.05.74-51 |
Втулка |
6ТК.01.000спч-01 6ТК.03.000спч-13 |
28 10 |
38 |
|
|
17 |
6ТК.01.038 |
Прокладка |
6ТК.01.000спч-01 |
1 |
1 |
|
|
18 |
|
Болт М16.6gх38.38ХС.089 ОСТ 24.169.03-74 |
6ТК.01.000спч-01 |
16 |
16 |
|
|
19 |
|
Пружина тарельчатая II-1-2-3,15х16х1,8х0,65-100 ºС Хим.Окс.прм ГОСТ 3057-90 |
6ТК.01.000спч-01 |
16 |
16 |
|
|
20 |
|
Болт М12-6gх35.68.05 ГОСТ 7808-70 |
6ТК.01.000спч-01 |
8 |
8 |
|
|
21 |
РИ 471.20.74-18 |
Прокладка |
6ТК.01.000спч-01 |
2 |
2 |
|
|
22 |
30Д.78.49-6-ИРП-1225 НТА ТУ38 1051959-90 |
Прокладка* |
6ТК.01.000спч-01 6ТК.03.000спч13 |
2 2 |
4 |
|
|
23 |
РИ 255.05.74-26 |
Втулка |
6ТК.01.000спч-01 6ТК.03.000спч13 |
36 8 |
44 |
|
|
24 |
|
Шайба С.12.04.20.05 ГОСТ 11371-78 |
6ТК12.00.000спч-01 |
84 |
84 |
|
|
25 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК12.00.000спч-01 |
94 |
94 |
|
102-105 |
26 |
|
Болт М12-6gх40.68.05 ГОСТ 7808-70 |
6ТК12.00.000спч-01 |
16 |
16 |
|
|
27 |
6ТК2.02.007 |
Прокладка |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
28 |
6ТК.00.060спч-03 |
Патрубок |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
29 |
|
Болт М12-6gх35.68.05 ГОСТ 7808-70 |
6ТК12.00.000спч-01 |
20 |
20 |
|
|
30 |
6ТК.02.030спч |
Труба дренажная |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
31 |
6ТК.02.018 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
32 |
|
Болт 3М12-6gх30.68.05 ГОСТ 7808-70 |
6ТК12.00.000спч-01 |
15 |
15 |
|
|
33 |
40ДЛ.65.02-2-05 |
Проставок |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
34 |
|
Гайка М8-6Н.6.05 ГОСТ 2524-70 |
6ТК12.00.000спч-01 |
10 |
10 |
|
|
35 |
|
Шайба С.8.04.20.05 ГОСТ 11371-78 |
6ТК12.00.000спч-01 |
10 |
10 |
|
|
36 |
|
Пружина тарельчатая II-1-3-20х9х1,0х0,5- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК12.00.000спч-01 |
10 |
10 |
|
|
37 |
|
Шпилька 2М8-6gх28.68 ГОСТ 22038-76 |
6ТК12.00.000спч-01 |
10 |
10 |
|
|
38 |
6ТК.02.004 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
39 |
6ТК.02.010спч-1-01 |
Диффузор |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
40 |
4ТК.2.04 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
41 |
1-6ТК.00.001-03 |
Улитка воздушная |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
42 |
6ТК.02.005 |
Болт |
6ТК12.00.000спч-01 |
16 |
16 |
|
102-105 |
43 |
|
Гайка М12-6Н.6.05 ГОСТ 2524-70 |
6ТК12.00.000спч-01 |
36 |
36 |
|
|
44 |
4ТК.3.04 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
45 |
|
Болт М12-6gх20.68.05 ГОСТ 7798-70 |
6ТК12.00.000спч-01 |
8 |
8 |
|
|
46 |
|
Болт М12-6gх40.05 ОСТ 24.169.02-74 |
6ТК12.00.000спч-01 |
8 |
8 |
|
|
47 |
1-6ТК.00.04 |
Проушина |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
48 |
1-6ТК.00.005 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
49 |
1-6ТК.00.002 |
Проставок |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
50 |
|
Болт М12-6gх45.88.38ХС ГОСТ 7798-70 |
6ТК12.00.000спч-01 |
6 |
6 |
|
|
51 |
РИ 471.04.74-24 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
52 |
40Д.65.74-2 |
Ввертыш |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
53 |
РИ 471.04.74-10 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
54 |
РИ 420.24.73-02 |
Пробка-заглушка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
55 |
4ТК.02.010спч |
Хомут |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
56 |
6ТК.02.011 |
Обод |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
57 |
6ТК.02.012 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
58 |
6ТК.02.009-ИРП-1225 НТА ТУ38 1051959-90 |
Труба* |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
59 |
|
Болт М12-6gх50.68.05 ГОСТ 7805-70 |
6ТК12.00.000спч-01 |
9 |
9 |
|
|
60 |
2ТК.1.12-ИРП-1225 НТА ТУ38 1051959-90 |
Кольцо резиновое* |
6ТК12.00.000спч-01 |
1 |
1 |
|
102-105 |
61 |
|
Болт 3М10-6gх35.68.05 ГОСТ 7808-70 |
6ТК.03.000спч-13 |
12 |
12 |
|
|
62 |
6ТК.03.025-1-01 |
Лабиринт |
6ТК.03.000спч-13 |
1 |
1 |
|
|
63 |
6ТК.03.022 |
Прокладка |
6ТК.03.000спч-13 |
1 |
1 |
|
|
64 |
6ТК.03.026-01 |
Фланец |
6ТК.03.000спч-13 |
1 |
1 |
|
|
65 |
6ТК9.03.010спч |
Подшипник опорно-упорный |
6ТК.03.000спч-13 |
1 |
1 |
|
|
66 |
|
Штифт 2.8х30 ГОСТ 3129-70 |
6ТК.03.000спч-13 |
4 |
4 |
|
|
67 |
6ТК.03.076 |
Штифт |
6ТК.03.000спч-13 |
4 |
4 |
|
|
68 |
6ТК.03.001 |
Корпус |
6ТК.03.000спч-13 |
1 |
1 |
Заказ. компл. с дет. поз.76 |
|
69 |
6ТК.03.032 |
Прокладка |
6ТК.03.000спч-13 |
1 |
1 |
|
|
70 |
РИ 471.04.74-16 |
Прокладка |
6ТК.03.000спч-13 |
1 |
1 |
|
|
71 |
6ТК.03.047 |
Штуцер |
6ТК.03.000спч-13 |
1 |
1 |
|
|
72 |
РИ 422.64.73-36 |
Штуцер |
6ТК.03.000спч-13 6ТК12.00.000спч-01 |
1 1 |
2 |
|
|
73 |
РИ 471.04.74-28 |
Прокладка |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
74 |
30Д.78.69-8 |
Кольцо уплотнительное |
6ТК.03.000спч-13 |
2 |
2 |
|
|
75 |
6ТК.03.002 |
Корпус |
6ТК.03.000спч-13 |
1 |
1 |
Заказ. компл. с дет. поз. 69 |
|
76 |
6ТК.03.110спч |
Подшипник опорный |
6ТК.03.000спч-13 |
1 |
1 |
|
102-105 |
77 |
4-6ТК.03.008 |
Шпилька |
6ТК.03.000спч-13 |
4 |
4 |
|
|
78 |
|
Штифт 2.8х45 ГОСТ 3129-70 |
6ТК.03.000спч-13 |
4 |
4 |
|
|
79 |
6ТК11.03.120спч-08 |
Установка соплового аппарата |
6ТК.03.000спч-13 |
1 |
1 |
|
|
80 |
6ТК.03.037-1 |
Фланец |
6ТК12.00.000спч-01 |
1 |
1 |
|
|
81 |
6ТК.03.038 |
Улитка газовая |
6ТК12.00.000спч-01 |
2 |
2 |
|
|
82 |
|
Болт 3М16х50.ХН35ВТ ОСТ 24.169.02-74 |
6ТК12.00.000спч-01 |
10 |
10 |
|
|
83 |
6ТК.03.053 |
Болт |
6ТК.03.000спч-13 |
6 |
6 |
|
|
84 |
|
Болт 2М16х100.38ХС ОСТ 24.169.02-74 |
6ТК.03.000спч-13 |
2 |
2 |
|
|
85 |
РИ 219.23.99-13 |
Шайба |
6ТК12.00.000спч-01 6ТК.03.000спч-13 |
10 16 |
26 |
|
|
86 |
|
Гайка М16-6Н.23.20Х13 ГОСТ 2528-73 |
6ТК.03.000спч-13 |
10 |
10 |
|
|
87 |
6ТК.03.003 |
Шпилька |
6ТК.03.000спч-13 |
2 |
2 |
|
|
88 |
|
Болт 2М16.6gх75.38ХС ОСТ 24.169.02-74 |
6ТК.03.000спч-13 |
2 |
2 |
|
|
89 |
6ТК.03.078 |
Болт |
6ТК.03.000спч-13 |
2 |
2 |
|
|
90 |
|
Гайка М16-6Н.6.05 ГОСТ 2524-70 |
6ТК.03.000спч-13 |
2 |
2 |
|
|
91 |
6ТК.04.024 |
Пластина стопорная |
6ТК12.04.000спч |
1 |
1 |
|
|
92 |
6ТК.04.023 |
Гайка |
6ТК12.04.000спч |
1 |
1 |
|
|
93 |
6ТК12.04.010спч-01 |
Колесо компрессора |
6ТК12.04.000спч |
1 |
1 |
|
|
94 |
6ТК.04.019 |
Кольцо уплотнительное |
6ТК12.04.000спч |
4 |
4 |
|
102-105 |
95 |
6ТК12.04.000спч |
Ротор |
6ТК12.04.000спч-01 |
1 |
1 |
|
|
96 |
6ТК.04.013-1 |
Пластина замочная |
6ТК12.04.000спч |
39 |
39 |
|
|
97 |
6ТК.04.003-9 |
Лопатка рабочая |
6ТК12.04.000спч |
39 |
39 |
Доп. замена на 6ТК.04.003-12 |
Таблица 62
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
102-105 |
|
6ТК12.00.000спч-05 |
Турбокомпрессор |
2А-9ДГ.000спч-02 |
|
1 |
|
|
|
6ТК.01.000спч-01 |
Корпус турбины |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
|
6ТК.03.000спч-13 |
Корпус средний |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
1 |
|
Болт М12-6gх30.089 ОСТ 24.169.02-74 |
6ТК.01.000спч-01 |
8 |
8 |
|
|
2 |
6ТК.01.039 |
Диффузор |
6ТК.01.000спч-01 |
1 |
1 |
|
|
3 |
РИ 274.06.76-58 |
Штифт |
6ТК12.00.000спч-05 |
2 |
2 |
|
|
4 |
|
Болт М16х60.38ХС ОСТ 24.169.02-74 |
6ТК12.00.000спч-05 |
12 |
12 |
|
|
5 |
6ТК.01.030спч |
Патрубок |
6ТК12.00.000спч-05 |
2 |
2 |
|
|
6 |
6ТК.01.031 |
Прокладка |
6ТК12.00.000спч-05 |
2 |
2 |
|
|
7 |
6ТК.01.001-3 |
Корпус турбины |
6ТК.01.000спч-01 |
1 |
1 |
|
|
8 |
1ТК.01.73 |
Прокладка |
6ТК.01.000спч-01 |
4 |
4 |
|
|
9 |
1ТК.01.72 |
Фланец |
6ТК.01.000спч-01 |
2 |
2 |
|
|
10 |
РИ 255.05.74-84 |
Втулка |
6ТК.01.000спч-01 |
1 |
1 |
|
|
11 |
РИ 219.23.99-19 |
Шайба |
6ТК.01.000спч-01 |
1 |
1 |
|
|
12 |
|
Рым-болт М24 ГОСТ 4751-73 |
6ТК.01.000спч-01 |
1 |
1 |
|
|
13 |
|
Болт М10-6gх28.68.05 ГОСТ 7808-70 |
6ТК.01.000спч-01 |
32 |
32 |
|
|
14 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК.01.000спч-01 6ТК.03.000спч-16 |
36 4 |
40 |
|
102-105 |
15 |
РИ 255.05.74-12 |
Втулка |
6ТК.01.000спч-01 6ТК.03.000спч-16 |
32 8 |
40 |
|
|
16 |
РИ 255.05.74-51 |
Втулка |
6ТК.01.000спч-01 6ТК.03.000спч-16 |
28 10 |
38 |
|
|
17 |
6ТК.01.038 |
Прокладка |
6ТК.01.000спч-01 |
1 |
1 |
|
|
18 |
|
Болт М16.6gх38ХС.089 ОСТ 24.169.03-74 |
6ТК.01.000спч-01 |
16 |
16 |
|
|
19 |
|
Пружина тарельчатая II-1-2-31,5х16х1х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК.01.000спч-01 |
16 |
16 |
|
|
20 |
|
Болт М12.6gх35.68.05 ГОСТ 7808-70 |
6ТК.01.000спч-01 |
8 |
8 |
|
|
21 |
РИ 471.20.74.18 |
Прокладка |
6ТК.01.000спч-01 |
2 |
2 |
|
|
22 |
30Д.78.49-6-ИРП-1225 НТА ТУ38 1051959-90 |
Прокладка* |
6ТК.01.000спч-01 6ТК.03.000спч-16 |
2 2 |
4 |
|
|
23 |
РИ 255.05.74-26 |
Втулка |
6ТК.01.000спч-01 6ТК.03.000спч-13 |
36 8 |
44 |
|
|
24 |
|
Шайба С.12.04.20.05 ГОСТ 11371-78 |
6ТК12.00.000спч-05 |
84 |
84 |
|
|
25 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК12.00.000спч-05 |
94 |
94 |
|
|
26 |
|
Болт М12-6gх40.68.05 ГОСТ 7808-70 |
6ТК12.00.000спч-05 |
16 |
16 |
|
|
27 |
6ТК2.02.007 |
Прокладка |
6ТК12.00.000спч-05 |
2 |
2 |
|
102-105 |
28 |
6ТК.00.060спч-03 |
Патрубок |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
29 |
|
Болт М12-6gх35.68.05 ГОСТ 7805-70 |
6ТК12.00.000спч-05 |
20 |
20 |
|
|
30 |
6ТК.02.030спч |
Труба дренажная |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
31 |
6ТК.02.-18 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
32 |
|
Болт 3М12-6gх30.68.05 ГОСТ 7808-70 |
6ТК12.00.000спч-05 |
15 |
15 |
|
|
33 |
40ДЛ.65.02-2-05 |
Проставок |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
34 |
|
Гайка М8-6Н.6.05 ГОСТ 2524-70 |
6ТК12.00.000спч-05 |
10 |
10 |
|
|
35 |
|
Шайба С.8.04.20.05 ГОСТ 11371-78 |
6ТК12.00.000спч-05 |
10 |
10 |
|
|
36 |
|
Пружина тарельчатая II-1-3-20х9х1,0х0,5- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
6ТК12.00.000спч-05 |
10 |
10 |
|
|
37 |
|
Шпилька 2М8-6gх28.68 ГОСТ 22038-76 |
6ТК12.00.000спч-05 |
10 |
10 |
|
|
38 |
6ТК.02.004 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
39 |
6ТК.02.010спч-1-08 |
Диффузор |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
40 |
4ТК.2.04 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
41 |
1-6ТК.00.001-03 |
Улитка воздушная |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
42 |
6ТК.02.005 |
Болт |
6ТК12.00.000спч-05 |
16 |
16 |
|
|
43 |
|
Гайка М12-6Н.6.05 ГОСТ 2514-70 |
6ТК12.00.000спч-05 |
36 |
36 |
|
|
44 |
4ТК.3.04 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
102-105 |
45 |
|
Болт М12-6gх20.68 ГОСТ 7798-70 |
6ТК12.00.000спч-05 |
8 |
8 |
|
|
46 |
|
Болт М12х40 ОСТ 24.169.02-74 |
6ТК12.00.000спч-05 |
8 |
8 |
|
|
47 |
1-6ТК.00.04 |
Проушина |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
48 |
1-6ТК.00.005 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
49 |
1-6ТК.00.002 |
Проставок |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
50 |
|
Болт М12.6gх45х88.38ХС ГОСТ 7798-70 |
6ТК12.00.000спч-05 |
6 |
6 |
|
|
51 |
РИ 471.04.74-24 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
52 |
40Д.65.74-2 |
Ввертыш |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
53 |
РИ 471.04.74-10 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
54 |
РИ 420.24.73-02 |
Пробка-заглушка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
55 |
4ТК.02.010спч |
Хомут |
6ТК12.00.000спч-05 |
2 |
2 |
|
|
56 |
6ТК.02.011 |
Обод |
6ТК12.00.000спч-05 |
2 |
2 |
|
|
57 |
6ТК.02.012 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
58 |
6ТК.02.009-ИРП-1225 НТА ОСТ38 1051959-90 |
Труба* |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
59 |
|
Болт М12-6gх50.68.05 ГОСТ 7805-70 |
6ТК12.00.000спч-05 |
9 |
9 |
|
|
60 |
2ТК.1.12-ИРП-1225 НТА ОСТ38 1051959-90 |
Кольцо резиновое* |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
61 |
|
Болт 3М10-6gх35.68.05 ГОСТ 7808-70 |
6ТК.03.000спч-16 |
12 |
12 |
|
102-105 |
62 |
6ТК.03.025-1-01 |
Лабиринт |
6ТК.03.000спч-16 |
1 |
1 |
|
|
63 |
6ТК.03.022 |
Прокладка |
6ТК.03.000спч-16 |
1 |
1 |
|
|
64 |
6ТК.03.026-01 |
Фланец |
6ТК.03.000спч-16 |
1 |
1 |
|
|
65 |
6ТК9.03.010спч |
Подшипник опорно-упорный |
6ТК.03.000спч-16 |
1 |
1 |
|
|
66 |
|
Штифт 2.8х30 ГОСТ 3129-70 |
6ТК.03.000спч-16 |
4 |
4 |
|
|
67 |
6ТК.03.076 |
Штифт |
6ТК.03.000спч-16 |
4 |
4 |
|
|
68 |
6ТК.03.001 |
Корпус |
6ТК.03.000спч-16 |
1 |
1 |
Заказ. компл. с дет. поз. 76 |
|
69 |
6ТК.03.032 |
Прокладка |
6ТК.03.000спч-16 |
1 |
1 |
|
|
70 |
РИ 471.04.74-16 |
Прокладка |
6ТК.03.000спч-16 |
1 |
1 |
|
|
71 |
6ТК.03.047 |
Штуцер |
6ТК.03.000спч-16 |
1 |
1 |
|
|
72 |
РИ 422.64.73-36 |
Штуцер |
6ТК.03.000спч-16 6ТК12.00.000спч-05 |
1 1 |
2 |
|
|
73 |
РИ 471.04.74-28 |
Прокладка |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
74 |
30Д.78.69-8 |
Кольцо уплотнительное |
6ТК.03.000спч-16 |
2 |
2 |
|
|
75 |
6ТК.03.002 |
Корпус |
6ТК.03.000спч-16 |
1 |
1 |
Заказ. компл. с дет. поз. 59 |
|
76 |
6ТК.03.110спч |
Подшипник опорный |
6ТК.03.000спч-16 |
1 |
1 |
|
|
77 |
4-6ТК.03.008 |
Шпилька |
6ТК.03.000спч-16 |
4 |
4 |
|
|
78 |
|
Штифт 2.8х45 ГОСТ 3129-70 |
6ТК.03.000спч-16 |
4 |
4 |
|
|
79 |
6ТК11.03.120спч-10 |
Установка соплового аппарата |
6ТК.03.000спч-16 |
1 |
1 |
|
|
80 |
6ТК.03.037-1 |
Фланец |
6ТК12.00.000спч-05 |
1 |
1 |
|
102-105 |
81 |
6ТК.03.038 |
Улитка газовая |
6ТК12.00.000спч-05 |
2 |
2 |
|
|
82 |
|
Болт 3М16х50.ХН35ВТ ОСТ 24.169.02-74 |
6ТК12.00.000спч-05 |
10 |
10 |
|
|
83 |
6ТК.03.053 |
Болт |
6ТК.03.000спч-16 |
6 |
6 |
|
|
84 |
|
Болт 2М16.6gх100.38ХС ОСТ 24.169.02-74 |
6ТК.03.000спч-16 |
2 |
2 |
|
|
85 |
РИ 219.23.99-13 |
Шайба |
6ТК.03.000спч-16 6ТК12.00.000спч-05 |
16 10 |
26 |
|
|
86 |
|
Гайка М16-6Н.23.20Х13 ГОСТ 2528-73 |
6ТК.03.000спч-16 |
10 |
10 |
|
|
87 |
6ТК.03.003 |
Шпилька |
6ТК.03.000спч-16 |
2 |
2 |
|
|
88 |
|
Болт 2М16.6gх75.38ХС ОСТ 24.169.02-74 |
6ТК.03.000спч-16 |
2 |
2 |
|
|
89 |
6ТК.03.078 |
Болт |
6ТК.03.000спч-16 |
2 |
2 |
|
|
90 |
|
Гайка М16-6Н.6.05 ГОСТ 25245-70 |
6ТК.03.000спч-16 |
2 |
2 |
|
|
91 |
6ТК.04.024 |
Пластина стопорная |
6ТК12.04.000спч-04 |
1 |
1 |
|
|
92 |
6ТК.04.023 |
Гайка |
6ТК12.04.000спч-04 |
1 |
1 |
|
|
93 |
6ТК12.04.010спч-08 |
Колесо компенсатора |
6ТК12.04.000спч-04 |
1 |
1 |
|
|
94 |
6ТК.04.019 |
Кольцо уплотнительное |
6ТК12.04.000спч-04 |
1 |
1 |
|
|
95 |
6ТК12.04.000спч-04 |
Ротор |
6ТК12.00.000спч-05 |
1 |
1 |
|
|
96 |
6ТК.04.013-1 |
Пластина замочная |
6ТК12.04.000спч-04 |
39 |
39 |
|
|
97 |
6ТК.04.003-9 |
Лопатка рабочая |
6ТК12.04.000спч-04 |
39 |
39 |
Доп. замена на 6ТК.04.003-12 |
Рисунок 106 - Заслонка управляемая
Таблица 63
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
106 |
|
10РН.1спч-1-03 |
Заслонка управляемая |
2А-9ДГ.000спч-01 |
|
1 |
|
|
1 |
10РН.1.04 |
Рычаг |
10РН.1спч-1-03 |
1 |
1 |
|
|
2 |
|
Пружина тарельчатая II-1-3-20х9х1х0,5-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
10РН.1спч-1-03 |
1 |
1 |
|
|
3 |
|
Болт М8-6gх20.68.05 ГОСТ 7808-70 |
10РН.1спч-1-03 |
1 |
1 |
|
|
4 |
|
Ось 5-5в12х14.45. Хим.Окс.прм. ГОСТ 9650-80 |
10РН.1спч-1-03 |
1 |
1 |
|
|
5 |
|
Шайба С.5х0,8.04.05 ГОСТ 11371-78 |
10РН.1спч-1-03 |
2 |
2 |
|
|
6 |
10РН.1.13 |
Тяга |
10РН.1спч-1-03 |
1 |
1 |
|
|
7 |
|
Подшипник* Ш5 ГОСТ 3635-78 |
10РН.1спч-1-03 |
1 |
1 |
|
|
8 |
10РН.1.10 |
Ось |
10РН.1спч-1-03 |
1 |
1 |
|
|
9 |
10РН.1.07-1 |
Пружина |
10РН.1спч-1-03 |
1 |
1 |
|
|
10 |
10РН.1.09 |
Втулка |
10РН.1спч-1-03 |
1 |
1 |
|
|
11 |
10РН.1.06 |
Винт |
10РН.1спч-1-03 |
1 |
1 |
|
|
12 |
|
Шайба 6.01.05 ГОСТ 13465-77 |
10РН.1спч-1-03 |
2 |
2 |
|
|
13 |
10РН.1.11 |
Гайка |
10РН.1спч-1-03 |
1 |
1 |
|
|
14 |
РИ 423.35.74-02 |
Гайка |
10РН.1спч-1-03 |
1 |
1 |
|
|
15 |
РИ 423.41.74-03 |
Корпус |
10РН.1спч-1-03 |
1 |
1 |
|
|
16 |
РИ 471.04.74-10 |
Прокладка |
10РН.1спч-1-03 |
2 |
2 |
|
106 |
17 |
|
Шпилька М6-6gх25.68.05 ГОСТ 22034-76 |
10РН.1спч-1-03 |
6 |
6 |
|
|
18 |
|
Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
10РН.1спч-1-03 |
19 |
19 |
|
|
19 |
10РН.1.03 |
Корпус |
10РН.1спч-1-03 |
1 |
1 |
|
|
20 |
3РН.12-1 |
Шток |
10РН.1спч-1-03 |
1 |
1 |
|
|
21 |
10РН.1.08 |
Мембрана |
10РН.1спч-1-03 |
2 |
2 |
|
|
22 |
3РН.13-1 |
Накладка |
10РН.1спч-1-03 |
1 |
1 |
|
|
23 |
|
Шайба 12 65Г 05 ГОСТ 6402-70 |
10РН.1спч-1-03 |
1 |
1 |
|
|
24 |
|
Гайка М12-6Н.6.05 ГОСТ 2524-70 |
10РН.1спч-1-03 |
1 |
1 |
|
|
25 |
10РН.1.12 |
Тяга |
10РН.1спч-1-03 |
1 |
1 |
|
|
26 |
РИ 274.06.76-62.01 |
Штифт |
10РН.1спч-1-03 |
1 |
1 |
|
|
27 |
|
Гайка М6-6Н.6.05 ГОСТ 5927-70 |
10РН.1спч-1-03 |
9 |
9 |
|
|
28 |
5РН.02-04 |
Винт |
10РН.1спч-1-03 |
1 |
1 |
|
|
29 |
3РН.3спч-1 |
Шкала |
10РН.1спч-1-03 |
1 |
1 |
|
|
30 |
|
Винт В.М6-6gх12.68.05 ГОСТ 1491-80 |
10РН.1спч-1-03 |
4 |
4 |
|
|
31 |
3РН.14 |
Крышка |
10РН.1спч-1-03 |
1 |
1 |
|
|
32 |
|
Болт М6-6gх12.68.05 ГОСТ 7805-70 |
10РН.1спч-1-03 |
7 |
7 |
|
|
33 |
10РН.1.05-1-03 |
Кожух |
10РН.1спч-1-03 |
1 |
1 |
|
106 |
34 |
|
Подшипник* 1201 ГОСТ 28428-90 |
10РН.1спч-1-03 |
2 |
2 |
|
|
35 |
3РН.06-1 |
Валик |
10РН.1спч-1-03 |
1 |
1 |
|
|
36 |
10РН.1.01-1-03 |
Корпус |
10РН.1спч-1-03 |
1 |
1 |
|
|
37 |
10РН.1.02 |
Заслонка |
10РН.1спч-1-03 |
1 |
1 |
|
|
38 |
|
Винт М6-6gх25.14Н.05 ГОСТ 1478-93 |
10РН.1спч-1-03 |
1 |
1 |
|
|
39 |
3РН.25-1 |
Кольцо |
10РН.1спч-1-03 |
1 |
1 |
|
|
40 |
3РН.19-1 |
Прокладка |
10РН.1спч-1-03 |
1 |
1 |
|
|
41 |
3РН.15 |
Крышка |
10РН.1спч-1-03 |
1 |
1 |
|
|
42 |
|
Шплинт 2х20.05 ГОСТ 397-79 |
10РН.1спч-1-03 |
1 |
1 |
|
Рисунок 107 - Заслонка управляемая
Таблица 64
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
107 |
|
10РН.1спч-03 |
Заслонка управляемая |
2А-9ДГ.000спч 2А-9ДГ.000спч-02 |
|
1 1 |
|
|
1 |
10РН.1.04-1 |
Рычаг |
10РН.1спч-03 |
1 |
1 |
|
|
2 |
|
Шайба 8 65Г 05 ГОСТ 6402-70 |
10РН.1спч-03 |
1 |
1 |
|
|
3 |
|
Болт М8-6gх20.68.05 ГОСТ 7798-70 |
10РН.1спч-03 |
1 |
1 |
|
|
4 |
|
Ось 5-6в12х14.45. Хим.Окс.прм. ГОСТ 9650-80 |
10РН.1спч-03 |
1 |
1 |
|
|
5 |
|
Шайба С.6х0,8.04.20.05 ГОСТ 11371-78 |
10РН.1спч-03 |
2 |
2 |
|
|
6 |
10РН.1.13 |
Тяга |
10РН.1спч-03 |
1 |
1 |
|
|
7 |
|
Подшипник* ШС6 ГОСТ 3635-78 |
10РН.1спч-03 |
1 |
1 |
|
|
8 |
10РН.1.10 |
Ось |
10РН.1спч-03 |
1 |
1 |
|
|
9 |
10РН.1.07 |
Пружина |
10РН.1спч-03 |
1 |
1 |
|
|
10 |
10РН.1.09 |
Втулка |
10РН.1спч-03 |
1 |
1 |
|
|
11 |
10РН.1.06 |
Винт |
10РН.1спч-03 |
1 |
1 |
|
|
12 |
|
Шайба 6.01.05 ГОСТ 13465-77 |
10РН.1спч |
1 |
1 |
|
|
13 |
10РН.1.11 |
Гайка |
10РН.1спч |
1 |
1 |
|
|
14 |
РИ 423.35.74-02 |
Гайка |
10РН.1спч |
1 |
1 |
|
|
15 |
РИ 423.41.74-03 |
Корпус |
10РН.1спч |
1 |
1 |
|
107 |
16 |
РИ 471.04.74-10 |
Прокладка |
10РН.1спч |
2 |
2 |
|
|
17 |
|
Шпилька 2М6-6gх25.68.05 ГОСТ 22034-76 |
10РН.1спч |
6 |
6 |
|
|
18 |
|
Шайба 6 65Г 05 ГОСТ 6402-70 |
10РН.1спч |
19 |
19 |
|
|
19 |
10РН.1.03 |
Корпус |
10РН.1спч |
1 |
1 |
|
|
20 |
3РН.12 |
Шток |
10РН.1спч |
1 |
1 |
|
|
21 |
10РН.1.08 |
Мембрана |
10РН.1спч |
2 |
2 |
|
|
22 |
3РН.13 |
Накладка |
10РН.1спч |
1 |
1 |
|
|
23 |
|
Шайба 12 65Г 05 ГОСТ 6402-70 |
10РН.1спч-03 |
1 |
1 |
|
|
24 |
|
Гайка М12-6Н.6.05 ГОСТ 2524-70 |
10РН.1спч-03 |
1 |
1 |
|
|
25 |
10РН.1.12 |
Тяга |
10РН.1спч-03 |
1 |
1 |
|
|
26 |
РИ 274.06.76-62.01 |
Штифт |
10РН.1спч-03 |
1 |
1 |
|
|
27 |
|
Гайка М6-6Н.6.05 ГОСТ 5927-70 |
10РН.1спч-03 |
9 |
9 |
|
|
28 |
3РН.18 |
Винт |
10РН.1спч-03 |
1 |
1 |
|
|
29 |
3РН.3спч-1 |
Шкала |
10РН.1спч-03 |
1 |
1 |
|
|
30 |
3РН.14 |
Крышка |
10РН.1спч-03 |
1 |
1 |
|
|
31 |
|
Шайба С.6.04.05 ГОСТ 11371-78 |
10РН.1спч-03 |
3 |
3 |
|
|
32 |
|
Винт В.М6-6gх12.68.05 ГОСТ 1491-80 |
10РН.1спч-03 |
7 |
7 |
|
|
33 |
10РН.1.05-03 |
Кожух |
10РН.1спч-03 |
1 |
1 |
|
107 |
34 |
|
Подшипник* 1201 ГОСТ 28428-90 |
10РН.1спч-03 |
2 |
2 |
|
|
35 |
3РН.06-1 |
Валик |
10РН.1спч-03 |
1 |
1 |
|
|
36 |
10РН.1.01-03 |
Корпус |
10РН.1спч-03 |
1 |
1 |
|
|
37 |
10РН.1.02 |
Заслонка |
10РН.1спч-03 |
1 |
1 |
|
|
38 |
|
Винт В.М6-6gх25.14Н.05 ГОСТ 1478-93 |
10РН.1спч-03 |
1 |
1 |
|
|
39 |
3РН.25 |
Кольцо |
10РН.1спч-03 |
1 |
1 |
|
|
40 |
3РН.19 |
Прокладка |
10РН.1спч-03 |
1 |
1 |
|
|
41 |
3РН.15 |
Крышка |
10РН.1спч-03 |
1 |
1 |
|
|
42 |
|
Болт М6-6gх14.68.05 ГОСТ 7798-70 |
10РН.1спч-03 |
4 |
4 |
|
|
43 |
|
Шплинт 2х20.05 ГОСТ 397-79 |
10РН.1спч-03 |
1 |
1 |
|
Рисунок 108 - Датчик разрежения
Таблица 65
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
Обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
108 |
|
10РН.2спч-03 |
Датчик разрежения |
|
|
1 |
|
|
1 |
|
Гайка М6-6Н.6.05 ГОСТ 5915-70 |
10РН.2спч-03 |
8 |
8 |
|
|
2 |
|
Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
10РН.2спч-03 |
8 |
8 |
|
|
3 |
|
Шпилька 2М6-6gх20.68.05 ГОСТ 22038-76 |
10РН.2спч-03 |
8 |
8 |
|
|
4 |
10РН.2.06-03 |
Крышка |
10РН.2спч-03 |
1 |
1 |
|
|
5 |
10РН.2.08 |
Пружина |
10РН.2спч-03 |
1 |
1 |
|
|
6 |
10РН.2.1спч |
Мембрана |
10РН.2спч-03 |
1 |
1 |
|
|
7 |
РИ 471.04.74-08 |
Прокладка |
10РН.2спч-03 |
1 |
1 |
|
|
8 |
10РН.2.09 |
Штуцер |
10РН.2спч-03 |
1 |
1 |
|
|
9 |
РИ 423.35.74.02 |
Гайка |
10РН.2спч-03 |
1 |
1 |
|
|
10 |
РИ 423.41.74.05 |
Корпус |
10РН.2спч-03 |
1 |
1 |
|
|
11 |
РИ 471.04.74-10 |
Прокладка |
10РН.2спч-03 |
2 |
2 |
|
|
12 |
6-9ДГ.109.04-01 |
Штуцер |
7-9ДГ.109.3спч |
1 |
1 |
|
|
13 |
РИ 471.04.74-20 |
Прокладка |
10РН.2спч-03 |
1 |
1 |
|
|
14 |
1РН.4.85 |
Втулка |
7-9ДГ.109.3спч |
1 |
1 |
|
|
15 |
1РН.4.87 |
Кольцо проставочное |
7-9ДГ.109.3спч |
26 |
26 |
|
|
16 |
1РН.4.88-01 |
Диафрагма |
7-9ДГ.109.3спч |
25 |
25 |
|
|
17 |
1РН.4.86 |
Упор |
7-9ДГ.109.3спч |
1 |
1 |
|
|
18 |
10РН.2.01-03 |
Корпус |
10РН.2спч-03 |
1 |
1 |
|
108 |
19 |
С423.35.74спч-08 |
Угольник |
10РН.2спч-03 |
1 |
1 |
|
|
20 |
РИ 471.04.74-06 |
Прокладка |
10РН.2спч-03 |
1 |
1 |
|
|
21 |
10РН.2.07-1 |
Сопло |
10РН.2спч-03 |
1 |
1 |
|
Рисунок 109 - Фильтр масла центробежный
Таблица 66
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
109 |
|
11ФМ.00.000спч-07 |
Фильтр масла центробежный |
|
|
2 |
|
|
1 |
3ФМ.00.026 |
Втулка |
3ФМ.00.070спч |
1 |
2 |
|
|
2 |
3ФМ.00.070спч |
Корпус ротора |
3ФМ.00.080спч |
1 |
2 |
|
|
3 |
11ФМ.00.016-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
3ФМ.00.050спч-3 |
2 |
4 |
|
|
4 |
3ФМ.00.021-3 |
Сопло |
3ФМ.00.050спч-3 |
2 |
4 |
|
|
5 |
|
Шайба С.10.04 ГОСТ 11371-78 |
3ФМ.00.080спч |
4 |
8 |
|
|
6 |
|
Болт М10-6gх25.68 ГОСТ 7808-70 |
3ФМ.00.080спч |
4 |
8 |
|
|
7 |
РИ 471.04.74-08 |
Прокладка |
11ФМ.00.010спч |
1 |
2 |
|
|
8 |
РИ 420.22.74-16 |
Пробка |
11ФМ.00.010спч |
1 |
2 |
|
|
9 |
11ФМ.00.001 |
Штуцер |
11ФМ.00.010спч |
1 |
2 |
|
|
10 |
3ФМ.00.004 |
Пружина |
11ФМ.00.010спч |
1 |
2 |
|
|
11 |
3ФМ.00.003 |
Клапан |
11ФМ.00.010спч |
1 |
2 |
|
|
12 |
3ФМ.00.022 |
Втулка |
11ФМ.00.010спч |
1 |
2 |
|
|
13 |
11ФМ.00.010спч |
Кронштейн |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
14 |
РИ 471.21.74 |
Прокладка |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
15 |
РИ 411.68.74-03 |
Фланец |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
16 |
|
Шпилька 2М10-6gх28.68.05 ГОСТ 22038-76 |
11ФМ.00.000спч-07 |
4 |
8 |
|
|
17 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
11ФМ.00.000спч-07 |
4 |
81 |
|
109 |
18 |
|
Гайка М10-6Н.6.05 ГОСТ 5927-70 |
11ФМ.00.000спч-07 |
4 |
8 |
|
|
19 |
|
Шпилька 2М12-6gх35.68.05 ГОСТ 22038-76 |
11ФМ.00.010спч-7 |
4 |
8 |
|
|
20 |
|
Шайба 12.01.05 ГОСТ 22038-76 |
11ФМ.00.000спч-07 |
4 |
8 |
|
|
21 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
11ФМ.00.000спч-07 |
4 |
8 |
|
|
22 |
|
Гайка М12-6Н.6.05 ГОСТ 5927-70 |
11ФМ.00.000спч-07 |
4 |
8 |
|
|
23 |
3ФМ.00.011-1 |
Ось |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
24 |
3ФМ.00.016-1 |
Втулка |
11ФМ.00.025спч |
1 |
2 |
|
|
25 |
11ФМ.00.025спч |
Колпак |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
26 |
|
Корпус 1-20/1,4614 ТУ 6-05-1549-77 |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
27 |
|
Ось 6-4в12х28.45 ГОСТ 9650-80 |
3ФМ.00.050спч-3 |
2 |
4 |
|
|
28 |
|
Шплинт 1х10 ГОСТ 397-79 |
3ФМ.00.050спч-3 |
2 |
4 |
|
|
29 |
3ФМ.00.080спч |
Ротор |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
30 |
3ФМ.00.023 |
Втулка |
3ФМ.00.050спч-3 |
1 |
2 |
|
|
31 |
3ФМ.00.050спч-3 |
Крышка ротора |
3ФМ.00.080спч |
1 |
2 |
|
|
32 |
|
Винт М5-6gх12.14Н ГОСТ 1476-93 |
3ФМ.00.050спч-3 |
1 |
2 |
|
109 |
33 |
11ФМ.00.015-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
11ФМ.00.000спч-07 |
1 |
2 |
|
|
34 |
|
Подшипник* 6-8207 ГОСТ 7872-89 |
11ФМ.00.000спч-07 |
1 |
2 |
|
Рисунок 110 - Насос маслопрокачивающий
Рисунок 111 - Насос маслопрокачивающий
Рисунок 112 - Насос маслопрокачивающий
Таблица 67
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
110-112 |
|
14Н.00.000спч-04 |
Насос маслопрокачивающий |
|
|
1 |
|
|
|
14Н.00.010спч-01 |
Насос |
14Н.00.000спч-04 |
1 |
1 |
|
|
|
5Н.6спч |
Манжета |
14Н.00.010спч-01 |
1 |
1 |
|
|
1 |
|
Болт М16-6gх50.68 ГОСТ 7805-70 |
14Н.00.000спч-04 |
4 |
4 |
|
|
2 |
|
Пружина тарельчатая II-1-2-31,5х16х1,8х0,65-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
14Н.00.000спч-04 |
20 |
20 |
|
|
3 |
|
Гайка М16-6Н.6 ГОСТ 5927-70 |
14Н.00.000спч-04 |
20 |
20 |
|
|
4 |
14Н.00.006 |
Фланец |
14Н.00.000спч-04 |
1 |
1 |
|
|
5 |
14Н.00.008 |
Прокладка |
14Н.00.000спч-04 |
1 |
1 |
|
|
6 |
14Н.00.015 |
Корпус |
14Н.00.010спч-01 |
1 |
1 |
|
|
7 |
14Н.00.029 |
Прокладка |
14Н.00.010спч-01 |
1 |
1 |
|
|
8 |
14Н.00.009 |
Прокладка |
14Н.00.000спч-04 |
1 |
1 |
|
|
9 |
14Н.00.007 |
Фланец |
14Н.00.000спч-04 |
1 |
1 |
|
|
10 |
|
Болт М16-6gх55 ГОСТ 7798-70 |
14Н.00.000спч-04 |
8 |
8 |
|
|
11 |
|
Шпилька 2М12-6gх32.68.016 ГОСТ 22034-76 |
14Н.00.010спч-01 |
10 |
10 |
|
Шпилька 2М12-6gх60.68.016 ГОСТ 22034-76 |
14Н.00.010спч-01 |
2 |
2 |
||||
110-112 |
12 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65- 100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
14Н.00.010спч-01 |
12 |
12 |
|
|
13 |
|
Гайка М12-6Н.6.016 ГОСТ 5915-70 |
14Н.00.010спч-01 |
12 |
12 |
|
|
14 |
|
Болт М16-6gх55.66 ГОСТ 7796-70 |
14Н.00.000спч-04 |
8 |
8 |
|
|
15 |
|
Электродвигатель* П51М, 110 В, 1500 об/мин, 7,4 кВт, IМ2001 |
14Н.00.000спч-04 |
1 |
1 |
|
|
16 |
14Н.00.001 |
Кронштейн |
14Н.00.000спч-04 |
1 |
1 |
|
|
17 |
14Н.00.043-01 |
Крышка |
14Н.00.010спч-01 |
1 |
1 |
|
|
18 |
14Н.00.027 |
Втулка |
14Н.00.010спч-01 |
2 |
2 |
|
|
19 |
14Н.00.016 |
Шестерня ведущая |
14Н.00.010спч-01 |
1 |
1 |
Заказ. компл. с дет. поз. 33 |
|
20 |
14Н.00.018 |
Втулка |
14Н.00.010спч-01 |
2 |
2 |
|
|
21 |
30Д.72.41-5 |
Пружина |
5Н.6спч |
1 |
1 |
|
|
22 |
30Д.72.40-6-ИРП-1316 ТУ38 1051959-90 |
Манжета* |
5Н.6спч |
1 |
1 |
|
|
23 |
14Н.00.048 |
Фланец |
14Н.00.010спч-01 |
1 |
1 |
|
|
24 |
|
Болт М8-6gх20.68.016 ГОСТ 7808-70 |
14Н.00.010спч-01 |
4 |
4 |
|
|
25 |
|
Шпонка 10х8х36 ГОСТ 23360-78 |
14Н.00.010спч-01 |
1 |
1 |
|
|
26 |
|
Винт М8-6gх12.14Н ГОСТ 1478-93 |
14Н.00.000спч-04 |
2 |
2 |
|
|
27 |
14Н.00.002 |
Полумуфта |
14Н.00.000спч-04 |
1 |
1 |
|
110-112 |
28 |
14Н.00.003 |
Полумуфта |
14Н.00.000спч-04 |
1 |
1 |
|
|
29 |
3ВН.20-1 |
Болт |
14Н.00.000спч-04 |
6 |
6 |
|
|
30 |
|
Амортизатор* 3ВН.22-1-НО-68-1 ТУ38 1051959-90 |
14Н.00.000спч-04 |
6 |
6 |
|
|
31 |
|
Гайка М10-6Н.6 ГОСТ 5932-73 |
14Н.00.000спч-04 |
6 |
6 |
|
|
32 |
|
Шплинт 2,5х25 ГОСТ 397-79 |
14Н.00.000спч-04 |
6 |
6 |
|
|
33 |
14Н.00.019 |
Шестерня ведомая |
14Н.00.010спч-01 |
1 |
1 |
Заказ. компл. с дет. поз. 19 |
|
34 |
14Н.00.037 |
Пружина |
14Н.00.010спч-01 |
1 |
1 |
|
|
35 |
|
Шарик* 8,000-10 ГОСТ 3722-81 |
14Н.00.010спч-01 |
1 |
1 |
|
|
36 |
14Н.00.014 |
Крышка задняя |
14Н.00.010спч-01 |
1 |
1 |
|
|
37 |
14Н.00.036 |
Седло клапана |
14Н.00.010спч-01 |
1 |
1 |
|
|
38 |
14Н.00.035 |
Клапан |
14Н.00.010спч-01 |
1 |
1 |
|
|
39 |
14Н.00.033 |
Пружина клапана |
14Н.00.010спч-01 |
1 |
1 |
|
|
40 |
14Н.00.034 |
Шайба |
14Н.00.010спч-01 |
1 |
1 |
|
|
41 |
14Н.00.031 |
Винт регулировочный |
14Н.00.010спч-01 |
1 |
1 |
|
|
42 |
|
Гайка М12-6Н.04.016 ГОСТ 2526-70 |
14Н.00.010спч-01 |
1 |
1 |
|
|
43 |
14Н.00.038 |
Прокладка |
14Н.00.010спч-01 |
|
|
|
|
44 |
14Н.00.030 |
Крышка клапана |
14Н.00.010спч-01 |
1 |
1 |
|
|
45 |
14Н.00.040 |
Прокладка |
14Н.00.010спч-01 |
1 |
1 |
|
|
46 |
14Н.00.032 |
Колпачок |
14Н.00.010спч-01 |
1 |
1 |
|
110-112 |
47 |
|
Болт 3М8-6gх25.68.016 ГОСТ 7808-70 |
14Н.00.010спч-01 |
4 |
4 |
|
|
48 |
14Н.00.024 |
Пробка |
14Н.00.010спч-01 |
1 |
1 |
|
|
49 |
14Н.00.039 |
Прокладка |
14Н.00.010спч-01 |
1 |
1 |
|
|
50 |
14Н.00.049 |
Прокладка |
14Н.00.010спч-01 |
1 |
1 |
|
Рисунок 113 - Регулятор наддува предельный
Рисунок 114 - Регулятор наддува предельный
Таблица 68
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
113-114 |
|
17РНспч-1 |
Регулятор наддува предельный |
|
|
1 |
|
|
|
14РН.2спч-04 |
Клапан |
17РНспч-1 |
1 |
1 |
|
|
1 |
12РН.08-1-01 |
Гайка |
17РНспч-1 |
1 |
1 |
|
|
2 |
РИ 471.04.74-36 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
|
3 |
|
Шплинт 2х25.0112 ГОСТ 397-79 |
17РНспч-1 |
1 |
1 |
|
|
4 |
14РН.3спч-1 |
Корпус |
17РНспч-1 |
1 |
1 |
|
|
5 |
12РН.07 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
|
6 |
3РС.03.039 |
Кольцо уплотнительное |
17РНспч-1 |
2 |
2 |
|
|
7 |
14РН.5спч-1 |
Сопло |
17РНспч-1 |
1 |
1 |
|
|
8 |
12РН.03-1 |
Пружина |
17РНспч-1 |
1 |
1 |
|
|
9 |
14РН.6спч |
Опора |
17РНспч-1 |
1 |
1 |
|
|
10 |
17РН.1спч-1 |
Корпус |
17РНспч-1 |
1 |
1 |
|
|
11 |
14РН.04-1-01 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
|
12 |
14РН.4спч |
Крышка |
17РНспч-1 |
1 |
1 |
|
|
13 |
14РН.21 |
Мембрана |
17РНспч-1 |
2 |
2 |
|
|
14 |
14РН.02-1-01 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
|
15 |
14РН.01-1 |
Фланец |
17РНспч-1 |
1 |
1 |
|
|
16 |
|
Шпилька 2М10-6gх25.68.016 ГОСТ 22038-76 |
17РНспч-1 |
6 |
6 |
|
|
17 |
|
Шайба 10 65Г 05 ГОСТ 6402-70 |
17РНспч-1 |
7 |
7 |
|
|
18 |
|
Гайка М10-6Н.6.016 ГОСТ 5927-70 |
17РНспч-1 |
7 |
7 |
|
|
19 |
РИ 422.64.73-18.01 |
Штуцер |
17РНспч-1 |
1 |
1 |
|
|
20 |
РИ 471.04.74-10 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
113-114 |
21 |
|
Шпилька 2М16-6gх45.68.016 ГОСТ 22032-76 |
17РНспч-1 |
4 |
4 |
|
|
22 |
|
Шайба С.16.04.20.016 ГОСТ 11371-78 |
17РНспч-1 |
4 |
4 |
|
|
23 |
|
Шайба 16 65Г 05 ГОСТ 6402-70 |
17РНспч-1 |
4 |
4 |
|
|
24 |
|
Гайка М16-6Н.6.6.016 ГОСТ 2524-70 |
17РНспч-1 |
8 |
8 |
|
|
25 |
|
Шпилька 2М8-6gх75.68.016 ГОСТ 22032-76 |
17РНспч-1 |
6 |
6 |
|
|
26 |
|
Шайба 8 65Г 05 ГОСТ 6402-70 |
17РНспч-1 14РН.2спч-04 |
6 6 |
12 |
|
|
27 |
|
Гайка М8-6Н.6.016 ГОСТ 2524-70 |
17РНспч-1 14РН.2спч-04 |
6 6 |
12 |
|
|
28 |
14РН.28-1 |
Клапан |
14РН.2спч-04 |
1 |
1 |
|
|
29 |
14РН.9спч-1 |
Корпус |
14РН.2спч-04 |
1 |
1 |
|
|
30 |
РИ 471.21.74-06-01 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
|
31 |
|
Болт М12-6gх45.68.016 ГОСТ 7805-70 |
17РНспч-1 |
4 |
4 |
|
|
32 |
|
Шайба 12 65Г 05 ГОСТ 6402-70 |
17РНспч-1 |
4 |
4 |
|
|
33 |
|
Гайка М12-6Н.6.016 ГОСТ 3927-70 |
17РНспч-1 |
4 |
4 |
|
|
34 |
14РН.24 |
Пружина |
14Н.2спч-04 |
1 |
1 |
|
|
35 |
14РН.30 |
Втулка |
14Н.2спч-04 |
1 |
1 |
|
|
36 |
14РН.31 |
Шайба стопорная |
14Н.2спч-04 |
1 |
1 |
|
|
37 |
14РН.23 |
Упор |
14Н.2спч-04 |
1 |
1 |
|
|
38 |
14РН.27-1 |
Поршень |
14Н.2спч-04 |
1 |
1 |
|
113-114 |
39 |
37Д.67.17 |
Кольцо уплотнительное |
14Н.2спч-04 |
2 |
2 |
|
|
40 |
14РН.29-1-01 |
Прокладка |
14Н.2спч-04 |
1 |
1 |
|
|
41 |
14РН.10спч-02 |
Крышка |
14Н.2спч-04 |
1 |
1 |
|
|
42 |
|
Шпилька 2М8-6gх25.68.016 ГОСТ 22032-76 |
14Н.2спч-04 |
3 |
3 |
|
|
43 |
|
Шайба С.8.04.20.016 ГОСТ 11371-78 |
14Н.2спч-04 |
6 |
6 |
|
|
44 |
|
Шпилька 2М8-6gх40.68.016 ГОСТ 22032-76 |
14Н.2спч-04 |
3 |
3 |
|
|
45 |
14РН.26 |
Пробка |
14Н.2спч-04 |
1 |
1 |
|
|
46 |
РИ 471.04.74-06 |
Прокладка |
14Н.2спч-04 |
1 |
1 |
|
|
47 |
14РН.25-06 |
Дроссель |
14Н.2спч-04 |
1 |
1 |
|
|
48 |
|
Шпилька 2М10-6gх25.68.016 ГОСТ 22034-76 |
17РНспч-1 |
1 |
1 |
|
|
49 |
14РН.03-1-01 |
Прокладка |
17РНспч-1 |
1 |
1 |
|
Рисунок 115 - Фильтр грубой очистки масла
Таблица 69
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
115 |
|
ФМ22.000-13 ОМ3 |
Фильтр грубой очистки масла |
2А-9ДГ.000спч |
|
1 |
Для диз.-ген № 1 - 507 |
|
1 |
ФМ22.030спч-03 ФМ22.030спч-05 |
Корпус |
ФМ22.000-13 ОМ3 |
1 1 |
2 |
|
|
2 |
ФМ22.045-ИРП-1287 ТУ38 1051959-90 |
Кольцо уплотнительное* |
ФМ22.000-13 ОМ3 |
2 |
2 |
|
|
3 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65- 100 ºС Ц6.хр. ГОСТ 3057-90 |
ФМ22.000-13 ОМ3 |
4 |
4 |
|
|
4 |
|
Болт М20-6gх150.66.016 ГОСТ 7796-70 |
ФМ22.000-13 ОМ3 |
4 |
4 |
|
|
5 |
РИ 471.21.74-06 |
Прокладка |
ФМ22.000-13 ОМ3 |
3 |
3 |
|
|
6 |
РИ 411.67.74-55 |
Фланец |
ФМ22.000-13 ОМ3 |
2 |
2 |
|
|
7 |
|
Пружина тарельчатая II-1-2-25х12,5х1,05х0,65- 100 ºС Ц6.хр. ГОСТ 3057-90 |
ФМ22.000-13 ОМ3 |
12 |
12 |
|
|
8 |
|
Болт М12-6gх30.66.016 ГОСТ 7796-70 |
ФМ22.000-13 ОМ3 |
12 |
12 |
|
|
9 |
ФМ22.040-04 |
Пакет фильтрующий |
ФМ22.000-13 ОМ3 |
2 |
2 |
|
|
10 |
ФМ22.02.030-01 |
Стержень |
ФМ22.040-04 |
1 |
2 |
|
|
11 |
ФМ22.110 |
Элемент фильтрующий |
ФМ22.040-04 |
60 |
120 |
|
|
12 |
ФМ22.01.041 |
Стакан |
ФМ22.040-04 |
1 |
2 |
|
|
13 |
|
Гайка М18х1,5-6Н.6.016 ГОСТ 2524-70 |
ФМ22.040-04 |
1 |
2 |
|
|
14 |
ФМ22.01.090 |
Пробка сливная |
ФМ22.000-13 ОМ3 |
2 |
2 |
|
|
15 |
ФМ.21.003 |
Гайка |
ФМ22.000-13 ОМ3 |
2 |
2 |
|
|
16 |
РИ 471.04.74-14 |
Прокладка |
ФМ22.000-13 ОМ3 |
2 |
2 |
|
Рисунок 116 - Муфта соединительная
Таблица 70
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
116 |
|
34М.1спч-1-02 |
Муфта соединительная |
|
|
1 |
|
|
|
34М.1.1спч-1 |
Муфта |
34М.1спч-1-02 |
1 |
1 |
|
|
1 |
23М.1.04 |
Болт |
34М.1.1спч-1 |
10 |
10 |
|
|
2 |
34М.1.01-1 |
Диск ведущий |
34М.1.1спч-1 |
1 |
1 |
|
|
3 |
Д45.8.16 |
Кольцо направляющее |
34М.1спч-1-02 |
1 |
1 |
|
|
4 |
|
Гайка М20-6Н.6 ГОСТ 25228-73 |
34М.1спч-1-02 |
8 |
8 |
|
|
5 |
Д45.8.15 |
Кольцо направляющее |
34М.1спч-1-02 |
1 |
1 |
|
|
6 |
23М.1.03-1 |
Кольцо |
34М.1.1спч-1 |
54 |
54 |
Наиб. кол. |
|
7 |
23М.1.02 |
Диск ведомый |
34М.1.1спч-1 |
1 |
1 |
|
|
8 |
23М.1.06 |
Кольцо |
34М.1.1спч-1 |
10 |
10 |
|
|
9 |
23М.1.09 |
Шайба |
34М.1.1спч-1 |
10 |
10 |
|
|
10 |
23М.1.11 |
Гайка |
34М.1.1спч-1 |
10 |
10 |
|
|
11 |
|
Шплинт 5х71.05 ГОСТ 397-79 |
34М.1.1спч-1 |
10 |
10 |
|
|
12 |
23М.1.10 |
Гайка |
34М.1спч-1-02 |
8 |
8 |
|
|
13 |
|
Шплинт 5х50.05 ГОСТ 397-79 |
34М.1спч-1-02 |
8 |
8 |
|
|
14 |
23М.1.08 |
Болт |
34М.1спч-1-02 |
8 |
8 |
|
|
15 |
|
Болт 6М30х2.6gх95.38ХН3МА ОСТ 24.169.02-74 |
34М.1спч-1-02 |
8 |
8 |
|
|
16 |
34М.1.03 |
Пластина |
34М.1спч-1-02 |
4 |
4 |
|
|
17 |
34М.1.02-02 |
Штифт |
34М.1спч-1-02 |
8 |
8 |
|
Рисунок 117 - Клапан редукционный
Таблица 71
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
117 |
|
С535.05.73спч-41 |
Клапан редукционный |
2А-9ДГ.195спч |
|
1 |
|
|
|
С535.05.73спч-43 |
Клапан редукционный |
2А-9ДГ.195спч |
|
1 |
|
|
1 |
РИ 423.34.74 |
Пробка |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
2 |
РИ 471.04.74-02 |
Прокладка |
С535.05.73спч-41 С535.05.73спч-43 |
2 2 |
4 |
|
|
3 |
РИ 423.33.74 |
Корпус |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
4 |
РИ 535.11.73 |
Гайка |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
5 |
РИ 471.04.74-20 |
Прокладка |
С535.05.73спч-41 С535.05.73спч-43 |
2 2 |
4 |
|
|
6 |
РИ 535.09.81 |
Пружина |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
7 |
РИ 311.17.74-107 |
Кольцо |
С535.05.73спч-41 С535.05.73спч-43 |
3 3 |
6 |
|
|
8 |
РИ 535.08.73 |
Шпиндель |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
9 |
РИ 535.12.73 |
Винт |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
10 |
РИ 471.04.74 |
Прокладка |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
11 |
РИ 535.07.73 |
Корпус |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
|
12 |
РИ 471.04.74-20 |
Прокладка |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
2 |
|
117 |
13 |
РИ 420.16.73 РИ 420.16.73-01 |
Наконечник |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
1 1 |
|
|
14 |
РИ 420.15.73 РИ 420.15.73-01 |
Гайка |
С535.05.73спч-41 С535.05.73спч-43 |
1 1 |
1 1 |
|
Рисунок 118 - Клапан невозвратный
Таблица 72
Номер рисунка |
Номер позиции |
Обозначение сборочной единицы, детали |
Наименование сборочной единицы, детали |
Куда входит |
Примечание |
||
обозначение сборочной единицы |
количество, шт. |
||||||
в сбор. единице |
в изделии |
||||||
118 |
|
56773спч-2 |
Клапан невозвратный |
|
|
1 |
|
|
1 |
|
Болт М10-6gх25.68 ГОСТ 7805-70 |
56773спч-2 |
6 |
6 |
|
|
2 |
|
Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 ºС Хим.Окс.прм. ГОСТ 3057-90 |
56773спч-2 |
|
|
|
|
3 |
56773.04-2 |
Фланец |
56773спч-2 |
2 |
2 |
|
|
4 |
5677305-2 |
Прокладка |
56773спч-2 |
2 |
2 |
|
|
5 |
5677303-1 |
Клапан |
56773спч-2 |
1 |
1 |
|
|
6 |
5677301-1 |
Корпус |
56773спч-2 |
1 |
1 |
|
|
7 |
|
Болт М10-6gх30.68 ГОСТ 7805-70 |
56773спч-2 |
6 |
6 |
|
