Монтаж конструкций покрытия одноэтажных зданий Конструкции покрытия (стропильные фермы и балки, подстропильные фермы, плиты покрытия) монтируют, как правило, комплексным методом. Более рационален раздельный метод монтажа конструкций покрытия двумя кранами одновременно. При этом методе одно звено монтажников с одним краном устанавливает стропильные конструкции, а второе звено с другим краном - плиты покрытия. Технико-экономические расчёты показывают, что монтаж двумя кранами позволяет значительно сократить продолжительность работ и обеспечить снижение накладных расходов. Одна- ко организационные трудности по обеспечению бесперебойной и безопасной работы двух кранов в одной монтажной зоне не позволяют широко использовать этот метод. Комплексный метод монтажа конструкций покрытия рассматривается в двух вариантах: продольном и поперечном (рис. 22, 23).

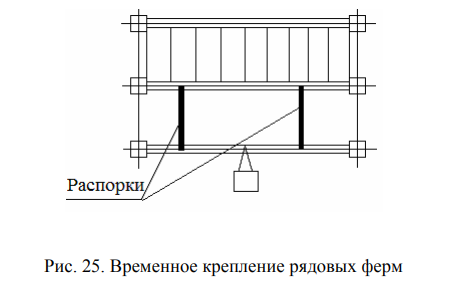

Поперечный метод можно применять в следующих случаях: 1) при шаге 12 м; 2) когда монтируемые здания являются бескрановыми; 3) когда монтируемые здания являются бесфонарными. Монтаж покрытия возможен с колёс или с предварительной раскладкой у места монтажа. Шестиметровые плиты обычно раскладывают у места монтажа, а остальные конструкции желательно монтировать с колёс. Фермы и балки покрытия устанавливают в проектное положение монтажники, находящиеся на монтажных площадках, прикреплённых к 38 колоннам, путём совмещения осевых рисок на их торцах с разбивочными рисками на колоннах. После выверки фермы закрепляют сваркой. Верхний пояс фермы должен быть дополнительно раскреплён расчалками (первые две фермы) или инвентарными распорками (одна на ферму 18 м и две на ферму 24 м) (рис. 25). Расчалки крепят за переставные инвентарные якоря или за основание ранее установленных колонн.

При значительных объёмах монтажных работ целесообразно применение крышевого кондуктора-распорки, который обеспечивает выверку и временное крепление монтируемой фермы. Крышевой кондуктор устанавливают на покрытие ранее смонтированной ячейки. Для ориентирования монтируемых ферм могут применяться пластины-фиксаторы, приваренные к оголовкам колонн, а также кондукторы, установленные на колоннах.

Строповку ферм осуществляют траверсами со стропами в двух или четырёх точках. Стропы крепят в обвязку в узлах фермы. До монтажа на ферме укрепляют пеньковые канаты для наведения и разворачивания фермы в процессе монтажа, распорки, лестницы для расстроповки, для передвижения монтажников по нижнему поясу ферм натягивают стальной канат, к которому крепят карабин предохранительного пояса (рис. 27).

Плиты покрытия длиной 6 м стропят четырёхветвевым стропом, плиты длиной 12 м - траверсой. На плитах до подъёма устанавливают решётки ограждения. Первую плиту монтируют с площадок, приваривают в четырёх точках, следующие плиты приваривают в трёх точках и монтируют с установленных плит. После установки плит покрытия снимают распорки (рис. 26).

Для уменьшения вылета стрелы крана рекомендуется применять самоходные краны с гуськами и краны в башенно-стреловом исполнении.

По железобетонным фермам плиты укладывают от одного края к другому, в зданиях с фонарями первыми монтируют плиты по ферме, затем по фонарю (рис. 28, 29).

Металлические фермы Строповку металлических ферм ведут за две или четыре точки. Если устойчивость фермы недостаточна, её усиливают на момент монтажа. Применение специальной траверсы (рис. 30) позволяет избежать усиления. Траверса имеет вертикальные стойки с кронштейнами, на которые опирается ферма в уровне нижнего пояса. Вместо распорок устанавливают постоянные связи. При длине фермы 18 м используют две распорки, при длине фермы больше 18 м – три распорки. Плиты покрытия на металлические фермы монтируют симметрично от опорных узлов к коньку (рис. 31).

Монтаж наружного стенового ограждения Процесс монтажа стеновых панелей наиболее трудоёмкий и может составлять до 30÷40 % трудозатрат всего здания. В большинстве случаев стеновые панели монтируют самостоятельным потоком после монтажа каркаса здания и покрытия. В качестве монтажного механизма чаще всего используют другой кран, так как здесь не требуется большой грузоподъёмности. В связи с тем, что панели выполняют ограждающие и эстетические функции, точность монтажа и качество заделки швов имеют большое значение. Вертикальность установленной панели контролируют по двум граням при помощи рейки-отвеса. Крепление панели осуществляют сваркой закладных деталей панели с закладными деталями колонны. Специальную разбивку не производят: установку ведут, ориентируясь на оси колонн. На высотных зданиях рациональней использовать крыш ные краны. При больших объёмах работ целесообразно в потоками: 1) установка панелей нижних рядов до оконных проёмов; 2) установка оконных проёмов и простеночных панел 3) установка верхних рядов панелей. Строповка 6-метровых панелей производится за две точки стропом, 12-метровых панелей - за две или четыре точки траверсой. Наиболее сложным вопросом в организаци панелей промышленных зданий является удачный выбор подмостей для монтажников. В этом случае необходима их большая мобильность, так как монтаж одной панели продолжается недолго. При возможности используются автомобили, оборудованные выдвижными люльками (рис. 32, 33), а также различные самоподъёмные подмости, которые крепят к несущим конструкциям покрытия (фермы, балки).

При большом количестве панелей можно использовать самоходные краны, специально оборудованные для монтажа панелей монтажной площадкой (рис. 33). Заделку горизонтальных и вертикальных швов ведут параллельно с монтажом панелей. Раскладка панелей производится у места установки комплектом на высоту. Панели складируют вертикально в кассеты или наклонно на пирамиды. Установку панелей на пирамиду ведут симметрично с двух сторон.

В зависимости от параметров крана с одной стоянки монтируют один два пролёта панелей на всю высоту (рис. 34).
