ГИА 2020 ТСП / 3.1

Колонны одноэтажных зданий массой от 1.8 до 26 т, высотой 3.8÷19 м монтируют в фундаменты стаканного типа. До установки колонн в фундаменты необходимо произвести следующие работы: 1) принять по акту (с приложением исполнительной геодезической схемы) фундаменты; 2) закрыть стаканы фундаментов и засыпать пазухи фундаментов (произвести обратную засыпку); 3) устроить подъезды для крана и транспортных средств; 4) подготовить площадки для складирования колонн; 5) доставить в зону монтажа необходимые монтажные средства и инструменты (согласно нормокомплекту); 6) нанести риски установочных осей на верхние грани фундаментов и боковые грани колонн. 6) нанести риски установочных осей на верхние грани фундаментов и боковые грани колонн. Манипулятор позволяет осуществлять точное перемещение колонн в горизонтальной и вертикальной плоскости при управлении машинистом из кабины крана. Как правило, железобетонные колонны одноэтажных зданий раскладывают возле подготовленных к монтажу фундаментов на деревянные подкладки таким образом, чтобы не менять вылет стрелы крана во время монтажа (рис. 8). Для нетяжёлой колонны применяется метод монтажа «на весу», для тяжёлой двухветвевой колонны - методы поворота и поворота со скольжением.

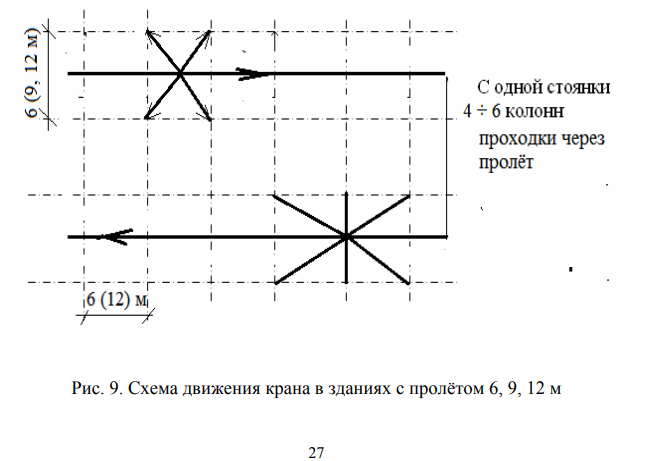

Схема движения крана принимается в зависимости от величины пролётов и шага колонн (рис. 9, 10).

Проектные отметки опорных площадок по высоте обеспечиваются установкой на дно стакана фундамента армобетонных подкладок размером 100100 мм, толщиной 20 и 30 мм из раствора М200 армированные сеткой 1010 см из проволоки диаметром 1 мм или устройством выравнивающего слоя из бетонной или растворной смеси. Совмещение осей колонны и разбивочных осей на фундаменте следует контролировать по двум перпендикулярным осям с помощью деревянного угольника и металлического метра. Вертикальность колонн необходимо проверять с помощью двух теодолитов по двум взаимно перпендикулярным разбивочным осям (рис. 11). Отметки опорных площадок для подкрановых балок и стропильных конструкций, а также дна стаканов контролируют нивелированием. Для временного крепления колонн в стакане фундамента используют клинья (деревянные, железобетонные, металлические), инвентарные клиновые вкладыши, жёсткие кондукторы (рис. 12). Для крепления колонн сечением 400400 мм используют четыре клина или клиновых вкладыша, при большем сечении и двухветвевых колоннах - шесть клиньев (рис. 13).
