Вариант 22

1. Вопрос: Характеристика электродов с основным покрытием

2. Вопрос: Выполните сравнительный анализ конструктивных и технологических особенностей двух источников питания сварочной дуги, представленных на рисунках.

Рис.1 Рис.2

3. Вопрос: Расшифруйте условное обозначение сварочных материалов:

1. Св-10Х19Н10М3Б

2. 12Х17Г9Н4А

3. Э46 – АНО-18 –5,0 – УД 1 ГОСТ 9466-75

Е 43 2(3) – РЖ4 ГОСТ 9467-75

Решение:

1. Вопрос:

Основное покрытие - обозначается буквой Б. Это покрытие содержит: карбонат кальция СаСО₃₃, карбонат магния, плавиковый шпат СаF2, мрамор, мел

Марки электродов: УОНИ-13/45, УОНИ-13/55, ОЗС-2.

Электроды с покрытием этого вида применяются для сварки швов во всех ответственных конструкций.

Для сварки используют в основном постоянный ток обратной полярности.

Преимущества:

• Металл шва, наплавленный электродами с основным покрытием, мало насыщается кислородом азотом, водородом.

• Металл шва мало склонен к образованию кристаллизационных трещин и старению, как при положительных, так и при отрицательных температурах.

Недостатками основного покрытия является:

• низкая стабильность горения дуги

• повышенная склонность к образованию пор в швах при сварке удлиненной дугой, при больших зазорах, при наличии окалины и коррозии на поверхности свариваемого металла, при увлажнении покрытия

2. Вопрос:

Рис.1 – Сварочный преобразователь, который является источником постоянного тока. Преобразователь передвижной. Преобразователи состоят: из генератора и электродвигателя или двигателя внутреннего сгорания.

Генераторы имеют движущиеся (вращающиеся) с большой скоростью части, за которые быстро изнашиваются. Коэффициент полезного действия их ниже, чем, у трансформаторов. Они более сложны и трудоемки в изготовлении, поэтому их стоимость более высокая

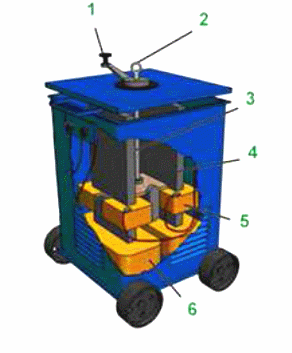

Рис.2 - Сварочный трансформатор, который является источником переменного тока. Трансформатор стационарный. Трансформатор состоит из стального сердечника (магнитопровода) и двух изолированных обмоток ( первичной и вторичной). Обмотка, подключенная к сети, называется первичной, а обмотка, подключенная к электрододержателю и свариваемому изделию, - вторичной.

3. Вопрос:

1. Св-10Х19Н10М3Б

Св – сварочная проволока;

10 – 0,10% углерода;

Х19 – 19% хрома;

Н10 – 10% никеля;

М6 – 6% молибдена;

Б – ≤1% ниобия

2. 12Х17Г9Н4А

Сталь;

12 – 0,12% углерода;

Х17 – 17% хрома;

Г 9– 9% марганца ;

Н 4– 4% никеля;

А – пониженное содержание вредных примесей (серы и фосфора)

3. Э46 – АНО-18 –5,0 – УД 1 ГОСТ 9466-75

Е 43 2(3) – РЖ4 ГОСТ 9467-75

Э46 - тип электрода;

АНО-18 – марка электрода;

5.0 – диаметр электрода 5 мм;

У – предназначен для сварки углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву до 600 МПа;

Д – электрод с толстым покрытием;

1– группа по качеству 1;

Е 43 2 (3) – группа индексов, характеризующих химический состав наплавленного металла и металла шва;

Р – электрод с рутиловым покрытием;

Ж – электрод содержит железный порошок;

4– для нижнего и нижнего в "лодочку" положения;
