Вариант 1

1. Вопрос: Дайте определение свариваемости металла.

2. Вопрос: Проведите сравнительный анализ технологических особенностей способов ведения электрода.

Рис.1 Рис.2 Рис.3 Рис.4 Рис.5 Рис.6

3. Вопрос: Расшифруйте условное обозначение сварочных материалов:

1. Св-09Х16Н25М6АФ

2. 38Х2Н2МА

3. Э46-АНО-4-3,0-УД2 ГОСТ 9466-75

Е 43 2 (3)-Р2 ГОСТ 9467-75

Решение:

1. Вопрос:

Свариваемостью называют свойство металла или сочетания металлов образовывать при установленной технологии сварки соединения, отвечающие требованиям, обусловленным конструкцией и эксплуатацией изделия

2. Вопрос:

Для получения валика нужной ширины производят поперечные колебательные движения электрода.

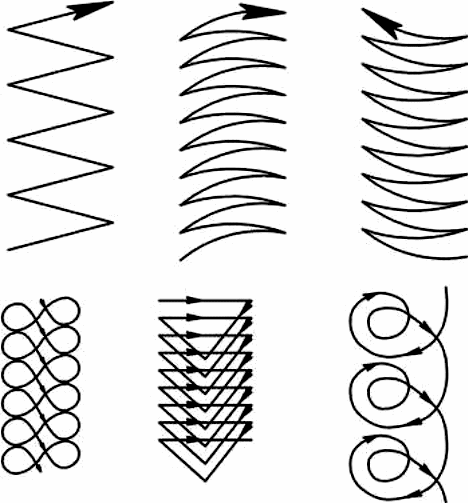

Наиболее распространенные виды поперечных колебательных движений электрода при ручной сварке:

• прямые по ломаной линии (Рис.1);

• полумесяцем, обращенным концами к наплавленному шву (Рис.2);;

• полумесяцем, обращенным концами к направлению сварки (Рис.3);

• треугольником (Рис.4);

• петлеобразные с задержкой в определенных местах (Рис.5 и Рис.6).

Поперечные движения по ломаной линии часто применяют при сварке листов встык без скоса кромок в нижнем положении.

Движения полумесяцем, обращенным концами к наплавленному шву, применяют для стыковых швов со скосом кромок и для угловых швов с катетом менее 6 мм, выполняемых в любом положении электродами диаметрами до 4 мм.

Движения полумесяцем, обращенным концами к направлению сварки применяют для сварки в нижнем положении, а также для вертикальных и потолочных швов с выпуклой наружной поверхностью.

Движения треугольником применяют при выполнении угловых швов с катетами шва более 6 мм и стыковых со скосом кромок в любом пространственном положении. В этом случае достигается хороший провар корня и удовлетворительное формирование шва.

Петлеобразные движения применяют в случаях, требующих большого прогрева металла по краям шва, главным образом при сварке листов из высоколегированных сталей. Эти стали обладают высокой текучестью и для удовлетворительного формирования шва приходится задерживать электрод на краях, с тем, чтобы предотвратить прожог в центре шва и вытекание металла из сварочной ванны при сварке вертикальных швов.

3. Вопрос:

1. С в-09Х16Н25М6АФ

Св – сварочная проволока;

09 – 0,009% углерода;

Х16 – 16% хрома;

Н25 – 25% никеля;

М6 – 6% молибдена;

А – пониженное содержание вредных примесей (серы и фосфора);

Ф – ≤1% ванадия

2. 38Х2Н2МА

Сталь;

38 – 0,38% углерода;

Х2 – 2% хрома;

Н2 – 2% никеля;

М – ≤1% молибдена;

А – пониженное содержание вредных примесей (серы и фосфора);

3. Э46-АНО-4-3,0-УД2 ГОСТ 9466-75

Е 43 2 (3)-Р2 ГОСТ 9467-75

Э46 - тип электрода;

АНО-4 – марка электрода;

3.0 – диаметр электрода 3 мм;

У – предназначен для сварки углеродистых и низколегированных конструкционных сталей с временным сопротивлением разрыву до 600 МПа;

Д – электрод с толстым покрытием;

2 – группа по качеству 2;

Е 43 2 (3) – группа индексов, характеризующих химический состав наплавленного металла и металла шва;

Р – электрод с рутиловым покрытием;

2 – для сварки во всех пространственных положениях, кроме, вертикального "сверху вниз"
