ОБЩИЕ ПОЛОЖЕНИЯ
При цементировании нефтяных и газовых скважин, гидравлическом разрыве пластов и гидропескоструйной перфорации необходима обвязка большого количества насосных агрегатов между собой и с устьевой головкой скважины. С этой целью обычно используется передвижной агрегат – блок манифольда.
2. ЦЕЛЬ РАБОТЫ
Изучить назначение и устройство блока манифольда 1БМ – 700 и его составных частей. Рассмотреть условия и порядок работы агрегата, содержание работ по его техническому обслуживанию и ремонту.
3. Содержание работы
Лабораторная работа включает самостоятельное изучение блока манифольда 1БМ – 700, анализ, обсуждение и защиту изученного материала.
4. порядок выполнения работы
Лабораторная работа проводится в два этапа:
а) самостоятельное внеаудиторное изучение студентом материала по теме (раздел 5);
б) практические занятия в лаборатории.
В процессе внеаудиторной работы студент должен:
– изучить назначение и устройство блока манифольда 1БМ – 700 и его составных частей;
– рассмотреть подготовку агрегата к работе и порядок выполнения работ;
– изучить виды технических воздействий и их периодичность;
– ответить на вопросы для самопроверки.
На практических занятиях с использованием лабораторного оборудования, макетов, плакатов и справочных материалов студент закрепляет полученные знания. После изучения темы преподаватель проводит анализ, обсуждение и защиту изучаемой темы.
5. Блок манифольда 1бм – 700
5.1. Назначение агрегата
Блок манифольда 1БМ – 700 представлен на рис.1.
Блок манифольда 1БМ – 700 предназначен для обвязки насосных агрегатов между собой и с устьевой головкой при цементировании нефтяных и газовых скважин, гидравлическом разрыве пластов и гидропескоструйной перфорации.

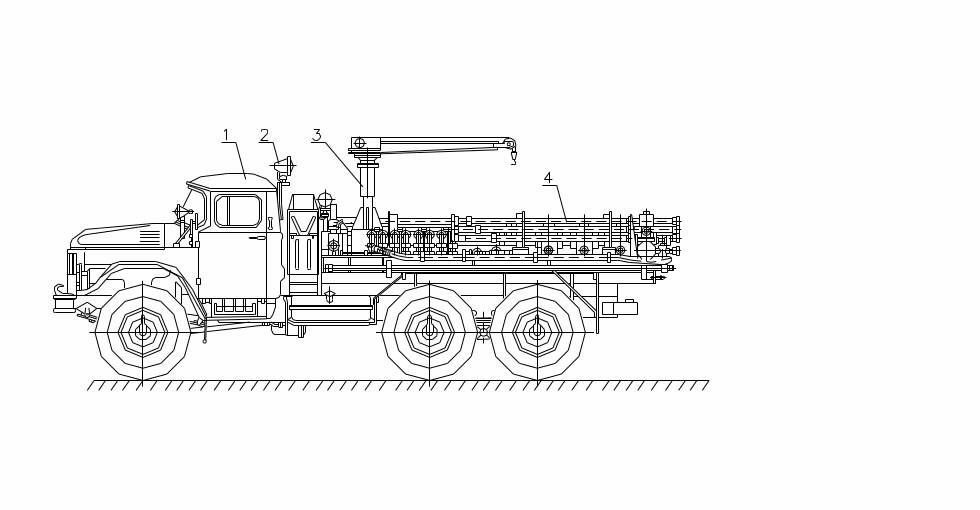

Рис.1. Блок манифольда 1БМ – 700
1 – монтажная база оборудования, 2 – фара, 3 – подъемная стрела, 4 – вспомогательный трубопровод
5.2. Устройство и работа агрегата
Все оборудование блока манифольда смонтировано на автомобиле повышенной проходимости ЗИЛ – 131 и состоит из следующих узлов:
напорного коллектора;
раздающего коллектора;
вспомогательного трубопровода;
подъемной стрелы.
С помощью напорного коллектора блок манифольда соединяется с насосными и цементировочными агрегатами. Раздающий коллектор распределяет рабочую жидкость (промывочный раствор, воду, песчано-жидкостную смесь) цементировочным и насосным агрегатам. На платформе автомобиля имеется площадка для перевозки устьевой аппаратуры, погрузка и разгрузка которой проводятся подъемной стрелой.
