1.6 Расчет вибрационной надежности облопачивания

Минимальная собственная частота единичной вращающейся лопатки с бандажом:

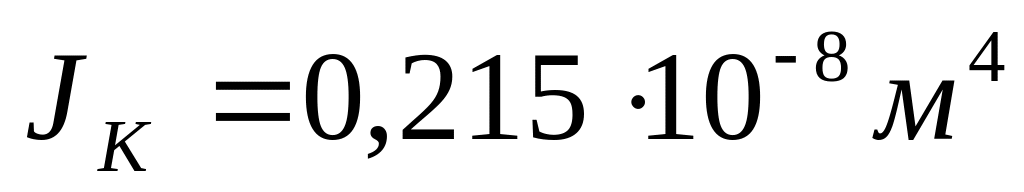

где плотность материала лопатки; - момент инерции сечения лопатки; F₀ =0,000207 м² - площадь поперечного сечения лопатки; - высота лопатки; модуль упругости, – число лопаток в пакете.

Тогда,

Собственная частота пакета лопаток:

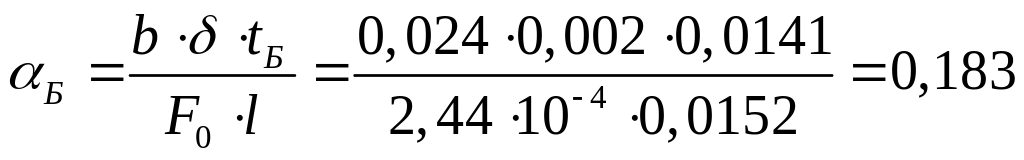

Определим коэффициенты:

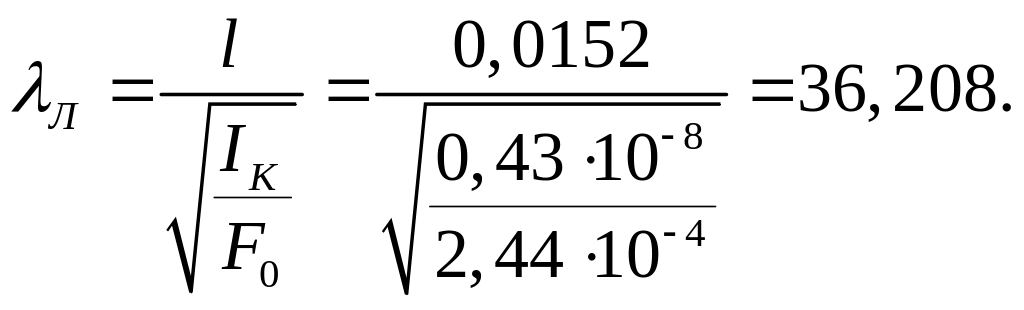

Гибкость лопатки:

По рис. 5.11 [3] получаем

Определим влияние вращения на частоту колебаний по тону А₀.

Определим влияние вращения на частоту колебаний по тону .

Динамическая частота на расчетном режиме:

где .

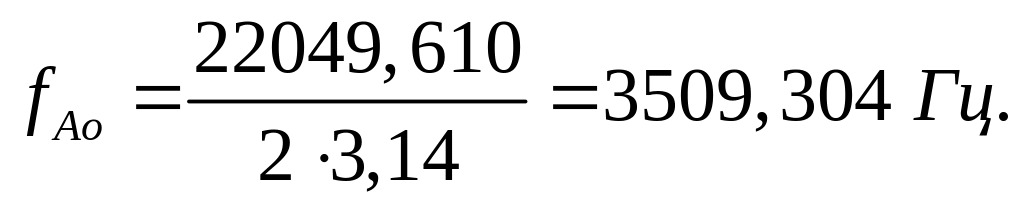

Частота колебаний на расчетном режиме (в Гц):

Рис. 6. Диаграмма Кэмпбелла.

Абсциссы точек пересечения лучей кратности с кривой частоты f_д колебаний начинаются от рабочей >15% для k=2, >8% для k=3, >6% для k=4, >5% для k=5, >3% для k=6, следовательно, лопатка вибронадежна.

3 Расчёт на прочность диска последней ступени

Исходные данные: n = 3000 об/мин, R =0,884 м, r_о = 0,1312 м,

r₁= r_в = 0,2361 м, r₂ = 0,46898 м, у₁= 0,0803 м, у_в = 0,2049 м, у₂ = 0,05145 м,

_r0 = -5 МПа. Материал: ст. 35ХМ ρ = 7750 кг/м³.

Рисунок 8 – Диск последней ступени

Центробежная нагрузка на внешнем радиусе полотна:

,

где С_Л – центробежная сила облапачивания;

С_об – центробежная сила обода диска;

k – коэффициент, учитывающий разгружающее действие обода, k=2/3 для Т –образных и грибовидных хвостовиков, k=1,0 – для дисков с осевой завязкой хвостовиков лопаток, а так же дисков последних ступеней, имеющих большие значения внешнего радиуса.

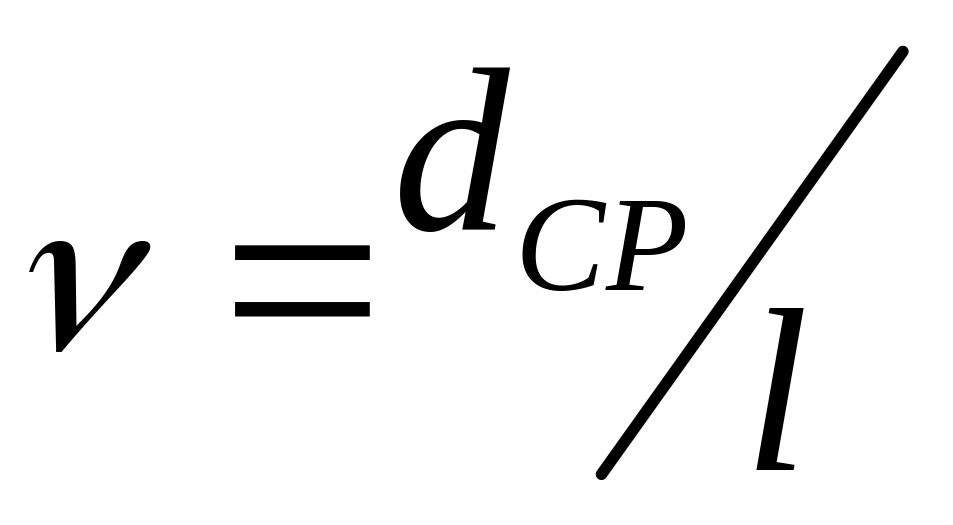

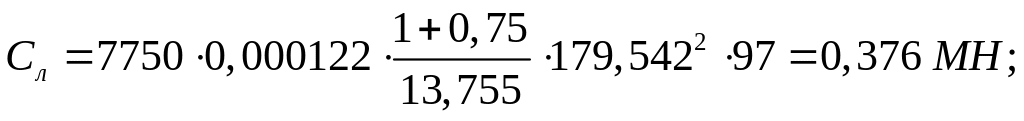

, где ; =1,143/0,0831=13,755;

u_ср= π·d_ср·n/60 = π ·1,143·3000/60 = 179,542 м/с;

z = 97шт.; F_к = 0,000122 м²;

Материал лопаток: 20Х13 с плотностью ρ = 7750 кг/м³;

Центробежная сила обода диска:

где h = 0,05545 м; b₁=0,071 м; r_об = 0,52465 м.

Центробежная сила бандажа:

где

Тогда

1. Разбиваем втулку, полотно и обод диска на ряд сечений, включающих граничные радиусы:

для втулки: х = 0,1312; 0,184; 0,2361;

для полотна: x = 0,2361; 0,294; 0,353; 0,411; 0,469;

где x – текущий радиус.

2. Определяем радиус полного конуса:

3. Для выбранных сечений определяем:

   1. для втулки – отношение x/r_o;

   2. для полотна диска – x/R.

По графикам [2, рис. 34, с. 56] и [2, рис. 39, с. 65] определяем:

-для втулки: К₁, К₂, К₃, К′₁, К′₂, К′₃;

-для полотна p_с, p₁, p₂, q_c, q₁, q₂;

Результаты приведены в таблице 3.

4. Определяем напряжения в тонких вращающихся кольцах радиусов r_o ,R:

;

Определим методом двух расчётов напряжения в диске.

I расчёт.

Исходные данные:

об/мин;

МПа (действительное);

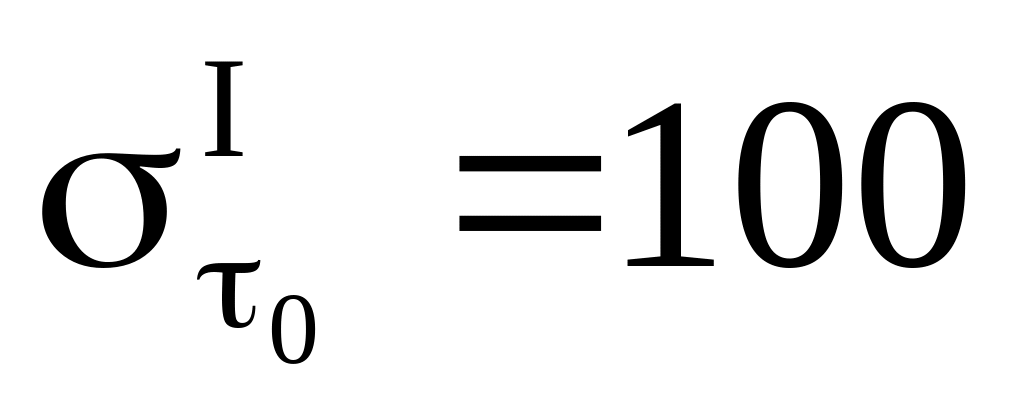

МПа – принимаем произвольно.

Результаты первого расчёта приведены в таблице 4.

Расчётные зависимости для втулки:

Расчётные зависимости для полотна диска:

Найдём постоянные интегрирования А^I и В^I. Запишем уравнения для расчёта напряжений на радиусе r₁ конического диска.

;

.

Значения и находим по уравнениям перехода от ступицы к полотну:

47,453 = 104,565+А^I·2,01+В^I·(-8,01);

65,330 =100,98+А^I·1,595+В^I·13,01;

Получаем значения постоянных интегрирования:

А^I=-26,424; В^I=0,499.
