Таким образом, вся энергия пойдет на вход приемника (плечо 2).

На входе плеча 2 стоит резонансный разрядник для защиты приемника от мощных сигналов, просачивающихся через ЩМ1 во время передачи, либо отраженных от несогласованной нагрузки волноводного тракта, а возможно, и от другой РЛС.

Один из главных элементов АП любого типа – высокочастотный газовый разрядник.

В судовых навигационных РЛС применяются разрядники широкополосного типа, имеющие постоянную фиксированную настройку, отчего упрощается регулировка РЛС в судовых условиях.

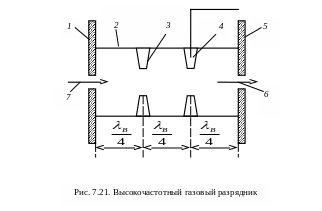

Разрядник выполняется в виде герметизированного прямоугольного волновода 2 длиной около 3/4В и стандартным сечением (рис. 7.21).

Разрядник сдержит 2 пары электродов 3 конусной формы, расположенных на расстоянии В /4 один от другого.

Пара электродов, находящихся ближе к выходному окну 6, снабжена дополнительным поджигающим электродом 4, на котором подается напряжение отрицательной полярности.

Включается разрядник в волновую линию с помощью соединительных фланцев 1, 5. Для уменьшения времени срабатывания разрядник наполняется смесью водорода и паров воды под небольшим давлением.

При воздействии зондирующего импульса передатчика первой из-за быстрой ионизации газа замыкается пара электродов, снабженная поджигающим электродом.

Затем отраженная волна от короткозамкнутой пары электродов создает высокое пробивное напряжение на первой паре.

При коротком замыкании первой пары электродов и достаточной входной мощности образуется электрический разряд на входном окне 7.

Возникающая при разряде плазма, обладая высокой проводимостью, закорачивает входное окно и защищает приемник от проникновения мощных импульсов передатчика.

7.6. Основные особенноси и параметры антенн

СОВРЕМЕННЫХ СУДОВЫХ РЛС

На рис. 7.22 изображен внешний вид антенных устройств одно и двух канальной автоматизированной радиолокационной станции «Ряд» (3,5 и 10 см диапазона волн).

А3266

А3233

А1035

Рис 7.22 Внешний вид антенных устройств автоматизированной РЛС «Ряд»

Радиолокационная станция "Ряд" является дальнейшим развитием известной навигационной РЛС типа "Океан", которой было поставлено более тысячи комплектов, как судовых, так и береговых модификаций данной станции.

Табл. 7.3.

Параметры

А3266

А3233

А1035

Диапазоны частот, МГц

Усиление, дБ

Ширина диаграммы направленности

- в горизонтальной плоскости, град

- в вертикальной плоскости, град

Размах излучателя, мм

Скорость обзора, об/мин

Потребляемая мощность, Вт

8880-9250

34

0,35

25

6600

8, 16

650

9400-94609(Х)

31

0,75

25

3412

8, 10, 12, 16, 20, 24

350

3030-3090(S)

27

2,25

25

3474

8, 10, 12, 16, 20, 24

650

В таблице 7.3 приведены основные параметры антенн 3см (X) и 10 см (S) диапазона, устанавливаемых в навигационных РЛС данной модификации.

Шестиметровые антенны в такой РЛС запитываются СВЧ-энергией в центре, что позволяет получить высокую разрешающую способность по дальности при длительности импульса 50 – 70 нс и устранять зависимость направления излучения от несущей частоты импульсов.

Питание привода антенн осуществляется напряжением 220/380 В (частота 50 Гц).

На рис. 7.23 показан внешний вид антенных устройств, применяемых в РЛС серии «Наяда» («Наяда-34МЕ», «Наяда-34М», «Наяда-25М1», «Наяда-25МЕ», «Наяда-25М1Р»), которые являются дальнейшим развитием известной и хорошо зарекомендовавшей себя судовой навигационной РЛС «Наяда-5».

а)

б)

в)

Рис. 7.23

Антенные устройства навигационных РЛС

серии «Наяда»

а) - Х-диапазон (3 см), размах 3,0 м

б) – Х диапазон (3см), размах 1,6 м

в) – S-диапазон (10 см)

В антенные устройства навигационных РЛС серии «Наяда» входят приемопередатчики, т.е. они представляют собой антенно-передающие-приемные устройства. В этих устройствах обеспечивается быстросъемность модуля приемопередатчика, других устройств, а также ремонт методом агрегатной замены. Включение и выключение питания таких модулей обеспечивается дистанционным способом. Встроенные средства контроля включают допусковый контроль излучаемой мощности и чувствительности приемника; контроль сигналов в узловых точках по вызову

Основные технические параметры антенных устройств навигационных РЛС серии «Наяда» приведены в табл. 7.4.

Табл. 7.4.

Параметры

Х-диапазон (3 см), 3,0 м

Х диапазон (3см), 1,6 м

S-диапазон (10 см)

Усиление, дБ

Ширина диаграммы направленности

- в горизонтальной плоскости, град

- в вертикальной плоскости, град

Скорость обзора, об/мин

Поляризация

Потребляемая мощность, Вт

Скорость ветра (макс), узлы

Рабочая температура, °С

Масса, кг

31

0,8

26

23 или 46

горизонтальная

300

100

– 40  + 55

80

28

1,6

27

23 или 46

горизонтальная

300

100

– 40  + 55

80

27

2,1

20

24

вертикальная

700

100

– 40  + 55

180

Н а рис. 7.24 представлено антенное устройство навигационной РЛС «Галс», предназначенной для обеспечения нави- гации и повышения безопасности плава- ния судов валовой вместимостью до 150 тонн. Антенное устройство с входящим в его состав приемопередатчиком обладает небольшими габаритными размерами, ма- лой потребляемой мощностью и высокой надежностью. Длина волны – 3 см. Размер антенны в колпаке составляет всего лишь 60 см, а вес – 9,8 кг.

Рис. 7.24.

Антенное и индикаторное

устройство навигационной РЛС «Галс»
