Лабораторное занятие №1

Тема: Исследование работы горочной нормально разомкнутой рельсовой цепи с частотой 50Гц

Цель работы :Изучение особенностей построения и анализ работы горочной рельсовой цепи 50Гц.

Оборудование и раздаточный материал:

1. Лабораторный стенд «Горочные рельсовые цепи».

2. Схема горочной рельсовой цепи.

Порядок выполнения работы

1. Перечислить особенности построения и принципа действия горочных рельсовых цепей .

2. Перечислить элементы схемы горочной рельсовой цепи переменного тока частотой 50Гц.

3. Изучить режимы работы рельсовой цепи.

4. Ответить на поставленные вопросы согласно варианту.

Содержание отчета :

1. Особенности построения и принципа действия горочной рельсовой цепи 50 Гц

2. Элементы схемы горочной рельсовой цепи переменного тока частотой 50Гц.

3. Ответ на поставленный вопрос

4. Вывод.

Вариант 3 вопрос

Вариант	Ситуативное задание
1	Обозначить на схеме положение всех элементов схемы рельсовой цепи при заходе первой колесной пары первой тележки отцепа на рельсовую цепь
2	Обозначить на схеме положение всех элементов при освобождении последней колесной парой отцепа рельсовой цепи
3	Обозначить на схеме положение всех элементов при вступлении ската 1колесной пары отцепа в зону действия магнитной педали П2 рельсовой цепи
4	Обозначить на схеме положение всех элементов при вступлении ската 1колесной пары отцепа в зону действия магнитной педали П1 рельсовой цепи
5	Обозначить на схеме положение всех элементов при выходе 1колесной пары отцепа из зоны действия магнитной педали П2 рельсовой цепи
6	Обозначить на схеме положение всех элементов при выходе 1колесной пары отцепа из зоны действия магнитной педали П1 рельсовой цепи
7	Обозначить на схеме положение всех элементов при выходе 1колесной пары длиннобазного отцепа из зоны действия магнитной педали П1 рельсовой цепи
8	Обозначить на схеме положение всех элементов при входе 1колесной пары последней тележки длиннобазного отцепа в зону действия рельсовой цепи
9	Обозначить на схеме положение всех элементов при выходе 1колесной пары отцепа из зоны действия магнитной педали П1 рельсовой цепи и потере шунтовой чувствительности в данный момент
10	Обозначить на схеме положение всех элементов схемы рельсовой цепи при заходе первой колесной пары первой тележки отцепа на рельсовую цепь и потере шунтовой чувствительности в данный момент

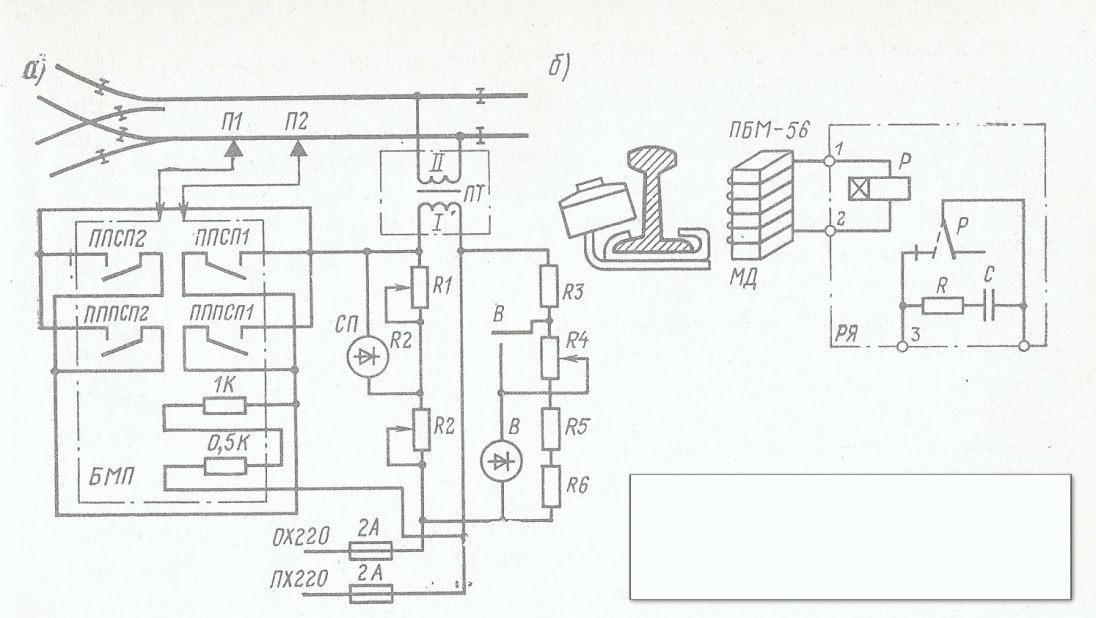

Рисунок 1 – схема нормально разомкнутой рельсовой цепи частотой 50Гц
