Введение
Методические указания предназначены для работы на практических занятиях по дисциплинам «Водоснабжение и водоотведение» и «Санитарно-техническое оборудование зданий» студентов строительных специальностей и направлений очной формы обучения. Для студентов, обучающихся заочно или заочно с сокращённым сроком, данные методические указания являются заданием для контрольной работы.
Выполнение заданий представленных методических указаний предусматривает самостоятельную работу с учебной, нормативной и справочной литературой с целью лучшего усвоения знаний, полученных при изучении дисциплины, и приобретения навыков решения практических и инженерных задач по водоснабжению и водоотведению.
Задание на контрольную работу задача 1
Рассчитать сеть внутреннего водопровода жилого здания, квартиры которого оборудованы умывальниками, мойками, ваннами с душами (или только душами – варианты 2, 5 и 9) и унитазами со смывными бачками (схема водопровода показана на рис. 1).

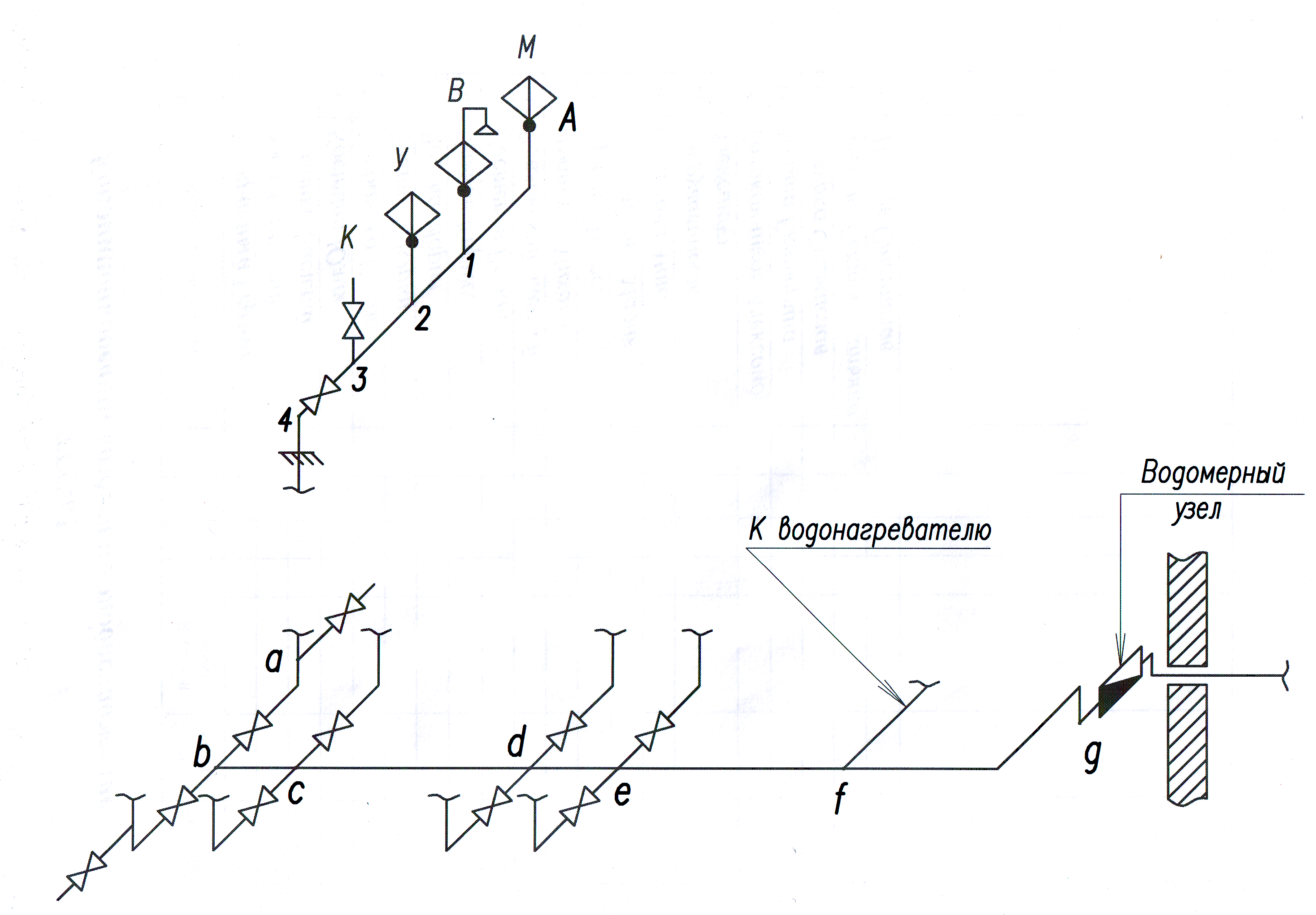

Рис. 1 Типовая схема водопровода
Здание оборудовано централизованной системой горячего водоснабжения с приготовлением горячей воды в водонагревателе, расположенном в подвале.
|
Исходные данные |
Номер варианта | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
|
Количество
этажей,
|
12 |
13 |
10 |
11 |
12 |
14 |
10 |
13 |
13 |
14 |
|
*
Средняя заселённость квартир
|
2,5 |
3,6 |
3,2 |
2,4 |
3 |
2,8 |
3,3 |
3,1 |
3,4 |
2,9 |
|
Нормы потребления воды: | ||||||||||
|
общая
(холодная и горячая), в сутки наибольшего
водопотребления
|
300 |
230 |
275 |
300 |
230 |
300 |
275 |
300 |
230 |
300 |
|
общая
(холодная и горячая), в час наибольшего
водопотребления
|
15,6 |
12,5 |
14,3 |
15,6 |
12,5 |
15,6 |
14,3 |
15,6 |
12,5 |
15,6 |
|
холодная
|
5,6 |
4,6 |
5,1 |
5,6 |
4,6 |
5,6 |
5,1 |
5,6 |
4,6 |
5,6 |
|
Расход воды прибором: | ||||||||||
|
общий
|
0,3 |
0,2 |
0,3 |
0,3 |
0,2 |
0,3 |
0,3 |
0,3 |
0,2 |
0,3 |
|
|
300 |
100 |
300 |
300 |
100 |
300 |
300 |
300 |
100 |
300 |
|
холодной
|
0,2 |
0,14 |
0,2 |
0,2 |
0,14 |
0,2 |
0,2 |
0,2 |
0,14 |
0,2 |
|
* Высота этажа (от пола до пола), м |
2,9 |
3,0 |
2,8 |
3,0 |
2,9 |
3,1 |
2,8 |
2,9 |
3,2 |
3,1 |
|
Длины участков, м: | ||||||||||
|
1 – 2 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
2 |
1,9 |
1,8 |
1,7 |
1,6 |
|
2 – 3 |
1 |
1,2 |
1,5 |
1,1 |
0,9 |
1,2 |
0,9 |
1,4 |
1,5 |
1,3 |
|
3 – 4 |
2,4 |
2,5 |
2,3 |
2,5 |
2,4 |
2,6 |
2,3 |
2,4 |
2,7 |
2,6 |
|
a – b |
4,2 |
4,8 |
4,5 |
4 |
3,8 |
4,7 |
3,6 |
4,3 |
4,6 |
3,9 |
|
b – c, d – e |
5,2 |
6 |
6,5 |
7 |
5,5 |
7,4 |
8,5 |
6,7 |
8,2 |
8 |
|
c – d, e – f |
8 |
9,2 |
7,5 |
8,3 |
7,2 |
10,5 |
8,7 |
7 |
9,4 |
8,5 |
|
f – g |
7,2 |
6,8 |
9,4 |
7,5 |
8,3 |
8 |
9,2 |
9 |
7,3 |
8,5 |
|
Ввод |
19 |
21 |
25 |
32 |
18 |
23 |
20 |
17 |
22 |
31 |
|
*
Разность отметок пола первого этажа
|
1,2 |
1,4 |
1 |
0,9 |
0,8 |
1,3 |
1,1 |
0,9 |
1,2 |
1,5 |
|
*
Гарантийный напор в городском
водопроводе
|
38 |
22 |
30 |
45 |
26 |
34 |
32 |
40 |
28 |
36 |
,
чел/кв
,
л/сут
,
л/ч
,
л/ч
,
л/с
,
л/ч
,
л/с
и уровня земли
в месте присоединения ввода к уличной
водопроводной сети
,
м
,
м вод. ст.Примечание. Исходные данные, отмеченные звёздочкой, берут по предпоследней цифре учебного шифра.
