5 Определение зернового состава щебня (гравия)

Зерновой состав щебня (гравия) определяют путем рассева пробы на стандартном наборе сит.

5.1 Оборудование и материалы:

- весы лабораторные технологические,

- набор сит,

- шкаф сушильный.

5.2 Проведение испытаний

Для проведения испытаний используют лабораторную пробу щебня (гравия) отобранную и высушенную до постоянной массы без ее сокращения, в соответствии с таблицей 4.

Таблица 4- Определение массы пробы для испытаний

Наибольший номинальный размер зерен Д, мм	Масса пробы, кг
10	5,0
20	10,0
40	20,0
Св. 40	40,0

Пробу просеивают ручным или механическим способом через сита с отверстиями указанных выше размеров, собранные последовательно в колонку, начиная снизу с сита с отверстиями наименьшего размера, при этом толщина слоя щебня (гравия) на каждом из сит не должна превышать наибольшего размера зерен щебня (гравия).

Продолжительность просеивания должна быть такой, чтобы при контрольном интенсивном ручном встряхивании каждого сита в течение 1 мин через него проходило не более 0,1 % общей массы просеиваемой пробы.

При механическом просеивании его продолжительность для применяемого прибора устанавливают в соответствии с указанным выше условием.

При ручном просеивании допускается определять окончание просеивания следующим способом: каждое сито интенсивно трясут над листом бумаги. Просеивание считают законченным, если при этом не наблюдается падение зерен щебня (гравия).

По результатам просеивания определяют частный остаток на каждом сите а_i, %, по формуле:

= (5)

где m_i — масса остатка на данном сите, г;

т — масса пробы, г.

Определяют полные остатки на каждом сите в процентах массы пробы, равные сумме частных остатков на данном сите и всех ситах с большими размерами отверстий. Результаты испытаний заносят в таблицу 5.

Таблица 5 – Результат определения зернового состава щебня

Наименование остатка	Размер отверстий сит				Проход через сито с сеткой 5мм
	40	20	10	5
Частные остатки , г
Частные остатки , %
Полные остатки , %

Затем устанавливают наибольшую (D) и наименьшую (d) крупность зерен щебня (гравия).

За наибольшую крупность зерен принимают размер отверстия того верхнего сита, на котором полный остаток не превышает 10%.

За наименьшую крупность принимают размер отверстия нижнего сита, полный остаток на котором составляет не менее 90%.

Кроме того, вычисляют значения 0,5(D+ d) и 1,25D.

Зерновой состав каждой фракции или смеси фракций должен находиться в пределах, указанных в таблице 6.

Таблица 6 – Зерновой состав щебня (гравия)

Диаметр отверстий контрольных сит, мм	d	0,5 (d+D)	D	1,25 D
Полные остатки на ситах, % по массе	От 90 до 100	От 30 до 60	До 10	До 0,5

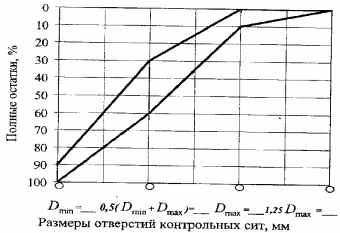

Рисунок 2 – Зерновой состав щебня
