Система сглаживания волн давления

Система сглаживания волн давления (ССВД) имеет модульную конструкцию и включает в себя три клапана ССВД, производящие сброс нефти из приемной линии насосной перекачивающей станции (НПС) в случае быстрого нарастания давления, и один резервный клапан ССВД.

Система сглаживания волн давления (ССВД) предназначена для защиты линейного участка магистрального нефтепровода, расположенного перед насосной перекачивающей станцией (НПС), от повышения давления, вызванного самопроизвольным или несанкционированным закрытием элементов запорно-регулирующей арматуры НПС или остановкой насосных агрегатов на НПС в процессе транспортировки нефти.

Станция подземного хранения газа

По основному назначению подземные хранилища газа в пористых пластах подразделяются на оперативные и резервные. Оперативные газохранилища делятся на базисные (сезонные) и пиковые.

К пиковым относятся газохранилища, создаваемые в отложениях каменной соли.

Базисные газохранилища предназначены для регулирования сезонной неравномерности газопотребления и по технологическому признаку характеризуются относительно стабильными режимами закачки и отбора газа.

Пиковые газохранилища используются для кратковременного регулирования подачи газа потребителям.

Резервные газохранилища служат для образования внутри ЕСГ (единая система газоснабжения )долгосрочного запаса газа, используемого в исключительных случаях.

СПХГ, создаваемые на базе истощенных газовых и газоконденсатных месторождений и структурных ловушек водонапорных систем, а также в отложениях каменной соли, состоят из двух комплексов:

4

Узел редуцирования газа

Узел редуцирования предназначен для снижения высокого входного давления газа до низкого выходного давления и автоматического поддержания заданного давления на выходе из узла редуцирования, а также для защиты газопровода потребителя от недопустимого повышения давления.

Узел редуцирования состоит из газо-регулирующего оборудования, запорной арматуры, линий редуцирования, системы защитной автоматики и аварийной сигнализации. В схемах узла редуцирования применяют:

- стальную регулирующую арматуру на условное давление 6,3 МПа;

- клапаны регулирующие непрямого действия;

- РД прямого действия.

Технологическая схема ГРС

ППК- пружинный предохранительный клапан

ПУ- Предохранительный узел

РД- регулятор давления

ПГА- подогреватель газа автоматический

Блок переключения предназначен для защиты системы газопроводов потребителя от возможного высокого давления газа и для подачи газа потребителю.

Блок (узел) очистки газа на ГРС позволяет предотвратить попадание механических примесей и конденсата в оборудование, в технологические трубопроводы, в приборы контроля и автоматики станции и потребителей газа.

Узел учёта газа предназначен для учёта количества расхода газа с помощью различных расходомеров и счётчиков.

Узел одоризации газа предназначен для добавления в газ веществ с резким неприятным запахом (одорантов). Это позволяет своевременно обнаруживать утечки газа по запаху без специального оборудования.

Узел редуцирования газа. Для снижения и поддержания давления газа на заданном уровне используют автоматические регуляторы прямого и непрямого действия. Дросселирование газа осуществляется в нескольких линий и на каждой должен быть регулятор давления. Регуляторы выбирают по величине коэф-та пропускной способности.

Узел подогрева газа. Снижение давления газа в узле редуцирования приводит к его охлаждению, что является причиной образования гидратов и обмерзанию приборов, арматуры и трубопроводов. Для выявления условий гидратообразования необходимо знать температуру после регулятора давления.

Основные способы защиты трубопроводов от коррозии

Все способы, продляющие срок службы трубопровода, можно условно разделить на четыре группы.

Пассивная защита. Заключается в нанесении на поверхность трубы защитного изоляционного покрытия на основе битума, полимерных лент или напыленного полимера.

Введение в металл компонентов, повышающих коррозионную стойкость. Метод применяется на стадии изготовления металла. Одновременно из металла удаляются примеси, понижающие коррозионную устойчивость.

Воздействие на окружающую среду. Метод основан на введение ингибиторов коррозии для дезактивации агрессивной среды.

Активная защита. К этому методу относятся катодная, протекторная и дренажная защита.

Катодная защита

Рис. 2.24. Схема катодной защиты трубопровода

1- линия электропередачи;2 - трансформаторный пункт;

3 - станция катодной защиты;4 - трубопровод;5 - анодное заземление;6 – кабель

Принцип действия катодной защиты аналогичен электролизу. Под воздействием электрического поля начинается движение электронов от анодного заземлителя к защищаемому сооружению. Теряя электроны, атомы металла анодного заземлителя переходят в виде ионов в раствор почвенного электролита, то есть анодный заземлитель разрушается. На катоде (трубопроводе) наблюдается избыток свободных электронов (восстановление металла защищаемого сооружения).

Протекторная защита

При прокладке трубопроводов в труднодоступных районах, удаленных от источников электроэнергии, применяется протекторная защита (рис. 2.25).

1 - трубопровод;2 - протектор;3 - проводник;4 - контрольно-измерительная колонка

Принцип действия протекторной защиты аналогичен гальванической паре. Два электрода – трубопровод и протектор (изготовленный из более электроотрицательного металла, чем сталь) соединяются проводником. При этом возникает разность потенциалов, под действием которой происходит направленное движение электронов от протектора-анода к трубопроводу-катоду. Таким образом, разрушается протектор, а не трубопровод.

Электродренажная защита предназначена для защиты трубопровода от блуждающих токов. Источником блуждающих токов является электротранспорт, работающий по схеме «провод–земля». Ток от положительной шины тяговой подстанции (контактный провод) движется к двигателю, а затем через колеса к рельсам. Рельсы соединяются с отрицательной шиной тяговой подстанции. Из-за низкого переходного сопротивления «рельсы–грунт» и нарушения перемычек между рельсами часть тока стекает в землю.

Электродренажной защитой называется отведение блуждающих токов от трубопровода на источник блуждающих токов или специальное заземление (рис. 2.26).

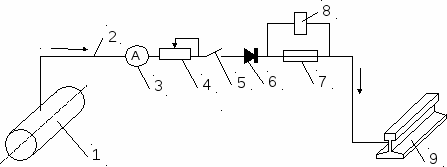

Рис. 2.26. Схема электродренажной защиты

1 - трубопровод; 2 - дренажный кабель; 3 - амперметр; 4 - реостат; 5 - рубильник; 6 - вентильный элемент; 7 - плавкий предохранитель; 8 – сигнальное реле ; 9 – рельс

Диагностика трубопроводов ультразвуком

Ультразвуковой метод контроля основан на способности энергии ультразвуковых колебаний распространяться с малыми потерями в однородной упругой среде и отражаться от нарушений оплошности этой среды. По интенсивности и времени отражения определяется размер и местоположения дефекта .

Применение ультразвукового метода для определения линейной части магистральных газопроводов связано с измерением толщины стенки трубы, выявлением слоистости, различных трещин, а также дефектов сварки (непровар, пористость, пустоты, сколы).

Метод магнитной дефектоскопии

Для контроля технического состояния металла труб газопроводов разработан ряд дефектоскопов, перемещающихся внутри трубопровода и регистрирующих различные коррозионные дефекты (коррозионные каверны, трещины и т.п.).

Снаряд (рис. 9.1) действует по принципу регистрации изменения силовых линий магнитного поля, образованного в металле стенки трубы, в пределах прерывности (каверны, трещины и т.п.), которая препятствует распространению этих линий. Прибор обнаруживает и регистрирует дефекты, расположенные как на внутренней, так и на внешней поверхности стенки труб [71].

К линейным сооружениям магистрального нефтепровода относятся:  Трубопровод, который в зависимости от условий прокладки (геологических и климатических) прокладывается в подземном (в траншее), наземном (в насыпи) либо в надземном (на опорах) вариантах.

Линейная запорная арматура, предназначенная для перекрытия участков нефтепровода при авариях и ремонте

Переходы через естественные и искусственные препятствия:  Подводные переходы (выполняются в две нитки при ширине водной преграды в межень 75 м и более);  Переходы через автомобильные и железные дороги, прокладываемые в Защитных кожухах (футлярах);  Устройства приема и пуска скребка, предназначенные для очистки трубопровода в процессе эксплуатации, а также для запуска и приема средств внутритрубной диагностики.. Устройства приема и пуска скребка должны предусматриваться также на лупингах и резервных нитках протяженностью более 3 км, и на отводах протяженностью более 5 км. Станции противокоррозионной (катодной, дренажной) защиты трубопровода;  Линии связи и электропередачи. Линия связи имеет в основном диспетчерское назначение и является ответственным сооружением. Вдоль трассовые дороги, аварийно-восстановительные пункты (АВП), дома линейных ремонтеров, вертолетные площадки.

Нефтеперекачивающие станции представляют собой сложный комплекс сооружений для подачи транспортируемой нефти в магистральный трубопровод. Они подразделяются на головную и промежуточные.  Головная перекачивающая станция магистрального нефтепровода обеспечивает прием нефти с установок подготовки и закачку ее в трубопровод. ГПС располагает резервуарным парком, подпорной насосной, узлом учета нефти, магистральной насосной, узлом регулирования давления, площадкой с предохранительными устройствами для сброса избыточного давления при гидравлических ударах, фильтрами-грязеуловителями, а также технологическими трубопроводами.  Промежуточные перекачивающие станции предназначаются для поддержания необходимого давления в магистральном нефтепроводе в процессе перекачки. В отличии от ГПС в их состав, как правило, не входят резервуарный парк, подпорная насосная и узел учета.

Газоизмерительная станция

Газоизмерительная станция (ГИС) - совокупность технологического оборудования, средств и систем для непрерывного измерения расхода и при необходимости качественных показателей природного газа, транспортируемого по магистральным газопроводам (МГП)

ГИС подразделяются на:

-хозрасчетные (коммерческие) для взаимных расчетов между поставщиками и потребителями;

- технологические для контроля, оптимизации и управления режимами транспорта газа.

Технологии измерения:

- измерение расхода газа путем замера переменного перепада давления на сужающих устройствах (БСУ).

На каждом измерительном газопроводе устанавливается измеритель расхода газа в комплекте с датчиками перепада давления, давления и температуры.

Узел учета газа.

Узел учета - комплект средств измерений и устройств, обеспечивающий учет количества газа, а также контроль и регистрацию его параметров.

Учет газа организуется с целью:

• осуществления взаимных финансовых расчетов между поставщиком.

• контроля за расходными и гидравлическими режимами систем газоснабжения;

• составления баланса приема и отпуска газа;

• контроля за рациональным и эффективным использованием газа.

Нефтяные терминалы

Нефтеналивной терминал - совокупность технических средств необходимых для приема, загрузки-разгрузки и комплексного обслуживания транспортных морских судов для перевозки нефтепродутов - танкеров и барж. Терминал является перегрузочным комплексом в составе морского/речного порта.

Состав нефтеналивного терминала

• В состав терминала входят:

• резервуарные парки;

• технологические трубопроводы;

• технологические насосные;

• узлы учета;

• узлы защиты от гидроударов;

• причальные сооружения

• шлангующие устройства (стендера, гибкие резиновые армированные шланги);

• очистные сооружения;

• вспомогательные здания и сооружения

• системы диспетчерского управления и сбора данных (SCADA) и системы связи
