Autodesk AutoCAD 2012.
1 Описание построения модели
После каждого шага будем сохранять деталь под именем шага (на латинском языке)
ШАГ 1 «ЭСКИЗ»
Создаём эскиз в на виде сверху
При помощи команды отрезок, окружность и дуга строим эскиз
ШАГ 2 «Выдавливание»
Для этого шага нам не требуется использовать весь эскиз, построенный на предыдущем шаге. Для этого достаточно копировать (или нарисовать заново) самый большой овал.
Выделим нужный нам овал с исходного эскиза
Применим команду и
Получим:
ШАГ 3 «Углубление»
Известным уже способом преобразуем в область геометрию для выдавливания.
Выдавим область на 1 мм и применим к вычтем ее из предыдущего выдавленного объекта с помощью командыы
Вставляем на новый эскиз окружность с первого шага и рисуем внутри нее еще одну окружность с радиусом на 2 мм меньше исходной (т.к. толщина металла 2 мм)
Применим команду и к обеим окружностям
Получим
С помощью команды вычтем из окружности большего радиуса меньшую окружность и объединим результат с основной моделью
Добавляем на новый эскиз окружность с первого шага
Применим команду , и вычтем получившийся цилиндр из нашего эскиза
Шаг 4 «Ребристость»
Копируем на новый эскиз окружность с первого шага
Применим команду , и
Копируем с первого шага линии на эскиз
Применим команды , и
Шаг 5 «Готовая геометрия»
Копируем 2 овала с первого шага на новый эскиз
Применим команду и объединим с исходным объектом
Сделаем скругления при помощи команды
Шаг 6 «Готовая деталь»
Назначим материал детали
В левой части экрана появится окно
Нажмём на кнопку «вывод окна обозревателя материалов». Откроется окно
Выбираем из списка материалов нужный нам материал

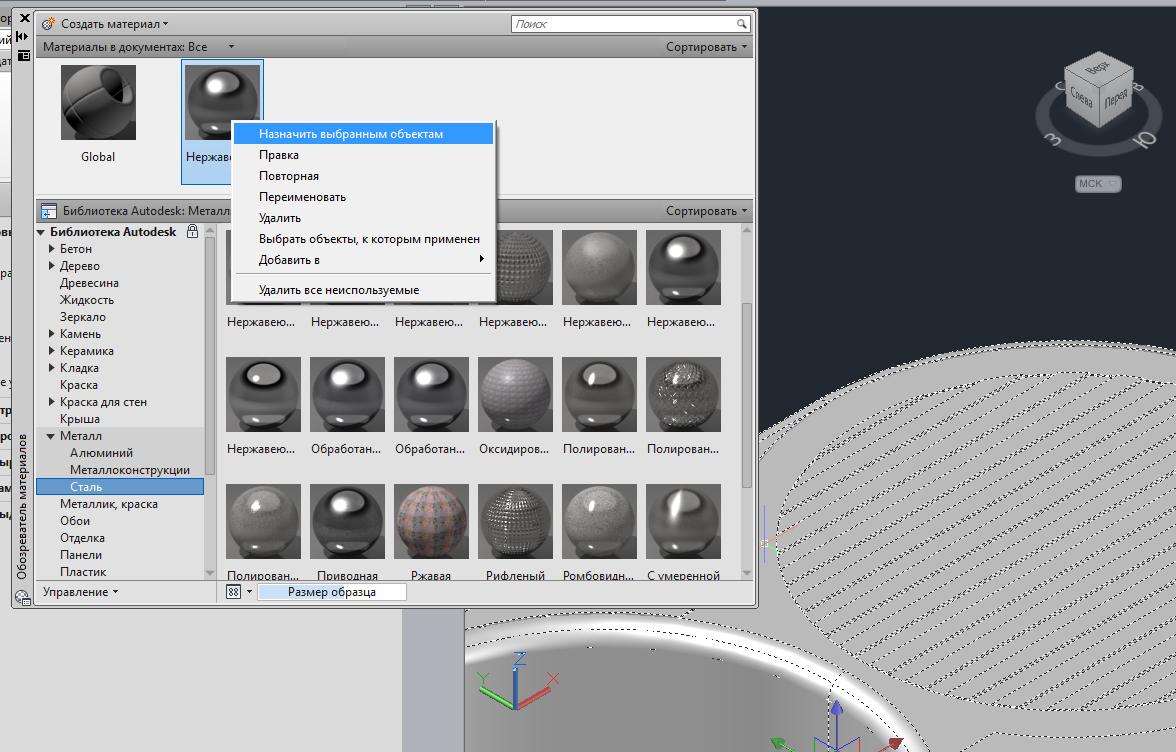

Далее выделяем нашу раковину и нажимаем на выбранном материале ПКМ, выберем пункт «назначить выбранным объектам»
Теперь нажмем на кнопку и выделим наш объект. Откроется окошко, в котором будет показано какой материал наложен.
Затем, при помощи команды , посмотрим какие свойства у нашего объекта (масса, объем и т.д.)
Материал наложен, теперь можем посмотреть результат визуализировав раковину
2 Экспорт в другие форматы
Для экспорта документа необходимо проделать
Нажимаем левой кнопкой мыши по закладке «Файл» |
В левом верхнем углу |
|
Выбираем пункт меню «Экспорт» |
12 элемент сверху |
AutoCAD 2012 обладает возможностью экспортировать документы в следующие форматы
После выполнения этих действий появиться окно экспорта файла «Сохранить как», в котором можно выбрать в какой тип файла необходимо экспортировать данные.
При экспорте не будем тратить время на графические форматы (JPG, GIF и т.д.)
Шаг 1 эскиз
Диаграмма сопоставления формата и занимаемого им дискового пространства
Шаг 2 выдавливание
Диаграмма сопоставления формата и занимаемого им дискового пространства
Шаг 3 «Углубление»
Диаграмма сопоставления формата и занимаемого им дискового пространства
Шаг 4 «Ребристость»
Диаграмма сопоставления формата и занимаемого им дискового пространства
Шаг 5 «Готовая геометрия»
Диаграмма сопоставления формата и занимаемого им дискового пространства
Шаг 6 «Готовая деталь»
Диаграмма сопоставления формата и занимаемого им дискового пространства
3 Описание импорта.
Критерии оценки.
-
Точность геометрической модели.
-
Твердотельность модели, а не каркасность.
-
Возможность модификации
-
Возможность сохранения модификаций
-
Точность параметров детали заданных в САПР: материал, плотность, масса, площадь, объем и центр масс (только для последнего шага)
Таким образом, при удачном сложении всех этих критериев мы получим полноценную трёхмерную параметрическую модель в точности повторяющую экспортированную деталь и имеющую те же параметры.
Примечание:
Безуспешные попытки открытия форматов опустим. Так же опустим и дерево построения модели, т.к. в AutoCAD отсутствует дерево построения.В качестве проверки является ли деталь твердотельная и возможна ли модификация модели выполнялось построение отверстия. Рассмотрение построения этого отверстия для проверки так же опустим.
