Глава1. Устройство и принцип действия генератора постоянного тока.

    1. Принцип работы ГПТ.

Работа генератора постоянного тока основана на законе электромагнитной индукции

Рис. 1. Вращение в магнитном поле рамки

Рассмотрим рис. 1. При вращении в магнитном поле рамки, концы которой присоединены к двум полукольцам, вращающимся вместе с рамкой, в последней возникает переменная э.д.с. Как уже известно, эта э. д. с. изменяется по синусоиде и зависит от положения, занимаемого проводниками а и б в магнитном поле. Наибольшая э. д. с. возникает в тот момент, когда проводник находится на оси полюсов N и S. В момент расположения проводников в плоскости, перпендикулярной оси полюсов, э. д. с. равна нулю — проводники находятся на нейтральной линии. Предположим, что рамка вращается по часовой стрелке. Тогда ток в проводнике, находящемся под северным полюсом, направлен от нас за плоскость чертежа, а в проводнике, находящемся под южным полюсом, к нам. Пока проводника расположен под северным полюсом, соединенное с проводником полукольцо имеет контакт с неподвижной щеткой А. Соответственно проводник б имеет контакт через свое полукольцо со щеткой Б. По щетке А течет ток положительного направления, а по щетке Б — отрицательного. Когда проводники находятся на нейтральной линии, т. е. э. д. с. в них равна нулю, щетки замыкают оба полукольца накоротко. Если бы эдс в этот момент не была равна нулю, в рамке бы возник ток КЗ, опасный для электрической части генератора. Прежде всего ток КЗ вызвал бы искрение в местах контакта щеток и полуколец.

Пройдя нейтральную линию, проводник а вступает в зону южного полюса, направление тока в нем изменится на обратное (к нам), но в это время данный проводник входит в контакт со щеткой Б. Следовательно, несмотря на то, что направление тока в проводнике изменилось, направление тока в щетке Б не меняется и по- прежнему остается отрицательным. Аналогичная картина происходит и с проводником б, после того как он перейдет в зону действия северного полюса.

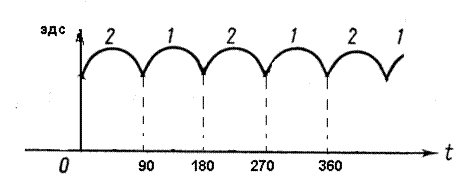

Таким образом, по внешней цепи направление тока сохраняется постоянным. В рассмотренном случае при сохранении постоянства направления ток будет изменяться от наибольшего значения до нуля, иначе говоря, будет пульсирующим. Если в магнитном поле расположить не два проводника, а четыре, соединенные с четырьмя изолированными друг от друга частями кольца, то пульсация тока значительно сгладится (Рис.2.) Описанное устройство из двух или четырех частей кольца, служащее для выпрямления тока, является простейшим коллектором. Фактически коллектор состоит из значительного числа сегментов, каждый из которых соединен с двумя проводниками обмотки якоря. В этом случае ток, вырабатываемый генератором, будет практически постоянным как по направлению, так и по величине.

Рис. 2. Четыре проводника в магнитном поле

Машина постоянного тока состоит из двух основных частей: неподвижной – статора и вращающейся – ротора, называемого в машинах постоянного тока якорем. Эскиз машины постоянного тока показан на рис. 1.1, а общий вид с разрезом — на рис.1.2.
