4.Расчет теплопоступлений в теплый период

К оличество людей, работающих в помещении цеха n:

где F — площадь цеха, м²;

F_уд — площадь, приходящаяся на 1 человека, м²/чел.

При работе средней тяжести при t_п = 22ºC:

тепло, выделяющееся от 1 человека — 80 ккал/ч

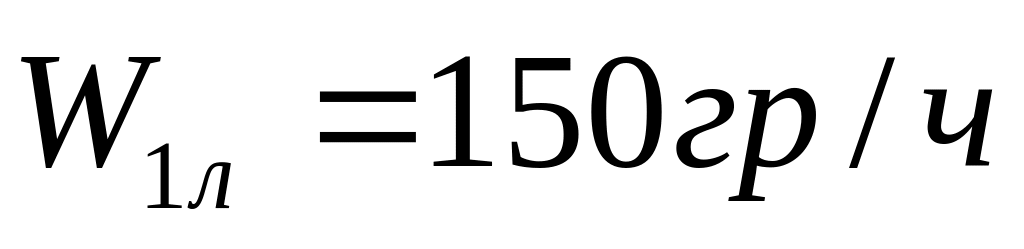

количество влаги, выделяющееся от 1 человека — 150 г/ч.

Теплопоступления от освещения:

Теплопоступления от оборудования:

Поступление тепла в цех от солнечной радиации зависит от географической широты

Принимаем к_ср=0,4

Для широты 49,5⁰ на 1 м² — 582 Вт - на поверхность;

Поступление тепла от солнечной радиации:

Влаговыделения в помещении цеха:

Расчет кондиционера

4.1 Расчет в теплый период года

г де ΣQ — сумма теплопоступлений в помещение:

Q=Q_Л+Q_эл+Q_ос+ Q_ср.= 8001+34560+17280+201139=260980=260,9кВт

где Q_л — количество теплоты, выделяющееся от людей, находящихся в цеху;

Q_эл — количество теплоты, выделяющееся от электропотребляющего оборудования;

Q_ос — количество теплоты, выделяющееся от освещения;

Q_ср — количество теплоты, выделяющееся от солнечной радиации;

W_л — количество влаги, поступающее в цех от работающих в нем людей.

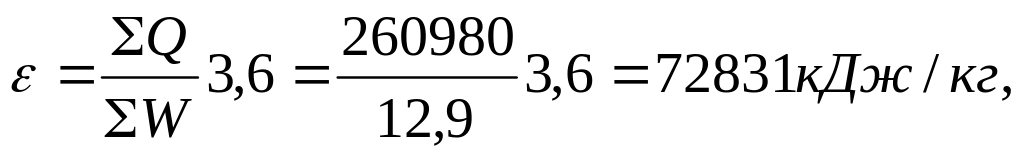

Тепловлажностный режим (угловой коэффициент) показывает отношение количества выделяющегося тепла к количеству выделяющейся влаги.

Так как ε = 72831, то линию проводим вертикально, условно принимаем бесконечность ().

Е — коэффициент эффективности теплообмена для камеры орошения. При d форсунок 5 мм μ = 2.5 кг/кг. В нашем случае параллельно идут процессы охлаждения и осушения, значение коэффициента Е — 0,84.

Построение на I-d диаграмме процесса обработки воздуха в летний период.

1.Наносим точки Н и П, соединяем их и ставим точку С. Точка Н строится по t^л= 26,4 ⁰С и I = 57,4 кДж/кг. Точка В строится по t_п = 22⁰С и φ = 55%.

2.Зная ε проводим линию через точку В до φ =100%

3.Проводим стратегический процесс, соединяем точки С и точку пересечения с φ =100%(индексируем ее КО).

4 .Для определения реальной точкит КО воспользуемся формулой

определения коэфициента эффективности полного теплообмена Е.

, откуда определяем

С

5. Строим точку КО`. Она строится по линии С-КО.

6. Вводим первую итерацию. Переносим точку КО` по линии ₁ на отрезок П-КО (индексируем точку КО``).

7. Корректируем стратегический процесс. Соединяем КО`` с точкой C. Проверяем Е`.

t_w’ср – средняя температура воды в камере орошения.

t_w’ср = 12,5 С

Точка W’_ср получается на пересечении  = 100% и продолжении линии C- КО``.

Е` меньше Е, следовательно построение завершено.

t_пр = t_ко` + 1 =14,2+1=15,2 С

После камеры орошения в летний период воздух с параметрами т. Ко`` незначительно (на 0,5-1 с) подогревается в вентиляторном агрегате и воздуховодах.

Расчетная разница температур приточного воздуха и воздуха помещения, за счет которой ассимилируется тепло, поступающее и выделяющееся в помещении находится по формуле:

t_p = t_п - t_пр = 22-15,2=6,8 С

Н аходим производительность кондиционера по формуле:

Q – суммарное количество выделяющегося тепла.

с – теплоемкость воздуха; с = 1,005 кДж/кгС

плотность воздуха; кг/м³

Определяем ассимиляцию расхода холода в Вт по формуле:

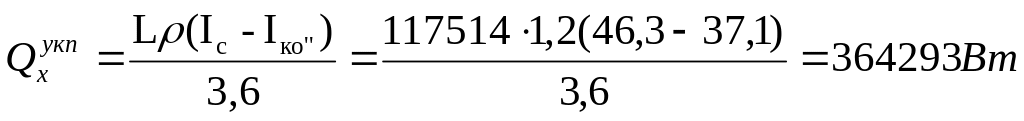

Определяем хладопродуктивность кондиционера в Вт по формуле:

Определяем расход холода в холодильной станции в Вт по формуле:

k-коэфициент учитывающий потери в трубопроводах, k=1,1

Определяем необходимое количество воды , которая расходуется в камере орошения

,

-коэфициент орошения, кг/кг

Коэфициент орошения определяется по формуле

С

С

Определяем обьем бака аккумулятора в по формуле:

k-коэфициент запаса, k=6 при
