Третє навчальне питання

Розміщення екіпажу і обладнання у відділеннях БМП-2.

За розміщенням , екіпажу, механізмів і обладнання БМП-2 умовно розділена на 4-и відділення:

• 1 моторно-трансмісійне (попереду, з права);

• 2 бойове (посередині);

• 3 десантне (у кормовій частині;

• 4 керування (попереду, зліва).

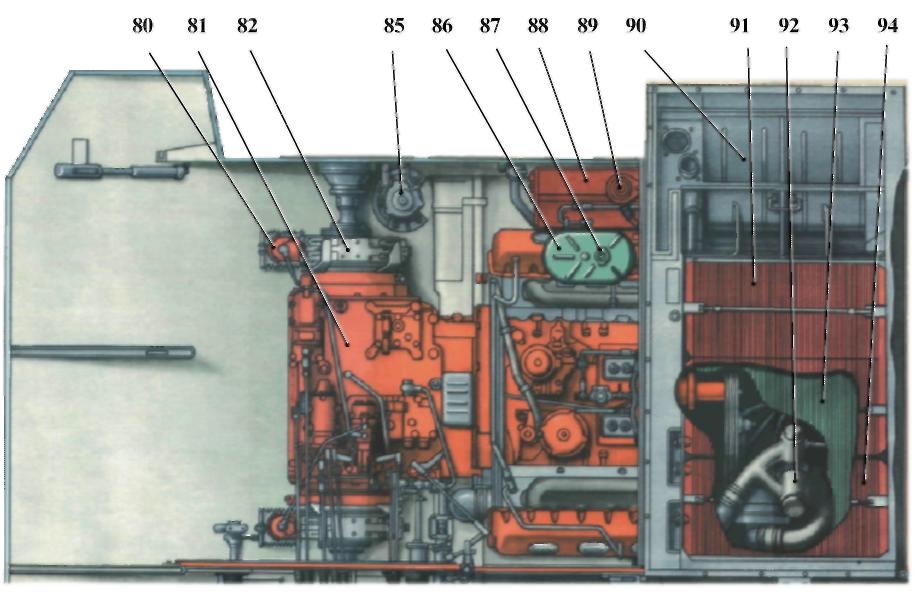

Силове відділення

Силове відділення разміщено в правій передній частині корпусу і відокремлене від всієї машини теплозвукоизоляційною перегородкою в якій є люки для доступу до агрегатів. У силовому відділенні розташовані агрегати силової установки і силової передачі з обслуговуючими їх системами. Двигун і коробка передач об'єднані в силовий блок, а радіатор системи охолоджування, радіатор системи мащення двигуна, радіатор системи гідрокерування та мащення силової передачі, ежектор і очисник повітря - в блок охолоджування і повітроочисники.

Праворуч від двигуна розташовані водовідкачувальний насос, оливобак з котлом підігрівача, автомат тиску АДУ-2С з вологооливовідокремлювач і насосним вузлом підігрівача. До балок даху корпусу кріпиться блок системи охолоджування з очисником повітря. Крім того, в силовому відділенні розміщені вузли систем, що забезпечують роботу силової установки.

Відділення керування

Відділення керування розташоване в носовій частині корпусу машини. Воно обмежене справа перегородкою силового відділення, зліва - лівим бортом машини. У відділенні управління розташовані робочі місця механіка-водія і десантника.

Робоче місце механіка-водія обладнане: сидінням; контрольно-вимірювальними приладами; приладами освітлення і сигналізації; чотирма приладами спостереження ТНПО-170А; гирополукомпасом ГПК-59; органами управління машиною, приладами і виконавчими механізмами; апаратом А-3 ТПУ; приладом радіаційної і хімічної розвідки; засобами пожежогасінні; системою очищення приладів спостереження.

_{Робоче місце десантника обладнано: сидінням, амбразурою для стрільби з особистої зброї (у лівому борту корпусу), приладами спостереження ТНП-165А і ТНПО-170А, апаратом А-3 ТПУ}

Крім того, у відділенні управління розташовані ФВУ, обогрівач, балон пневмосистеми, а також місця для укладання ЗІП.

Бойове відділення

Бойове відділення розташоване в середній частині корпусу машини безпосередньо за силовим відділенням. Воно включає башту і частину корпусу, обмежену перегородкою силового відділення спереду і огорожами сидінь десанту ззаду. У башті в масці, що коливається, встановлені гармата 2А42 і спарений з нею кулемет ПКТ. На підлозі, що обертається, змонтовані магазин ПКТ і система, що забезпечує стрічкове живлення гармати бронебійно-трасуючими і осколочно-фугасними снарядами. У даху башти між люками оператора і командира встановлена пускова установка для ПТУР.

У башті обладнані робочі місця оператора і командира.

На робочому місці оператора розміщені: сидіння, приціл БПК-1-42, пульт управління стабілізатором, три прилади спостереження ТНПО-170А і один прилад ТНПТ-1, поворотний механізм башти, підйомний механізм спареної установки, крани системи очищення прицілу, апарат А-2 ТПУ, коробка КР-60 обігріву приладів спостереження, пульт управління системою 902В, стопор башти, балон системи очищення приладів.

На робочому місці командира розміщені: люк командира з приладами спостереження ТКН-ЗБ з освітлювачем ОУ-3ГА2, ТНПО-170А, ТНПТ-1; сидіння; механізм повороту люка командира; приціл 1173-3; пульт управління стабілізатора; радіостанція Р-123м; апарат А-1 ТПУ\ бачок і крани системи очищення приладів. Крім того, в башті встановлені: блок управління і комутації БУ-25-2С, вузли стабілізатора, укладання ПТУР, апаратура управління пусковою установкою 9П135М (9П135М-1). У корпусі бойового відділення на правому борту встановлені кріплення для укладання три ПТУР, в ніші правого борту укладається в'ючний пристрій пускової установки 9П135М (9П 135М-1), передбачені укладання для боєкомплекту і ЗІП. Пускова установка 9П 135М-1 - варіант виконання 9П/35М. Для позначення обох виробів застосовується індекс 9П135М.
