3. Експериментальна частина (варіант №1)

Досліджувані напівпровідниковий і металевий опори поміщені в термостат з нагрівачем, мішалкою і термометром. Спочатку в термостаті встановлюється кімнатна температура, при якій вимірюють опір термістора і металу. Потім включають на якийсь час нагрівач і, піднявши температуру в ньому на 5-7⁰С, знову вимірюють опір. Такі виміри опорів через кожні 5-7⁰С продовжують до 50-60⁰С, зробивши не менше 10 вимірів. У процесі вимірів повинна безупинно працювати мішалка термостата. Опори термістора і металу вимірюють, використовуючи нульовий метод моста постійного струму.

Результати вимірювань заносять в таблицю.

№	t,0C	T, K	1/T 10-3	Термоопір				Метал
				Rет, Ом	Відношення плеч	Rтерм Ком	lnR	Rет Ом	Відношения плеч	Rмет Ом
1 2 …… 10	…… ……	…… ……	……	…… ……	…………	…………	…… ……	…… ……	…… ……	…… ……

4.Обробка результатів вимірів

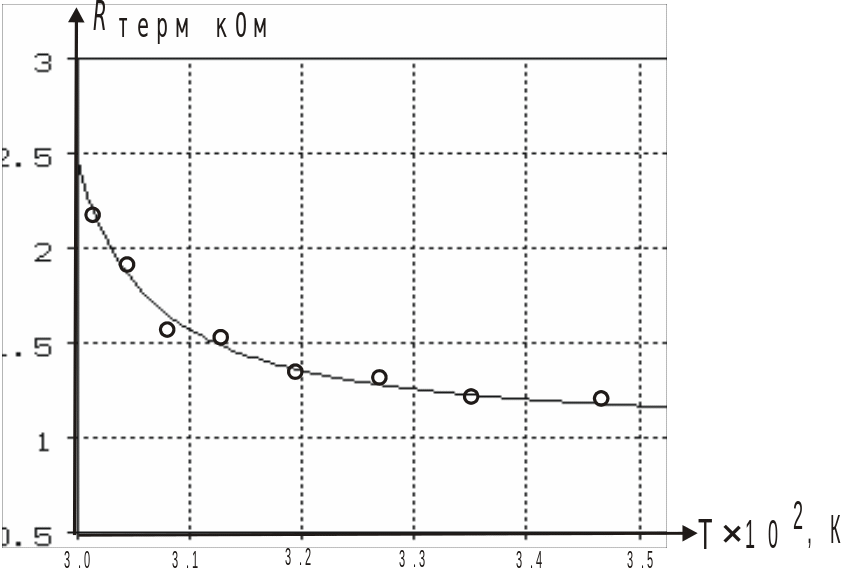

1. За результатами вимірів будують три графіки залежностей: R_терм=f(T) (рис.7), ln(R_терм)=f(1/T) (рис.8) і R_мет=f(t) (рис.9).

2. З рисунків 8 і 9 робимо якісний висновок про залежність опору термістора і металу від температури.

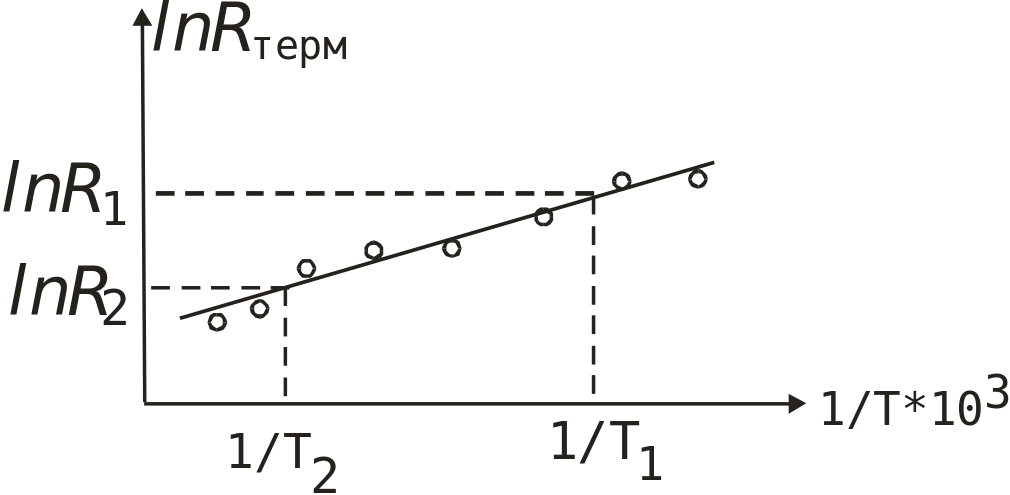

3. На графіку залежності ln(R_терм) від 1/T (рис.7) вибираємо дві точки, що лежать на прямій, визначаємо їхні координати і за допомогою формули (3) обчислюємо ширину забороненої зони напівпровідника. Отримане значення W у Дж переводимо потім в еВ¹ . Знаючи W, за формулою (5) знаходимо температурний коефіцієнт опору термістора _терм. для середнього значення вимірювального інтервалу температур.

4. Аналогічно, на графіку залежності R від t для металу (рис.9) вибираємо дві точки, що лежать на прямій, визначаємо їхні координати і за допомогою формули (6) обчислюємо температурний коефіцієнт опору.

Рис.7

Рис.8

Рис.9

Експериментальна частина (варіант №2)

Установка складається з електропечі з установленими в ній зразками й з вимірювального обладнання.

Перемикач «Зразок» призначений для почергового підключення зразків до вимірювального обладнання. Положенням перемикача «Зразок» відповідає підключення наступних зразків:

«0» - вимірювальний вхід обладнання закорочений;

«1» - метал (мідь);

«2» - сплав з низьким температурним коефіцієнтом опору (манганін або константан);

«3» - напівпровідниковий терморезистор;

Кнопки «нагрівання» і «вент» - призначені для включення й вимикання ( шляхом повторного натискання) електропечі й вентилятора відповідно.

Кнопка «Стоп інд.» призначена для включення й вимикання ( шляхом повторного натискання) режиму зупинки індикації значень температури й опору при знятті показань із інд. катодів.

Індикатори «0» і «Ом» призначені для індикації значень величини температури й опору зразків у процесі роботи.

Включити «Мережу» і дати прогрітися установці протягом 5 хвилин. Перемикачем «Зразок» виберіть зразок, опір якого буде досліджуватися. Нажати кнопку «Нагрівання». Спостерігаючи за індикатором «˚С», при досягненні необхідної температури виміру (ряд температур виміру рекомендується вибирати через 5˚), нажати кнопку «стоп інд.» і зняти показання з індикатору «Ом». Повторно нажати кнопку «стоп інд.». Перемикачем «зразок» виберіть другий зразок, опір якого буде досліджуватися й проробіть аналогічні дії. У такий спосіб роблять не менш 10 вимірів. При досягненні максимальної температури (100÷ 120˚ К), натисніть кнопку «вент». Спостерігаючи за індикатором «˚С» при досягненні необхідних температур виміру по вищезгаданому ряду температур, включаючи й виключаючи режим «стоп інд» і знімаючи показання з індикатору «Ом», одержіть дані для побудови залежності опору зразка від температури при охолодженні.

Результати вимірів заносять у таблицю.

№	t,˚C	T, K	1/T × 10ˉ³	Термоопір				Метал
				Rнагр. Ом	Rохл. Ом	Rср. Ом	lnR	Rнагр. Ом	Rохол. Ом	Rср.
1 2 . . . 10
