3.4.10 Електроустаткування кранових установок
Для визначення потужності двигуна механізмів крана визначаємо статичне навантаження двигунів згідно з відповідними формулами.
Розрахунок потужності двигуна привода механізму підйому
Виходячи з умов завдання: вантажопідйомність m = т; вага захвату mпід= т; швидкість піднімання вантажу Vп м/хв.; ККД механізму піднімання; діаметр барабану лебідки м; кратність поліспаста ( 4-6 ); передаточне число редуктора і.
1. Визначаємо потужність привода механізму з вантажем:
,
де Рпв – потужність при піднімання вантажу, кВт;
G = m·g – сила ваги піднімального вантажу, Н;
G0 = m0·g – сила ваги захвату, Н ;
Vп - швидкість підйому вантажу, м/с;
ηмех = ККД механізму.
2. Визначаємо потужність привода двигуна при підніманні пустого захвату:
,
де G0 – вага пустого захвату, Н;
η0 – коефіцієнт корисної дії при холостому ході (0,3 – 0,4)
3. Визначаємо потужність двигуна при спуску важких та середніх вантажів:
,
де Рсв – потужність при опусканні вантажу, кВт;
VС – швидкість спуску рівна швидкості піднімання, м/с,
4. Визначаємо потужність двигуна при спуску захвату:
,
5. Визначаємо статичний момент при піднімання вантажу згідно з формулою:
,
де Мс – статчний момент навантаження Нм;
Рс – статичні потужності механізму, кВт;
R – радіус барабана піднімальної лебідки, м;
V – швидкість піднімання, опускання, м/с;
iр – передаточне число редуктора;
iп – передаточне число поліспаста.
6. Визначаємо розрахункову кутову швидкість вала двигуна:
де ωроз – кутова швидкість, 1/с ;
iр – передаточне число редуктора;
iп – передаточне число поліспаста
За даними розрахунків будуємо навантажувальну діаграму, рисунок 4, для цього визначаємо час підйому та опускання
,
де t – час переміщення, с;
Н – висота підйому, м;
V – швидкість підйому, м/с.
7. За даними навантажувальної діаграми визначаємо значення еквівалентної потужності:
де Рекв – еквівалентна потужність, кВт;
Рпв – потужність при підніманні вантажу, кВт;
Ров – потужність при опускання вантажу, кВт;
Рпз – потужність при підніманні захвату, кВт;
Роз – потужність при опускання захвату, кВт;
tо - час паузи, с;
tпв - tоз час при підніманні та опусканні, с;
t0
tпв
t0
tов
t0
tпз
t0
tоз

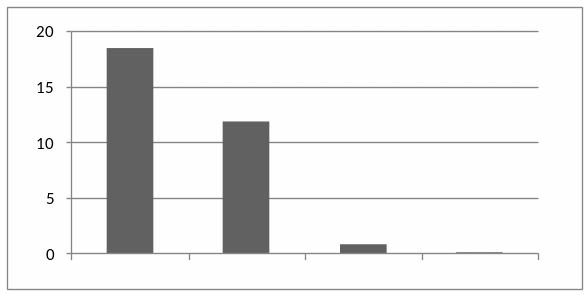

Рисунок 4 - Навантажувальна діаграма механізму піднімання
8. Визначаємо дійсне значення ПВд :
9. Перераховуємо потужність двигуна на стандартне ПВ 15%, 25%, 40%, 60%, 100%. З урахуванням умови, щоб стандартне ПВС було ближче до робочого ПВР
де Рекв –потужність, кВт;
Вибираємо двигун типу з технічними даними: Pном= кВт;Uн= B; ηн = %; cos φ = ;U2 = В; І2 = А; Ммах = Н∙м; GD2 = Н∙м2
