Вопрос 23

Малообъемные масляные выключатели. Достоинства и недостатки. Конструкция и принцип действия выключателя ВМП-10

Маломасляные выключатели применяются на напряжение 6-220кВ в закрытых, открытых и комплектных РУ. В них рабочие контакты расположены снаружи, а дугогасительные – внутри. В этих выкл. масло служит для гашения дуги и только частично для изоляции между разомкнутыми контактами. В качестве изоляции токовед. частей друг от друга и от заземленных конструкций исп. фарфор или др. твердые диэлектрики.

Достоинства:

- небольшие габариты;

- малый объем масла;

- удобный доступ к дугогасительным контактам;

- возможность создания серии выключателей на разные ном. напряжения с применением унифицированных узлов.

Недостатки:

- взрыво- и пожароопасность;

- непригодность для установки встроенных ТТ;

- необходимость контроля масла;

- низкая отключающая способность.

- невозможность осуществления быстродействующего АПВ;

Конструкция выключателя ВМП-10 и принцип его работы

Полюс выключателя представляет собой влагостойкий изоляционный цилиндр 5, торцы которого армируются металлическими фланцами. На верхнем фланце изоляц. цилиндра укреплен корпус из алюминиевого сплава, внутри которого расположены приводной выпрямляющий механизм, подвижный контактный стержень, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается крышкой, внутри которой вмонтирован розеточный контакт, а снаружи – пробка для спуска масла. Внутри цилиндра над розеточным контактом имеется гасительная камера, собранная из изоляционных пластин с фигурными отверстиями. Набором пластин создаются 3 поперечных канала и масляные карманы.

Во включенном положении подвижный контактный стержень 12 находится в неподвижном розеточном контакте (б). При отключении привод освобождает отключающую пружину в раме выключателя, вал поворачивается, движение передается изоляционной тяге, а от нее приводному механизму 10 и контактному стержню 12, который движется вверх. При прохождении подвижного контакта через дугогасительную камеру он постепенно открывает в ней поперечные дутьевые каналы, через которые проходит газовоздушная смесь разлагающегося масла. При переходе тока через ноль смесь замещается новым маслом и дуга гасится. Газы выходят через отверстия в крышке.

1 – корпус

2 – изолятор

3 – рама

4 – тяга приводного механизма

5 – вал привода

6 – масляный буфер

7 – заземление

8 – нижний контактный вывод

9 – верхний контактный вывод

Вопрос 24

Воздушные выключатели. Достоинства и недостатки. Конструкция и принцип действия выключателя ВВ-310Б

В воздушных выключателях гашение дуги происходит сжатым воздухом, а изоляция токоведущих частей и дугогасительного устройства осуществляется фарфором или другими твердыми изолирующими материалами.

Применяются на напряжение 35-1150кВ и в цепях генераторов на напр. 20-24кВ.

Достоинства: взрыво- и пожаробезопасность, быстродействие и возможность осуществления быстродействующего АПВ, высокая отключающая способность, надежное отключение емкостных токов линий, малый износ дугогасительных контактов, легкий доступ к дугогасительным камерам, пригодность для наружной и внутренней установки.

Недостатки: необходимость компрессионной установки, сложная конструкция ряда деталей и узлов, относительно высокая стоимость, трудность установки встроенных трансформаторов тока.

Конструкция выключателя ВВ-330Б и принцип его работы

Выключатели высоковольтные воздушные трехполюсные типа ВВ-330Б предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного тока частоты 50 Гц с номинальным напряжением 330 кВ.

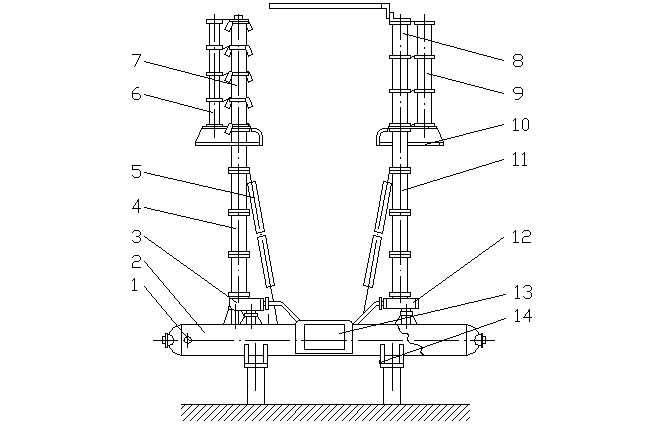

1 - подвод сжатого воздуха;

2 – тележка;

3 – дутьевой клапан камеры;

4 – опорная колонка камеры;

5 – растяжка;

6 – омический делитель напряжения;

7 – камера дугогасительная;

8 –отделитель;

9 – емкостной делитель напряжения (колонка конденсаторов);

10 – экран высоковольтный;

11 – опорная колонка отделителя;

12 – дутьевой клапан отделителя;

13 – шкаф управления

Общий вид выключателя ВВ–330Б (полуполюс)

Отключение выключателя. При дистанц. управлении подается командный импульс на катушку электромагнита отключения ЭО. Якорь ЭО воздействует на клапан отключения, сжатый воздух поступает в гасительную камеру, повышает там давление, отводит подвижные контакты и гасит дугу. После этого воздух выходит в атмосферу. После гашения дуги контакты гасительной камеры поддерживаются в разомкнутом состоянии до тех пор, пока не сработает отделитель. После этого поступление воздуха в гасительную камеру прекращается и ее контакты замыкаются. В отделителе сжатый воздух также действует на подвижные контакты, которые в конце своего хода "залипают", образуя разрыв цепи. В отключенном положении отделитель наполнен сжатым воздухом, который удерживает контакты разомкнутыми и обеспечивает изолирующий промежуток.

Включение выключателя

При дистанционном управлении подается командный импульс на катушку электромагнита включения ЭВ. Срабатывает клапан включения, перекрывается поток сжатого воздуха в отделитель. Одновременно открываются клапаны отделителя в атмосферу. Контакты отделителя под воздействием пружин смыкаются, а сжатый воздух выходит в атмосферу.
