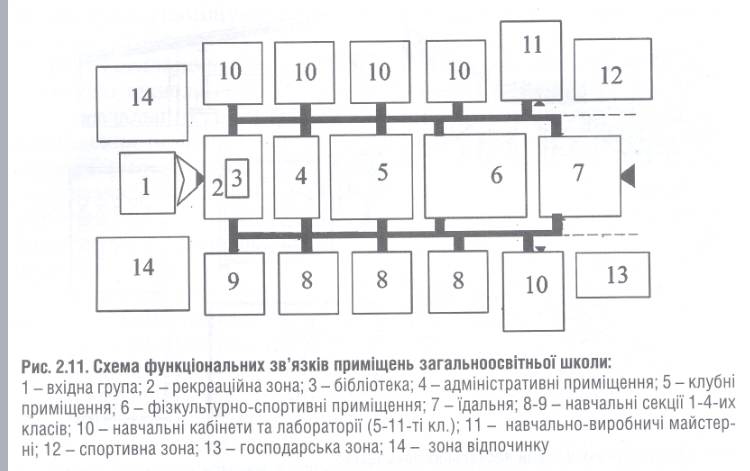

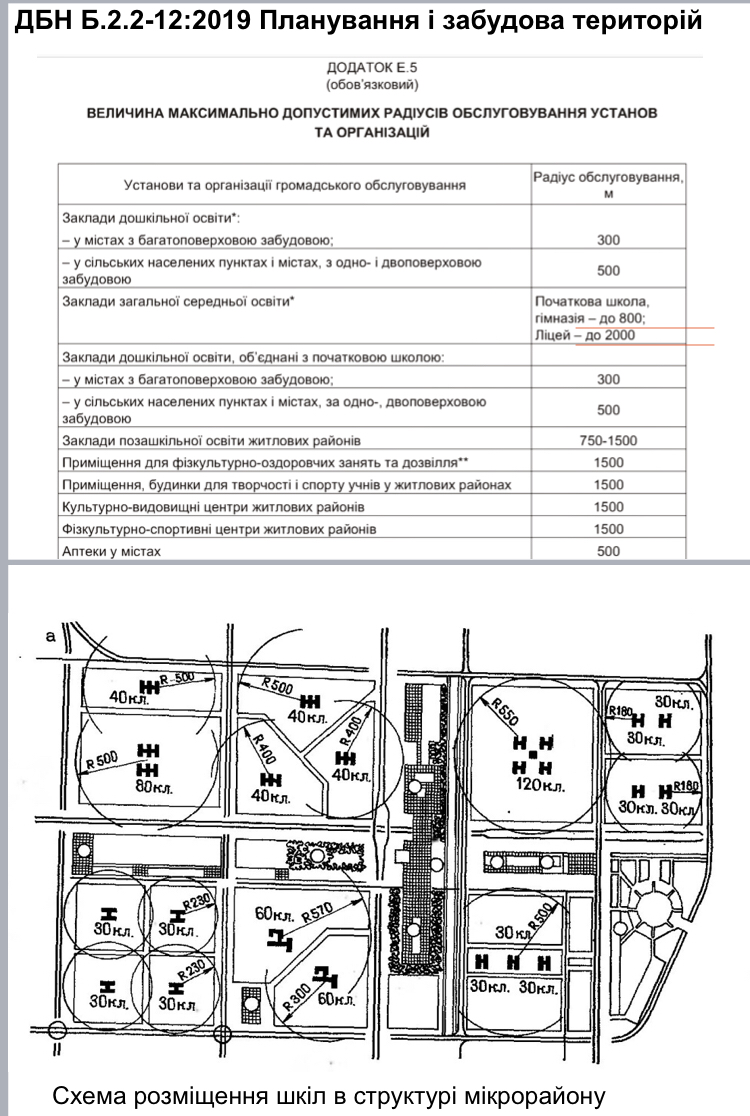

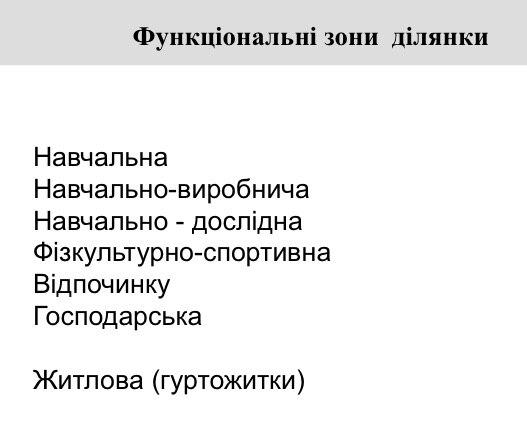

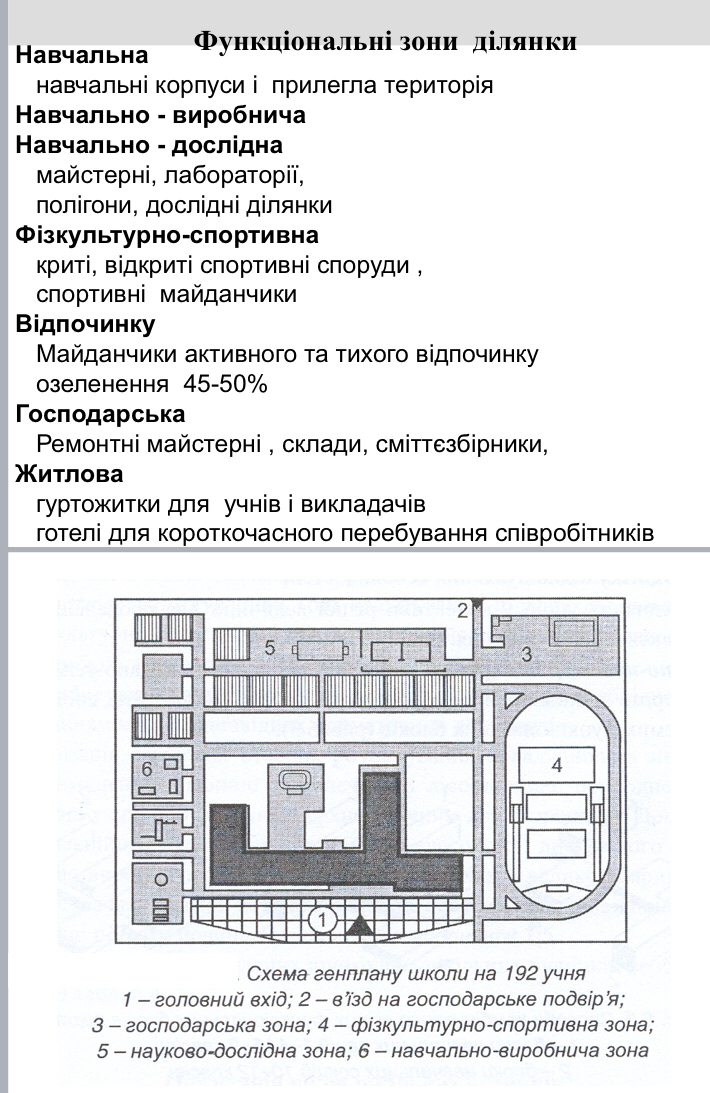

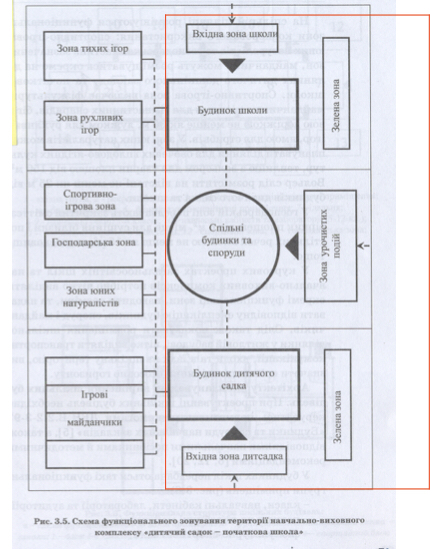

8. Загальноосвітні школи (архітектурно-планувальна організація, генплан ділянки та розташування в структурі сучасного міста).

9. Зобразити принципову схему (планувальне рішення, основні розміри) вертикальних комунікацій громадських будівель. Незадимлювальні сходи.

До вертикальних комунікацій належать сходи, пандуси, ліфти, патерностери, ескалатори. Сходи: головні, службові, допоміжні й аварійні; Залежно від розташування сходи поділяються на зовнішні й внутрішні

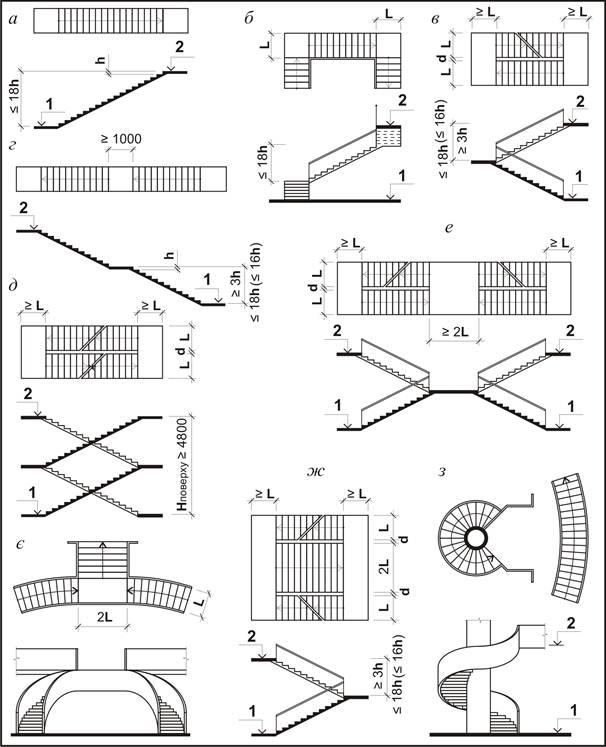

Основны принципові схеми сходів

а – прямолінійні одномаршові;

б – тримаршові з поворотом;

в – двомаршові з поворотом;

г – прямолінійні двомаршові;

д – з перехресними маршами;

е – розгалужені чотиримаршові;

є – комбіновані;

ж – розгалужені тримаршові;

з – гвинтові та криволінійні

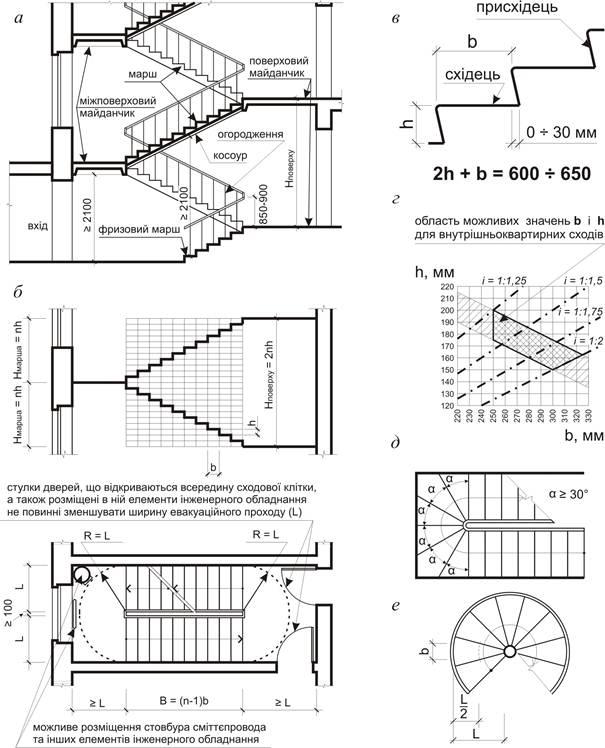

Рисунок Б.10 – Планувальні схеми і мінімальні габарити сходів, призначених для евакуації (класифікація за [22]). Наведені значення для житлових секційних, а в дужках – для галерейних та коридорних і для громадських будинків

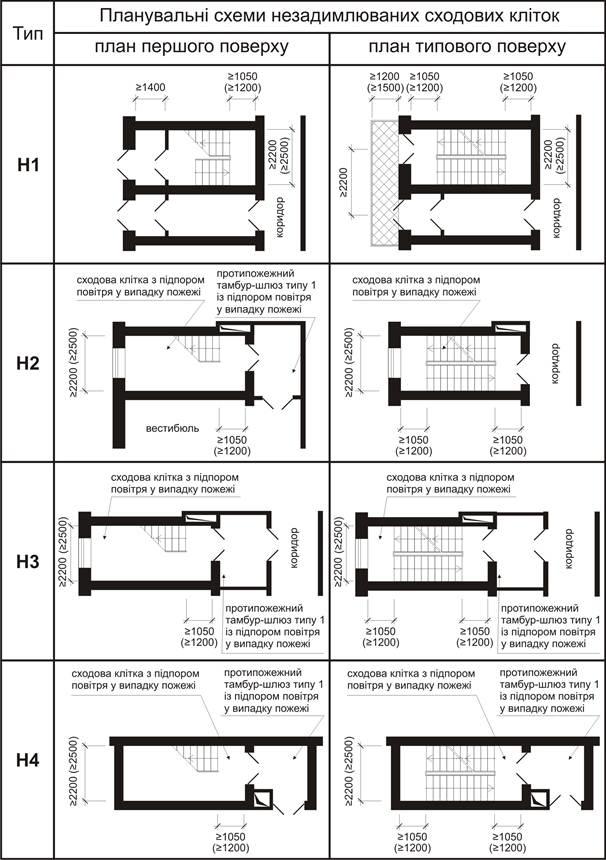

НЕЗАДИМЛЮВАЛЬНІ СХОДИ

Екзаменаційний білет № ____4______

10. Містобудівні чинники та їх роль у формуванні архітектури громадських будівель і споруд.

Чинники:

• Основні структурні елементи міських, районних центрів.

• Значення в загальній структурі міста, поселення (домінанта, містобудівний орієнтир)

• Забезпечення доступу (транспортна, пішохідна)

• Санітарні вимоги

• Вимоги до ділянки будівництва

Роль:

• Визначення розмірів та конфігурації ділянки з можливістю перспективного розвитку

• Визначення умов зорового сприйнняття

• Організація пішохідно-транспортних шляхів, визначення їх напряму та інтенсивності

• Орієнтація споруди

• Визначення основних параметрів об'єкта

• Визначення принципово-планувального рішення

• Визначення поверховості будівлі (у зв'язку з існуючою забудовою)

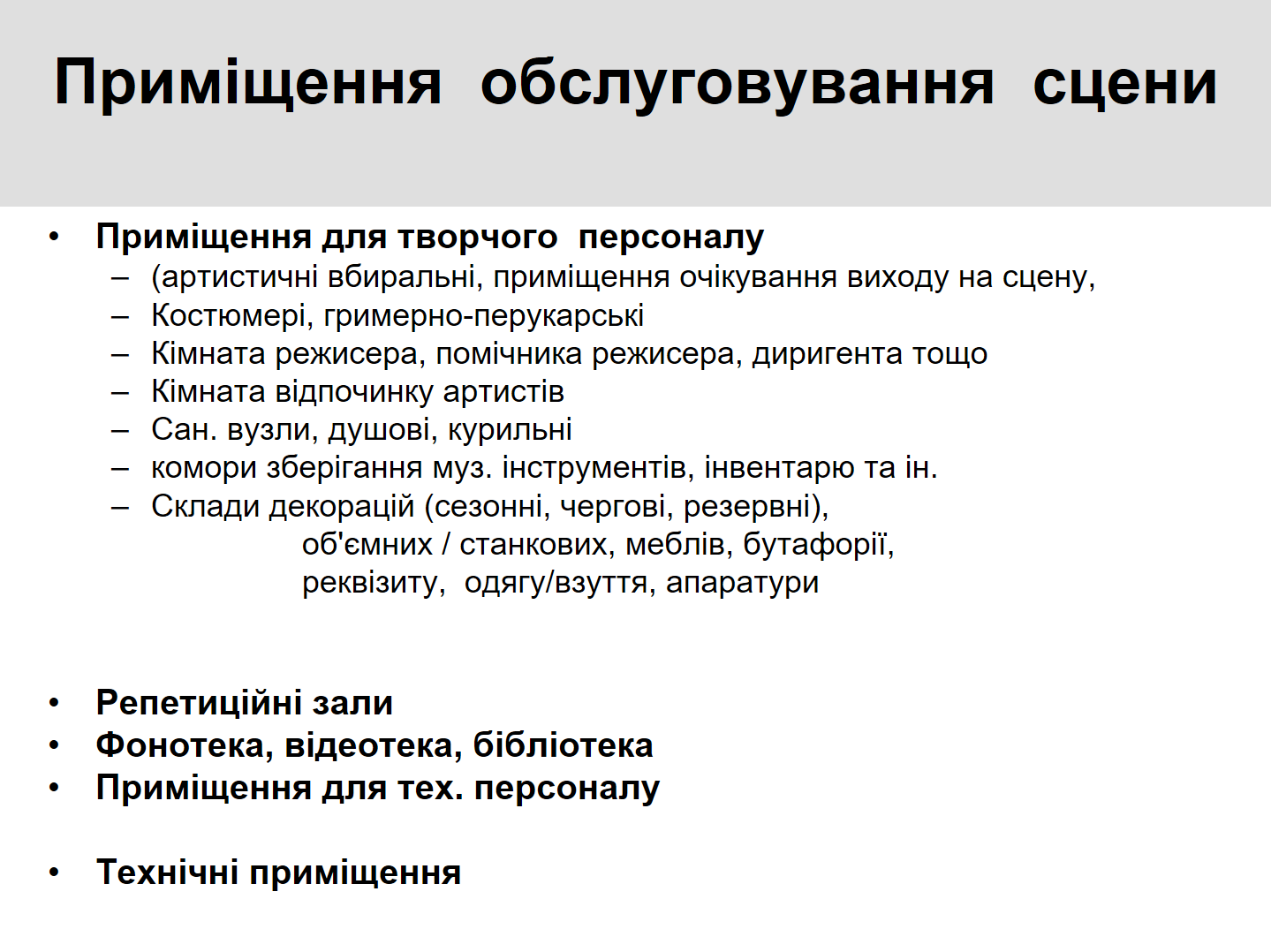

11. Театри, їх типи, архітектурно-планувальна організація.

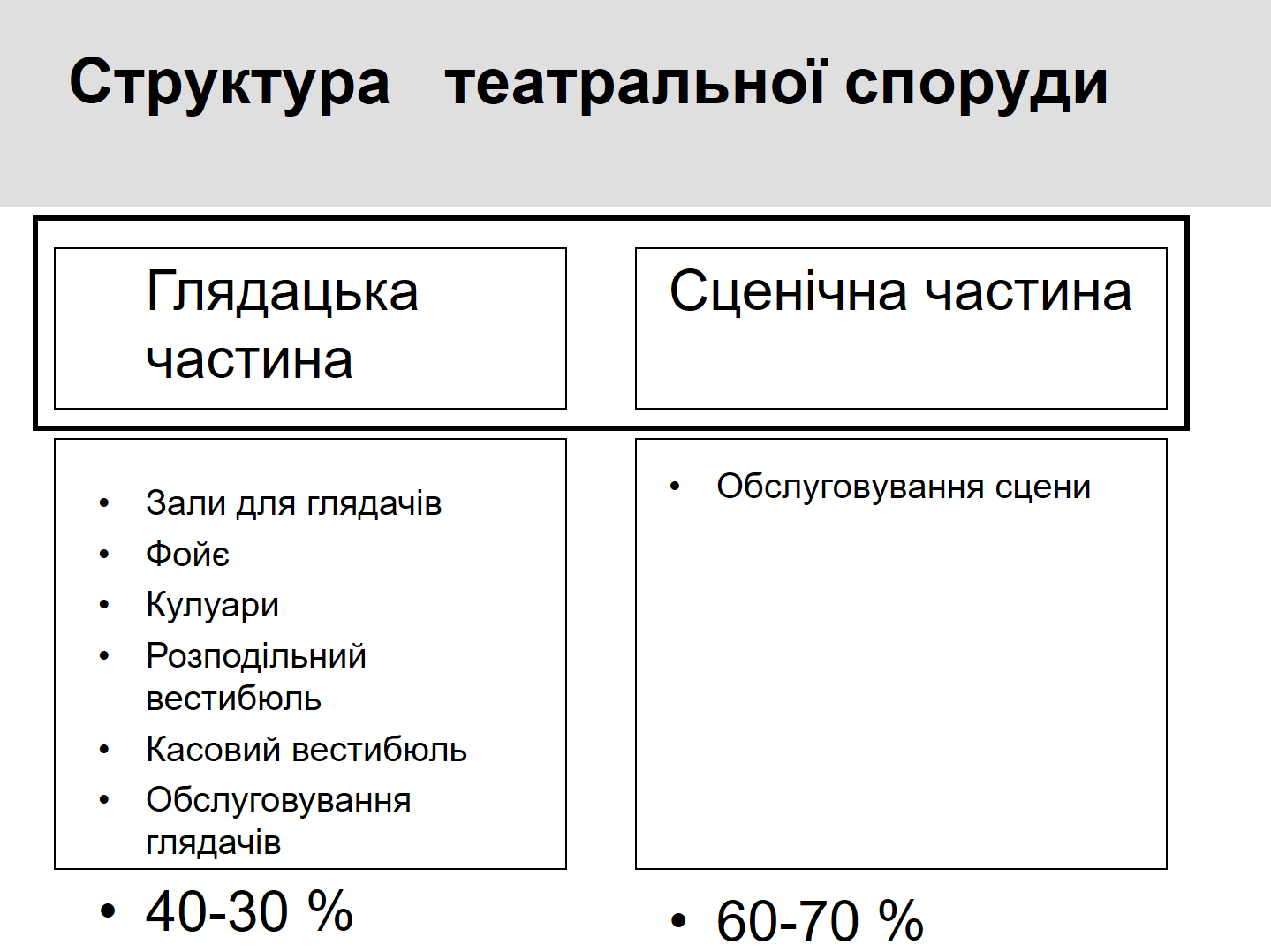

Функциональная схема театров (більш організована)

Нижче — схема Кащенко (більш складна, з розподіленням зв’язків на основні та другорядні)

12. Зобразити принципову схему (планувальне рішення, основні розміри) вертикальних комунікацій громадських будівель. Пандуси

з ДБН

Уклон пандуса повинен бути не більше 8%.

Ширина пандуса повинна бути за однобічним рухом 1,2 м, за двобічним —1,8 м.

Максимальна висота одного підйому пандуса не повинна перевищувати 0,8 м. Після підйому необхідне влаштуванння горизонтальних площадок глибиною не менше 1,5 м.

При перепаді висот підлоги до 0,2 м і менше допуснається збільшувати уклон пандуса до 10 %.

По повздовжним краям пандуса, що не примикають до стін, слід передбачати бортики заввишки не менше ніж 0,05 м.

Уздовж обох боків усіх пандусів і сходів, а також біля всіх перепадів висот більше ніж 0,45 м необхідно встановити огорожу з поручнями.

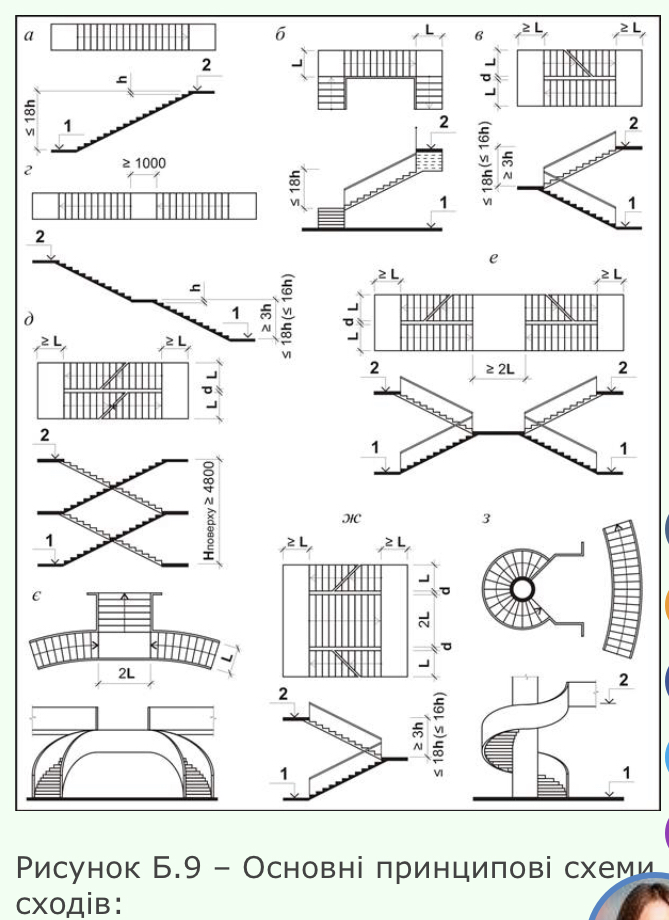

Основні принципові схеми сходів:

а – прямолінійні одномаршові;

б – тримаршові з поворотом;

в – двомаршові з поворотом;

г – прямолінійні двомаршові;

д – з перехресними маршами;

е – розгалужені чотиримаршові;

є – комбіновані;

ж – розгалужені тримаршові;

з – гвинтові та криволінійні

Поручні пандусів слід встановити на висоті 0,7 та 0,9 м, а в закладах дошкільної освіти — на висоті 0,5 м. Завершальні частини поручнів мають мати продовження по горизонталі на 0,3 м, як вгорі, так і внизу.

Інші вертикальні комунікації (пандуси) аналогічно

_____________________________________________________________________________
