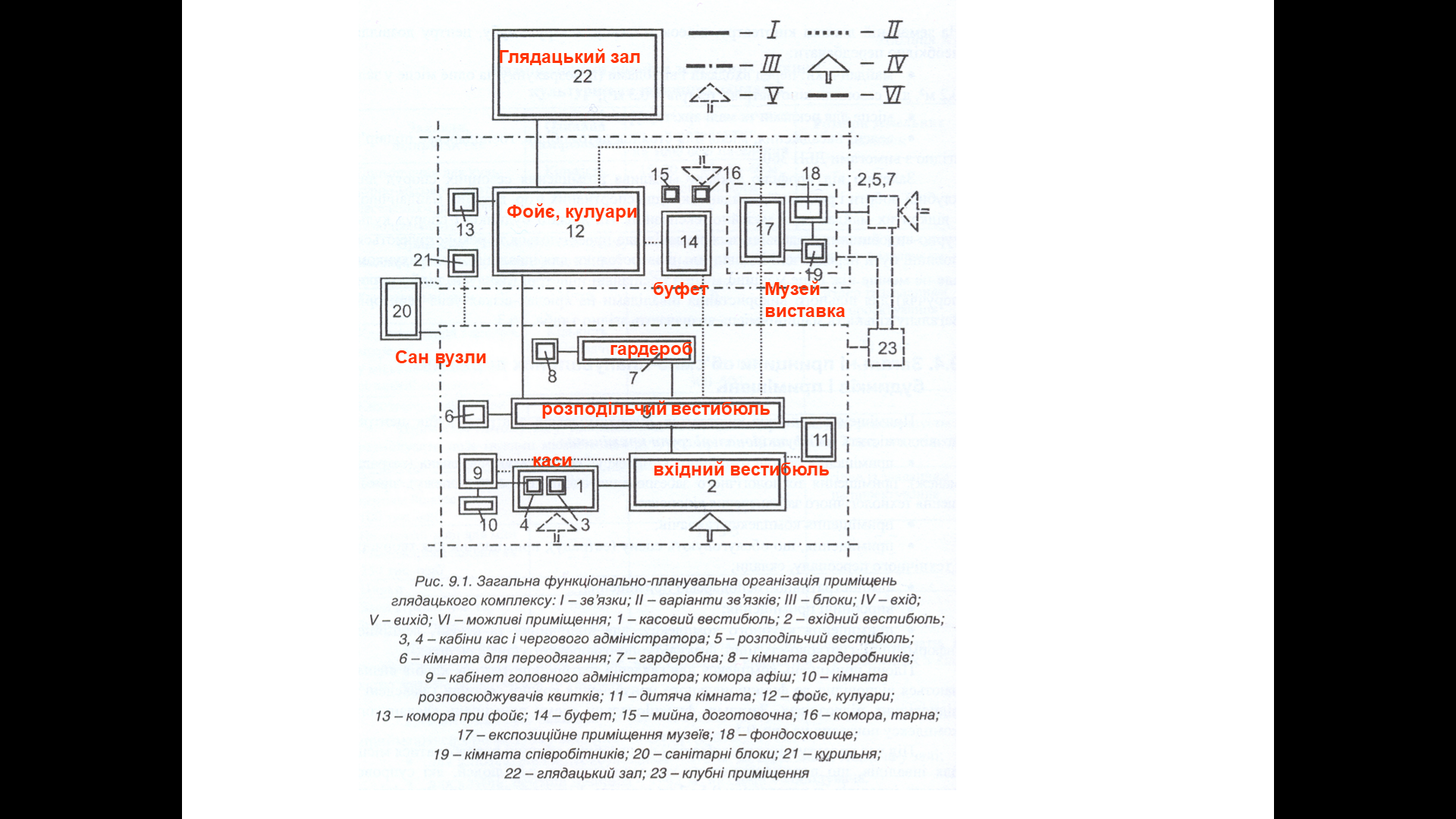

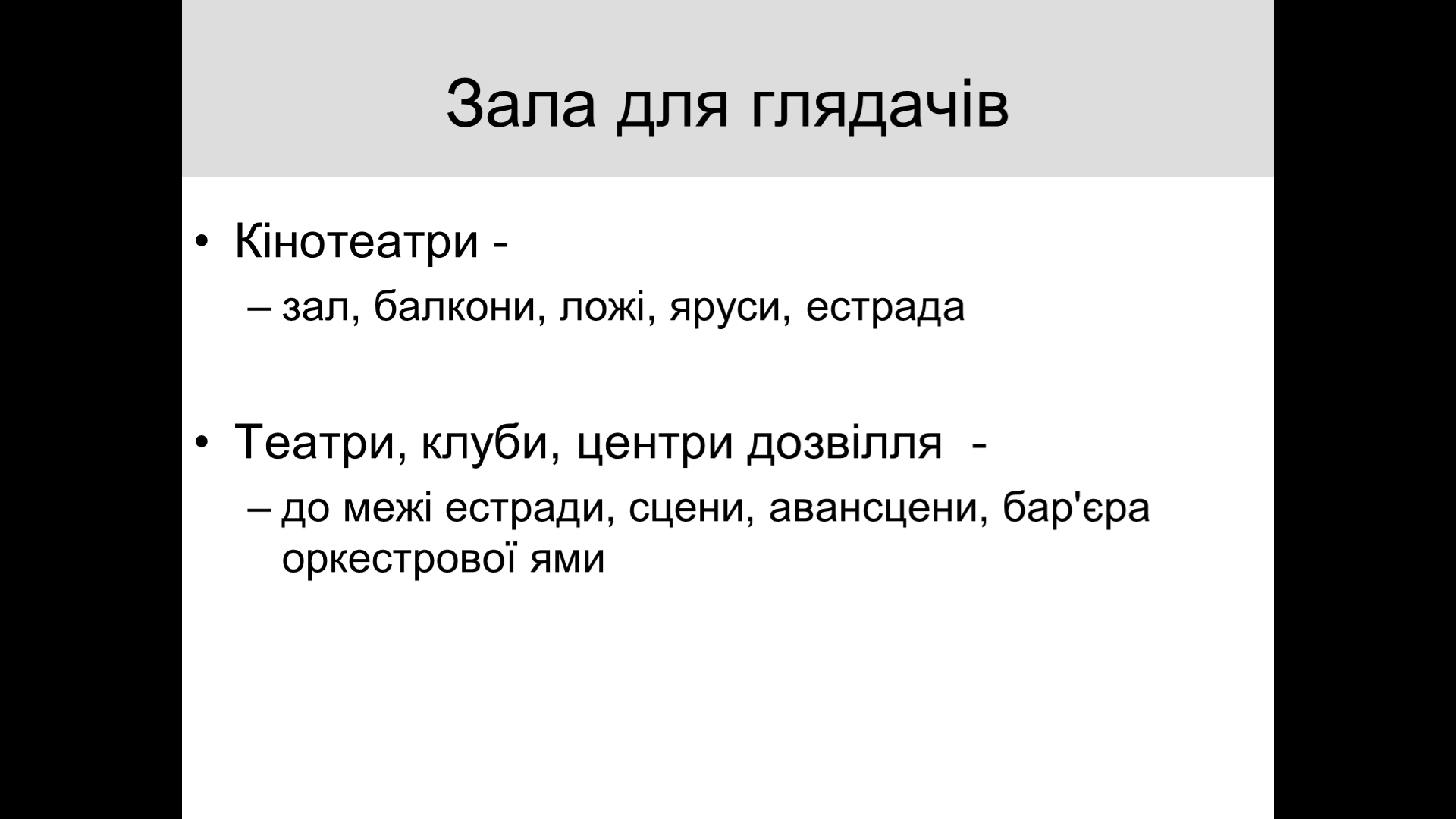

Зала для глядачів

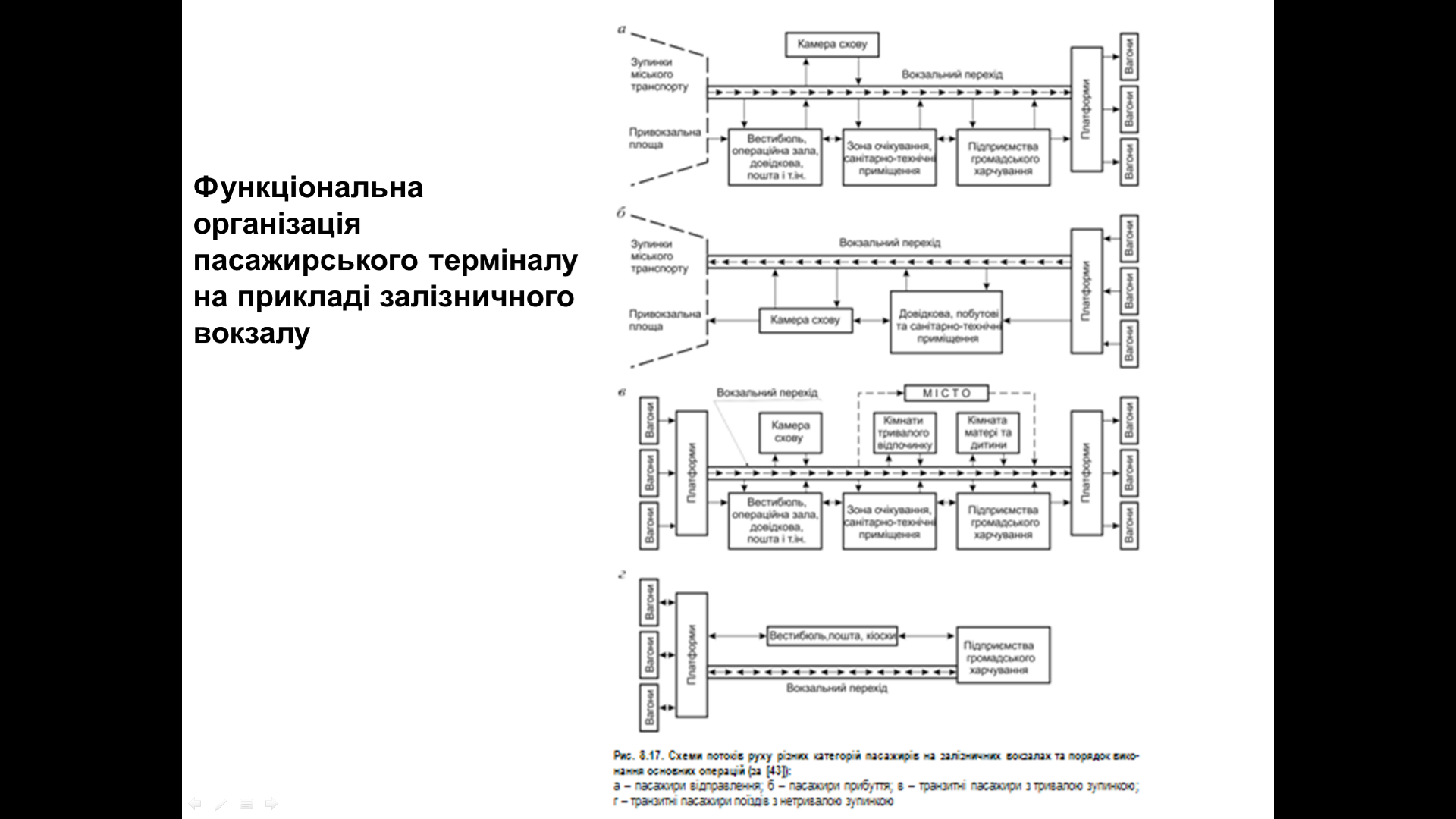

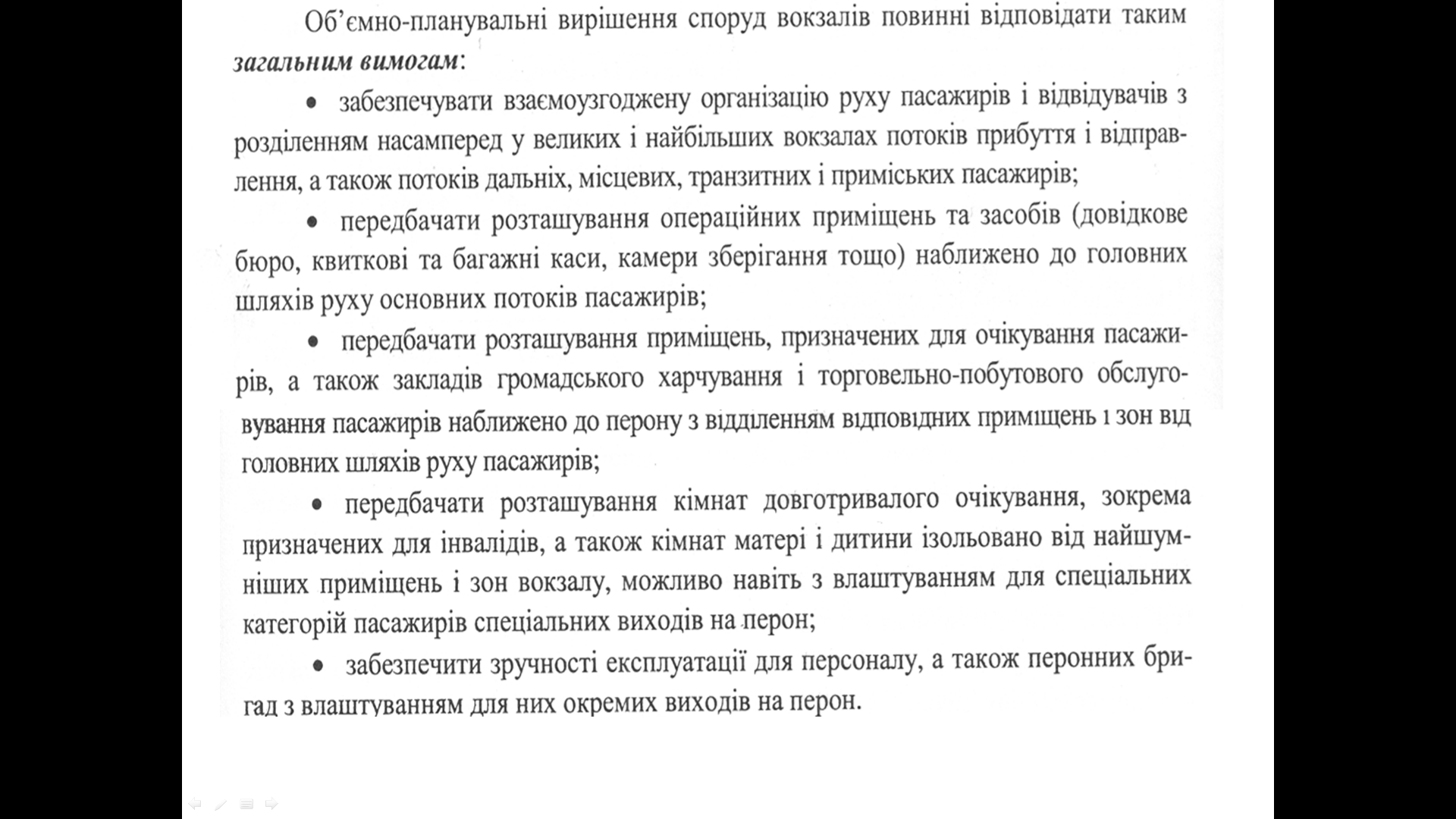

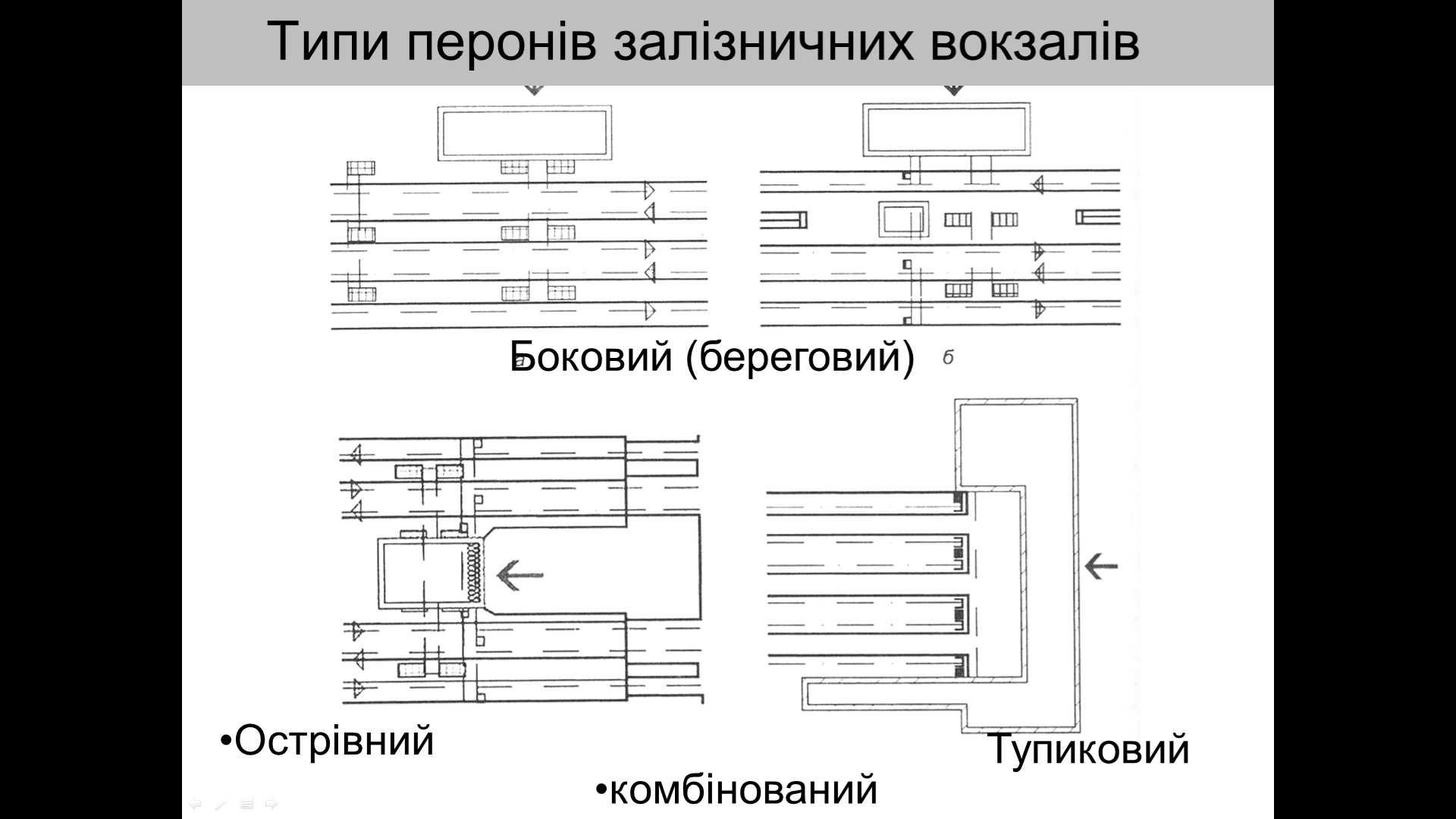

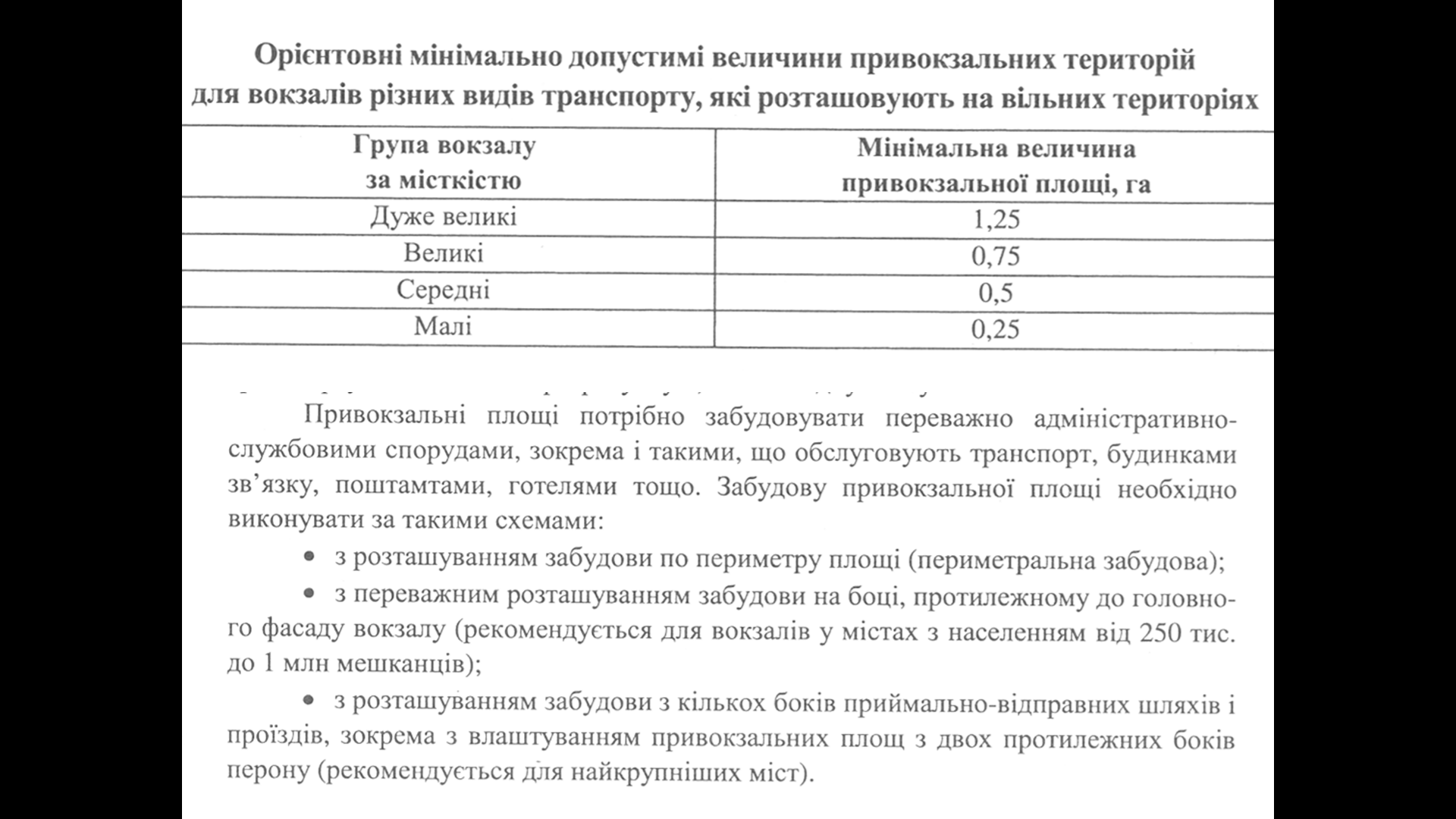

53. Залізничні вокзали. Принципи архітектурно-планувальної організації

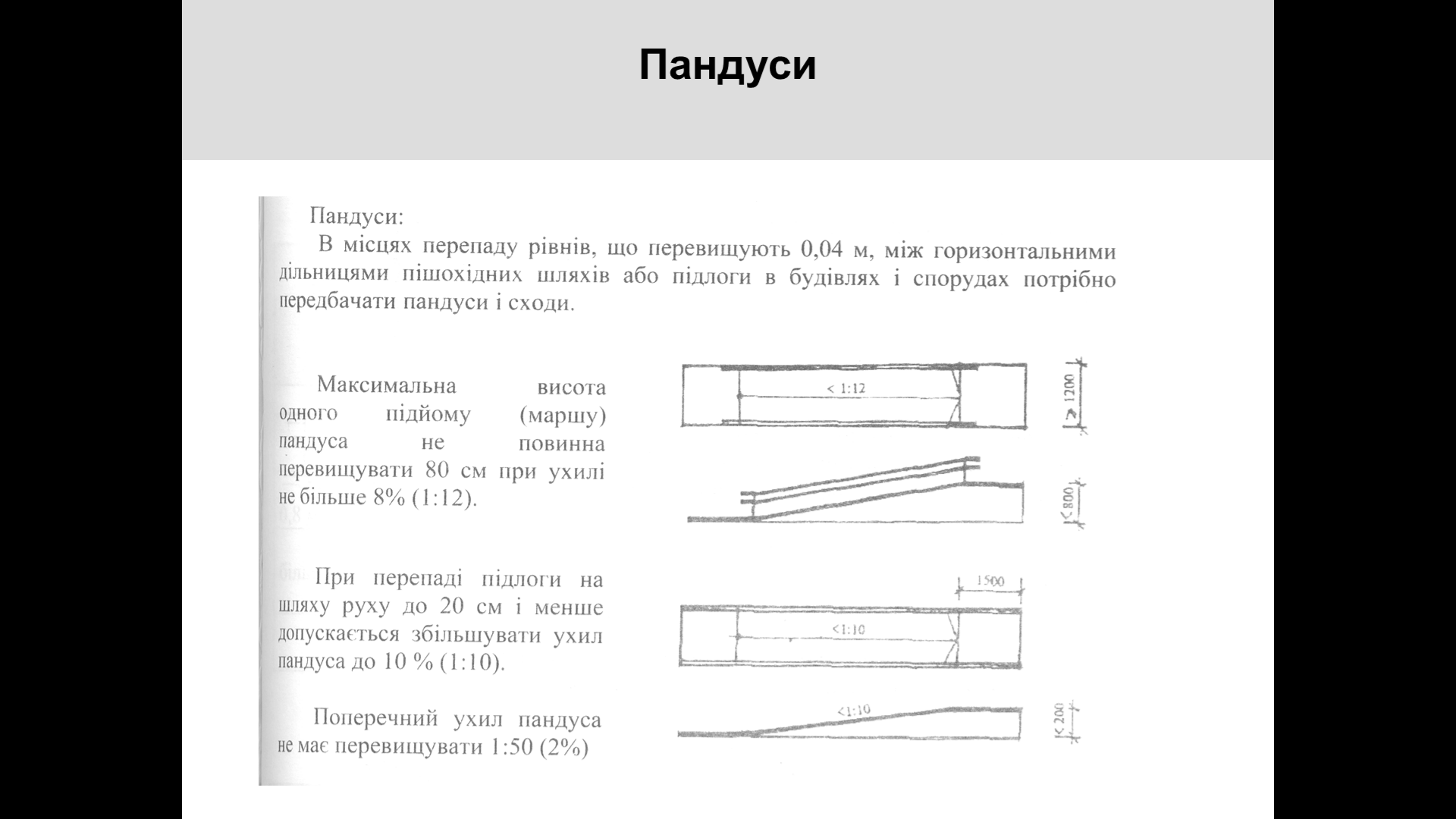

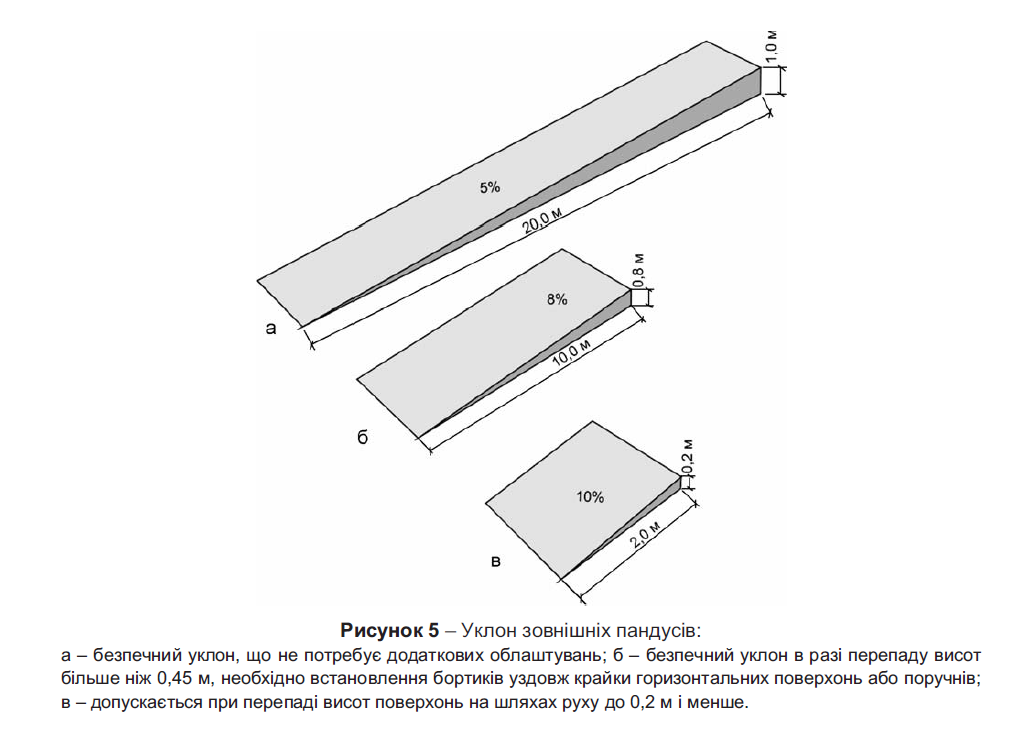

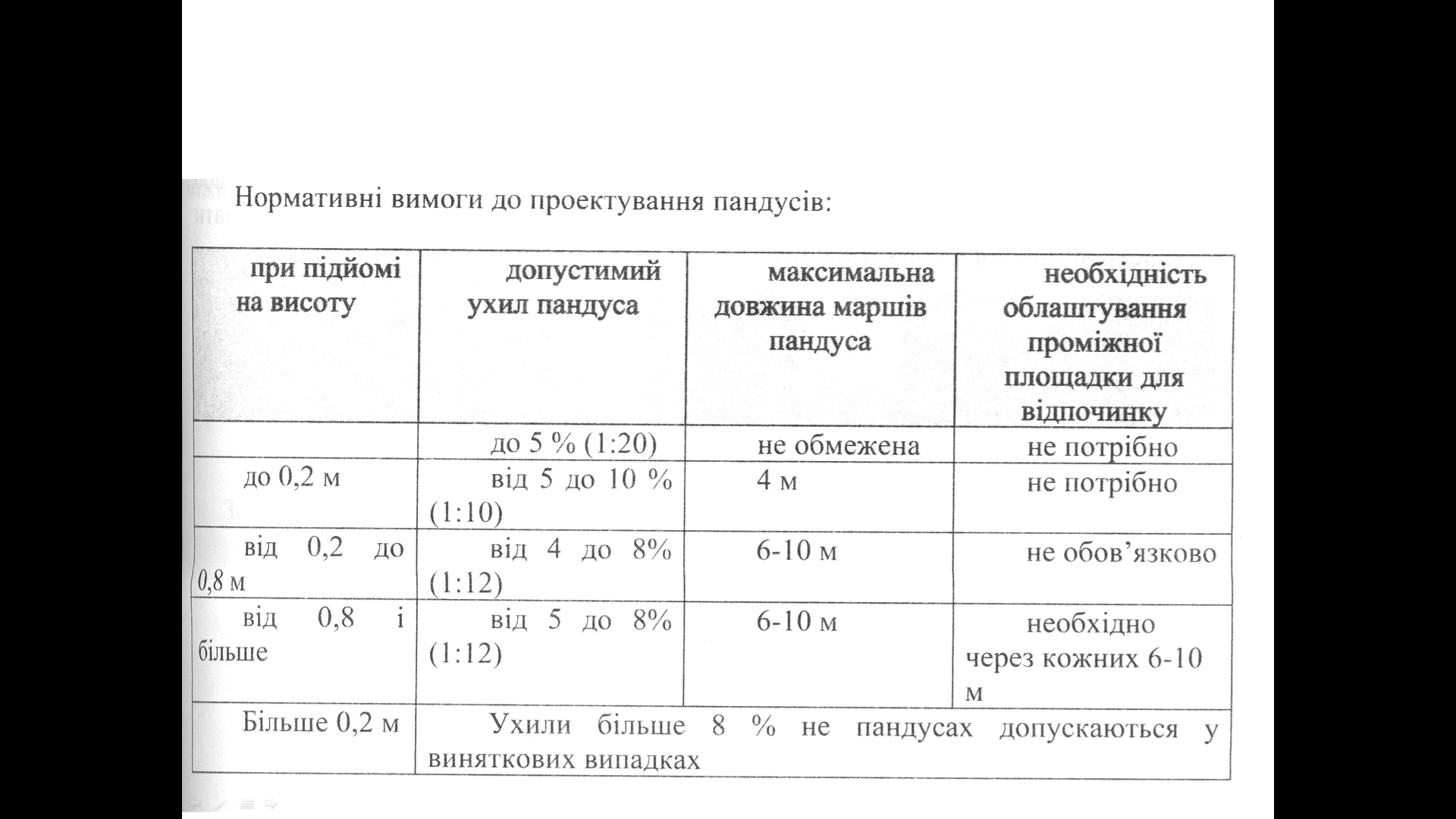

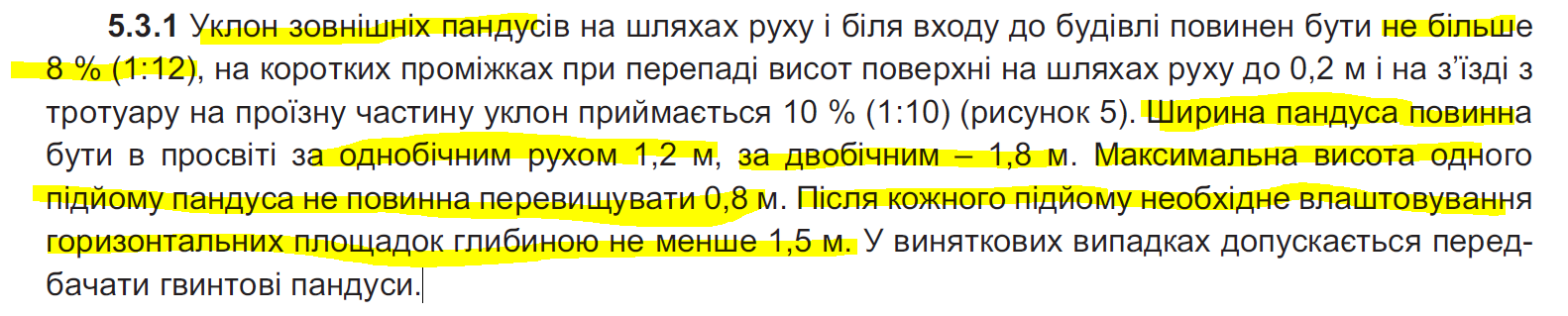

54. Зобразити принципову схему (планувальне рішення, основні розміри) вертикальних комунікацій громадських будівель. Пандуси

ЕКЗАМЕНАЦІЙНИЙ БІЛЕТ № _____19_____

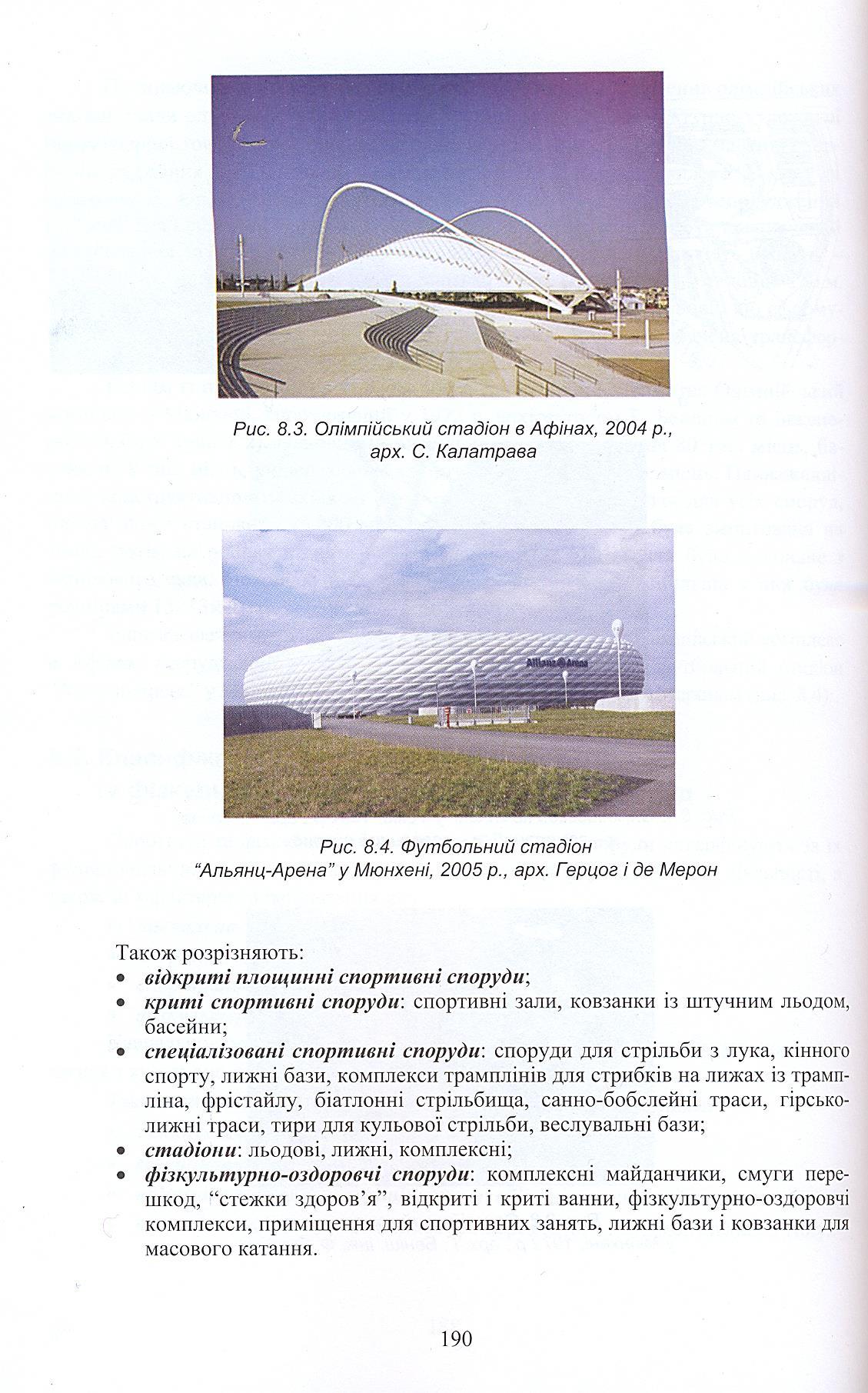

55. Класифікація основних типів спортивних споруд. Їх загальна характеристика.

• Навчально-тренувальні

• Спортивно-демонстраційні

• Спортивно-видовищні

• Фізкультурно-оздоровчі

Характеризують також за:

• Замкнутістю (закриті, відкриті)

• Сезонністю (літні/зимові)

• Об’ємно-планувальним рішенням (об’ємні, плоскі)

• Функціональним призначенням (універсального, спеціалізованого типу)

Класифікація за функціональним призначенням

Види:

• Відкриті площинні спортивні споруди

(спортивне ядро, відкритий стадіон, майданчики для спортивних ігор)

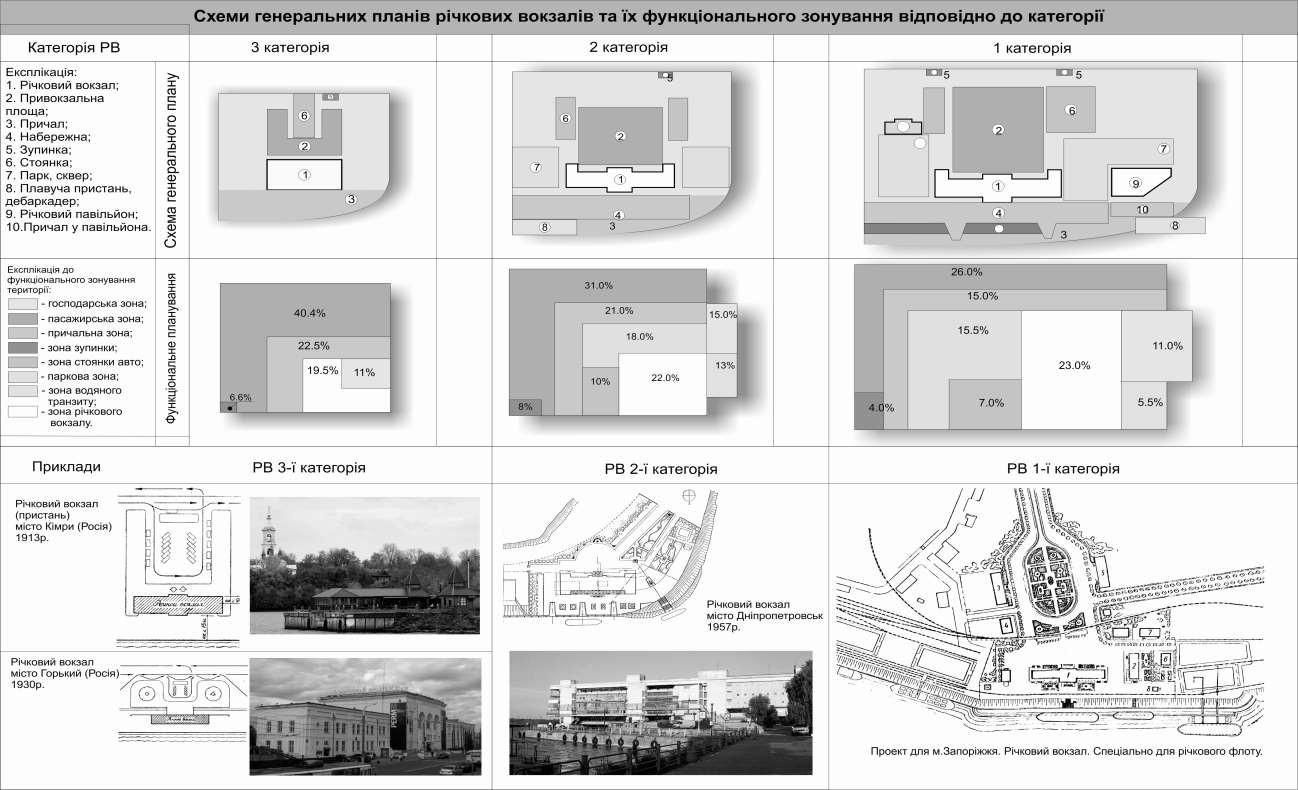

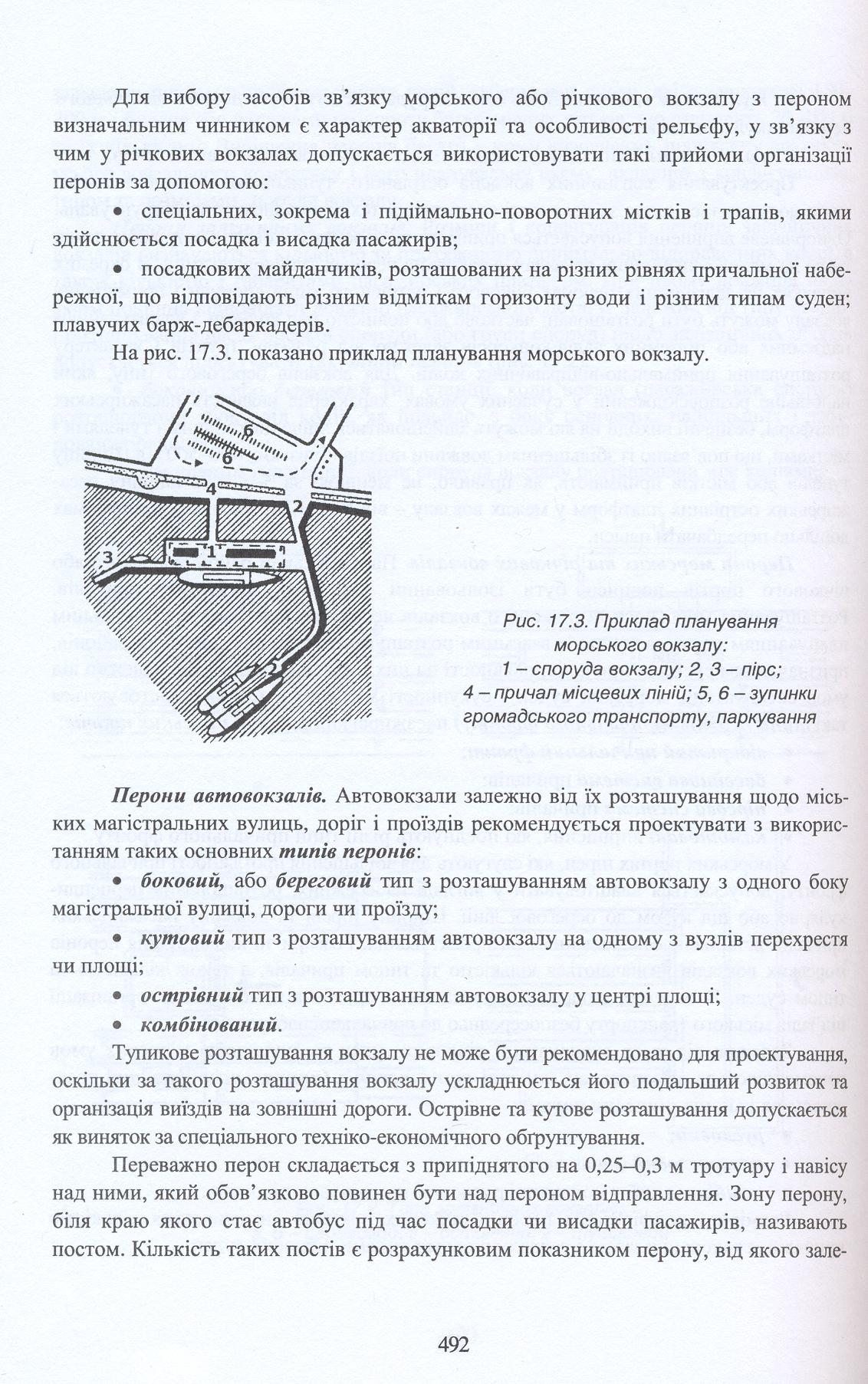

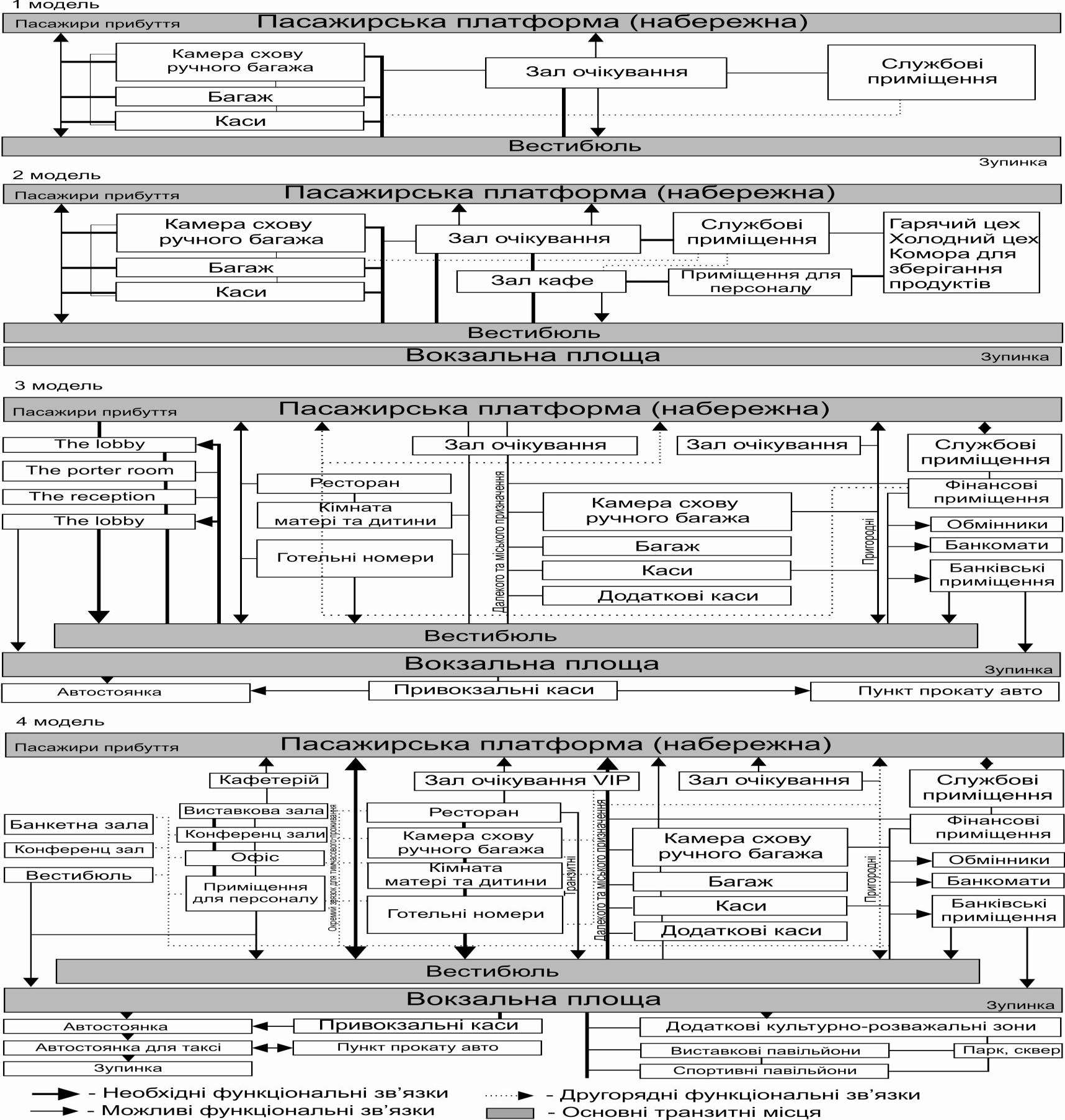

56. Річкові та морські вокзали. Їх архітектурно-планувальна організація

Перони річкових і морських вокзалів

Габарити суден ( до 150 – 200 м)

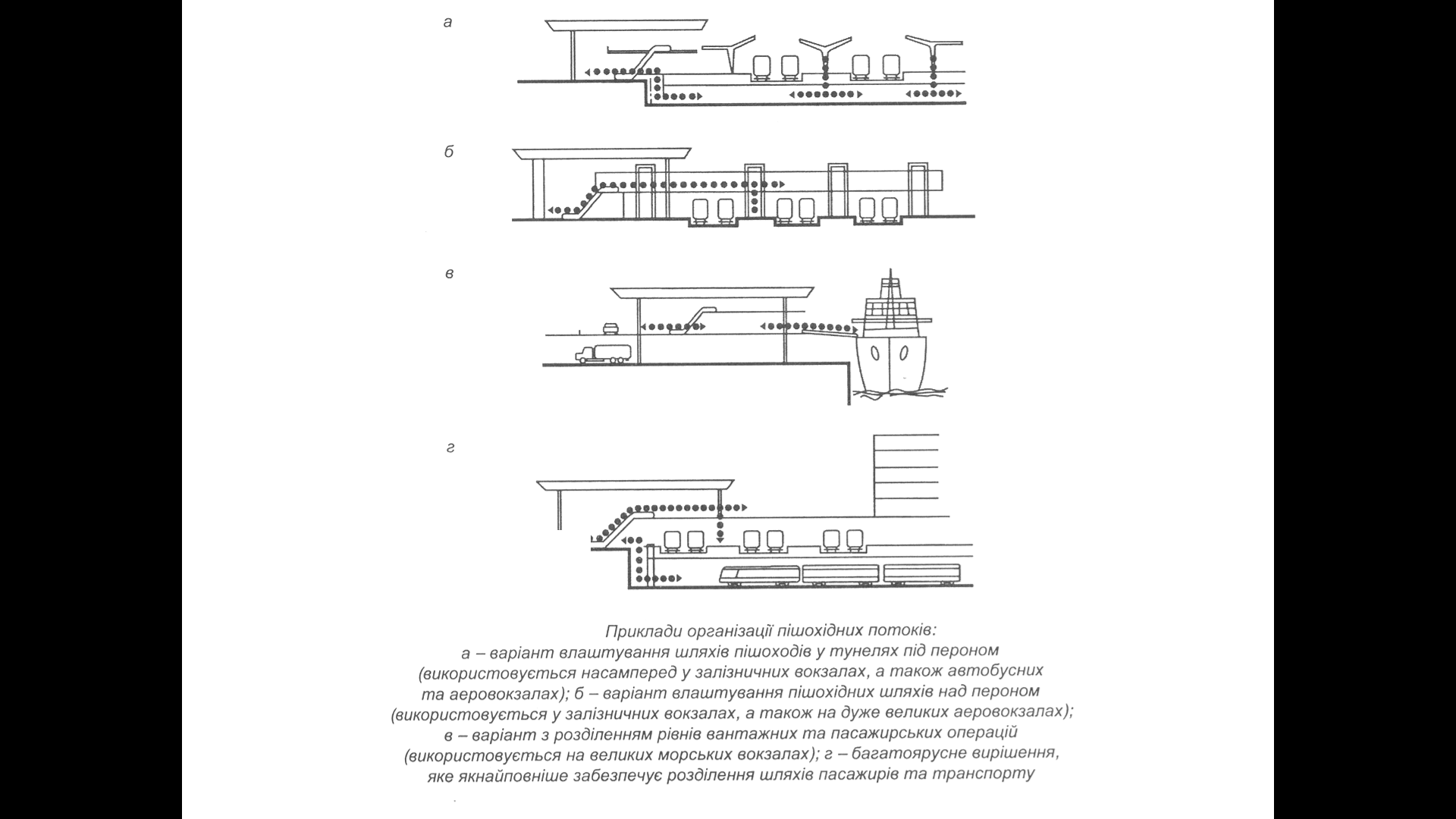

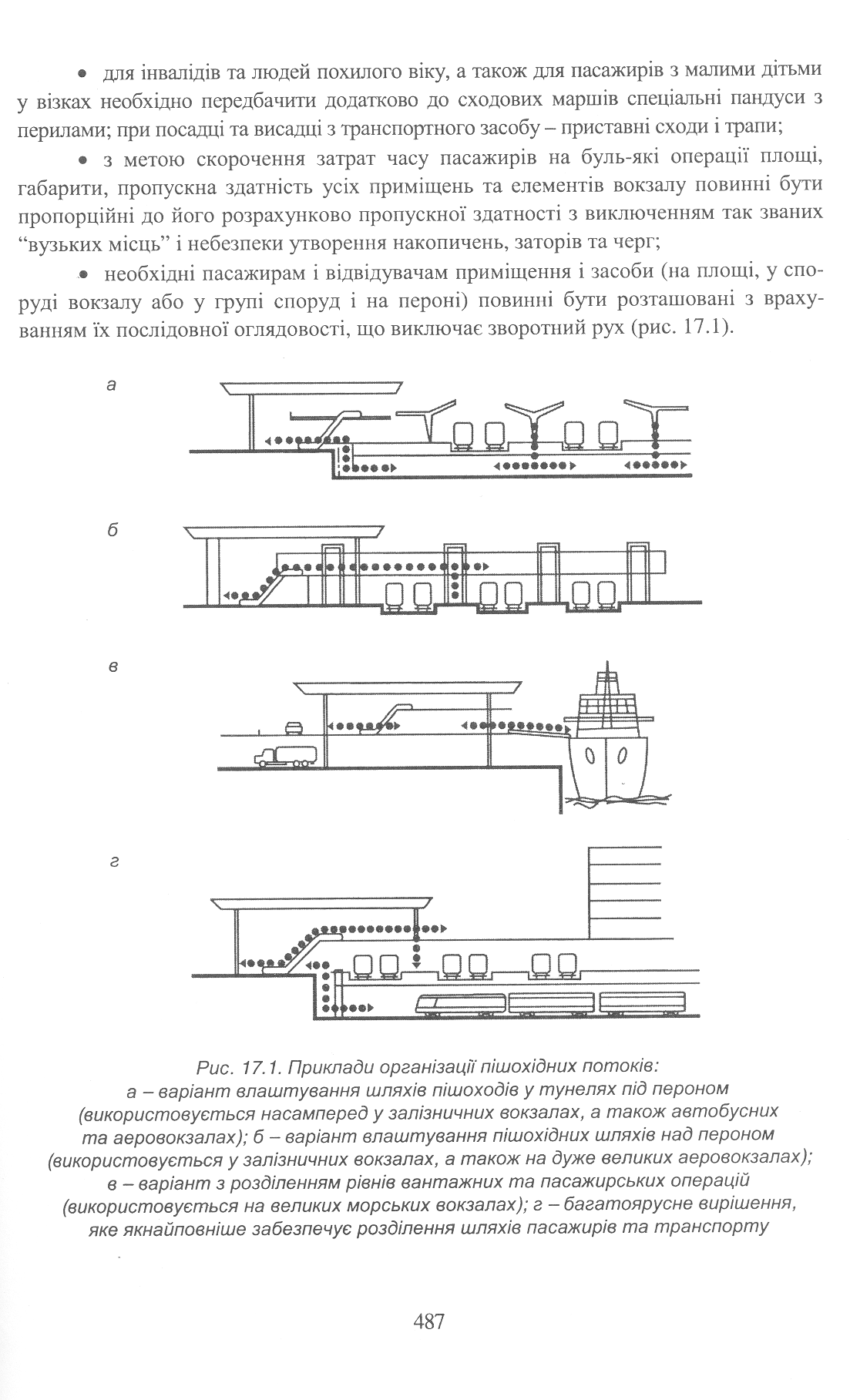

Варіант з розділенням рівнів для пасажирських та вантажних операцій

Типи перонів (причального фронту)

морських вокзалів

Відкритий причальний фронт

Басейнова система

Пірсова система

Комбінована

річкових вокзалів

русловий

позарусловий

комбінован

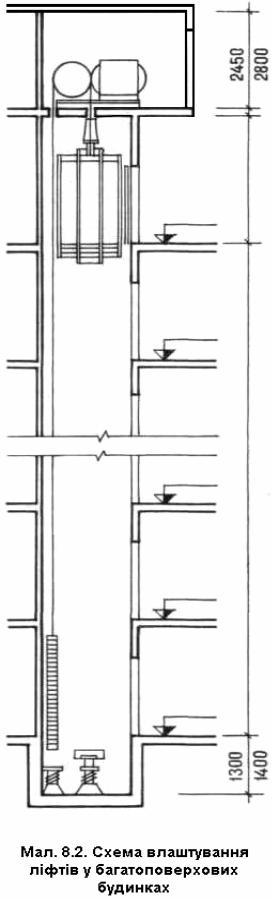

57. Зобразити принципову схему (планувальне рішення, основні розміри) вертикальних комунікацій громадських будівель. Ліфти

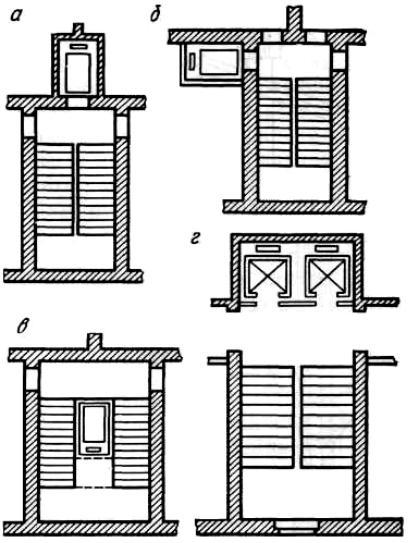

Схеми розміщення ліфтових шахт у житлових будинках:

а, г – у торці сходової клітини; б – те ж саме біля бічної стіни; в – всередині сходової клітки

Розміри шахт для ліфтів різного призначення

Тип ліфта	Вантажо-	Зовнішні розміри	Внутрішні	Розташування
	підйомність,	кабіни (ширина,	розміри	противаги за
	кг	глибина, висота), мм	шахти, мм	відношенням до
				кабіни
Пасажирські	320	980х1200х2100	1550х1700	позаду
звичайні	350	1800х1200х2100	1450х1700	-“-
	500	1080х1420х2100	1500х2000	-“-
Пасажирські	1000	1800х1500х2100	2250х2300	-“-
швидкісні
Вантажно-	500	1200х2200х2100	1660х2550	-“-
пасажирські
Вантажні	1000,	2000х3000х2200	2700х3200	-“-
	2000
Вантажні	100	900х650х1000	1300х750	-“-
малі
