4.4.7. Парковка для автомобілів на сонячних батареях
Парковки автомобілів займають величезні площі, і ці території можна і потрібно використовувати на благо екології та економії. Компанія Envision Solar запропонувала і втілює в життя таке рішення як Solar Grove - сонячні гаї або сонячні дерева. Вона пропонує встановлення навісів над місцями для паркування, на яких розташовані сонячні батареї. Такими сонячними деревами можна покривати цілі гектари парковок та автостоянок. А енергію, яка виробляється сонячними деревами, можна направляти в загальну електромережу, або для підзарядки електромобілів.
Рисунок 4.19 - Парковка для автомобілів на сонячних батареях
Поки людина займається своїми справами, її електромобіль заряджається на сонячній парковці, і після роботи вона може спокійно їхати додому, так як у авто повністю заряджений акумулятор, це дуже зручно. Також це може бути вигідно великим компаніям, яким потрібно для виробництва багато енергії, яку вони можуть отримувати використавши паркувальні території.
Сонячні дерева являють собою навіси з міцних металевих каркасів з розташованими на них сонячними батареями. Самі навіси можуть бути різних розмірів, а також можна регулювати їх кут нахилу. Крім вироблення електроенергії навіси створюють тінь, а це означає, що автомобілі не будуть перегріватися на сонці, і це теж важливо.
Сонячні дерева можуть встановлюватися в будь-яких зручних місцях, найчастіше це парковки на вулицях у людних містах. Це можуть бути як поодинокі навіси з встановленими зарядними станціями для електромобілів, так і цілі їх групи.
Перша така парковка була відкрита в 2006-му році біля офісу компанії Kyocera International, Inc. в місті Сан-Дієго. На парковці було встановлено відразу двадцять сонячних дерев. Застосування, виробленої такими навісами, електроенергії дозволило компанії заощадити на електриці 50000 доларів за перший же рік. Зекономлена енергія була перенаправлена на потреби офісних і житлових будівель компанії, а також на зарядку електромобілів на самих паркінгах.

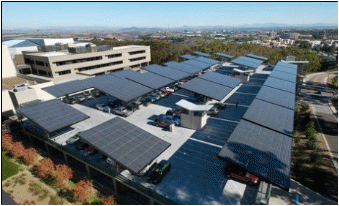

Рисунок 4.20 - Перша парковка для автомобілів на сонячних батареях біля офісу компанії Kyocera International, Inc. в Сан-Дієго, США
Скористалися отриманим досвідом й інші солідні компанії. Такі сонячні парковки в останні роки з'явилися на паркінгах компанії Dell, Natomas Gateway та інших. Невеликі сонячні гаї з одного-двох "дерев" раз у раз з'являються уздовж центральних трас штату Каліфорнія, на заправках і стоянках придорожніх магазинів. Також компанія пропонує зовнішню рекламу на своїх сонячних деревах. [16]
Таке рішення буде вдало виглядати і в проекті будівлі музею кіно, де на ділянці розташована відкрита автопарковка площею 0.11 га. Пропонується встановити кілька сонячних навісів, для підзарядки електромобілів і для захисту від сонця звичайних.
4.5. Висновки стосовно прийнятих рішень по енергоефективним технологіям в дипломному проекті бакалавра на тему: «Музей кіно в м. Одеса»
Всі заходи, що стосуються енергоефективності, були прийняті з урахуванням нормативних вимог.
За результатами оцінки будівлі музею кіно й ділянки проектування,
було зроблено наступні висновки й прийнято відповідні архітектурно-
містобудівні рішення:
1) У будівлі музею кіно передбачена сонячна енергосистема, головне завдання якої - безперебійне і надійне електропостачання обладнання, при перебоях електрики. Надійне електропостачання необхідно для комфортної роботи співробітників в науковій частині музею, а також для безперебійної роботи сервісної при медіатеці. Крім цього, дана автономна енергосистема дозволяє забезпечити штучне освітлення експонатів, роботу ескалатора і ліфтів, а також показ кінофільмів в головному і екскурсійних кінозалах при експозиційному залі музею.
Пропозиція щодо місця встановлення сонячних батарей представлена на рисунку 4.3;
2) У будівлі музею кіно передбачені фрагменти зелених фасадів. Їх встановлення пропонується на південно-західному фасаді в місці, де розташований експозиційний зал.
Пропозиція щодо влаштування зелених фасадів на стінах будівлі музею кіно представлена на рисунку 4.7;
3) У будівлі музею кіно пропонується встановити світлодіодні екрани на сонячних батареях на південно-західному фасаді уздовж однієї з головних алей, в місцях розташування екскурсійних кінозалів, а самі сонячні батареї пропонується розташувати на похилій покрівлі при кожному з кінозалів. Електронне табло на сонячних батареях буде служити в рекламних цілях для відвідувачів музею, надаючи анонси нових виставок, фільмів й інших культурних заходів.
Пропозиція щодо встановлення світлодіодних екранів на сонячних батареях на стінах будівлі музею кіно представлена на рисунку 4.8;
4) Зниження електроспоживання музею кіно здійснюється також за рахунок використання енергоефективних технологій у благоустрої території ділянки проектування.
Було прийнято наступні рішення:
Розміщення багатофункціональних лав на сонячних батареях Solar Inside. Пропонується встановити кілька лав уздовж головних алей;
Поруч з лавами встановити «розумні ліхтарі» компанії EnGoPLANET;
Застосувати тротуарну плитку з сонячних батарей компанії Onyx
Solar. Пропонується використати її на головній алеї біля входу в музей в північно-західній його частині з боку проспекту Гагаріна.
Встановити вітрові дерева Wind Tree. Пропонується розташувати «вітряні дерева» уздовж головних алей на ділянці, так як напрямок цих алей ПнЗ-ПдС і ПнС-ПдЗ і швидкість вітру в цих напрямках в місті Одеса буде задовольняти нормальному функціонуванню цих «дерев».
Розставити сміттєві контейнери на сонячних батареях BigBelly Solar по краях головних алей, поруч з проїздами для автомобілів. У цих місцях вивіз сміття найбільш зручний;
Так як на території музею кіно розташована парковка для велосипедів, пропонується використати в ній технологію Solar Parking Lot.
Розмістити на відкритій парковці для автомобілів систему компанії Envision Solar - Solar Grove, що включає в себе навіси з вбудованими сонячними батареями, які служать для підзарядки електромобілів і для захисту від сонця звичайних.
Пропозиція щодо місць розташування всіх вище перерахованих енергоефективних систем, представлена на рисунках 4.21, 4.22.
Рисунок 4.21 - Генеральний план музею кіно з пропозиціями щодо використання
енергоефективних технологій
Рисунок 4.22 - Загальний вигляд генерального плану музею кіно з пропозиціями щодо
використання енергоефективних технологій
