Предельное напряжённое состояние оснований

1. Фазы напряженного состояния грунта

Рассмотрим типичный график развития осадки фундамента по мере его нагружения статической нагрузкой (см. схему).

1 фаза-линейного деформирования, При увеличении нагрузки осадка происходит линейно.

2 фаза-фаза сдвигов, 3 фаза-пластического течения

Фазы напряженного состояния. Первая фаза напряженного состояния грунта носит название фазы уплотнения. В строительном отношении такое состояние грунта будет полезным, так как грунт в фазе уплотнения приобретает более плотную структуру и будет давать меньшие осадки.

При уплотнении зависимость между общими деформациями и удельным давлением (сжимающим напряжением) с достаточной для практических целей точностью может быть принята линейной.

Уплотнение грунта под нагрузкой может продолжаться еще при нескольких ступенях нагрузки, однако при достижении ее некото­рой величины возникает все больше скольжений (сдвигов) между частицами грунта, так как в отдельных местах сопротивлении сдвигу преодолеваются и скольжение между частицами постепенно формируются в отдельные площадки скольжения и зоны сдвигов.

Конец фазы уплотнения и начало образования зон сдвигов, возникающих первоначально у краев площади загрузки, где сдвигающие напряжения наи­большие, являются характернейшими показателями механических свойств грунтов и соответствуют начальной критической нагрузке на грунт в данных условиях загружения.

При дальнейшем увеличении нагрузки наступает вторая фа­за— фаза сдвигов, переходящая в пластическое или прогрессирующее течение, выпирание, просадку и подобные недопустимые деформации.

График развития осадки фундамента в зависимости от его степени нагружения.

По мере нагружения основания статической нагрузкой, развитие осадки происходит неравномерно. При давлениях Р < Р_н.кр. деформирование основания происходит линейно - I фаза – фаза уплотнения грунтов;

При давлениях Р_н.кр. < Р < Р_пр. деформирование основания происходит не линейно - II фаза – фаза сдвигов (фаза развития пластических деформаций).

-Р_н.кр. – начальная критическая нагрузка;

-Р_пр. – предельное давление на основание.

Теоретические, фактические и расчётные эпюры напряжений под подошвой жестких фундаментов (контактная задача).

Теоретические, фактические и расчетные эпюры напряжений под подошвой жестких фундаментов (контактная задача).

Решения Буссинеску для круглого жёсткого штампа

Контактным называют давление по подошве фундамента

Для определения контактного напряжения совместно решается два уравнения:

• Дифференциальное уравнение изогнутой оси балки;

• Физическое уравнение связей между действующим давлением и осадкой.

• E_бJ_б(d⁴s/dx⁴)=q_x­p_x;

где: E_бJ_б-жесткость балки

S – прогиб балки

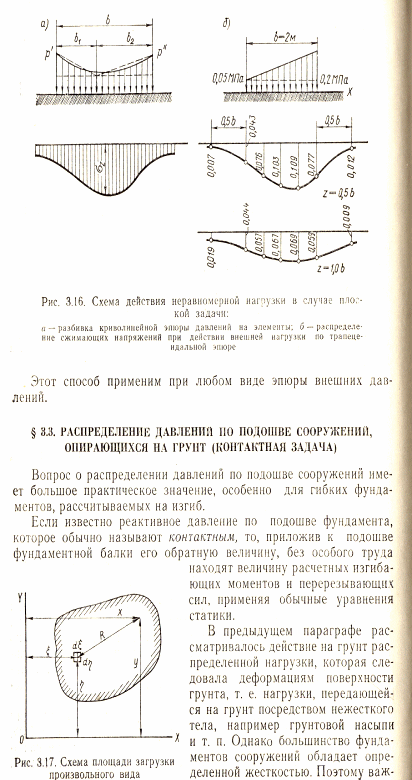

Распределение напряжений на подошве фундамента (Контактная задача)

Этот вопрос имеет особое значение для гибких фундаментов, рассчитываемых на изгиб.

Если известно Рконт, то загружая этой величиной фундамент, можно легко определять усилия в конструкции тела фундамента.

Из курса сопротивления материалов известно, что напряжения для сжатых конструкций при прямолинейной эпюре определяются по обобщенной формуле:

smax, min =(N/F) +-(M/W) - но здесь не учитывается работа сжимаемого основания.

Аналитическое решение по определению значений величин контактных напряжений, получено Буссинеску в виде зависимости:

Расчётная схема для решения задачи Буссинеску.

А нализируя аналитическую зависимость (см. приведённую выше формулу и схему), можно записать, что

При ρ = r → Рρ = ∞

При ρ = 0 → Рρ = 0,5Р_ср

и построить теоретическую эпюру контактных напряжений. Фактически же, грунт под подошвой фундамента, при давлениях, стремящихся к бесконечности (краевые точки) разрушаясь, приводит к перераспределению напряжений, возникает практическая эпюра (см. приведенную схему). Однако в данной методике также не учитываются свойства грунта основания.

При дальнейших исследованиях было установлено, что эпюра контактных напряжений под подошвой фундамента будет зависеть от его гибкости (Г) - обобщённой характеристики, учитывающей деформативные свойства основания.

Р = f(Г)

Понятие гибкости (Г) было введено профессором Горбуновым-Посадовым М.И.

Е₀ – модуль деформации грунта;

ℓ – полудлина фундамента (балки);

Е₁ – модуль упругости материала фундамента;

h₁ – высота фундамента.

Эпюры контактных напряжений под подошвой фундамента в зависимости от его гибкости. Крайняя правая схема на данном рисунке показывает, что для абсолютно жёстких фундаментов (Г=0), в целях аппроксимации, принята не фактическая седлообразная эпюра контактных напряжений, а прямоугольная (использование аппарата теории упругости к грунтам).

Форма эпюры контактных напряжений зависит и от ширины подошвы фундамента Р = f(b) и при прочих равных условиях (m_v – const; N – const) и может быть представлена на следующей схеме:

Эпюры контактных напряжений под подошвой фундамента в зависимости от его ширины.

Форма эпюры контактных давлений зависит и от степени нагружения фундамента Р = f (N) и при прочих равных условиях (m_v – const; F - const) может быть представлена на следующей схеме:

Эпюры контактных напряжений под подошвой фундамента в зависимости от степени нагружения.

Таким образом, приведённые примеры дают наглядную картину изменения величины и формы эпюры контактных напряжений в зависимости от поэтапного нагружения (увеличение веса сооружения в процессе его строительства), что значительно осложняет решение поставленной задачи.

3. Расчет устойчивости откоса по кругло цилиндрическим поверхностям скольжения.

Расчет устойчивости откоса по кругло цилиндрическим поверхностям скольжения.

Расчет коэффициента устойчивости выполняется по двум методам:    1) метод кругло-цилиндрических поверхностей скольжения.    2) метод касательных сил (для призм с произвольной поверхностью скольжения).

Коэффициент устойчивости и оползневое давление определяются с учетом внешних нагрузок (сосредототоченные, распределенные силы, сейсмичность), анкеров (преднатяжение и сцепление по корню), нагелей (сцепление по боковой поверхности). С помощью программы можно определить положение круглоцилиндрической  поверхности скольжения с минимальным коэффициентом устойчивости, или с допустимым коэффициентом устойчивости при максимальном объеме призмы сдвига.

Расчет устойчивости откоса по кругло цилиндрическим поверхностям скольжения.

Меры по увеличению устойчивости откосов

Если откос не устойчив, необходимо принимать меры по увеличению его устойчивости:

А- уположение откоса

Б- поддержание откоса подпорной стенкой

В- осушение грунтов откоса

Г- закрепление грунтов в откосе.
