2. Буквенно-цифровая маркировка:
2.1. Маркировка на постоянных конденсаторах - содержит данные о типе, номинальном значении ёмкости и классе точности конденсатора.
2.2. Маркировка на конденсаторах переменной ёмкости (КПЕ) содержит тип конденсатора, вид диэлектрика, количество секций, минимальную и максимальную ёмкости (пФ).
2.3. Маркировка подстроенных конденсаторов (КП) содержит тип и вид конденсатора, минимальную н максимальную ёмкости.
Конденсаторы, как и резисторы, маркируют с помощью цветового кода. Цветовой код состоит из колец или точек. Каждому цвету соответствует определенное цифровое значение. Знаки маркировки на конденсаторе сдвинуты к одному из выводов и располагаются слева направо. Номинальная емкость (в пикофарадах) представляет число, состоящее из цифр, соответствующих 1, 2 и 3 или (для конденсаторов с допуском ±20% ) полосам, умноженное на множитель, который определен по цвету полосы. Последняя полоса маркировки в 2 раза шире других и соответствует ТКЕ (число допуском ±0,1—10% имеют 6 цветовых полос. 1, 2 и 3 полосы — величина емкости в пикофарадах, 4—множитель, 5—допуск, 6 (последняя) —ТКЕ. Конденсаторы с

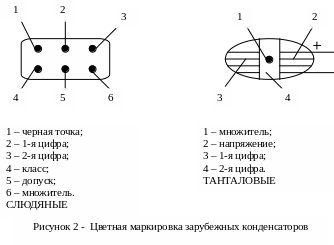

допуском ±20% имеют 5 цветовых полос, на них нет цветового кода допуска. Иногда этот тип конденсаторов маркируют 4 цветовыми кольцами. При такой маркировке 1 и 2 полосы отводятся для обозначения величины, 3 полоса—для множителя, 4—для ТКЕ. Пример дешифровки цветовой маркировки отечественных конденсаторов дан на рисунке 1, а зарубежных—на рисунке 2.
При расшифровке цветового кода пленочных конденсаторов следует обратить внимание на то, что у этих конденсаторов положительный вывод в 2 раза толще другого и отсчет колец начинается от головки конденсатора рисунок 3.
Вопросы для самоконтроля
Из каких букв и цифр состоит система сокращённых обозначений конденсаторов в соответствии с ГОСТ 11 076-69 и ОСТ 11.074.008-78?
Расскажите о буквенно-цифровой маркировке конденсаторов.
Литература:
1. Полупроводниковые приёмо-усилительные устройства: Справ. радиолюбителя/ Р.М. Терещук , К.М. Терещук, С.А.Седов. – 4-е изд., стер. –Киев: Наук. думка, 1989. – 800с.: ил.-Библиогр.
