Задания для домашней расчетно-графической работы Первая часть контрольной работы
Задача № 1. Для заданного бруса (рис. 2.1, табл. 2.1) требуется:
- вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок;
-построить эпюру продольных сил.
Таблица 2.1.
Вари- ант
|
Исходные данные варианта |
||||||
№ схемы |
F1 / F |
F2 / F |
F3 / F |
l1 / l |
l2 / l |
l3 / l |
|
1 |
1 |
1 |
5 |
-2 |
1 |
2 |
3 |
2 |
2 |
2 |
3 |
3 |
2 |
3 |
4 |
3 |
3 |
3 |
4 |
-2 |
3 |
4 |
1 |
4 |
4 |
4 |
6 |
-1 |
4 |
2 |
2 |
5 |
5 |
5 |
-1 |
2 |
1 |
3 |
3 |
6 |
6 |
6 |
2 |
3 |
2 |
4 |
2 |
7 |
7 |
-2 |
3 |
1 |
3 |
1 |
3 |
8 |
8 |
1 |
4 |
3 |
4 |
2 |
4 |
9 |
9 |
3 |
6 |
4 |
1 |
3 |
1 |
10 |
10 |
-4 |
5 |
2 |
2 |
2 |
2 |
11 |
2 |
5 |
-3 |
6 |
3 |
3 |
3 |
12 |
4 |
1 |
2 |
5 |
1 |
4 |
3 |
13 |
6 |
-2 |
1 |
3 |
2 |
1 |
4 |
14 |
8 |
3 |
-4 |
2 |
3 |
2 |
1 |
15 |
10 |
3 |
2 |
-5 |
4 |
3 |
2 |
16 |
1 |
4 |
6 |
3 |
1 |
2 |
3 |
17 |
3 |
2 |
5 |
4 |
2 |
3 |
3 |
18 |
5 |
-2 |
3 |
6 |
3 |
4 |
4 |
19 |
7 |
1 |
4 |
-3 |
1 |
1 |
1 |
20 |
9 |
1 |
2 |
3 |
2 |
2 |
2 |
Рисунок 2.1.
Задача № 2. Для заданного вала (рис. 2.2, табл. 2.2) требуется:
- вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок;
-построить эпюру крутящих моментов;
Таблица 2.2
Вари- ант
|
Исходные данные варианта |
||||||||
№ схемы |
а |
b |
c |
l1 / l |
l2 / l |
l3 / l |
l, м |
m, кНм |
|
1 |
1 |
1 |
5 |
-2 |
2 |
1 |
3 |
0,1 |
50 |
2 |
2 |
2 |
3 |
3 |
3 |
2 |
4 |
0,1 |
60 |
3 |
3 |
3 |
4 |
-2 |
4 |
3 |
1 |
0,2 |
70 |
4 |
4 |
4 |
6 |
-1 |
2 |
4 |
2 |
0,15 |
85 |
5 |
5 |
5 |
-1 |
2 |
3 |
1 |
3 |
0,25 |
80 |
6 |
6 |
6 |
2 |
3 |
4 |
2 |
2 |
0,1 |
90 |
7 |
7 |
-2 |
3 |
1 |
1 |
3 |
3 |
0,1 |
100 |
8 |
8 |
1 |
4 |
3 |
2 |
4 |
4 |
0,2 |
75 |
9 |
9 |
3 |
6 |
4 |
3 |
1 |
1 |
0,15 |
55 |
10 |
10 |
-4 |
5 |
2 |
2 |
2 |
2 |
0,25 |
65 |
11 |
2 |
5 |
-3 |
6 |
3 |
3 |
3 |
0,1 |
40 |
12 |
4 |
1 |
2 |
5 |
4 |
1 |
3 |
0,1 |
75 |
13 |
6 |
-2 |
1 |
3 |
1 |
2 |
4 |
0,2 |
85 |
14 |
8 |
3 |
-4 |
2 |
2 |
3 |
1 |
0,15 |
95 |
15 |
10 |
3 |
2 |
-5 |
3 |
4 |
2 |
0,25 |
100 |
16 |
1 |
4 |
6 |
3 |
2 |
1 |
3 |
0,1 |
70 |
17 |
3 |
2 |
5 |
4 |
3 |
2 |
3 |
0,1 |
85 |
18 |
5 |
-2 |
3 |
6 |
4 |
3 |
4 |
0,2 |
80 |
19 |
7 |
1 |
4 |
-3 |
1 |
1 |
1 |
0,15 |
90 |
20 |
9 |
1 |
2 |
3 |
2 |
2 |
2 |
0,25 |
100 |
Рисунок 2.2.

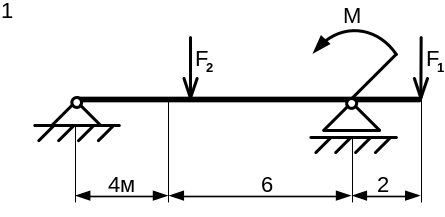

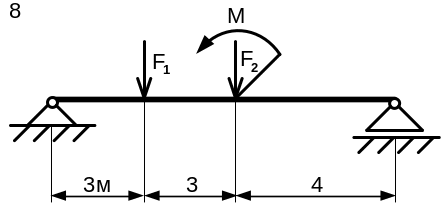

Задача № 3. Для заданной балки (рис. 2.3, табл. 2.3) требуется:
- вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок;
-построить эпюры поперечных сил и изгибающих моментов.
.
|
|
|
|
|
|
|
|
|
|

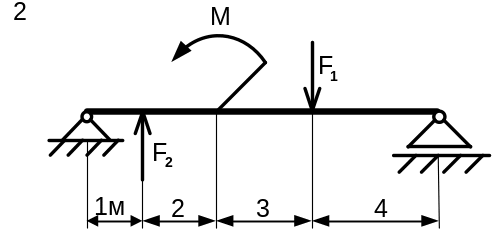

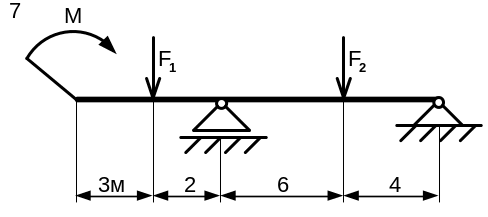

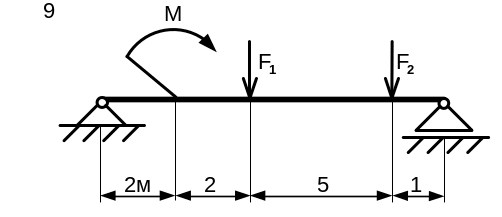

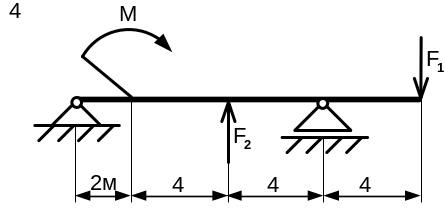

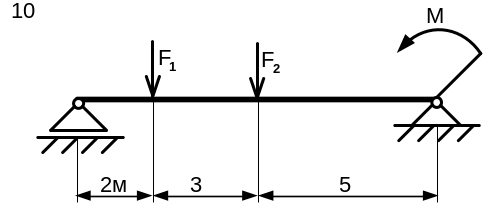

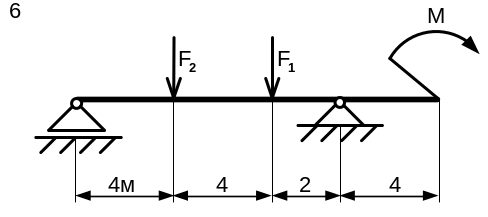

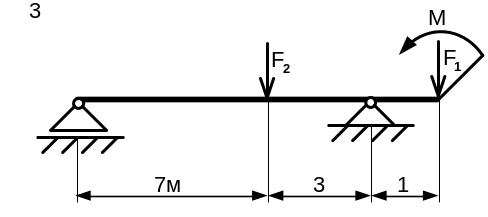

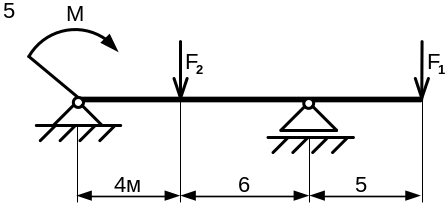

Рисунок 2.3.
Таблица2.3.
Схема в соответствии с рисунком 2.3. |
Вариант |
F1 кН |
F2 кН |
М кНм |
|
1 |
10 15 |
20 12 |
10 8 |
12 20 |
|
2 |
1 14 |
2 14 |
6 5 |
10 8 |
|
3 |
2 17 |
5 12 |
20 16 |
4 5 |
|
4 |
3 16 |
10 1 |
15 6 |
2 8 |
|
5 |
5 19 |
20 15 |
1 2 |
2 3 |
|
6 |
4 18 |
3 5 |
2 4 |
10 8 |
|
7 |
7 11 |
5 8 |
2 1 |
6 4 |
|
8 |
6 20 |
1 4 |
25 3 |
2 10 |
|
9 |
9 12 |
2 4 |
4 15 |
1 10 |
|
10 |
8 13 |
15 1 |
14 2 |
2 14 |
|
Задача № 4. Для заданной балки (рис. 2.4, табл. 2.4.) требуется:
- вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок;
-построить эпюры поперечных сил и изгибающих моментов.
Таблица 2.4.
№ Варианта |
№ схемы |
F/ql |
m / ql2 |
l1 / l |
l2 / l |
l3 / l |
q, кН/м |
1 |
1 |
5 |
-2 |
2 |
1 |
3 |
50 |
2 |
2 |
3 |
3 |
3 |
2 |
4 |
60 |
3 |
3 |
4 |
-2 |
4 |
3 |
1 |
70 |
4 |
4 |
6 |
-1 |
2 |
4 |
2 |
85 |
5 |
5 |
-1 |
2 |
3 |
1 |
3 |
80 |
6 |
6 |
2 |
3 |
4 |
2 |
2 |
90 |
7 |
7 |
3 |
1 |
1 |
3 |
3 |
100 |
8 |
8 |
4 |
3 |
2 |
4 |
4 |
75 |
9 |
9 |
6 |
4 |
3 |
1 |
1 |
55 |
10 |
0 |
5 |
2 |
2 |
2 |
2 |
65 |
11 |
2 |
-3 |
6 |
3 |
3 |
3 |
40 |
12 |
4 |
2 |
5 |
4 |
1 |
3 |
75 |
13 |
6 |
1 |
3 |
1 |
2 |
4 |
85 |
14 |
8 |
-4 |
2 |
2 |
3 |
1 |
95 |
15 |
0 |
2 |
-5 |
3 |
4 |
2 |
100 |
16 |
1 |
6 |
3 |
2 |
1 |
3 |
70 |
17 |
3 |
5 |
4 |
3 |
2 |
3 |
85 |
18 |
5 |
3 |
6 |
4 |
3 |
4 |
80 |
19 |
7 |
4 |
-3 |
1 |
1 |
1 |
90 |
20 |
9 |
2 |
3 |
2 |
2 |
2 |
100 |
Рисунок 2.4.
