Дефектация деталей
Дефектация − это оценка технического состояния детали с целью определения пригодности ее к дальнейшей работе или необходимости восстановления. При этом руководствуются техническими требованиями на ремонт оборудования каждого вида, в которых указаны краткая характеристика и возможные дефекты деталей, нормальные и допустимые размеры, другие параметры, а также применяемые средства контроля. При отсутствии технических требований руководствуются инструкциями по эксплуатации оборудования и другими документами.
Нормальными называют размеры и другие параметры, соответствующие рабочим чертежам, допустимыми − при которых остаточный ресурс детали не меньше межремонтного ресурса агрегата, и она может быть поставлена на него без восстановления с гарантией удовлетворительной работы до очередного ремонта.
Контролируют обычно только те размеры и параметры, которые могут изменяться при эксплуатации машины. При этом сравнивают фактические значения параметров с их допустимыми значениями. Детали сортируют на пять групп и маркирует краской соответствующего цвета: годные – зеленым, годные в соединении V: новыми – желтым, подлежащие восстановлению на данном предприятии – белым, на специализированном ремонтном – синим, негодные (утиль) – красным.
При дефектации деталей технологического оборудования применяют обычно универсальный измерительный инструмент и специальные приборы. При выборе средства измерения необходимо учитывать его метрологические характеристики (цена и интервал деления шкалы, погрешность и пределы измерения и т.д.), а также допустимую погрешность измерения, которая связана с точностью (допуском) изготовления измеряемого элемента детали. На рис. 4,4 приведена номограмма для выбора средства измерения в зависимости от размера и точности (допуска) изготовления элемента детали. Ряд параметров ремонтируемых соединений и деталей дефектуют с помощью универсальных и специальных приборов. Например, при дефектации радиальных подшипников качения определяют радиальный зазор прибором КИ-1223 (рис. 4.5). Подшипник укладывают торцевой частью на плиту и прижимают конусом. Каретку с индикатором перемещают до соприкосновения его ножки с наружной обоймой подшипника так, чтобы стрелка индикатора повернулась на один-два оборота. В таком положении каретку закрепляют винтовым зажимом. Наружное кольцо подшипника перемещают вдоль оси ножки индикатора сначала в одну сторону, затем в противоположную. По отклонению стрелки индикатора определяют радиальный зазор в подшипнике. Если он выше допустимого, то подшипник бракуют.
Рис. 4.4. Номограммы для выбора средств измерения: а − валов; б − отверстий; в – глубин
Рис. 4.5. Прибор КИ-1223 для измерения радиального зазора в подшипниках качения: 1 − плита; 2 − мост; 3 − корпус; 4 − втулка; 5 − винт; 6 − головка; 7 − индикатор; 8 − винтовой зажим; 9 − направляющие; 10 − каретка; 11 − планка; 12 − винт; 13 − прямоугольный паз
Дефекты пружин устанавливают осмотром и измерением упругости с помощью приборов МИП-ЮОМ, МИП-10 и других, измеряя усилие, которое нужно приложить к пружине для сжатия (растяжения) ее до длины в рабочем состоянии. Если усилие меньше допустимого, то пружину бракуют.
Дефектацию втулочно-роликовых цепей выполняют с помощью штангенциркуля (рис. 4.6) или приспособлений КИ-1854, КИ-16364 и др. При этом измеряют длину 20 звеньев цепи, предварительно растянутой с усилием 200 Н.

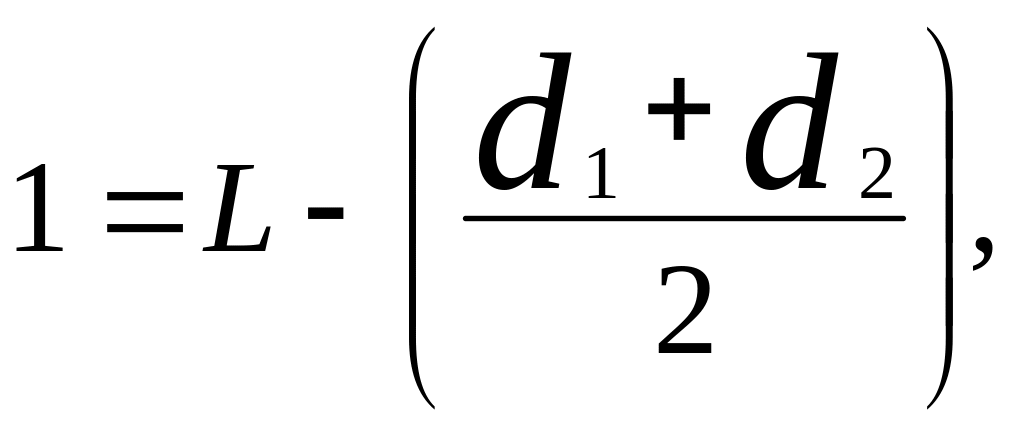

Длина измеряемого участка равна
где L — показания штангенциркуля, мм;
d1 и d2— диаметры крайних роликов, мм.
Если средний шаг больше допустимого, то цель либо ремонтируют, либо выбраковывают.
Параллельность осей валов и отверстий, перпендикулярность плоскостей и осей и другие пространственные параметры деталей определяют с помощью индикаторных приспособлений и оправок.
Рис. 4.6. Измерение среднего шага цепи: 1 − цепь; 2 − штангенциркуль; 3 − клин; d,, d2 − диаметры крайних роликов; l − длина измеряемого участка цепи; L – показания штангенциркуля; Р − нагрузка
При дефектации корпусных деталей, емкостей и других сложных деталей определяют их герметичность, наличие трещин, различных невидимых дефектов. Для этого используют методы остукивания, гидравлический, пневматический, капиллярный, магнитный и т.д.
Гидравлический и пневматический методы применяют для контроля герметичности полых деталей (баков, радиаторов и т.д.). При этом в полость нагнетают, например, воду под давлением 0,3−0,5 МПа и выдерживают 3,5 мин. Течь воды и падение давления указывают на наличие трещин и других повреждений.
Из капиллярных наиболее прост цветной способ: очищенную деталь смачивают в течение 10. .30 мин керосином и вытирают досуха. Затем на поверхность наносят тонкий слой мела. После высыхания меловой обмазки керосин, выходя из трещины (капилляра), смачивает и окрашивает обмазку, показывая дефект.
При магнитном способе деталь намагничивают дефектоскопом (типа МК, МД, ПМД и т.д.) и посыпают мелким железным порошком. В месте трещины порошок скапливается и по нему определяют ее границы. Так проверяют, например, коленчатые валы компрессоров, двигателей.
Комплектование деталей включает в себя сортирование, подбор для сборки соединений в соответствии с техническими требованиями, комплектование по номенклатуре и числу в соответствии с принадлежностью к агрегатам и узлам, раскладку в тару, доставку комплектов на место сборки.
При ремонте технологического оборудования на перерабатывающих предприятиях применяют, как правило, штучный подбор, который заключается в том, что к одной детали с каким-то размером подбирают вторую деталь соединения исходя из допустимого при их сборке зазора или натяга.
Селективный (групповой) подбор применяю! на специализированных ремонтных предприятиях. Сущность его в том, чго соединяемые детали после обработки и контроля предварительно соршрукн на размерные группы, клеймят или помечают красками. При сборке соединении используют летали одной группы.
