Болты с шестигранной уменьшенной головкой (нормальной точности) (по гост 7796-70), мм
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
8 |
1,25 |
1 |
12 |
5 |
13,1 |
0,4 |
1,1 |
2,0 |
|
4 |
10 |
1,5 |
1,25 |
14 |
6 |
15,3 |
0,4 |
1,1 |
2,5 |
,
|
4 |
Продолжение табл. Б. 2
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
12 |
1,75 |
1,25 |
17 |
7 |
18,7 |
0,6 |
1,6 |
3,2 |
, , |
5 |
(14) |
2 |
1,5 |
19 |
8 |
20,9 |
0,6 |
1,6 |
3,2 |
, , |
5 |
16 |
2 |
1,5 |
22 |
9 |
24,3 |
0,6 |
1,6 |
4,0 |
, , |
6 |
(18) |
2,5 |
1,5 |
24 |
10 |
26,5 |
0,6 |
1,6 |
4,0 |
, , |
6 |
Продолжение табл. Б. 2
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
20 |
2,5 |
1,5 |
27 |
11 |
29,9 |
0,8 |
2,2 |
4,0 |
,
|
6 |
22 |
2,5 |
1,5 |
30 |
12 |
33,3 |
0,8 |
2,2 |
5,0 |
,
,
|
7 |
24 |
3 |
2 |
32 |
13 |
35,0 |
0,8 |
2,2 |
5,0 |
|
7 |
(27) |
3 |
2 |
36 |
15 |
39,6 |
1,0 |
2,7 |
5,0 |
, , |
8 |
Окончание табл. Б. 2
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
30 |
3,5 |
2 |
41 |
17 |
45,2 |
1,0 |
2,7 |
6,3 |
, , |
9 |
36 |
4 |
3 |
50 |
20 |
55,4 |
1,0 |
3,2 |
6,3 |
, , |
10 |
42 |
4,5 |
3 |
60 |
23 |
66,4 |
1,2 |
3,3 |
8,0 |
, |
12 |
48 |
5 |
3 |
70 |
26 |
77,7 |
1,6 |
4,3 |
8,0 |
,
|
12 |
Ряд длин болтов ℓ: 8; 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; 45; 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; (105); 110; (115); 120; (125); 130; 140; 150; 160; 170; 180; 190; 200; 220; 240; 260; 280; 300.
Примечания: 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

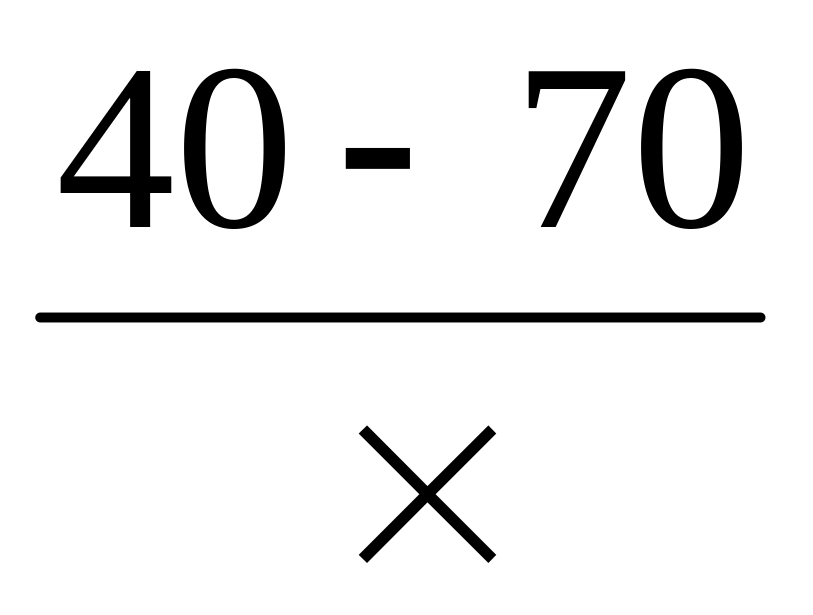

2. Знаком «×» отмечены болты с резьбой на всей длине стержня.
Таблица Б. 3
Болты с шестигранной головкой (повышенной точности) (по ГОСТ 7805-70), мм
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
Радиус под головкой r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
1,6 |
0,35 |
- |
3,2 |
1,1 |
3,4 |
0,1 |
0,2 |
- |
|
- |
2 |
0,4 |
- |
4 |
1,4 |
4,4 |
0,1 |
0,3 |
- |
|
- |
2,5 |
0,45 |
- |
5 |
1,7 |
5,5 |
0,1 |
0,3 |
- |
,
|
- |
3 |
0,5 |
- |
5,5 |
2,0 |
6,0 |
0,1 |
0,3 |
- |
|
- |
4 |
0,7 |
- |
7 |
2,8 |
7,7 |
0,2 |
0,35 |
1,0 |
|
2,5 |
5 |
0,8 |
- |
8 |
3,5 |
8,8 |
0,2 |
0,35 |
1,2 |
|
2,5 |
6 |
1 |
- |
10 |
4,0 |
11,0 |
0,25 |
0,40 |
1,6 |
, |
4 |
8 |
1,25 |
1 |
13 |
5,5 |
14,4 |
0,4 |
0,60 |
2,0 |
, |
4 |
Продолжение табл. Б. 3
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
Радиус под головкой r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
10 |
1,5 |
1,25 |
17 |
7,0 |
18,9 |
0,4 |
0,60 |
2,5 |
,
,
|
4 |
12 |
1,75 |
1,25 |
19 |
8,0 |
21,1 |
0,6 |
1,10 |
3,2 |
,
,
|
5 |
(14) |
2 |
1,5 |
22 |
9,0 |
24,5 |
0,6 |
1,10 |
3,2 |
, , |
5 |
16 |
2 |
1,5 |
24 |
10 |
26,8 |
0,6 |
1,10 |
4,0 |
, , |
6 |
Продолжение табл. Б. 3
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
Радиус под головкой r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
(18) |
2,5 |
1,5 |
27 |
12,0 |
3,02 |
0,6 |
1,10 |
4,0 |
, , |
6 |
20 |
2,5 |
1,5 |
30 |
13,0 |
33,6 |
0,8 |
1,20 |
4,0 |
, , |
6 |
(22) |
2,5 |
1,5 |
32 |
14,0 |
35,8 |
0,8 |
1,20 |
5,0 |
, , |
7 |
24 |
3 |
2 |
36 |
15,0 |
40,3 |
0,8 |
1,20 |
5,0 |
, , |
7 |
(27) |
3 |
2 |
41 |
17,0 |
45,9 |
1,0 |
1,70 |
5,0 |
, , |
8 |
Окончание табл. Б. 3
Номинальный диаметр резьбы d |
Шаг резьбы |
Размер под ключ S |
Высота головки H |
D не менее |
Радиус под головкой r |
Диаметр отверстия в стержне d3 |
Отношение длины болта к длине нарезанной части ℓ0 (ℓ/ℓ0) |
Разность между длиной болта ℓ и расстоянием ℓ1 от оси отверстия до опорной головки болта (ℓ-ℓ1) |
||
крупный |
мелкий |
не менее |
не более |
|||||||
30 |
3,5 |
2 |
46 |
19,0 |
51,6 |
1,0 |
1,70 |
6,3 |
|
9 |
36 |
4 |
3 |
55 |
23,0 |
61,7 |
1,0 |
1,70 |
6,3 |
, , |
10 |
42 |
4,5 |
3 |
65 |
26,0 |
73,0 |
1,2 |
1,80 |
8,0 |
, |
12 |
48 |
5 |
3 |
75 |
30,0 |
84,3 |
1,6 |
2,30 |
8,0 |
, |
12 |
Ряд длин болтов ℓ: 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, (18), 20, (22), 25, (28), 30, (32), 35, (38), 40, 45, 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300.
Таблица Б. 4
