Структура условного обозначения Пример маркировки: укрм-0,4-40-ухл4
Пояснение маркировки:
УКРМ - установка компенсации реактивной мощности;
0,4 - номинальное напряжение, кВ;
40 - номинальная мощность, кВАр;
УХЛ4 - климатическое исполнение и категория размещения.
Дальше пока считать не нужно
Расчет линий электроснабжения.
Расчет линий электропередач производим методом проводникового материала. Всю схему электроснабжения цеха разделим на два участка и составим для каждого участка схемы замещения. Рассчитаем первую схему. Составим 1 схему замещения:
Определим значения моментов на участках схемы, результаты сведены в таблицу 4.
Таблица 4 – Расчетная таблица моментов нагрузки для первой схемы.
Участок |
Длина, м |
Рр, кВт |
М, кВт*м |
ш-о |
24 |
14,4 |
345,6 |
р-п |
8 |
0,68 |
5,44 |
с-п |
5 |
0,68 |
3,4 |
т-п |
2 |
4,12 |
8,24 |
у-п |
7 |
3,92 |
27,44 |
х-п |
9 |
14,4 |
129,6 |
ф-п |
16 |
0,125 |
2 |
п-о |
3 |
23,925 |
71,7 |
б-о |
16 |
38,325 |
613,2 |
з-ж |
7 |
14,4 |
100,8 |
и-ж |
5 |
38,4 |
192 |
к-ж |
1 |
38,4 |
38,4 |
л-ж |
10 |
38,4 |
384 |
м-ж |
16 |
14,4 |
230,4 |
н-ж |
3 |
1,8 |
5,4 |
ж-б |
4 |
145,8 |
583,2 |
в-д |
8 |
4,2 |
33,6 |
г-д |
5 |
15 |
75 |
е-д |
2 |
4,12 |
8,24 |
д-б |
2 |
23,32 |
46,64 |
а-б |
3 |
207,445 |
622,335 |

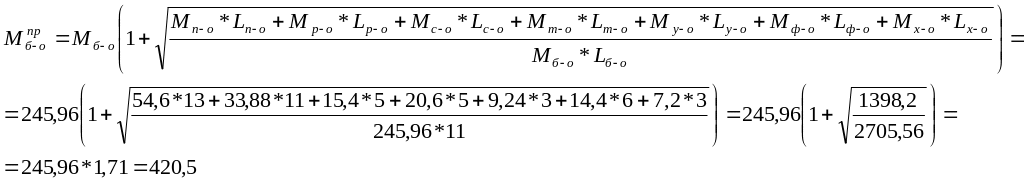

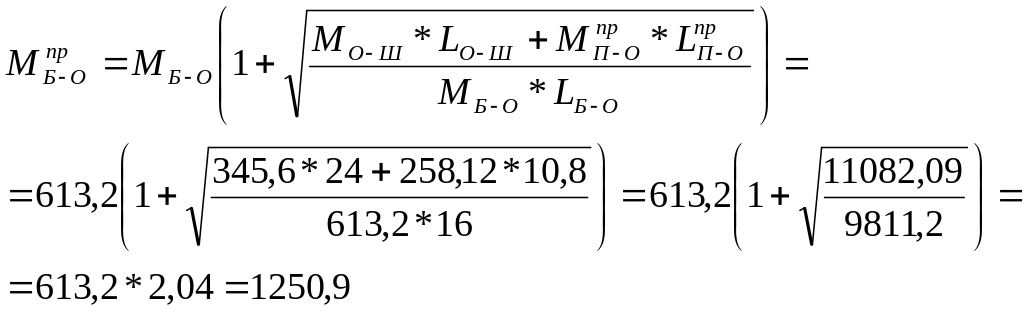

Вычисляем приведенные моменты нагрузок на участках, где сеть разветвляется, а именно: участки п-о, б-о, б-ж, д-б, а-б.
Расчетное сечение провода для участка а-б:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке а-б:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме при прокладке открыто
.
Определяем фактическую потерю напряжения на участке I-a:
Допустимые потери напряжения на ответвлениях от точки б составят:
Расчетное сечение провода для участка д-б:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке д-б:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Определяем фактическую потерю напряжения на участке б-д:

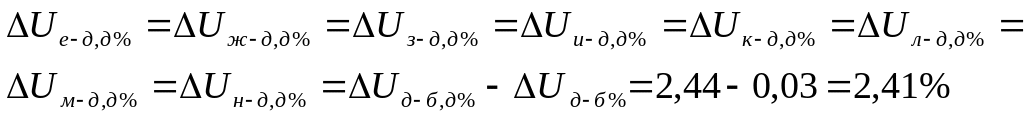

Допустимые потери напряжения на ответвлениях от точки д составят:

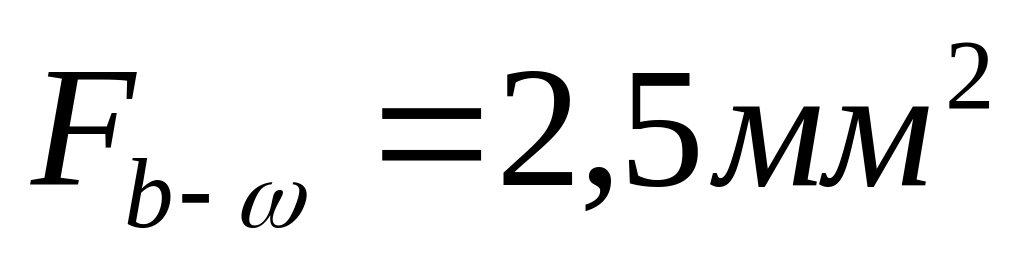

Расчетное сечение провода для участка в-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке в-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.

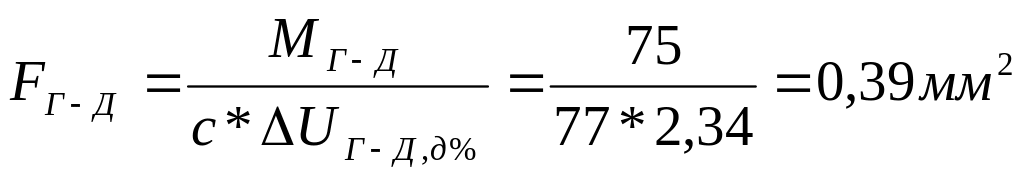

Расчетное сечение провода для участка г-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке г-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка е-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке е-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.

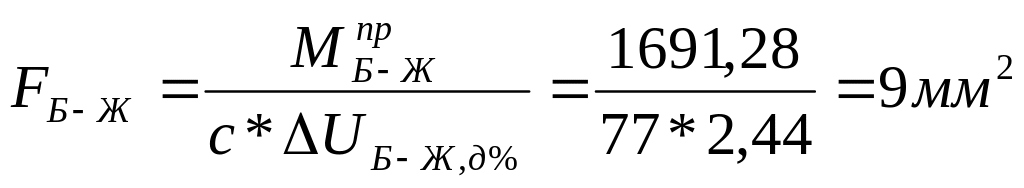

Расчетное сечение провода для участка б-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке б-ж:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.

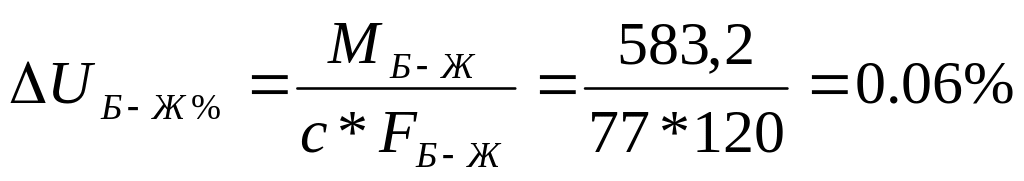

Определяем фактическую потерю напряжения на участке б-ж:
Допустимые потери напряжения на ответвлениях от точки ж составят:
Расчетное сечение провода для участка з-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке з-ж:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка и-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке и-ж:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Расчетное сечение провода для участка к-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке к-ж:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Расчетное сечение провода для участка л-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке л-ж:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Расчетное сечение провода для участка м-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке м-ж:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка н-ж:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке н-ж:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.

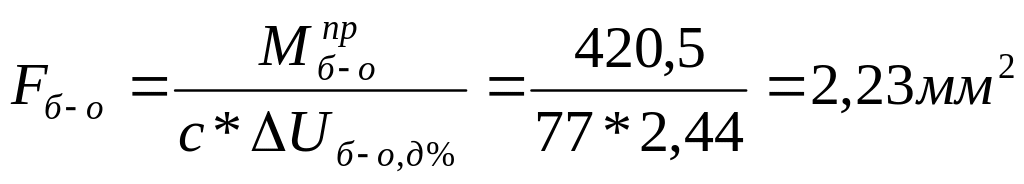

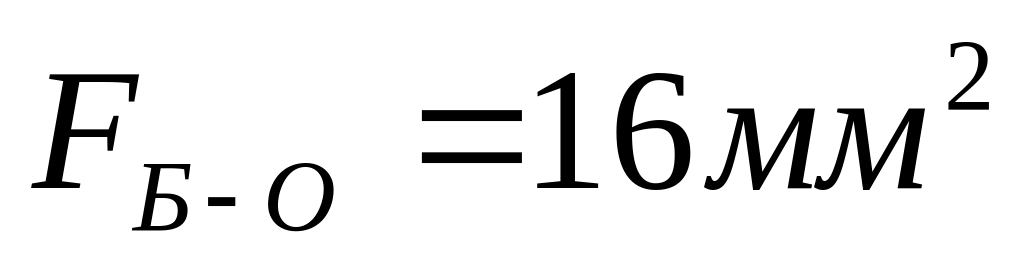

Расчетное сечение провода для участка б-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке б-о:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.

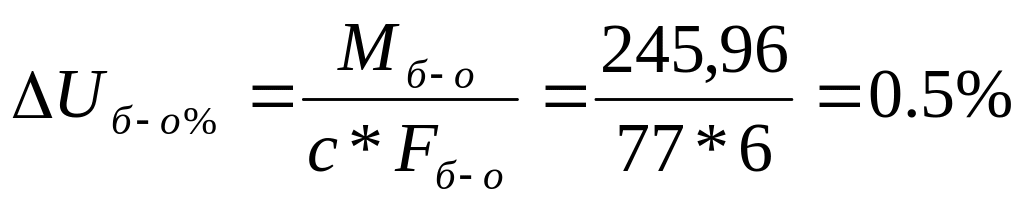

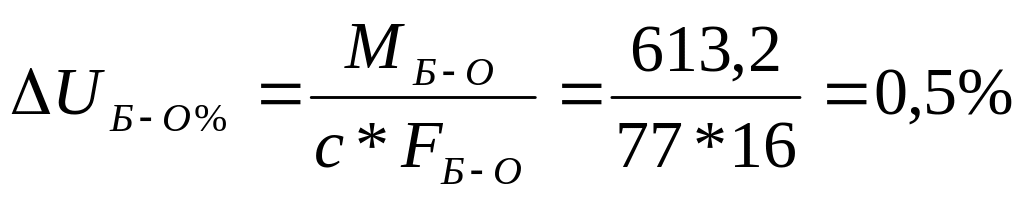

Определяем фактическую потерю напряжения на участке б-о:
Допустимые потери напряжения на ответвлениях от точки о составят:
Расчетное сечение провода для участка ш-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ш-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.

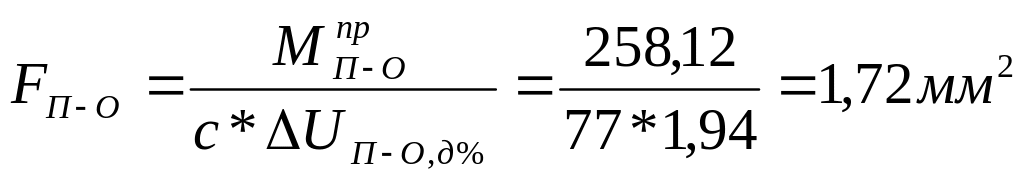

Расчетное сечение провода для участка п-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке п-о:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Определяем фактическую потерю напряжения на участке п-о:
Допустимые потери напряжения на ответвлениях от точки п составят:
Расчетное сечение провода для участка р-п:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке р-п:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.

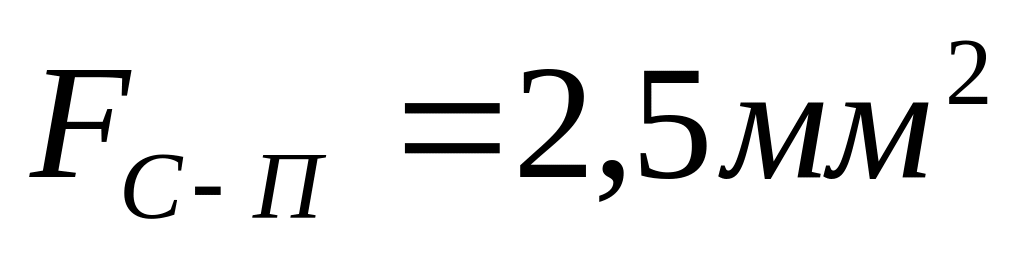

Расчетное сечение провода для участка с-п:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке с-п:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка т-п:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке т-п:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка у-п:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке у-п:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка х-п:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке х-п:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка ф-п:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ф-п:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Рассчитаем вторую схему. Составим 2 схему замещения:
Определим значения моментов на участках схемы, результаты сведены в таблицу 5.
Таблица 5 – Расчетная таблица моментов нагрузки для второй схемы.
Участок |
Длина, м |
Рр, кВт |
М, кВт*м |
i-ω |
4 |
4,12 |
16,48 |
j-ω |
5 |
2,27 |
11,35 |
b-ω |
3 |
2,27 |
6,81 |
d-ω |
7 |
0,28 |
1,96 |
z-ω |
3 |
0,28 |
0,84 |
ω-m |
2 |
9,22 |
18,44 |
f-n |
5 |
2,27 |
11,35 |
q-n |
4 |
2,27 |
9,08 |
s-n |
1 |
4,12 |
4,12 |
r-n |
3 |
0,72 |
2,16 |
φ-n |
7 |
0,8 |
5,6 |
n-m |
2 |
10,18 |
20,36 |
б-m |
25 |
19,4 |
485 |
щ-ш |
2 |
0,72 |
1,44 |
ы-ш |
8 |
0,8 |
6,4 |
я-ш |
12 |
0,28 |
3,36 |
ю-ш |
5 |
0,72 |
3,6 |
ъ-ш |
10 |
2,92 |
29,2 |
ш-б |
10 |
5,44 |
54,4 |
п-о |
13 |
4,2 |
54,6 |
р-о |
11 |
3,08 |
33,88 |
с-о |
5 |
3,08 |
15,4 |
т-о |
5 |
4,12 |
20,6 |
у-о |
3 |
3,08 |
9,24 |
ф-о |
6 |
2,4 |
14,4 |
х-о |
3 |
2,4 |
7,2 |
о-б |
11 |
22,36 |
245,96 |
е-д |
10 |
0,72 |
7,2 |
ж-д |
12 |
2,92 |
35,04 |
з-д |
5 |
0,72 |
3,6 |
и-д |
6 |
0,8 |
4,8 |
к-д |
13 |
0,28 |
3,64 |
л-д |
5 |
0,72 |
3,6 |
м-д |
9 |
0,8 |
7,2 |
н-д |
4 |
0,28 |
1,12 |
д-б |
1 |
7,24 |
7,24 |
а-б |
3 |
54,44 |
163,32 |

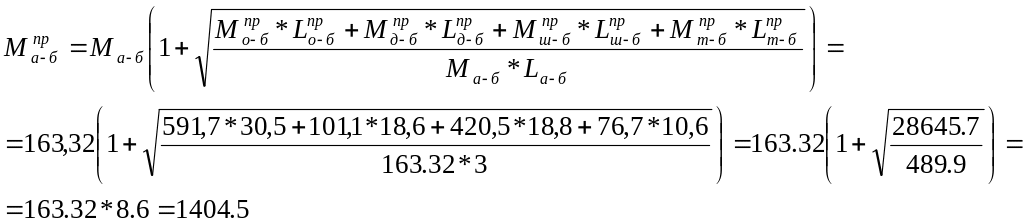

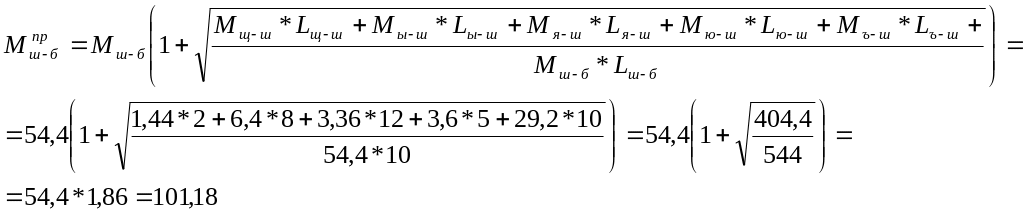

Вычисляем приведенные моменты нагрузок на участках, где сеть разветвляется, а именно: участки n-m, ω-m, б-m, ш-б, б-о, д-б, а-б.

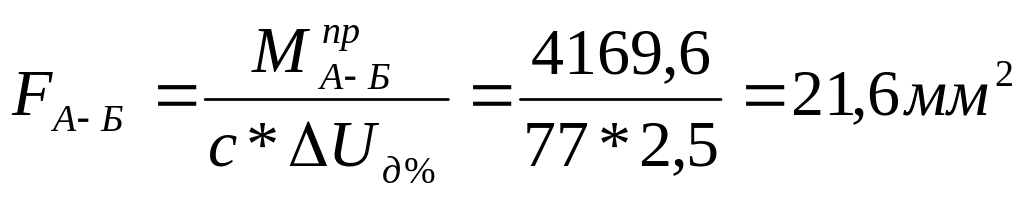

Расчетное сечение провода для участка а-б:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке а-б:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме при прокладке открыто
.
Определяем фактическую потерю напряжения на участке a-б:
Допустимые потери напряжения на ответвлениях от точки б составят:
Расчетное сечение провода для участка д-б:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке д-б:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Определяем фактическую потерю напряжения на участке д-б:
Допустимые потери напряжения на ответвлениях от точки д составят:
Расчетное сечение провода для участка е-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке е-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка ж-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ж-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.

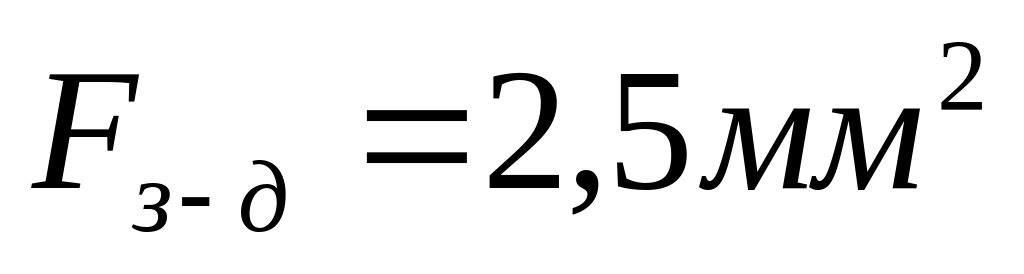

Расчетное сечение провода для участка з-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке з-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка и-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке и-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка к-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке к-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка л-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке л-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка м-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке м-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка н-д:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке н-д:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка ш-б:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ш-б:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Определяем фактическую потерю напряжения на участке ш-б:
Допустимые потери напряжения на ответвлениях от точки ш составят:
Расчетное сечение провода для участка щ-ш:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке щ-ш:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка ы-ш:
Ближайшее
большее стандартное сечение провода

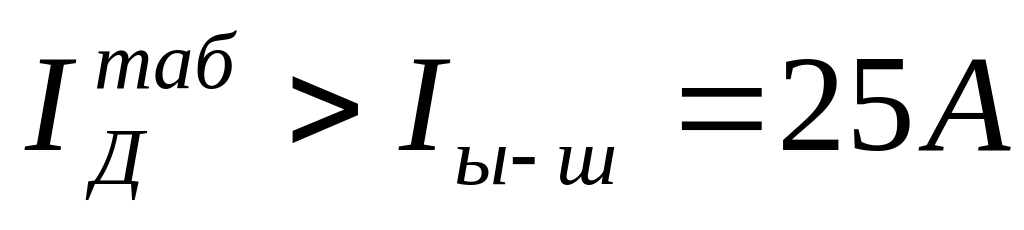

Расчетный ток на участке ы-ш:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка я-ш:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке я-ш:
Вывод: так как , то выбранное сечение удовлетворяет требованиям по условиям нагрева провода в нормальном режиме.
Расчетное сечение провода для участка ю-ш:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ю-ш:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка ъ-ш:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ъ-ш:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка б-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке б-о:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Определяем фактическую потерю напряжения на участке б-о:
Допустимые потери напряжения на ответвлениях от точки о составят:
Расчетное сечение провода для участка п-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке п-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка р-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке р-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка с-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке с-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка т-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке т-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка у-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке у-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка ф-о:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ф-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка п-о:
Ближайшее большее стандартное сечение провода
Расчетный ток на участке п-о:
Вывод: так как , то выбранное сечение удовлетворяет требованиям по условиям нагрева провода в нормальном режиме.
Расчетное сечение провода для участка х-о:
Ближайшее
большее стандартное сечение провода

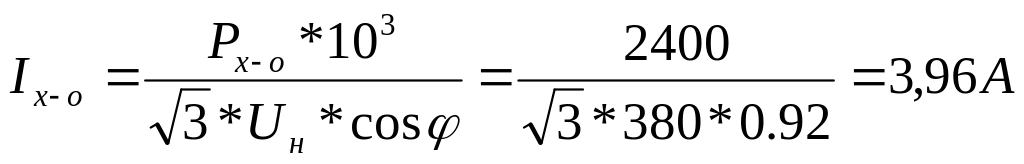

Расчетный ток на участке х-о:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка б-m:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке б-m:
Вывод:
так
как
,
то берем сечение
которое удовлетворяет требованиям по
условиям нагрева провода в нормальном
режиме
.
Определяем фактическую потерю напряжения на участке б-m:
Допустимые потери напряжения на ответвлениях от точки m составят:
Расчетное сечение провода для участка n-m:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке n-m:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Определяем фактическую потерю напряжения на участке n-m:
Допустимые потери напряжения на ответвлениях от точки n составят:
Расчетное
сечение провода для участка f-n:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке f-n:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка q-n:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке q-n:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка s-n:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке s-n:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка r-n:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке r-n:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка φ-n:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке φ-n:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка m-ω:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке ω-m:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Определяем фактическую потерю напряжения на участке n-m:
Допустимые потери напряжения на ответвлениях от точки n составят:
Расчетное
сечение провода для участка z-ω:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке z-ω:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка d-ω:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке d-ω:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка b-ω:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке b-ω:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка j-ω:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке j-ω:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчетное сечение провода для участка i-ω:
Ближайшее
большее стандартное сечение провода
Расчетный ток на участке i-ω:
Вывод:
так
как
,
то выбранное сечение удовлетворяет
требованиям по условиям нагрева провода
в нормальном режиме.
Расчет токов короткого замыкания.
Определим токи однофазного, двухфазного и трехфазного короткого замыкания для двух точек К1 и К2. Составим схемы замещения для точки К1:

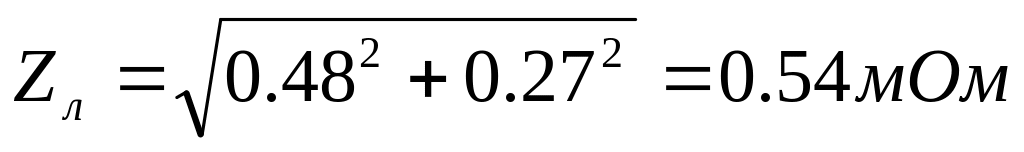

Определим полное сопротивление линии:
,
где γ – удельная проводимость материала,
для меди γ=50 м/(Ом*мм2);
S – сечение проводника, мм2.
,
где x0
– удельное индуктивное сопротивление,
мОм/м.
Сопротивления трансформатора равны:

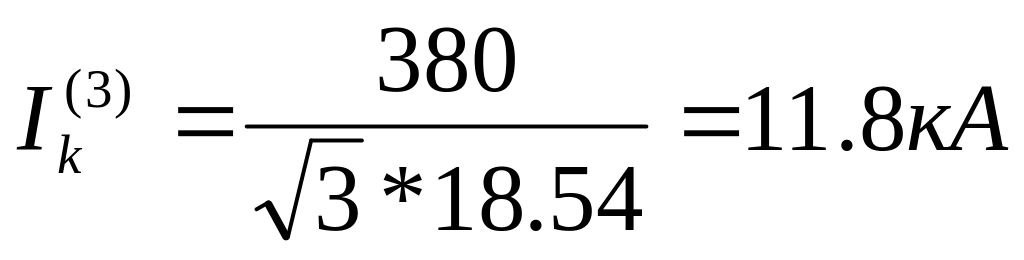

Определим значение трехфазного тока КЗ:
,
где U
– напряжение в точке КЗ, В;
Zk - полное сопротивление до точки КЗ.
Ударный коэффициент равен

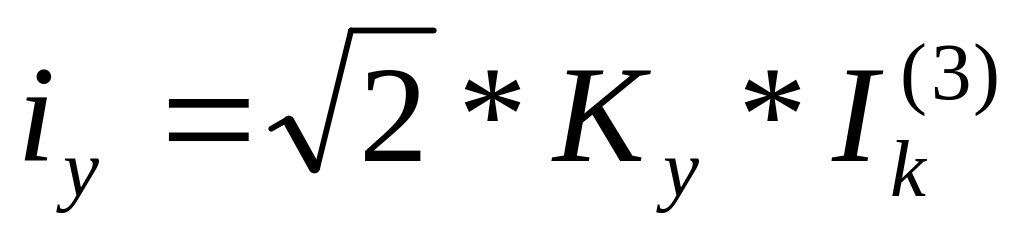

Ударный ток КЗ равен:
Действующее значение ударного тока равно:
-
коэффициент действующего значения
ударного тока.
Двухфазный ток КЗ:
Однофазный ток КЗ равен:
,
где ZП
– полное сопротивление петли «фаза-нуль»
до точки КЗ.
Для точки К2:
Определим полное сопротивление линии:
, где γ – удельная проводимость материала, для меди γ=50 м/(Ом*мм2);
S – сечение проводника, мм2.
, где x0 – удельное индуктивное сопротивление, мОм/м.
Сопротивления трансформатора равны:
Определим значение трехфазного тока КЗ:
, где U – напряжение в точке КЗ, В;
Zk - полное сопротивление до точки КЗ.
Ударный коэффициент равен
Ударный ток КЗ равен:
Действующее значение ударного тока равно:
- коэффициент действующего значения ударного тока.
Двухфазный ток КЗ:
Однофазный ток КЗ равен:
, где ZП – полное сопротивление петли «фаза-нуль» до точки КЗ.
Результаты расчетов сведены в таблицу 6.
Таблица 6 – Сводная ведомость токов КЗ по точкам.
№ точек КЗ |
Трехфазные токи КЗ |
Двухфазные токи КЗ |
Однофазные токи КЗ |
||||||||||
Xл, мОм |
Rл, мОм |
Zп, мОм |
Iк(3), кА |
Ку |
iу, кА |
q |
Iу, кА |
Ik(2), кА |
Xп, мОм |
Rп, мОм |
Zп, мОм |
Iк(1), кА |
|
К1 |
0,48 |
0,27 |
18,54 |
11,8 |
1 |
16,63 |
1 |
11,8 |
10,14 |
0,96 |
0,27 |
0,99 |
5,7 |
К2 |
1,71 |
0,27 |
19,9 |
11,04 |
1 |
15,56 |
1 |
11,04 |
9,5 |
3,42 |
0,27 |
3,52 |
5,54 |
