7. Рассчитываем резистор r2

Номинал резистора R2 рассчитывается из условия ограничения броска тока через стабилитрон в момент включения схемы, когда конденсатор С1 разряжен.

R2  1,41U_AC/ I_{СТ МАХ} (13)

Мощность резистора рассчитывается по формуле

Р = (I_АС)² * R2 (14)

Мощность резистора округляют в большую сторону и по справочнику выбирают тип номинал и мощность (0.125, 0.25, 0.5; 1; 2Вт.) из ряда стандартных значений.

8. Рассчитываем и выбираем конденсатор с1

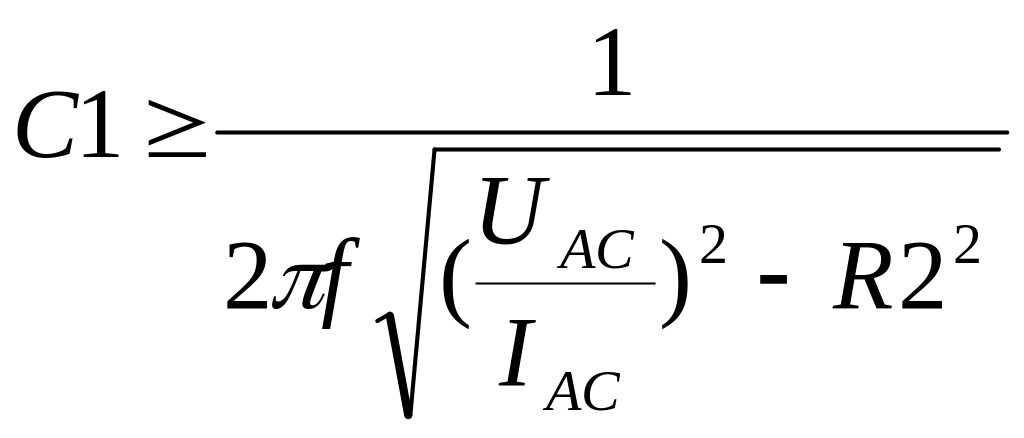

Номинал конденсатора С1 рассчитывается по следующей формуле:

(15)

где I_АС – действующее значение тока в цепи, А; U_АС– действующее значение напряжения в цепи, В; f – частота переменного напряжения, Гц; R2 – сопротивление резистора R2, Ом. Значение С следует округлить в большую сторону и по справочнику выбрать тип напряжение и номинал конденсатора из ряда стандартных значений.

9. Выбираем резистор r1

Резистор R1 выбираем номиналом 1.5-2 МОм. Мощность, которая будет рассеиваться на этом резисторе, можно грубо оценить по формуле:

P = (U_АС)²/R1 (16)

Значение R следует округлить в большую сторону и по справочнику выбрать тип номинал и мощность резистора из ряда стандартных значений.

Результаты расчета следует представить в виде таблицы 5.

Таблица 5

DA1		VD1		РН (Вт)	UН (B)	IН (А)
IСТБ МАХ [A]	UСБ ВЫХ [B]	IСТ МАХ [мА]	UСТ [B]

Выделенный цветом текст в записку не переносить.
