2.7. Рисуем оси
Добавим в классе переменные для хранения отступов от краев холста (они нам еще понадобятся не один раз).
//Отступы от краев холста
private int viDeltaaxisL = 50;
private int viDeltaaxisR = 50;
private int viDeltaaxisH = 20;
Добавим функцию рисования осей и функции запоминания цвета и толщины осей. Функция выполняет простую задачу - рисует две линии и при необходимости стрелочки на конце осей:
#region Рисование Осей
//Параметры вызоыва: отступы слева - deltaaxisL, справа - deltaaxisR,
//сверху(снизу) - deltaaxisH, Цвет осей - colorpenaxis, толщина пера - widthpen,
//нужны ли стрелки - fArrow (true - да)
public void vDravAxis(int deltaaxisL, int deltaaxisR,
int deltaaxisH, Color colorpenaxis, int widthpen, bool fArrow)
{
//Запоминаем отступы
viDeltaaxisL = deltaaxisL;
viDeltaaxisR = deltaaxisR;
viDeltaaxisH = deltaaxisH;
//Запоминаем цвет осей и толщину
vSetPenColorLine(colorpenaxis);
if (widthpen > 0) vSetPenWidthLine(widthpen);
//Точка начала рисования по х и y
int x = deltaaxisL;
int y = viY - deltaaxisH;
int x1 = viX - deltaaxisR;
int y1 = deltaaxisH;
//Переменная определения длины стрелок
int d = 0;
if(fArrow) d = widthpen * 10;
//Оси на d пикселей длинней для стрелок
graph.DrawLine(objPenLine, x, y, x1 + d, y);
graph.DrawLine(objPenLine, x, y, x, y1 - d);
//Надо рисовать стрелки
if (fArrow)
{
int a = 10 * (int)objPenLine.Width;
int b = 2 * (int)objPenLine.Width;
int x2 = x1 - a;
int y2 = y + b;
//Стрелки
graph.DrawLine(objPenLine, x1 + 20, y, x2 + d, y2);
y2 = y - b;
graph.DrawLine(objPenLine, x1 + 20, y, x2 + d, y2);
x2 = x - b;
y2 = y1 + a;
graph.DrawLine(objPenLine, x, y1 - d, x2, y2 - d);
x2 = x + b;
graph.DrawLine(objPenLine, x, y1 - d, x2, y2 - d);
}
}
#endregion
#region Карандаш, шрифт, кисть
//Цвет карандаша
public void vSetPenColorLine(Color pcl)
{
if (objPenLine == null)
{
objPenLine = new Pen(Color.Black, 1);
}
objPenLine.Color = pcl;
}
//Установка толщина карандаша
public void vSetPenWidthLine(int penwidth)
{
if (objPenLine == null)
{
objPenLine = new Pen(Color.Black, 1);
}
objPenLine.Width = penwidth;
}
#endregion
Осталось добавить вызов функции рисования осей:
private void vCreateLinGr()
{
//Создаем массив значений для вывода на графике
vCreateRg();
//Создаем класс и передаем ему размер холсты
PaintCl clPaint = new PaintCl(pictureBox1.Width, pictureBox1.Height);
//Фон холста
clPaint.vSetBackground(Color.White);
//Параметры вызоыва: отступы слева, справа, сверху(снизу),
//Цвет осей, толщина пера, необходимость стрелок
clPaint.vDravAxis(50, 50, 20, Color.Red, 2,true);
//Принимаем нарисованное в pictureBox
pictureBox1.Image = clPaint.Bmp ;
}
В функции vDravAxis мы задали параметры непосредственно. Отметим еще раз, что все величины целесообразно иметь настраиваемыми и их значения хранить в реестре.

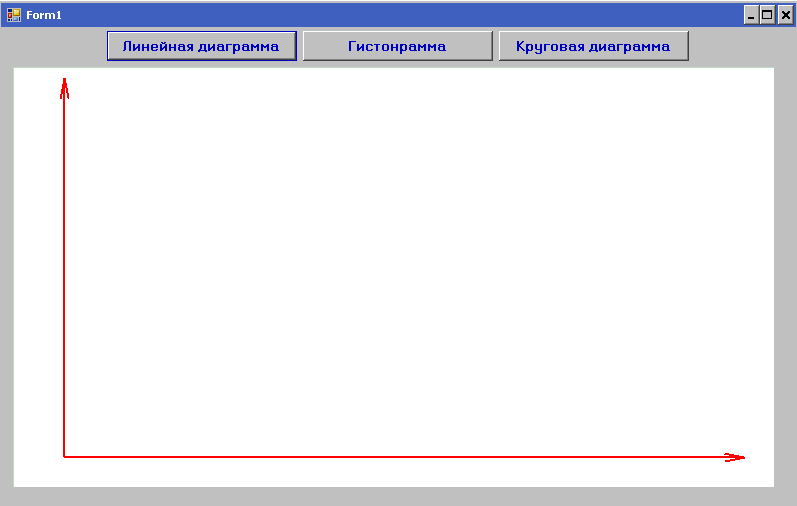

Рис.7 Рисование осей линейного графика
