ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПбГУТ)

АРХАНГЕЛЬСКИЙ КОЛЛЕДЖ ТЕЛЕКОММУНИКАЦИЙ (ФИЛИАЛ) СПбГУТ

(АКТ (ф) СПбГУТ

ПМ 02. ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ СЕТЕЙ ЭЛЕКТРОСВЯЗИ

МДК 02.01. Технология монтажа и обслуживания компьютерных сетей

МДК 02.02. Технология монтажа и обслуживания транспортных сетей

МДК 02.03. Технология монтажа и обслуживания сетей доступа

Контрольные задания, методические указания по их выполнению

для студентов заочной формы обучения по специальности:

11.02.09 - Многоканальные телекоммуникационные системы

Архангельск 2016

Контрольные задания и методические указания по их выполнению составлены:

МДК 02.01 - Технология монтажа и обслуживания компьютерных сетей

Куницына М.В., преподаватель высшей категории, председатель цикловой комиссии «Сети и системы связи» АКТ (ф) СПбГУТ.

Рыжков П.М., преподаватель высшей категории АКТ (ф) СПбГУТ.

МДК 02.02 Технология монтажа и обслуживания транспортных сетей

Рыжков П.М., преподаватель высшей категории АКТ (ф) СПбГУТ.

Куницына М.В., преподаватель высшей категории, председатель цикловой комиссии «Сети и системы связи» АКТ (ф) СПбГУТ.

Худякова Е.А., преподаватель первой категории АКТ (ф) СПбГУТ.

МДК 02.03 Технология монтажа и обслуживания сетей доступа

Куницына М.В., преподаватель высшей категории, председатель цикловой комиссии «Сети и системы связи» АКТ (ф) СПбГУТ.

Рыжков П.М., преподаватель высшей категории АКТ (ф) СПбГУТ.

Семенцына К.А., преподаватель АКТ (ф) СПбГУТ.

Рассмотрены и рекомендованы цикловой комиссией Сети и системы связи Архангельского колледжа телекоммуникаций (филиал) СПб ГУТ им. проф. М.А. Бонч-Бруевича.

Усл.печ.л.2,3

Общие указания

Согласно утверждённому учебному плану студенты выполняют три контрольные работы по профессиональному модулю ПМ 02. – Техническая эксплуатация сетей электросвязи:

• Контрольная работа № 1 – по МДК 02.01

• Контрольная работа № 2 – по МДК 02.02

• Контрольная работа № 3 – по МДК 02.03

Перед выполнением каждого задания контрольных работ необходимо внимательно изучить рекомендованный материал учебника и методического пособия, тщательно разобрать методические указания по его выполнению и примеры.

Порядок изложения материала в ответе должен соответствовать последовательности формулировки задания и указаниям по содержанию ответа. Категорически запрещается механическое переписывание текста из учебника.

Контрольные работы должны выполняться в тетрадке в клетку, с ограниченными полями, страницы должны быть пронумерованы.

Если работа выполняется в печатном виде, то оформление должно соответствовать СТО 1.01-2015.

В ответе следует полностью привести условие задания и исходные данные своего варианта. Все схемы и графики следует чертить с соблюдением ГОСТ, сделать надписи и пронумеровать.

В конце работ следует привести список использованных источников с полным наименованием, поставить дату и подпись.

Работы должны быть выполнены в соответствии с учебным графиком и представлены на рецензию. Незачтённые работы представляются на повторное рецензирование.

Контрольная работа № 1

МДК 02.01. Технология монтажа и обслуживания компьютерных сетей

Задание 1

1. Раскройте теоретические вопросы согласно своего варианта.

Исходные данные приведены в таблице 1.

Таблица 1 – Исходные данные

Вариант	1	2	3	4	5	6	7	8	9	10
Вопрос	10	9	8	7	6	1	2	3	4	5

Перечень вопросов:

1. Дайте краткое описание функций каждого уровня и приведите примеры стандартных протоколов для каждого уровня модели OSI.

2. Приведите и поясните трехуровневую иерархическую модель сети.

3. Поясните способы коммутации в сетях.

4. Опишите алгоритм доступа к среде технологии Ethernet.

5. Модем. Классификация модемов. Принцип работы модема.

6. Концентратор. Принцип работы концентратора. Достоинства и недостатки.

7. Коммутатор. Классификация коммутаторов по возможности управления. Преимущество коммутатора перед концентратором.

8. Характеристики, влияющие на производительность коммутаторов.

9. Маршрутизаторы. Принцип работы маршрутизатора. Достоинства и недостатки.

10. Средства управления коммутаторами.

Задание 2

1. Поясните функциональное назначение: повторителей, концентраторов, мостов, коммутаторов, маршрутизаторов. Построить фрагмент сети, используя исходные данные своего варианта (таблица 2). Указать по какой топологии построен фрагмент сети.

2. Определить на каких портах коммутационных устройств появится кадр, при взаимодействии 2 компьютеров между собой и компьютера с сервером, согласно своего варианта. Результаты этих взаимодействий привести в виде таблицы 3.

Таблица 2 – Исходные данные

№ вар.	У1	У2	У3	У4	У5	У6	У7	Взаим. ПК	Взаим. ПК с сервером
1	HUB	HUB	SWITCH	HUB	HUB	SWITCH	SWITCH	F - J	D - Сервер
2	HUB	SWITCH	HUB	SWITCH	HUB	HUB	SWITCH	B - K	I - Сервер
3	HUB	HUB	SWITCH	SWITCH	SWITCH	SWITCH	SWITCH	D - H2	G - Сервер
4	HUB	HUB	HUB	HUB	SWITCH	SWITCH	SWITCH	J -M	A - Сервер
5	HUB	SWITCH	HUB	HUB	SWITCH	HUB	SWITCH	A - L	H2 - Сервер
6	HUB	HUB	HUB	SWITCH	HUB	SWITCH	SWITCH	H2 - K	B - Сервер
7	HUB	HUB	SWITCH	SWITCH	HUB	HUB	SWITCH	C - L	F - Сервер
8	HUB	HUB	HUB	SWITCH	SWITCH	HUB	SWITCH	I - L	C - Сервер
9	HUB	HUB	SWITCH	HUB	SWITCH	HUB	SWITCH	G - I	E - Сервер
10	HUB	SWITCH	HUB	HUB	HUB	SWITCH	SWITCH	E - H1	H1 - Сервер

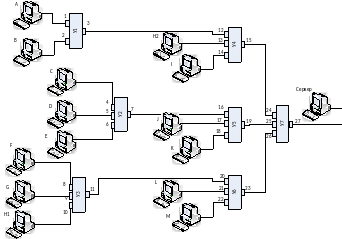

Рисунок 1 – Фрагмент сети

Таблица 3 – Результаты взаимодействия

№ порта	1	2	3	4	5	6	7	8	9	10	11	12	13	14
Наличие трафика
№ порта	15	16	17	18	19	20	21	22	23	24	25	26	27
Наличие трафика
