Эндокринная система гипофиз

Рентгенологические исследования. Для диагностики патологии гипофиза долгие годы применялась рентгенография черепа в прямой и боковой проекциях, прицельная рентгенограмма, томограмма, на которых изучалось состояние турецкого седла, которое является костным ложем гипофиза. На рентгенограммах оценивают форму седла, состояние передней стенки, дна и спинки, сагиттальный и вертикальный размеры. Размеры и форма турецкого седла вариабельны.

Рисунок Рентгенограмма черепа в боковой проекции (стрелка – турецкое седло), прицельная рентгенограмма турецкого седла

Рисунок Схема измерения размеров турецкого седла на прицельной рентгенограмме: а) сагиттальный размер; б) вертикальный размер; в) диафрагма турецкого седла

Сагиттальный (наибольший переднезадний) размер турецкого седла – от бугорка седла до переднего края спинки, в среднем составляет 1,2 см (от 0,9 до 1,5 см). Вертикальный размер (высота седла) – линия, идущая от наиболее глубокой точки дна до места пересечения с диафрагмой седла, в среднем составляет – 0,9 см (от 0,7 до 1,2 см). Соотношение высоты и длины турецкого седла (индекс седла) меняется в зависимости от возраста. В детском возрасте индекс седла равен единице или больше, в половозрелом возрасте – меньше единицы.

Размеры турецкого седла в норме

Возраст (годы)	Сагиттальный размер (мм)				Вертикальный размер (мм)
	cредний	максималь-ный	минималь-ный	средний		максималь-ный	минималь-ный
11 - 13	9	12	6	8,2		11	6
14 - 15	9,6	12	7,5	8,9		11,5	7
16 - 18	10,4	13,5	8	9,2		12	7
19 и старше	11,6	15	9	9,4		13	7

Форма турецкого седла может быть овальной, круглой, плоскоовальной, вертикально-овальной, неправильной и имеет возрастные особенности: у детей – округлая, у взрослых – овальная.

Увеличение размеров турецкого седла наблюдается при аденомах гипофиза. В зависимости от размеров аденомы подразделяются на микроаденомы (до 10 мм) и макроаденомы (больше 10 мм).

Рентгенологическими признаками аденомы гипофиза являются изменение формы и размеров турецкого седла, истончение и деструкция костных структур, образующих его.

Рисунок Прицельная рентгенограмма турецкого седла. Макроаденома гипофиза. Увеличение размеров турецкого седла (стрелки) и разрушение нижней стенки.

Компьютерная томография. Компьютерная томография проводится для изучения формы и структуры турецкого седла, состояния гипофиза. Нормальный гипофиз на КТ-сканах имеет высоту 3-7 мм, ширину – 10-17 мм, его верхний край плоский или вогнутый, ножка гипофиза располагается по средней линии и ее диаметр в аксиальной проекции составляет 4 мм.

При внутривенном контрастировании структура нормального гипофиза гомогенная. Небольшие аденомы гипофиза на компьютерных сканах визуализируются как очаги с низкой плотностью. При аденомах больших размеров отмечается увеличение размеров турецкого седла, деструкция и смещение костных структур, визуализируется сама опухоль. При внутривенном контрастировании можно более детально изучить характер опухоли, особенности кровоснабжения, определить распространенность процесса.

Рисунок Компьютерная томограмма турецкого седла, гипофиза.

Магнитно-резонансная томография. Наиболее информативный метод исследования гипофиза. При магнитно-резонансной томографии визуализируются передняя и задняя доли, воронка гипофиза, возможно оценить симметричность гипофиза, положение воронки, состояние спинки турецкого седла. На МР-сканах структура аденогипофиза гомогенная, изоинтенсивна с белым веществом мозга.

Аденомы гипофиза на Т1 ВИ – визуализируются как зоны со сниженным по сравнению с остальной тканью аденогипофиза сигналом, на Т2ВИ – как зоны с повышенным сигналом. При внутривенном контрастировании аденомы накапливают контрастное вещество и можно более детально оценить структуру опухоли.

Рисунок Магнитно-резонансные томограммы головного мозга: а) коронарная плоскость; б) сагиттальная плоскость. Гипофиз (возрастная норма).

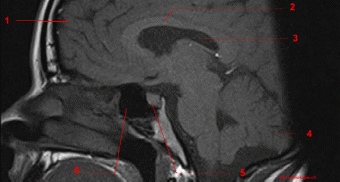

Рисунок Магнитно-резонансная томограмма гипофиза и области турецкого седла: 1 – лобная доля; 2 – мозолистое тело; 3 – боковой желудочек; 4 – мозжечок; 5 – гипофиз; 6 – клиновидная пазуха.

Рисунок Магнитно-резонансные томограммы головного мозга

Рисунок Магнитно-резонансная томограмма головного мозга в коронарной плоскости: аденома гипофиза

Рисунок Магнитно-резонансная томограмма головного мозга в сагиттальной плоскости. Микроаденома.

Рисунок Магнитно-резонансная томограмма головного мозга в сагиттальной плоскости. Макроаденома.

Рисунок Магнитно-резонансная томограмма головного мозга в сагиттальной плоскости. Макроаденома.
