II. Порядок роботи
11.I. Для роботи в режимі "автомат":
а) натисніть перемикач АВТОМАТ, перемикач індикації координат установите в положення РОБОТА;
б) уставте перфострічку з програмою в пристрій, що фотозчитує;
в) натисніть перемикач ПУСК, під час позиціювання по осі Y на нижньому левом табло буде індицірувати_ координата Y, але якщо відпрацьовування почнеться по осі Z , те автоматично буде індицірувати_ координата Z (без відпрацьовування при включеному пристрої буде індицірувати_ та координата, який перемикач був натиснутий: Y або Z ).
Пристрій буде працювати до приходу команди "КІНЕЦЬ ПРОГРАМИ".
11.2. Для роботи в режимі "покадровый введення":
а) натисніть перемикачі АВТОМАТ і ПОКАДРОВЫЙ ВВЕДЕННЯ, перемикач індикації координат - у положення РОБОТА;
б) уставте перфострічку з програмою в пристрій, що фотозчитує;
в) натисніть перемикач ВВЕДЕННЯ;
г) натисніть перемикач ПУСК. Відбудеться введення і відпрацьовування одного кадру.
Для відпрацьовування наступного нового кадру повторите операция по подразд; П.2,п. у, м.
Пристрій буде працювати в такому режимі до приходу команди "КІНЕЦЬ ПРОГРАМИ".
11.3. Для роботи в режимі "преднабор":
а) натисніть перемикач ПРЕДНАБОР, перемикач індикації координат установите в положення ЗАВДАННЯ;
б) натисніть спочатку перемикачі ПОЧАТКОВА УСТАНОВКА і ВВЕДЕННЯ, потім X і "-" (при завданні негативної координати), після цього
перемикачами 0,..., 9 наберіть числове значення координати X. Аналогічно виробляється введення інформація координати Y я, при не-
обходимости, у цьому ж кадрі можна ввести інформацію про координати R і Z (для відпрацьовування по осі Z ), що вводиться так само, як [для координати X ( Y ), при цьому необхідно ввести дані про технологічні команди (G , Т , F , S , М , L і D (D -якщо уводимо функцію G82 або (G 92). Числове значення всіх технологічних команд складається з двох розрядів, координат - із шести, а [номера кадру - із трьох. Якщо відпрацьовування по координаті Z у цьому кадрі необов'язкова, то після введення інформація з координат X ( Y ) [натисніть перемикач LF . Перевірте правильність введення інформації [на табло індикація, натискаючи по черзі перемикача (G , Т , F , S,M,L,J,Y і Z (X висвітлюватис_ постійно); [ в) натисніть перемикач ПУСК;
г) при необхідності продовжити відпрацьовування в режимі "преднабор" зазначені операція повторите (при цьому, якщо в якому-небудь кадрі відпрацьовування по осі Z необов'язкова, необхідно ввести в цьому кадрі функцію (G90).
II.4. Для роботи в режимі "ручне керування": а) натисніть перемикач РУЧНЕ КЕРУВАННЯ я перемикач «ПОЧАТКОВА УСТАНОВКА, а перемикач індикація координат установите в положення РОБОТА;
б) керування верстатом робите за допомогою органів керування верстата з візуальним контролем за положенням робочих органів по табло індикація.
II.5. Для роботи в режимі "пошук кадру":
а) натисніть перемикача АВТОМАТ я ПОЧАТКОВА УСТАНОВКА, потім ПОШУК КАДРУ, N ;
б) наберіть за допомогою перемикачів 0,..., 9 число, що відповідає номерові кадру, що потрібно відшукати на програмі [(максимальний номер кадру 999), воно повиннео індицірувати_ на табло індикації технологічних команд ліворуч, натисніть перемикач LF ; [ в) натисніть перемикач ВВЕДЕННЯ, почнеться введення програми без зупинки і видачі в електрошкаф верстата інформація про технологічні команди, поки не відбудеться порівняння набраного числа N з [вихідним номером кадру, після чого введення припиняється; [ г) натисніть перемикач ПУСК, почнеться відпрацьовування із шуканого кадру програми в автоматичному режимі (якщо цей кадр містить технологічну і геометричну інформації). II.6. Для роботи в режимі "відновлення":
a) натисніть перемикача АВТОМАТ я ПОЧАТКОВА УСТАНОВКА, потім ВІДНОВЛЕННЯ, N ;
б) повторите операції по підрозд. II.5,п.б;
в) натисніть перемикач ВВЕДЕННЯ, почнеться покадровый введення про- грами з зупинкою після зчитування кожного коду ПС, з видачею в
електрошкаф верстата інформації про технологічні команди, поки не відбудеться порівняння набраного числа N із шуканим номером кадру, після чого введення припиняється;
г) натисніть перемикач ПУСК, почнеться відпрацьовування із шуканого кадру програми в автоматичному режимі.
11.7. Для роботи в режимі "керування від ЕОМ":
а) натисніть перемикач ЕОМ;
б) натисніть перемикач ПУСК, керування пристроєм буде здійснюватися від ЕОМ, тобто введення всієї інформації виробляється по лінії зв'язку з ЕОМ (по восьми каналах, що відповідають доріжкам перфострічки) зі швидкістю не більш 300 рядків/с.
11.8. При зчитуванні з перфострічки команди "КІНЕЦЬ ПРОГРАМИ" (М02) пристрій, що фотозчитує, зупиняється, на пульті загоряється лампа ЗУПИНКИ М02 і виробляється автоматичне перемотування перфострічки до початку програми.
Для поновлення роботи пристрою по програмі натисніть перемикачі ПОЧАТКОВА УСТАНОВКА, ВВЕДЕННЯ і ПУСК у режимі "покадровый введення"*або перемикачі ПОЧАТКОВА УСТАНОВКА і ПУСК у режимі "автомат".
11.9. У випадку збою в кадрі при зчитуванні інформації з перфострічки пристрій, що фотозчитує, зупиняється і повертає перфострічку до початку кадру, у якому відбувся збій. Виробляється вторинне зчитування цього кадру; при повторному збої пристрій, що фотозчитує, зупиняється, на пульті сигналізації загоряється лампа НЕСПРАВНІСТЬ. На табло індикації технологічних команд повинн висвітлюватис_ номер несправності 01, 03...06.
Перевірте правильність набраної інформації на перфострічці, після усунення швидкі поверніть перфострічку до початку кадру, на якому відбувся збій і натисніть перемикач ПОЧАТКОВА УСТАНОВКА, потім перемикачі ВВЕДЕННЯ і ПУСК у режимі "покадровый введення" або перемикач ПУСК у режимі "автомат".
11.10. Якщо в кадрі запрограмована команда на зміну інструмента (TO1,..., T06), в електрошкаф верстата видається команда на автоматичну зміну інструмента й одночасно з нею може вироблятися позиціювання по координатах X і Y.
Якщо у верстаті не передбачена автоматична зміна інструмента, програмується команда "ЗМІНА ІНСТРУМЕНТА" (М06), після приходу якої на пульті пристрою загоряється лампа ЗУПИНКИ М06, робота пристрою і верстата припиняється. Після чого робота пристрою і верстата відновиться.
11.11. При необхідності почати програму спочатку:
а) натисніть перемикач ПОЧАТКОВА УСТАНОВКА, потім перемикачі АВТОМАТ (якщо до цього він не був натиснутий) і ПОШУК ПОЧАТКУ ПРОГРАМИ;
б) для подальшої роботи в режимі "автомат" натисніть перемикач ПУСК.
11.12. У процесі роботи іноді виникає необхідність пропустити частину програми до наступного головного кадру або повернути
і відробити знову частина програми з головного кадру. Для цього:
а) натисніть перемикач ПОЧАТКОВА УСТАНОВКА, потім перемикач АВТОМАТ (якщо до цього він не був натиснутий) і, у залежності об* того, де головний кадр, натисніть перемикач ПОШУК ГОЛОВНОГО КАДРУ ВПЕРЕД або ПОШУК ГОЛОВНОГО КАДРУ НАЗАД, після чого почнеться пошук головного кадру в прямому або зворотному напрямку до зчитування коду "головний кадр" і зупинка;
б) для подальшої роботи в режимі "автомат" натисніть перемикач ПУСК.
11.13. Лампа ЗАБОРОНА ВІДПРАЦЬОВУВАННЯ (збій стінка) на пульті сигналізації пристрою загоряється у випадку неготовності верстата.
11.14. По закінченні відпрацьовування кадру (по функціях (G6О и (G61) на якийсь час загоряються лампи ЗОНА (при відпрацьовуванні по координаті Z лампа ЗОНА не горить), а потім КАДР ВІДПРАЦЬОВАНИЙ (у режимі "автомат" не загоряється, у режимах "покадровый введення" і "преднабор" горить до приходу команди ПС).
Якщо лампа ЗОНА не гасне, позиціювання відбулося невірно. У цьому випадку натисніть спочатку перемикач СТІП, а потім перемикач ПУСК (по функціях G61 і G60).
11.15. По закінченні роботи натисніть кнопку ВІДКЛЮЧЕННЯ. Час натискання кнопки ВІДКЛЮЧЕННЯ повинне бути не менш 0,5 с. На пристрої мається також кнопка АВАРІЙНЕ ВІДКЛЮЧЕННЯ,при натисканні якої відключається цілком комплекс верстат-пристрій.
КОНТРОЛЬНІ ПИТАННЯ
1. Основні параметри технічної характеристики верстата.
2. Поясните конструкцію привода головного руху верстата і порядок призначення коду S.
3. Дайте характеристику пристрою привода подач столу і револьверного супорта. Як вибирають код F ?
4. Принцип роботи пристрою для зміни інструмента і використання коду Т.
5. Характеристика структури кадру керуючої програми.
6. Призначення і порядок використання корекції.
7. Характеристики підготовчих і допоміжних функцій
8. Основні вимоги, пропоновані до операційного ескізу оброблюваної деталі.
9. Порядок налагодження верстата для обробки деталі.
10. Загальні положення і рекомендації для складання УП.

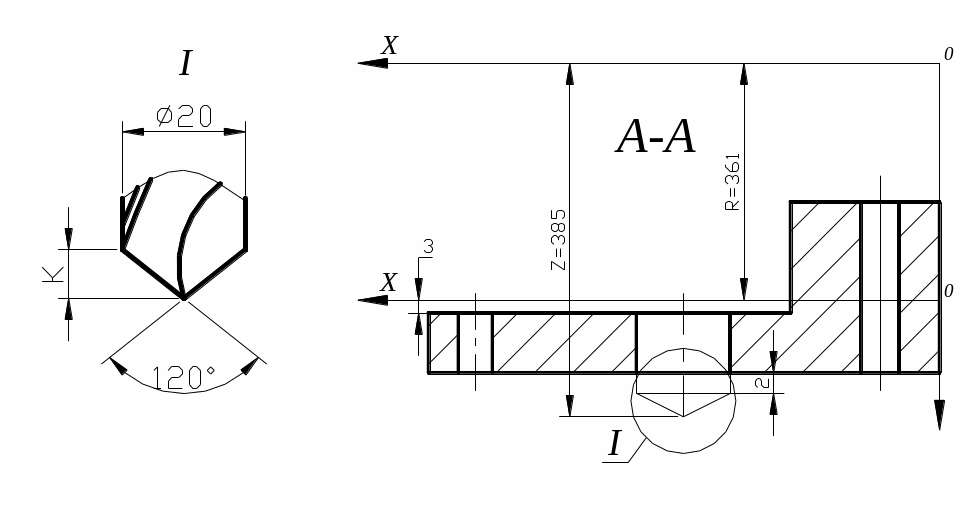

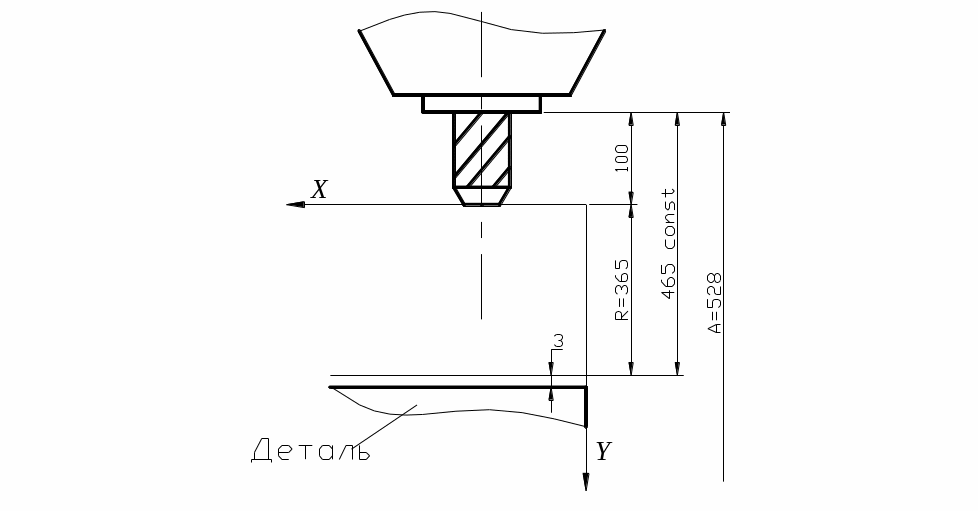

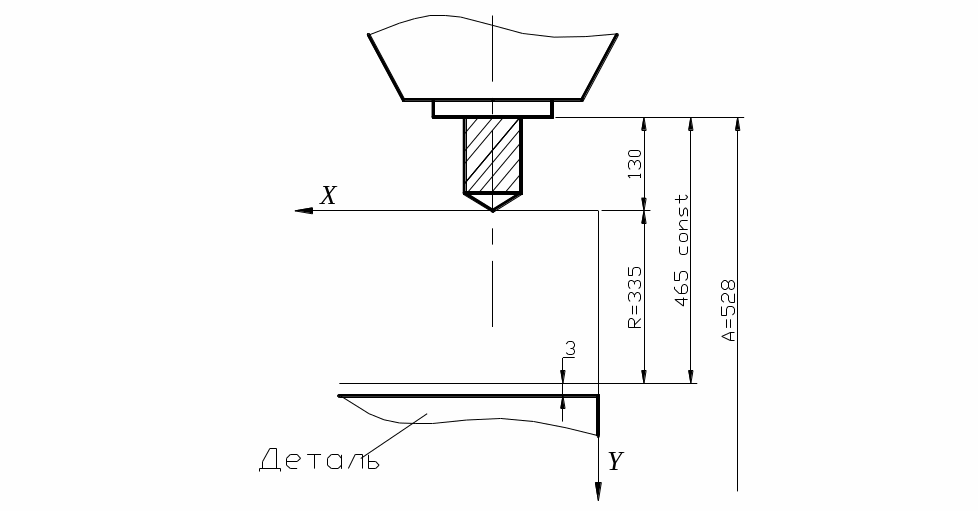

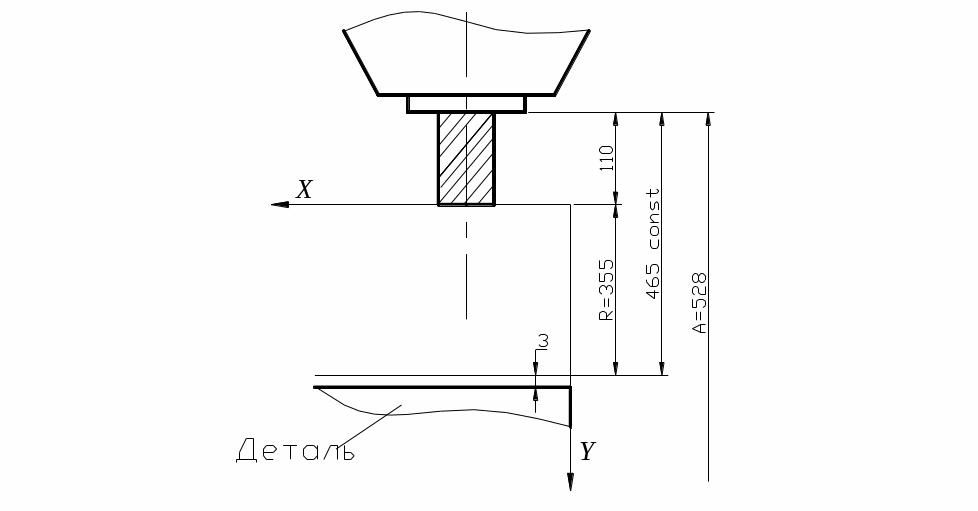

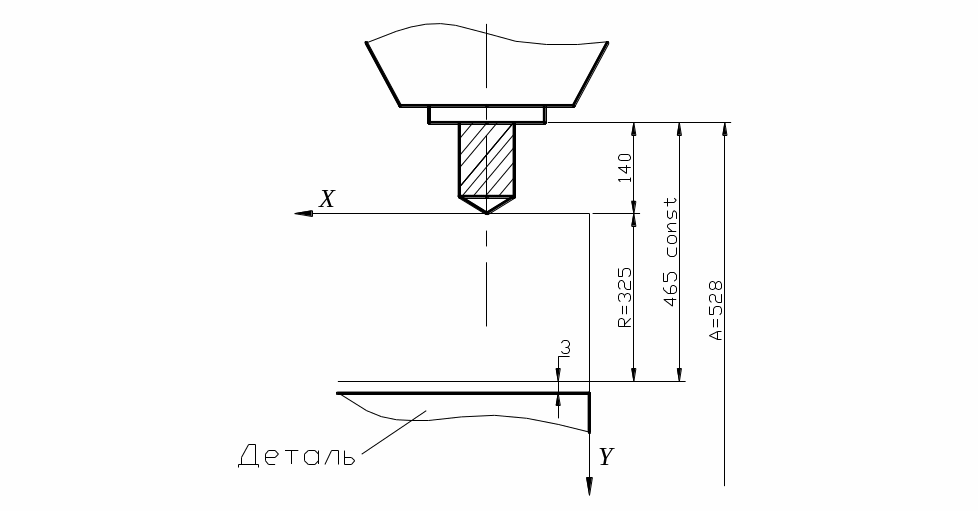

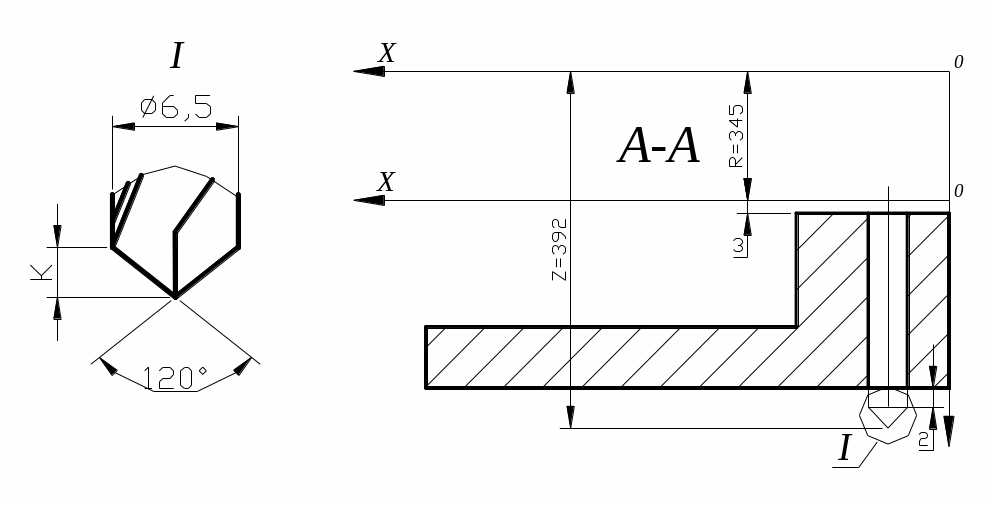

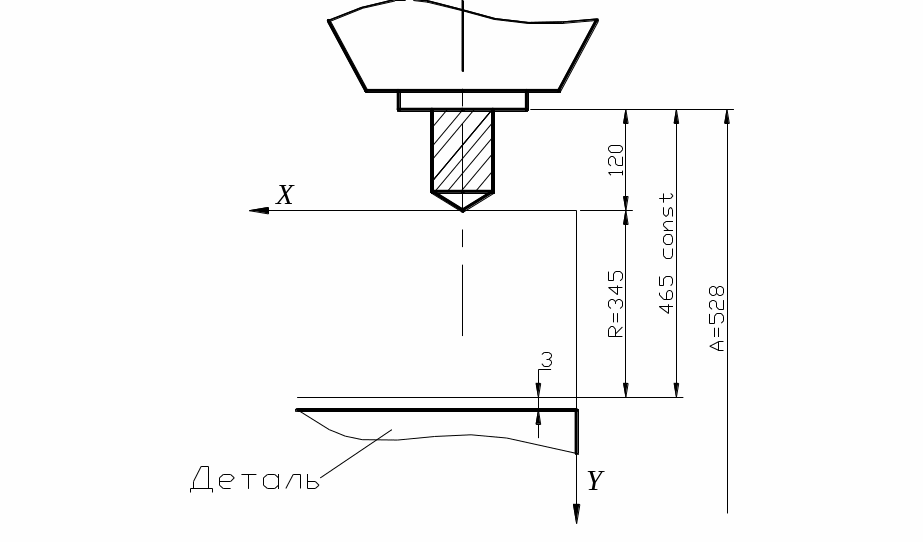

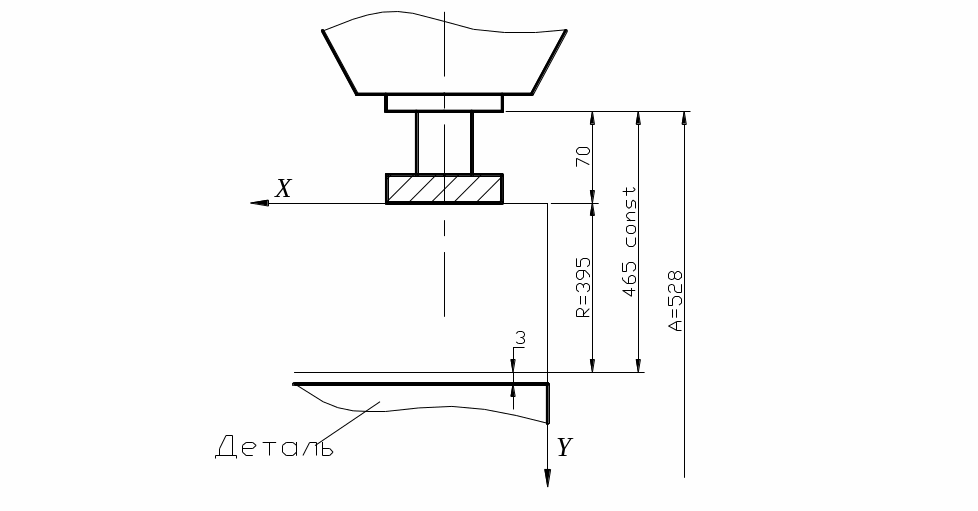

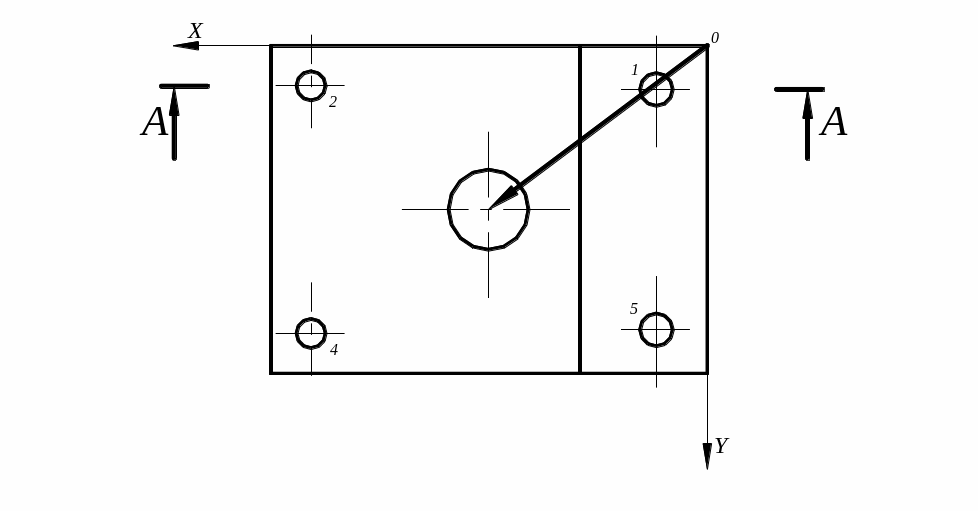

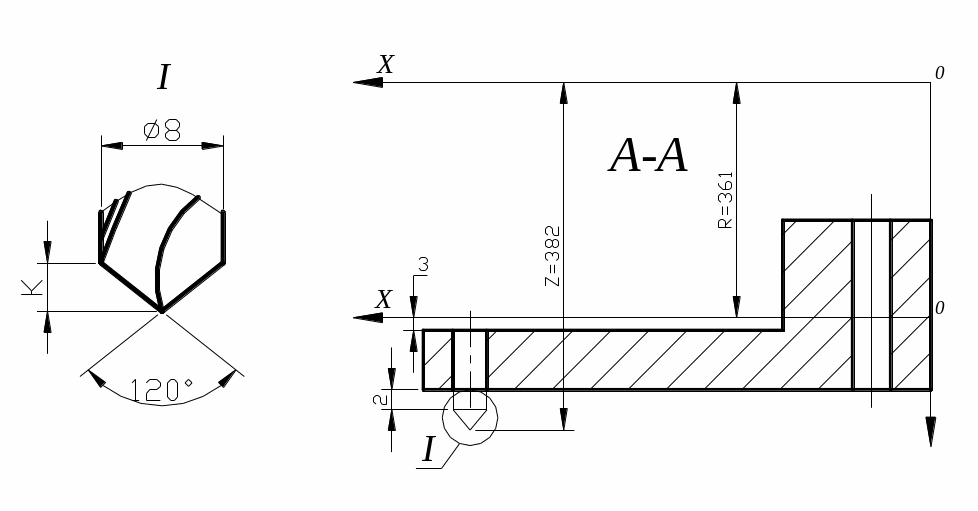

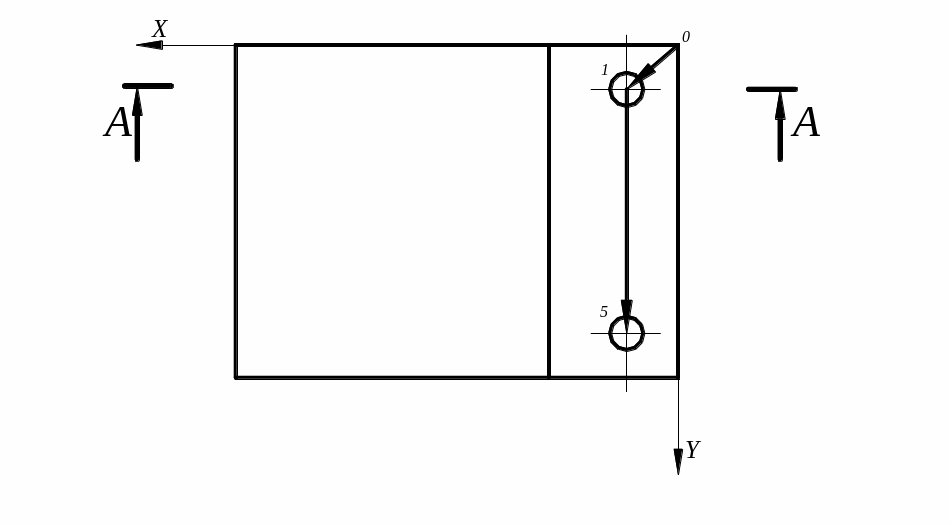

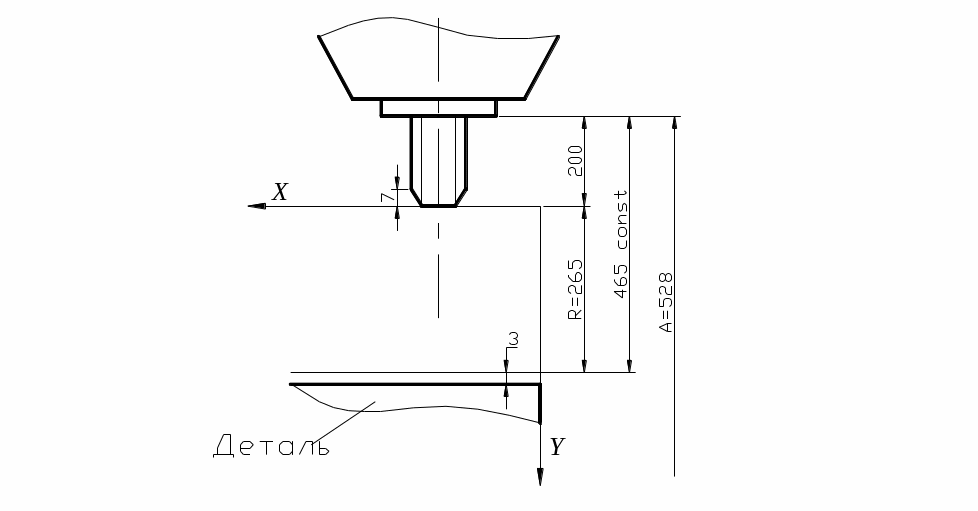

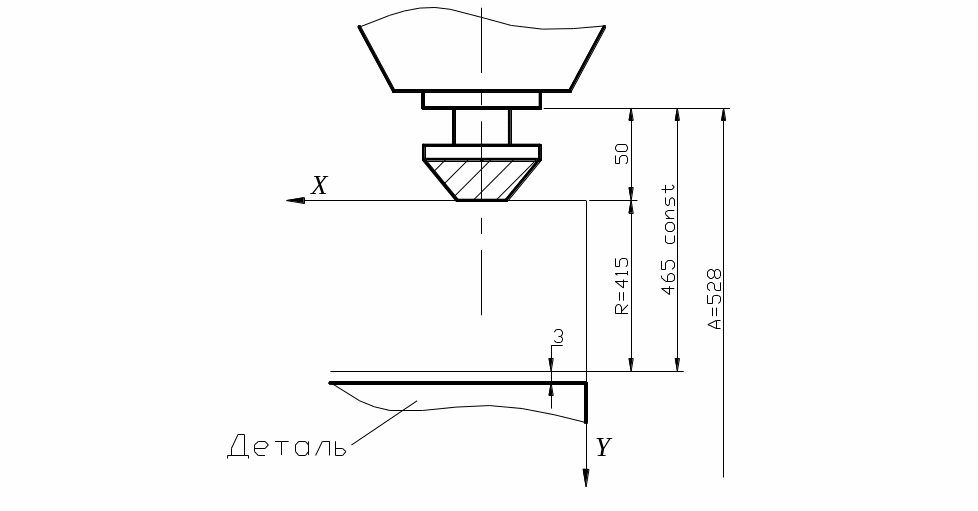

Додаток 4 Розрахункові технологічні схеми для визначення переміщень
інструменту по координаті
Інструмент №1
Інструмент №2
Інструмент №3
Інструмент №4
Інструмент №5
Інструмент №6
Інструмент №7
Інструмент №8
Таблиця 8 Порядок обробки, режими різання
№ п/п |
Інструмент |
Діаметр, мм |
Частота обертання, мм |
Подача, мм/хв |
Код S |
Код F |
1 |
Свердло |
7 |
710 |
50 |
08 |
10 |
2 |
Свердло |
8 |
710 |
50 |
08 |
10 |
3 |
Свердло |
20 |
1000 |
80 |
10 |
11 |
4 |
Зенкер |
8,8 |
1000 |
31,5 |
06 |
11 |
5 |
Розвіртка |
9 |
115 |
16 |
03 |
05 |
6 |
Зенковка конічна |
30 |
1400 |
25 |
05 |
12 |
7 |
Зенковка циліндр. |
10 |
1400 |
25 |
05 |
12 |
8 |
Мітчик |
М24 |
90 |
20 |
04 |
04 |
Додаток 5

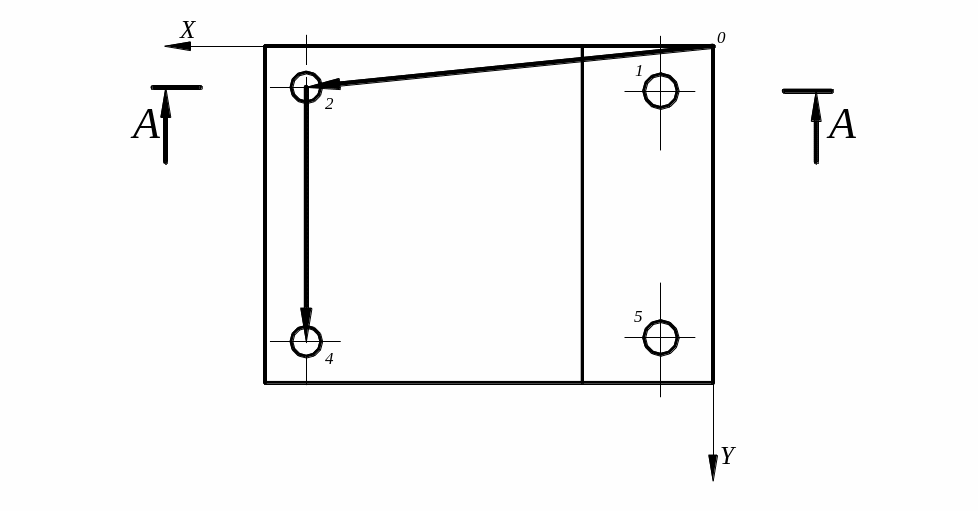

Керуюча програма для верстата з ЧПК моделі 2Р135Ф2 для обробки деталі (див. рис. 8).
%:001 G61G81T01S08F10L01 X+001400 Y+001200 R+034500 Z+039200 M08 LF
N002 G91 Y+007800 LF
:003 G61G81T02S08F10L02 X+010900 Y+001100 R+036100 Z+038200 LF
N004 G91 Y+007900 LF
:005 G61G91T03S10F11L03 X+006000 Y+004500 R+036100 Z+038500 LF
:006 G61G81T04S06F11L04 X+001400 Y+001200 R+035500 Z+040000 LF
N007 G91 Y+007800 LF
:008 G61G81T05S03F05L05 X+001400 Y+001200 R+036500 Z+041000 LF
N009 G91 Y+007800 LF
:010 G61G91T06S05F12L06 X+006000 Y+004500 R+044100 Z+044600 M09 LF
N011 M06 LF
:012 G61G81T01S05F12L07 X+010900 Y+001100 R+042100 Z+043400 M08 LF
N013 G91 Y+007900 LF
:014 G61G94T06S04F04L08 X+006000 Y+004500 R+044100 Z+046700 M09 LF
N015 M02 LF
Додаток 6
Форма звіту
Лабораторна робота
"ВИВЧЕННЯ ПРИСТРОЮ ВЕРТИКАЛЬНО-СВЕРДЛИЛЬНОГО ВЕРСТАТА З ЧПК МОДЕЛІ 2Р135Ф2, ПІДГОТОВКА КЕРУЮЧОЇ ПРОГРАМИ І НАЛАГОДЖЕННЯ ВЕРСТАТА ДЛЯ ОБРОБКИ ДЕТАЛІ”
1. Мета роботи.
2. Технологічний ескіз деталі я розрахункові технологічні схеми.
3. Застосовуваний інструмент (таблиця).
№ п/п |
Інструмент |
Діаметр, мм |
Довжина, мм |
Номер позиції револьверної головки |
Номер коректора |
Примітка |
4. Послідовність обробки, режими різання (таблиця)
№ п/п |
Інструмент |
Діаметр, мм |
Частота обертання, мм |
Подача, мм/хв |
Код S |
Код F |
5. Керуюча програма для УЧПУ 2П323.
6. Перфорова стрічка.
7. Висновки.
Роботу виконав:
Роботу прийняв:
СПИСОК ЛІТЕРАТУРИ
1. Станки с программным управлением: Справочник/Под ред. Г.А.Монахова. - М.: Машиностроение, 1975. - 288 с.
2. Станки с числовым программным управлением/Под ред. В.А.Лещенко. - М.: Машиностроение, 1979. - 572 с.
3. Устройства числового программного управления: Учеб. пособие для техн. вузов/Й.Т.Гусев, В.Г.Елисеев, А.А.Маслов. - М.: Высш.шк., 1986. - 296 с.
4. Автоматизированная подготовка программ для станков
с ЧПУ: Справочник/Р.Э.Сафраган, Г.Б.Евгенев, А.Л.Дерябин и др.; Под общ.ред. Р.Э.Сафрагана. - К.: Тэхня-ка, 1986. - 191 с.
5. Устройство ЧПУ 2П323. Инструкция по эксплуатации.
